RU Тем кто работает в автосервисе посвящается эта страница, схемы электрооборудования на Nissan Primera. Базовая комплектация «Комфорт» имеет климат-контроль, регулируемый в двух направлениях руль с гидроусилителем, ABS c усилителем экстренного торможения, электропривод стеклоподъемников и обогреваемых зеркал, стереосистема с шестью динамиками, обогрев передних сидений и противотуманные фары. Не так давно на всех машинах появились 6 подушек безопасности, цветные камера заднего вида и дисплей. Исполнение «Элеганс» для 1,6-, 1,8- и 2 — литровых машин предлагает велюровую обивку, кожаную оплетку руля с управлением аудиосистемой, круиз-контроль, датчик дождя и 16-дюймовые диски из легкого сплава. Люк с электроприводом устанавливается за отдельную плату. Двухлитровые машины предлагаются минимум в «Элегансе» с «механикой» или вариатором. Комплектация «Tekna» для 1,8 и 2-х литровых автомобилей с механической коробкой передач или вариатором оснащается 17-дюймовыми дисками из легкого сплава, датчиком давления в шинах и встроенным в центральную консоль CD-чейнджером на 6 дисков.

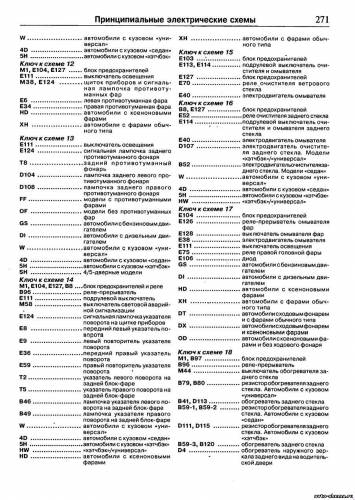

Ключи к схемам электрооборудования

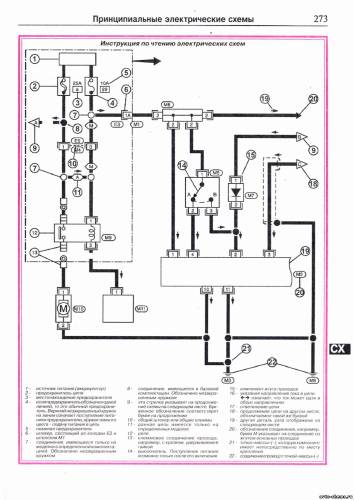

Инструкция чтения электросхем

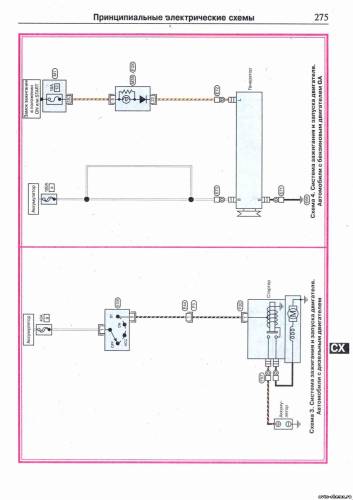

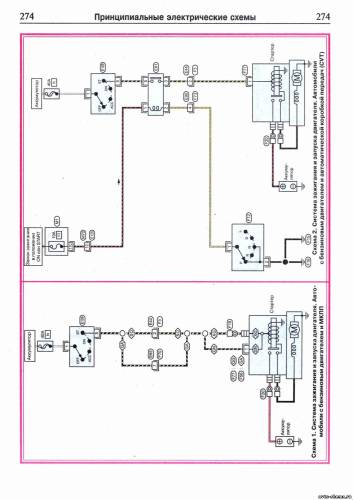

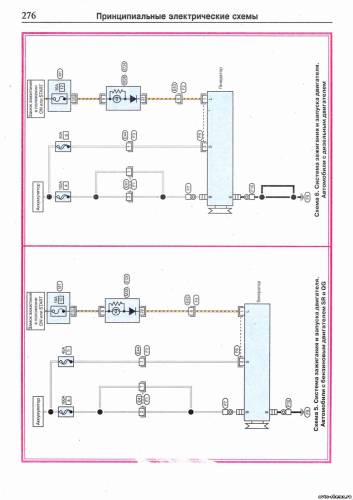

Схема зажигания и запуска разных двигателей

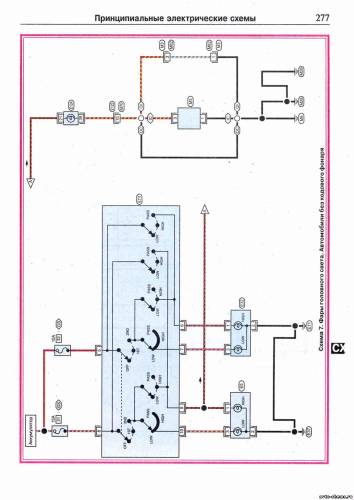

Электросхема фар головного света

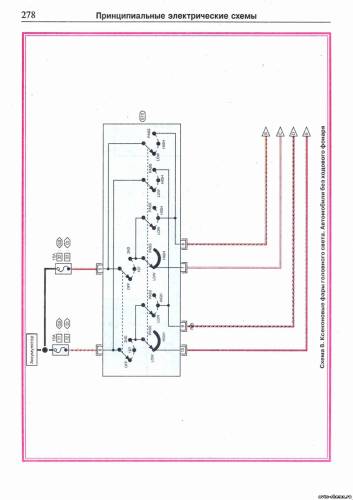

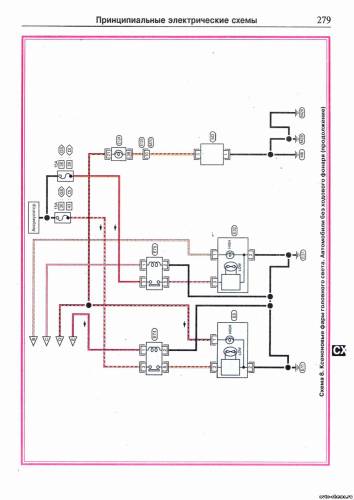

Эл.схема ксеноновых фар головного света

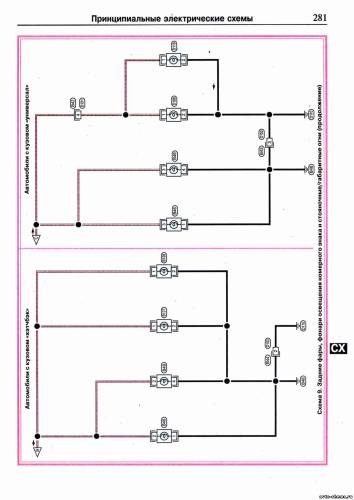

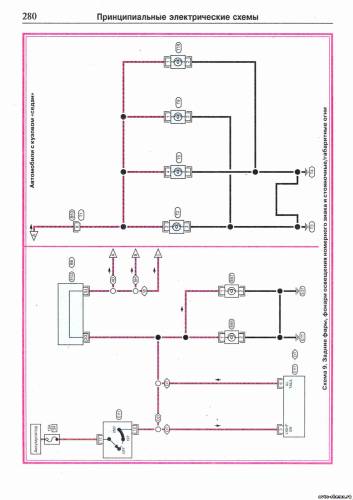

Схема задних фар, фонарей освещения номерного знака и стояночных-габаритных огней

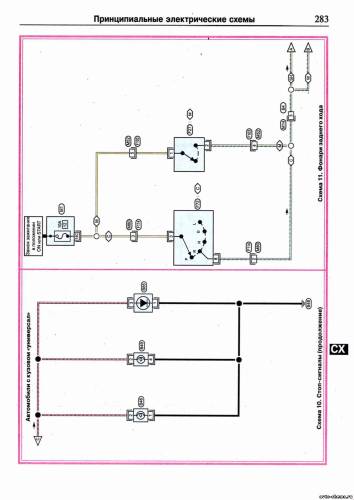

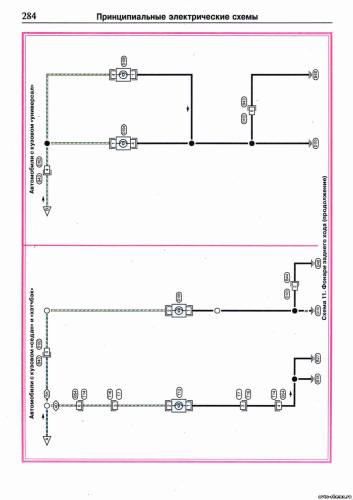

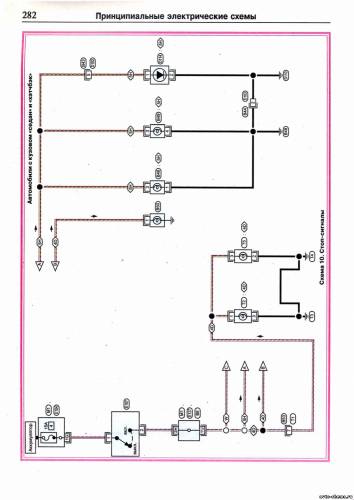

Электросхема стоп-сигналов и фонарей заднего хода

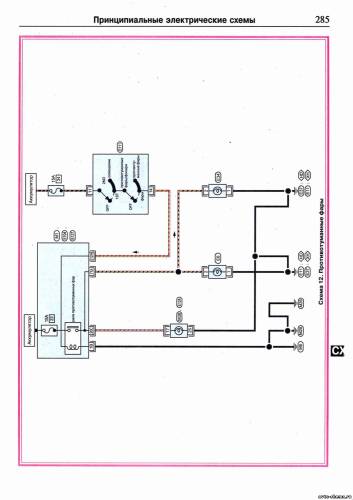

Схема противотуманных фар

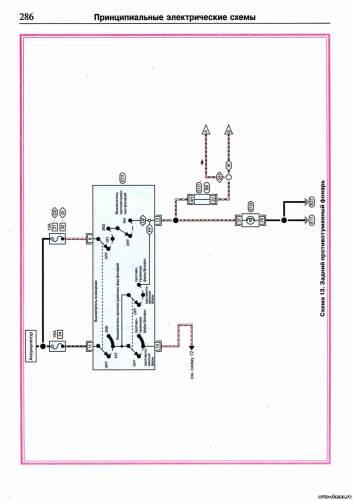

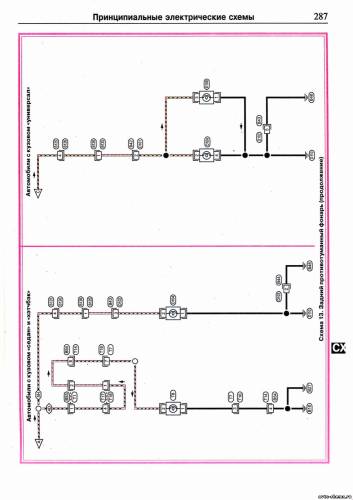

Эл.схема задних противотуманных фонарей

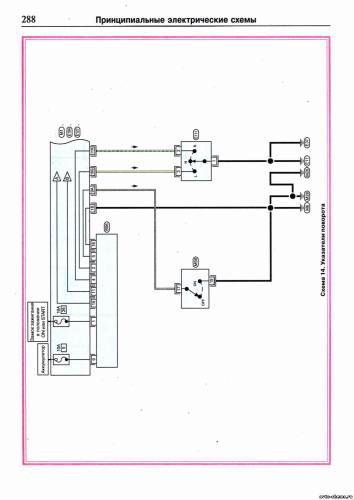

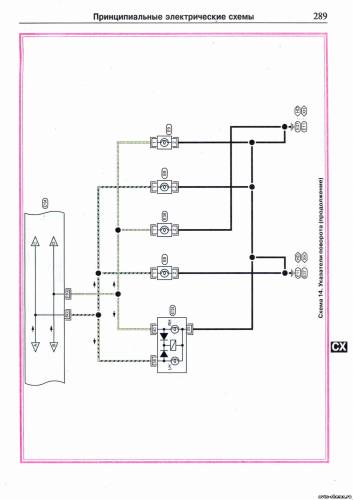

Электросхема указателей поворота
Частые вопросы: предохранители и реле Ниссан Примера 2
Где находится блок предохранителей на Ниссан Примера 2?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Ниссан Примера 2 — в разделе о расположении блоков.
Не работает стеклоподъёмник на Ниссан Примера 2 — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Ниссан Примера 2?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Ниссан Примера 2?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Почему перегорают предохранители один за другим на Ниссан Примера 2?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Ниссан Примера 2?
Схема и таблица предохранителей Ниссан Примера 2 — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Ниссан Примера 2?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Ниссан Примера 2 и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Ниссан Примера 2?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
