RU Вы ищите схемы электрооборудования на Volkswagen Jetta выпуска с 2003 года, так они располагаются не много ниже…По 10 балльной шкале, эта машина получает твердые 8,5 баллов. Компания Volkswagen AG официально представила в США новую модель Volkswagen Jetta 2011 года, который 4 года назад, а именно в 2010 году поступил в продажу. Новый Фольксваген Джетта создан на новой базе, не имеющей ничего общего с Фольксвагеном Гольф. Длина автомобиля 4,64 метра, ширина 1,7 метров и высота 1,4 м. Таким образом новый Фольксваген Джетта стал длиннее предшественника на 90 миллиметров, а также увеличилась и колёсная база на 70 мм.
Обозначения на электросхемах

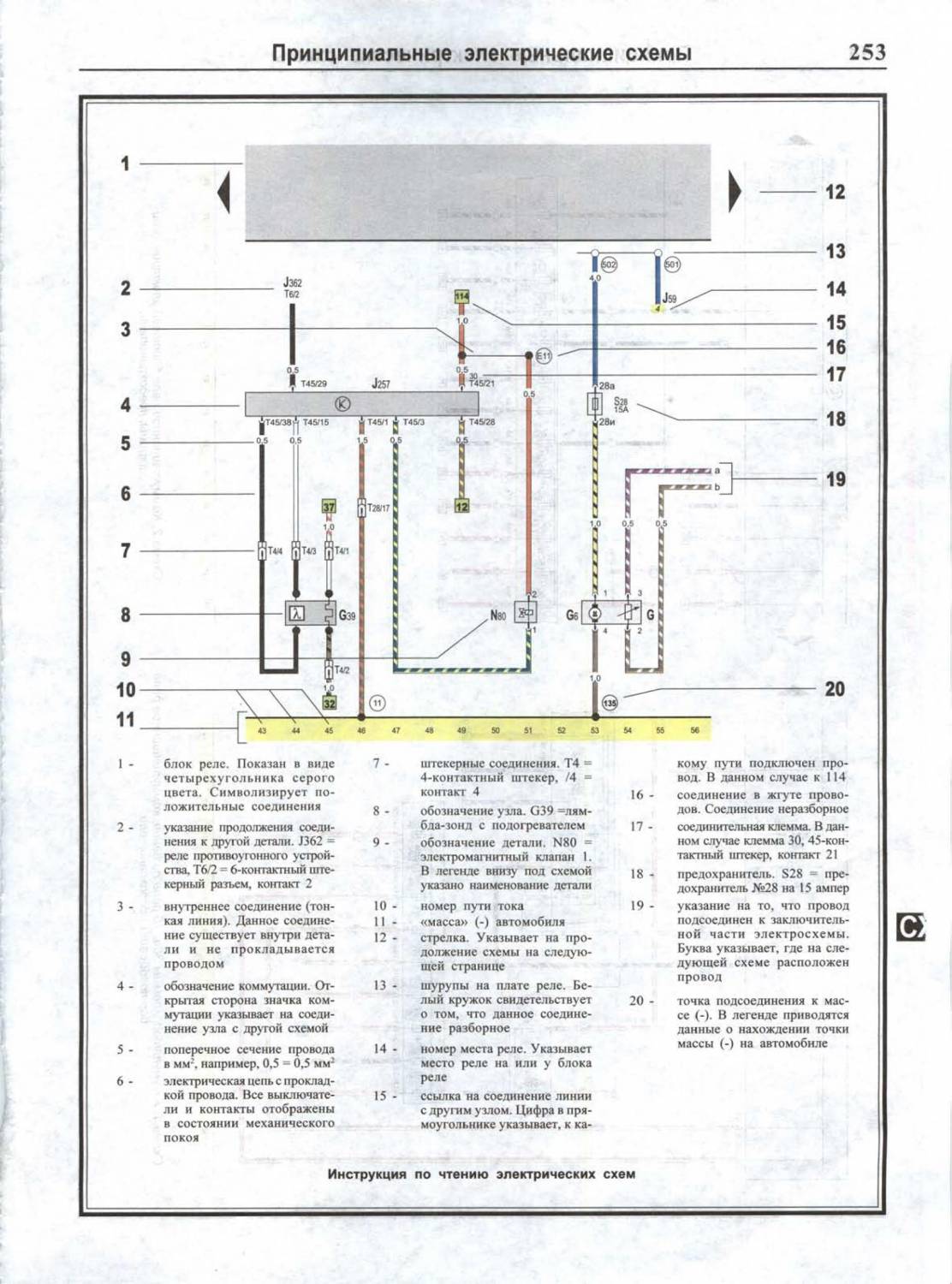

Инструкция по чтению схем электрооборудования

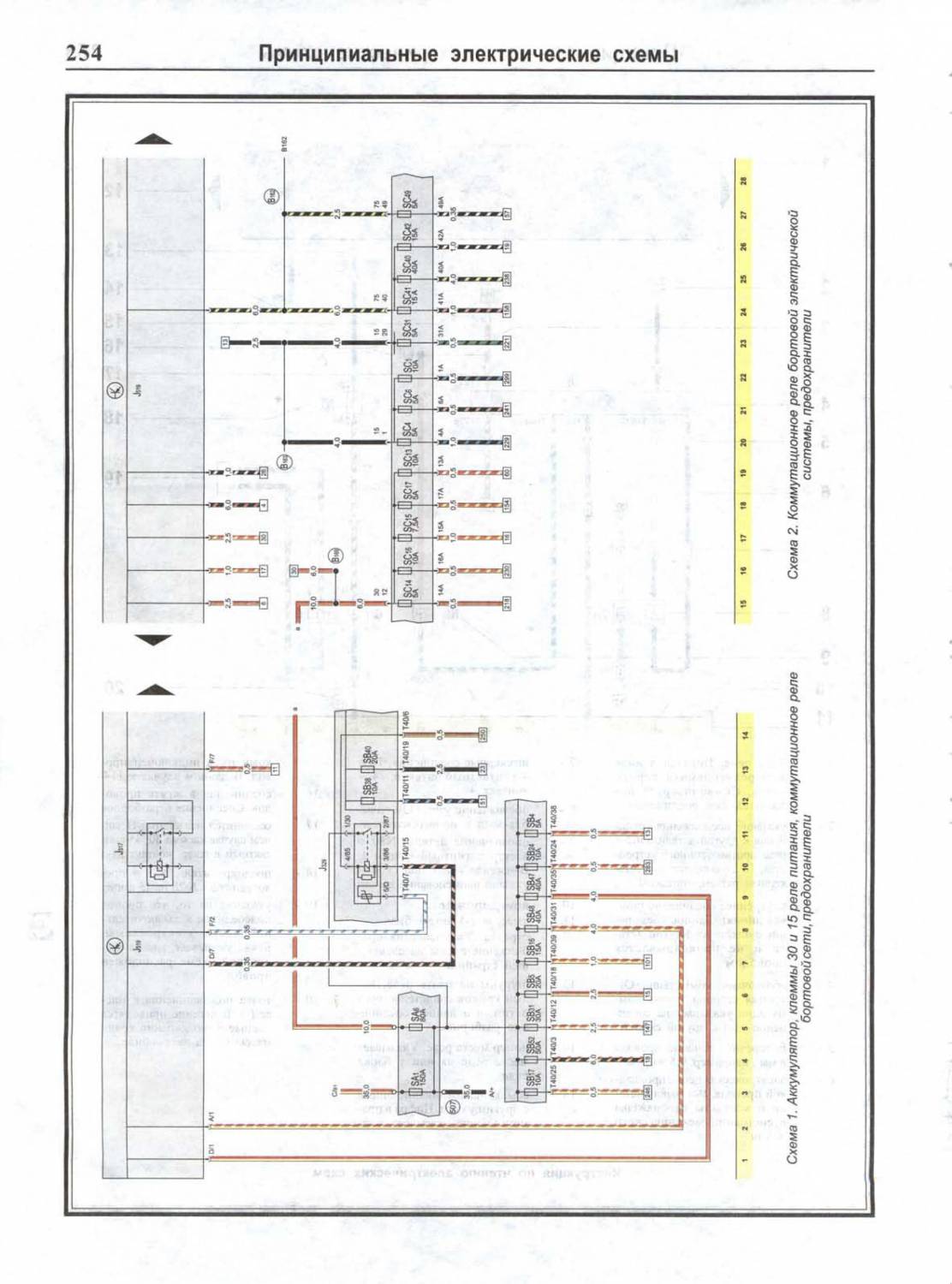

Схема аккумулятора, клеммы 15 и 30 реле питания, коммутационного реле бортовой сети и предохранителей

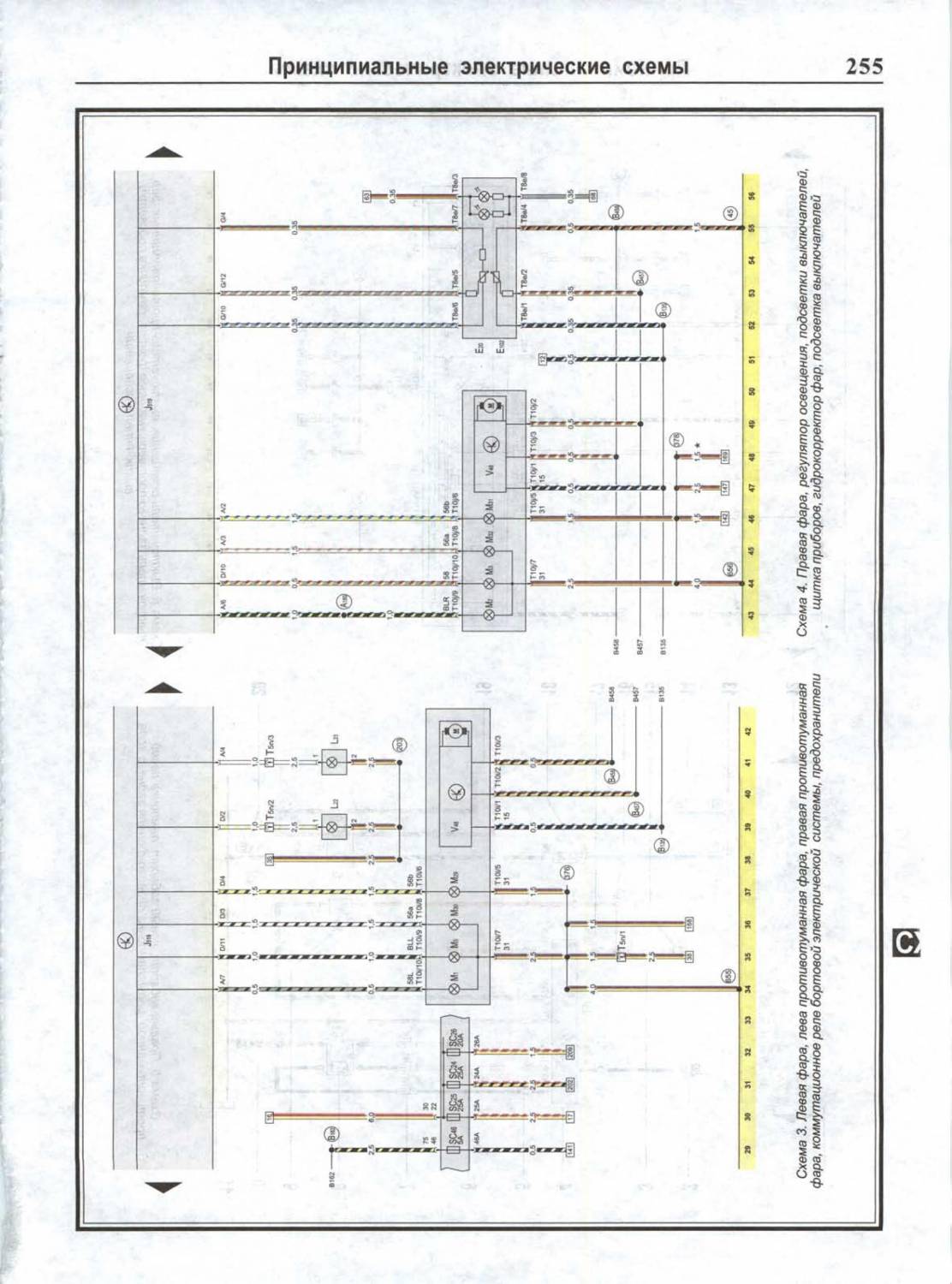

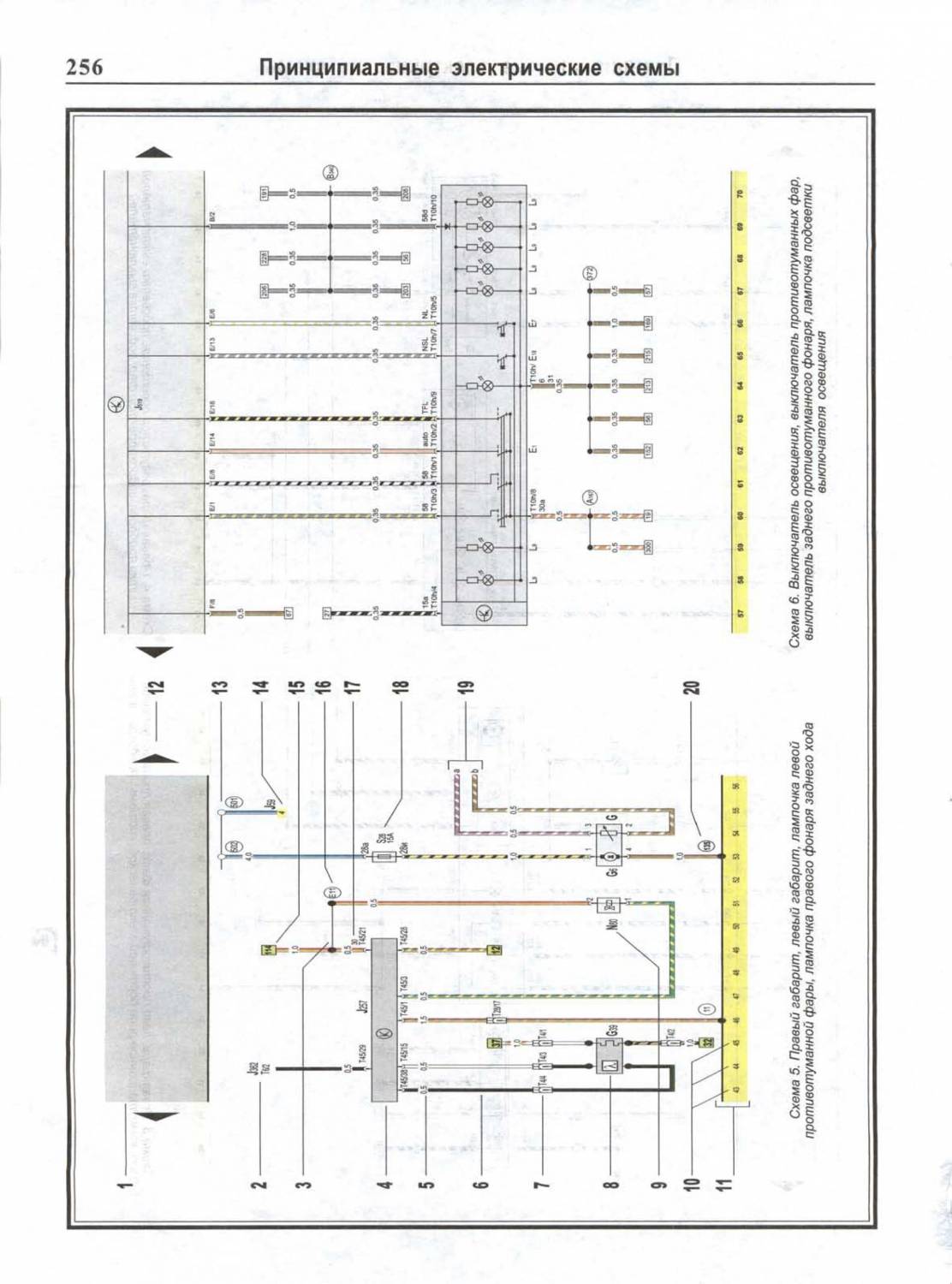

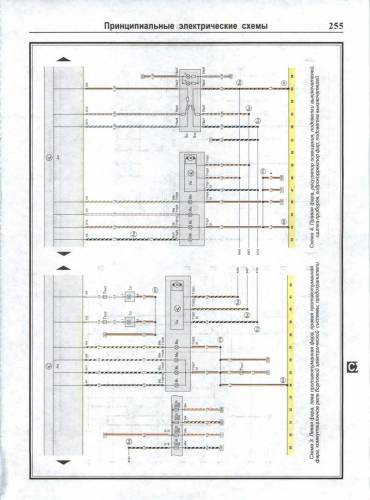

Электросхема фар, противотуманных фар, реле, гидрокорректора фар и подсветки выключателей

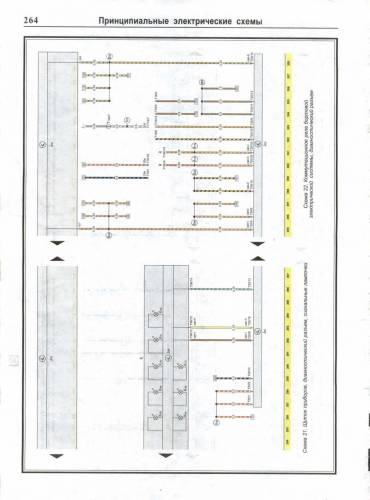

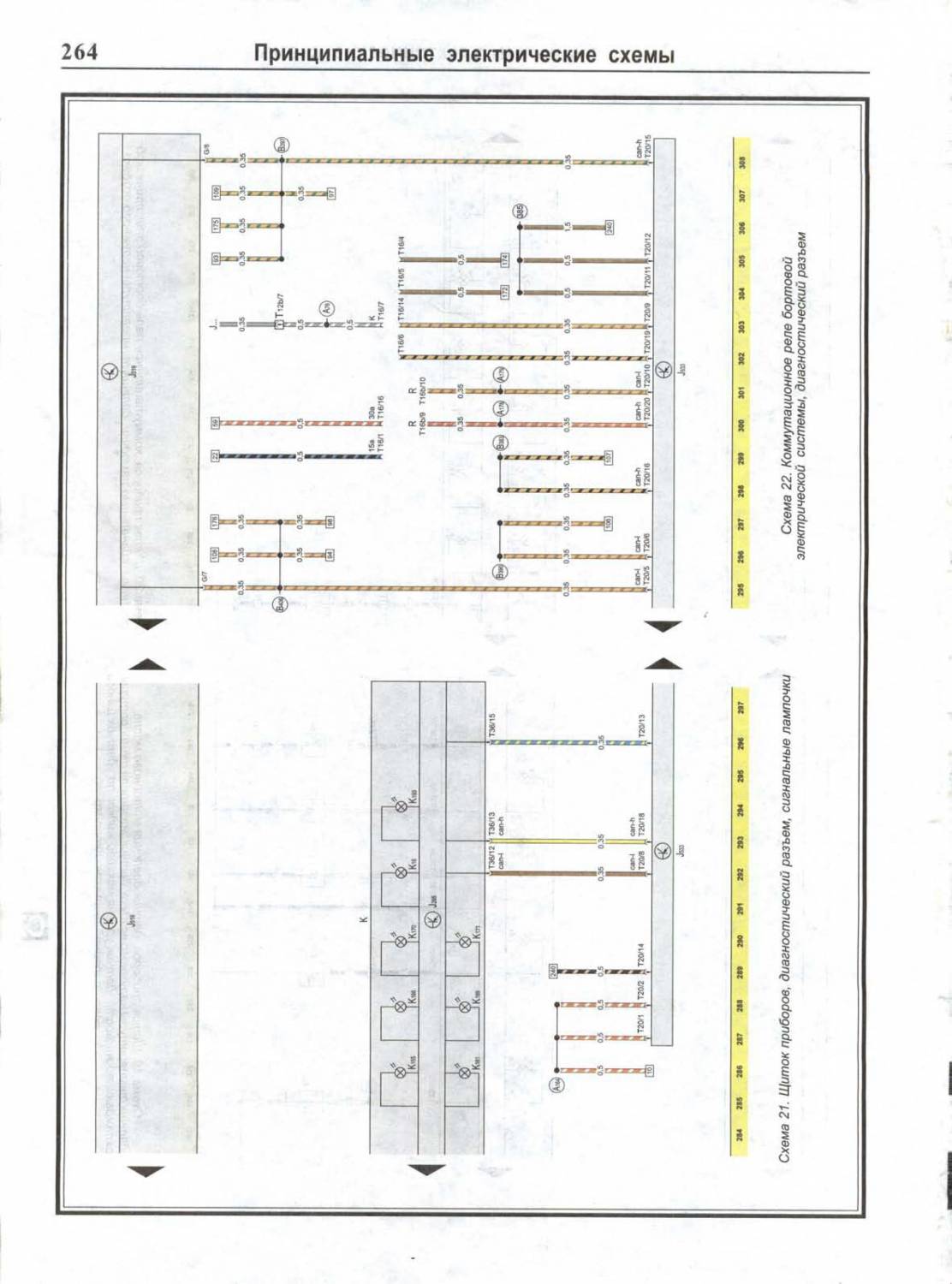

Эл.схема щитка приборов, диагностического разъема, сигнальной лампочки
Частые вопросы: предохранители и реле Фольксваген Джетта
Где находится блок предохранителей на Фольксваген Джетта?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Фольксваген Джетта — в разделе о расположении блоков.
Почему перегорают предохранители один за другим на Фольксваген Джетта?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Фольксваген Джетта?
Схема и таблица предохранителей Фольксваген Джетта — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Фольксваген Джетта?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Фольксваген Джетта и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Фольксваген Джетта?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Фольксваген Джетта?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
Где в Фольксваген Джетта находится блок под капотом?
В моторном отсеке — рядом с аккумуляторной батареей или на левой стойке. Точное место смотрите в разделе о расположении блоков.
Что делать, если в Фольксваген Джетта сгорел предохранитель питания?
Не ставьте «жучок» и не увеличивайте номинал. Найдите позицию в таблице, проверьте цепь на короткое замыкание и поставьте штатный предохранитель.
