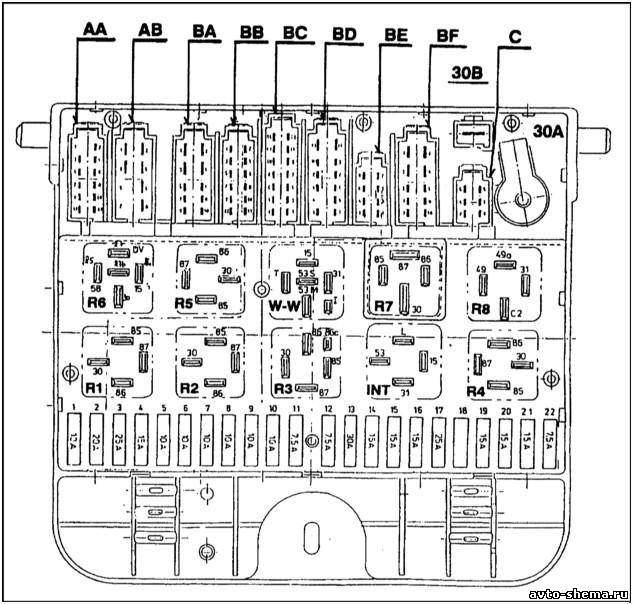

RU Вашему вниманию представлена такая модель Skoda как Felicia, назначение и расположение реле и предохранителей. Небольшой список заменяемых деталей.
R1 — Реле включения дальнего света
R2 — Реле включения передних противотуманных фар
R3 — Реле включения задних противотуманных фонарей
INT — Реле переключения режимов функционирования заднего стеклоочистителя
R4 — Реле обогрева заднего стекла
R5 — Реле системы впрыска Mono-Motronic
R6 — Реле блокировки системы зажигания (при открытой двери — только на некоторых моделях)
W-W — Реле переключения режимов очистителей ветрового стекла
R7 — Реле разгрузки замка зажигания (Х-реле)
R8 — Реле единого замка
Предохранители
1 — Цепи блока управления Mono-Motronic
2 — Цепи передних и задних стеклоочистителей
3 — Цепи вентилятора\отопителя
4 — Цепи бензонасоса, инжектора(ов) впрыска топлива, лямбда-зонда
5 — Цепи ближнего света правой головной фары
6 — Цепи ближнего света левой головной фары и контрольной лампы
7 — Цепи правой противотуманной фары
8 — Цепи левой противотуманной фары и контрольной лампы
9 — Цепи дальнего света правой головной фары
10 — Цепи дальнего света левой головной фары и контрольной лампы
11 — Цепи правого габаритного огня
12 — Цепи задних противотуманных фонарей
13 — Цепи обогревателя заднего стекла и контрольной лампы
14 — Цепи стоп-сигналов
15 — Цепи внутреннего освещения и противоугонной сигнализации
16 — Цепи единого замка
17 — Цепи электромотора привода вентилятора системы охлаждения и звукового/светового сигнала
18 — Резервный
19 — Цепи датчика-выключателя уровня тормозной жидкости и подсветки приборов
20 — Системы зажигания Mono-Motronic
21 — Резервный
22 — Цепи правого габаритного огня и аудиосистемы
Частые вопросы: предохранители и реле Шкода Фелиция
Где находится блок предохранителей на Шкода Фелиция?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Шкода Фелиция — в разделе о расположении блоков.
Какой предохранитель отвечает за магнитолу на Шкода Фелиция?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Шкода Фелиция?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Шкода Фелиция?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Шкода Фелиция?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Шкода Фелиция?
Схема и таблица предохранителей Шкода Фелиция — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Шкода Фелиция?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Шкода Фелиция и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Шкода Фелиция?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
