RU В данной статье, мы выложили всевозможные схемы электрооборудования на KIA Cerato с 2003 г.в. и младше. Создавая в сотрудничестве дизайнерских подразделений новый Kia Cerato, создатели учли пожелания самых требовательных клиентов. Вид спортивного облика сохранен, но теперь еще больше внимания уделено элегантности и выразительности. Характерное для всех моделей Kia, разработанных под руководством Питера Шраера, фирменное решение дизайна радиаторной решетки «пасть тигра» — делает Cerato однозначно узнаваемым и подчеркивает его принадлежность к марке, а стремительные линии кузова исполнены в популярной в наши дни стилистике «спортивного купе».

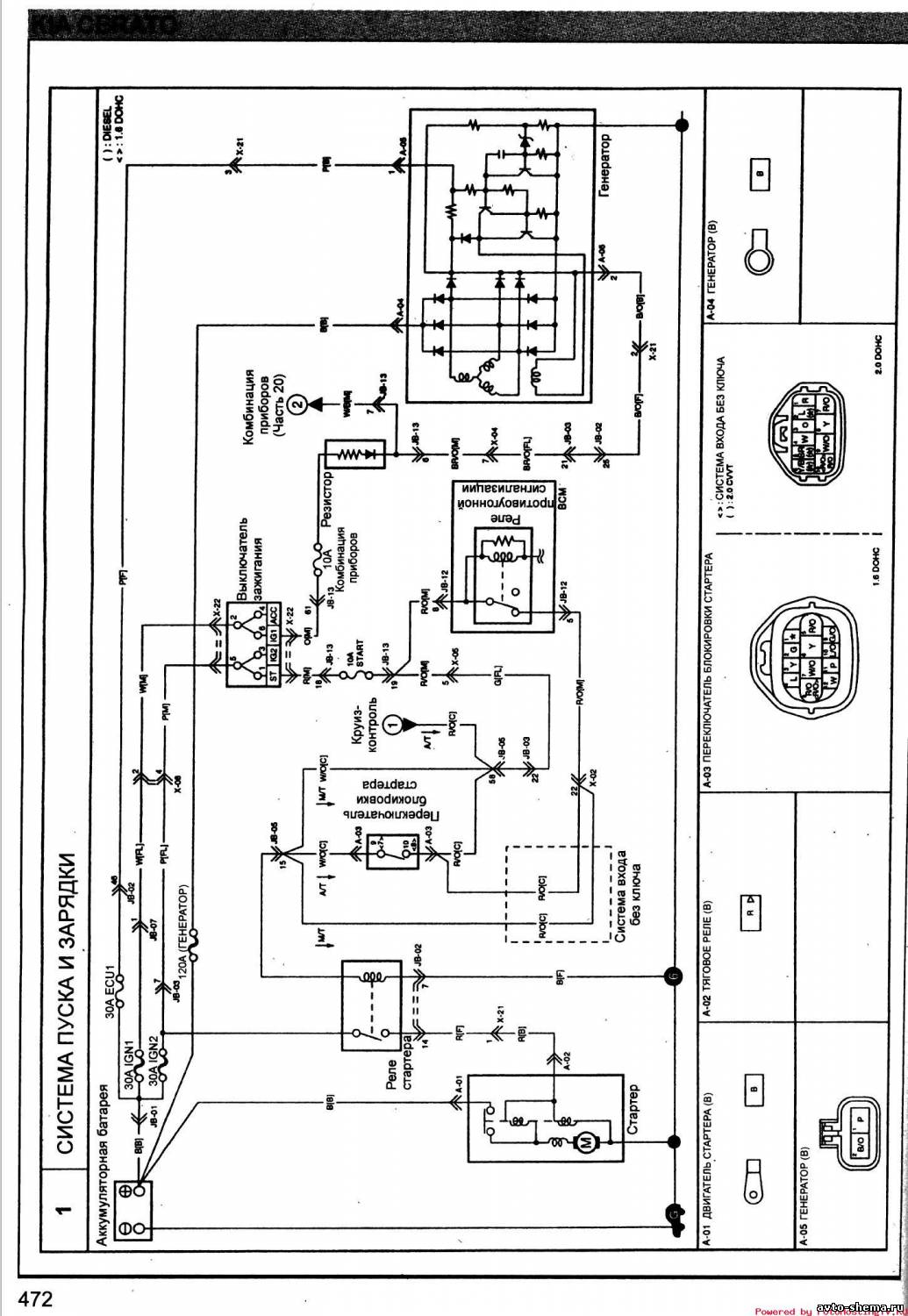

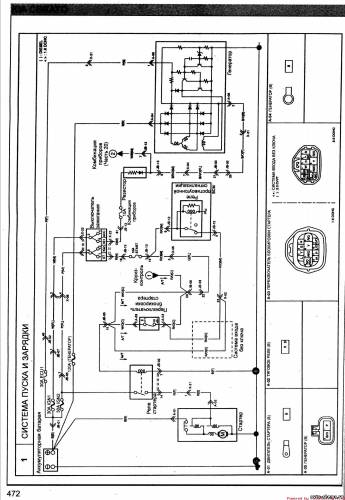

Схема системы пуска и зарядки

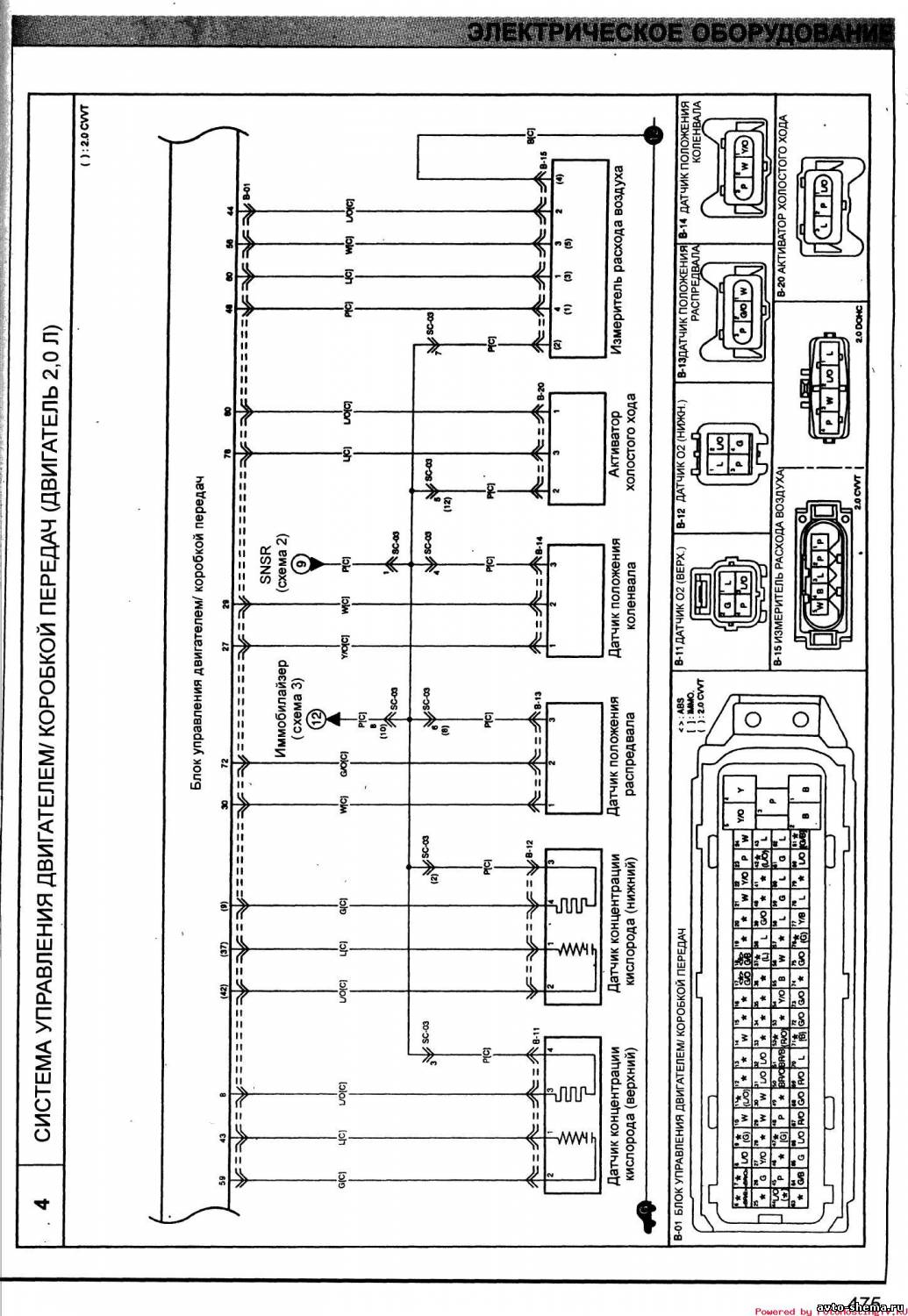

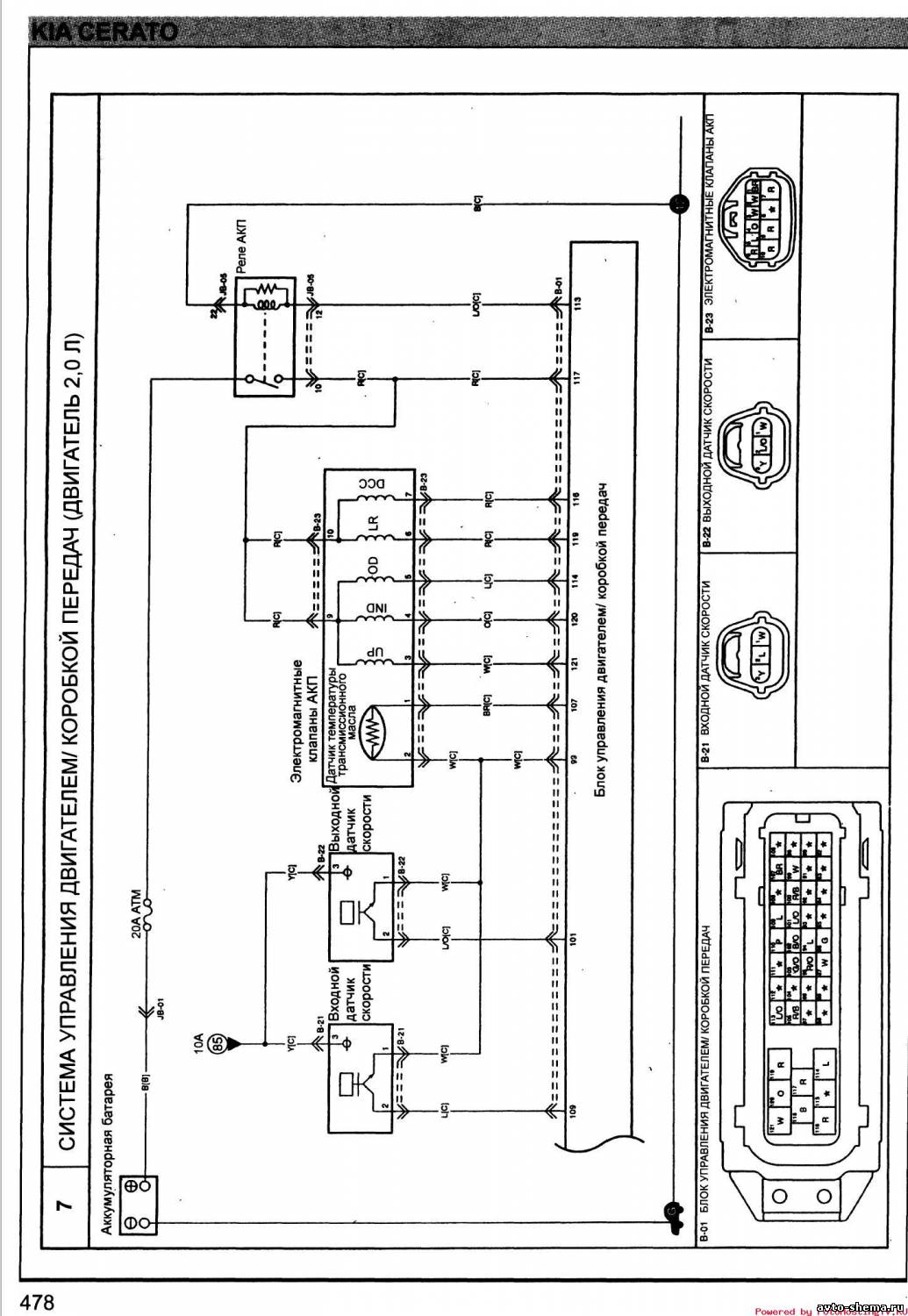

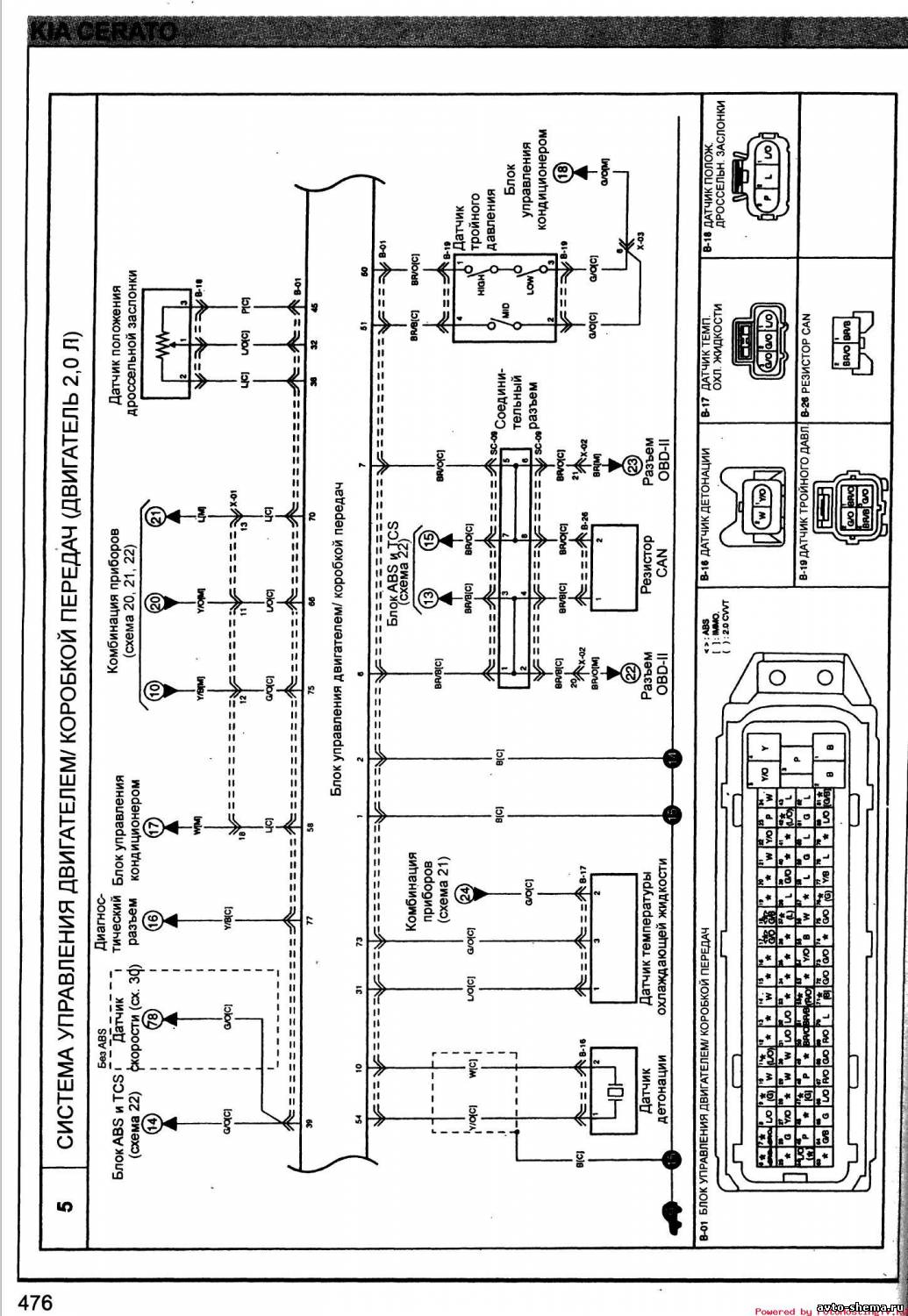

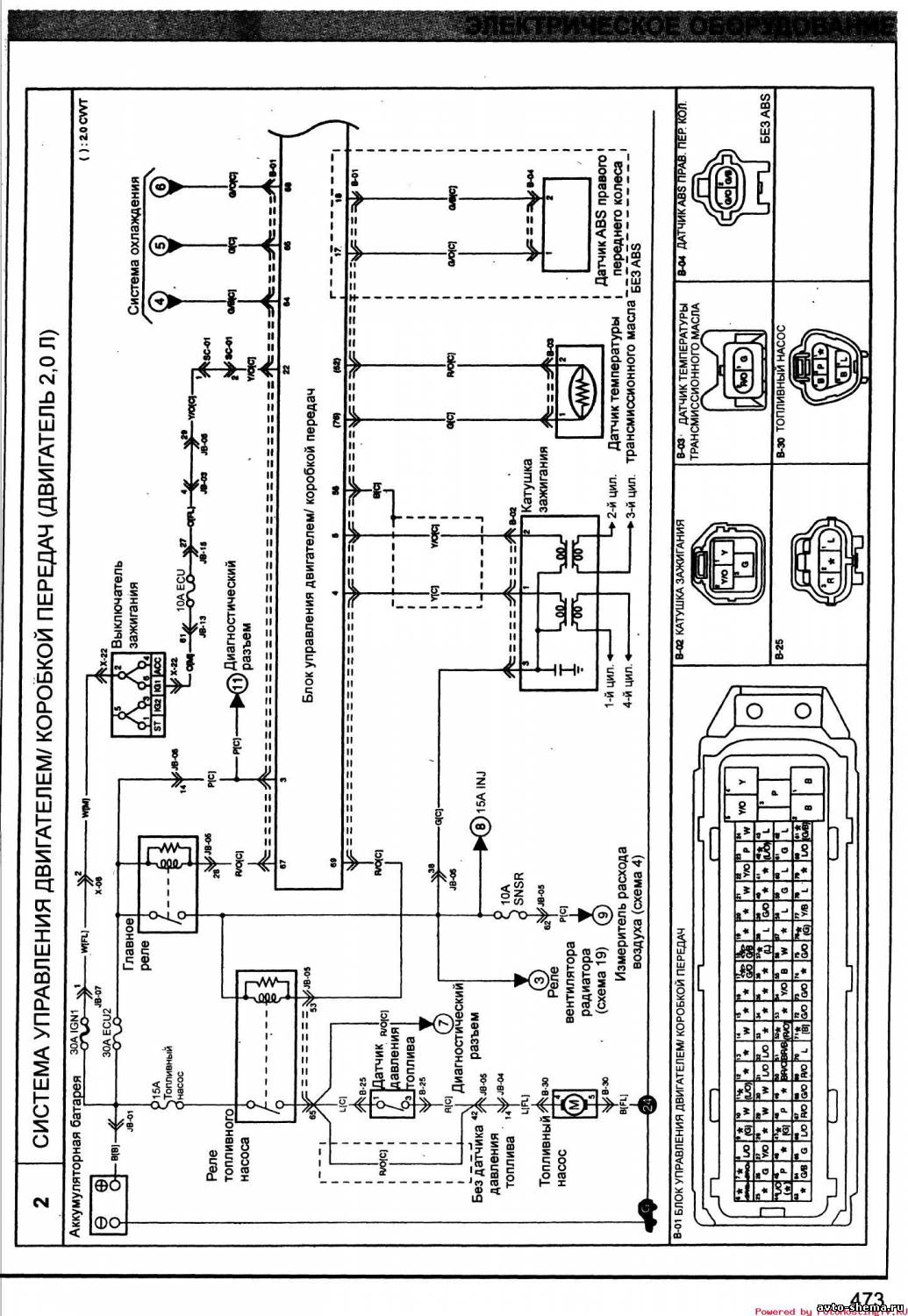

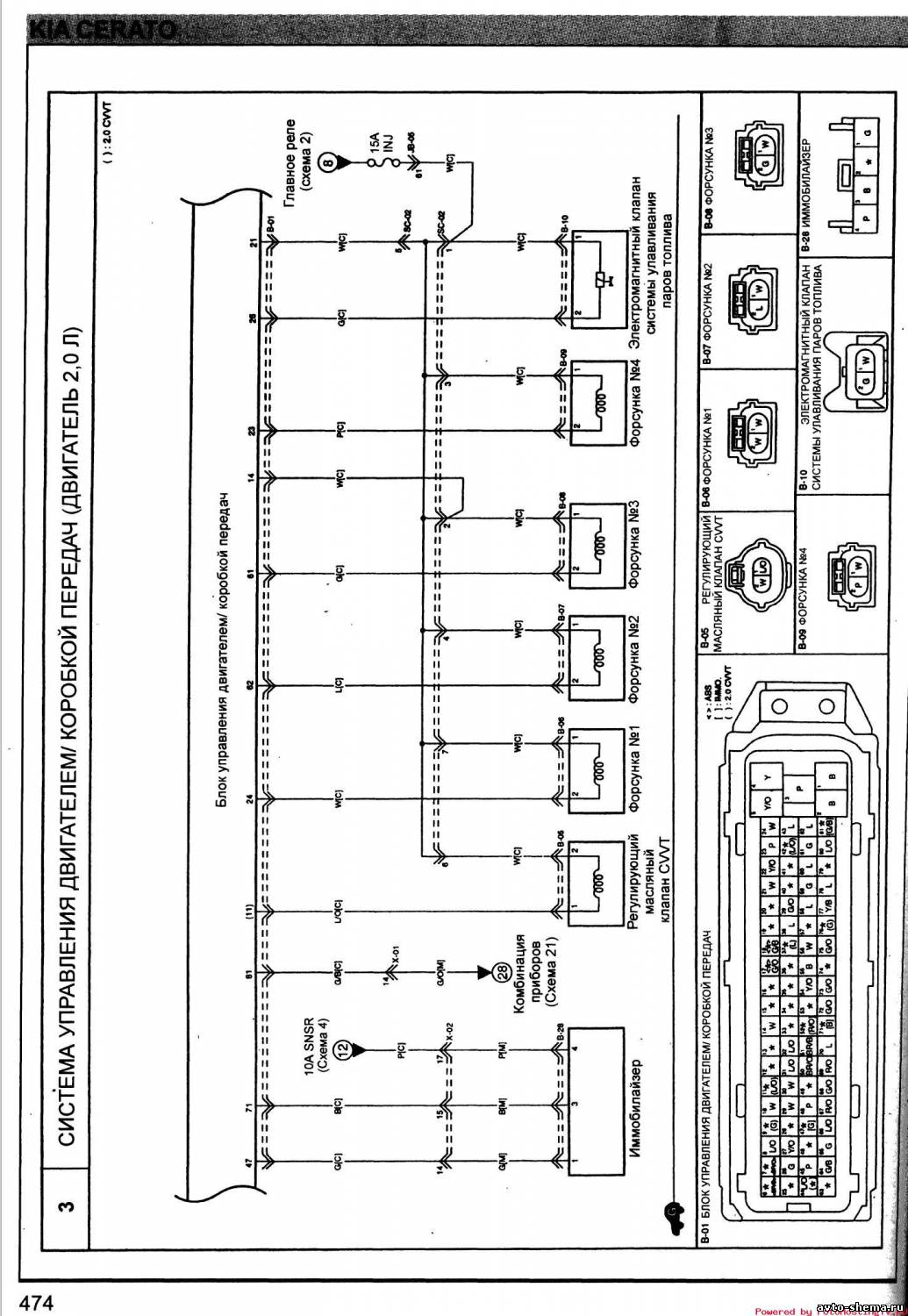

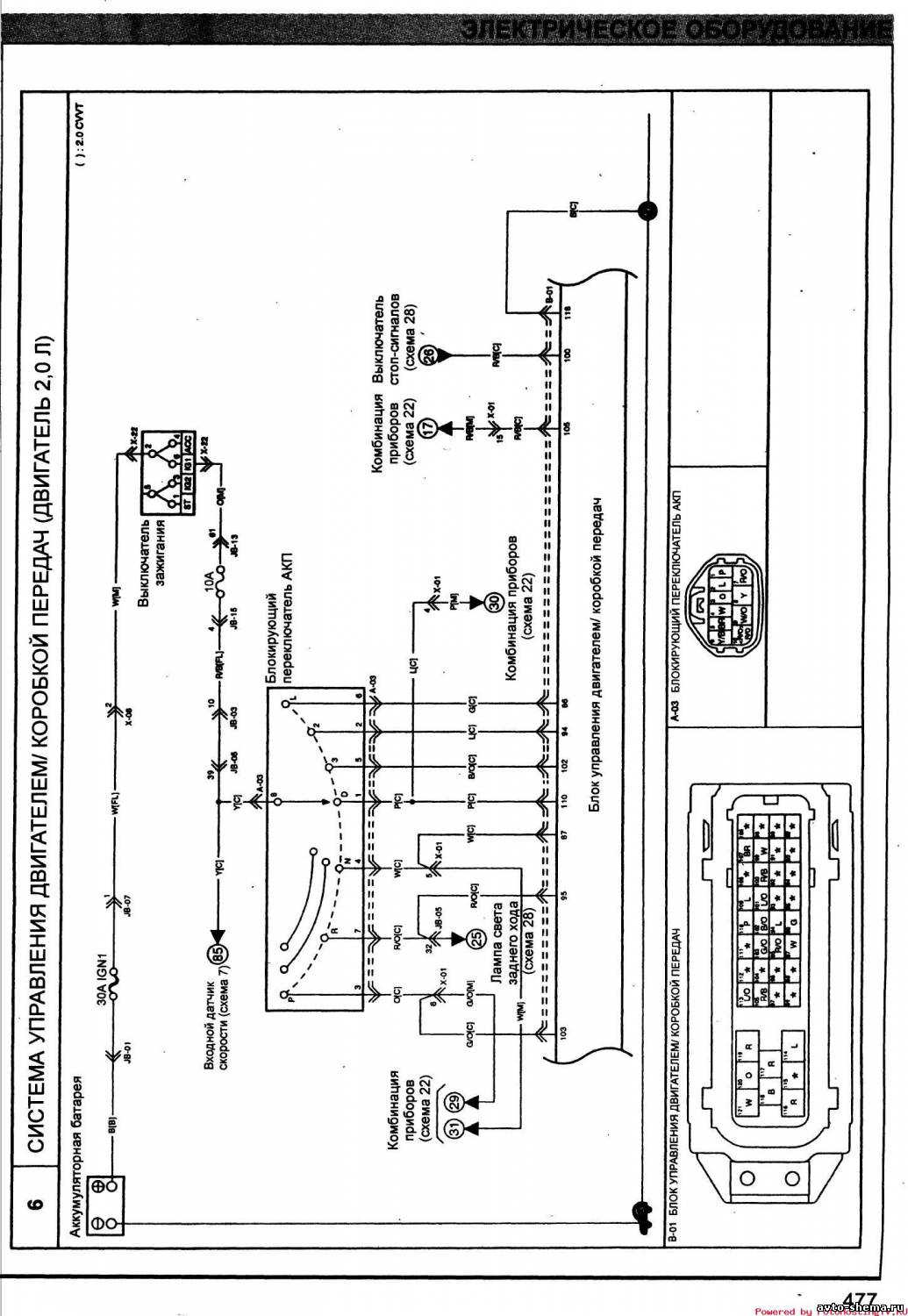

Электросхема управления двигателем и коробкой передач

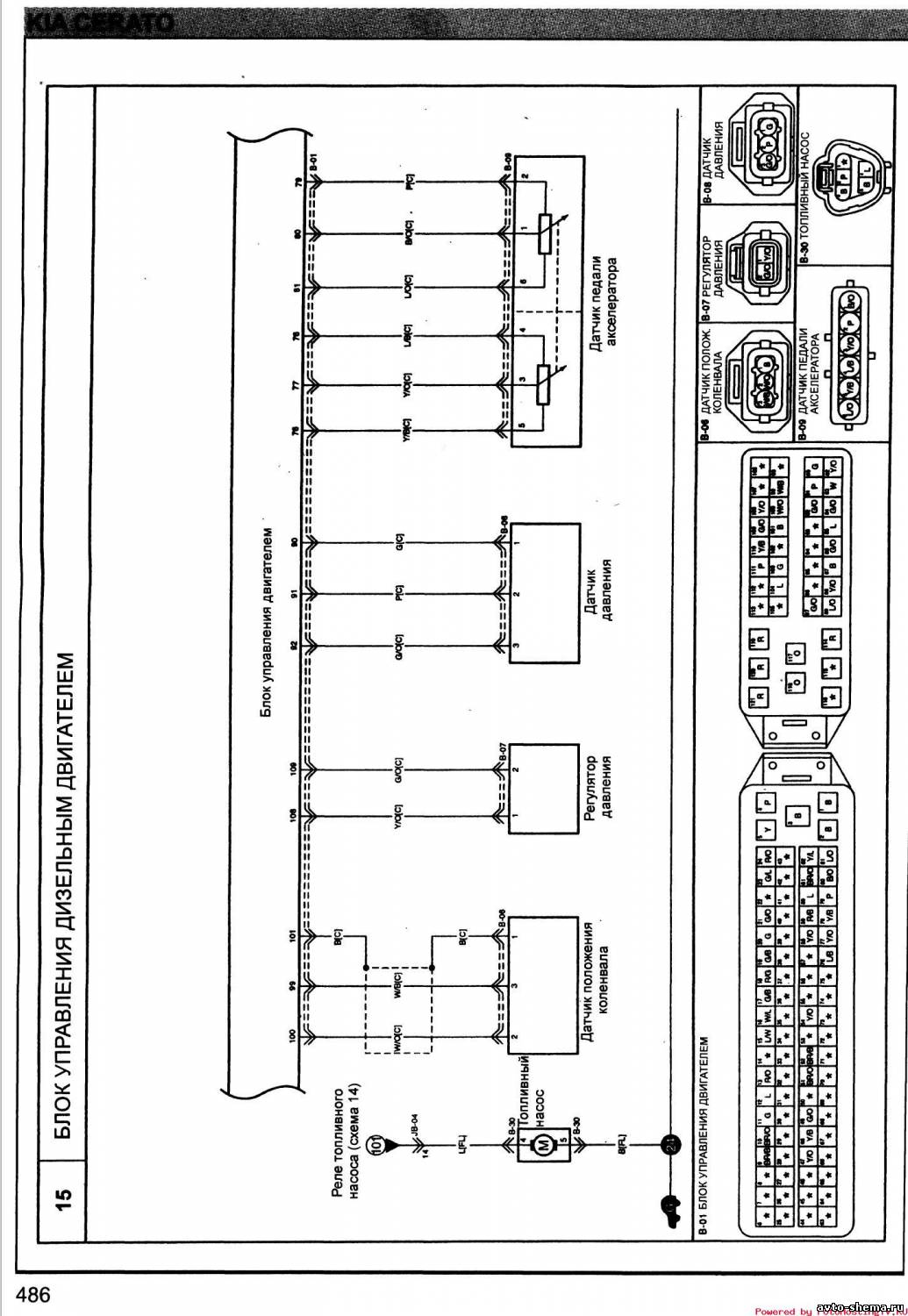

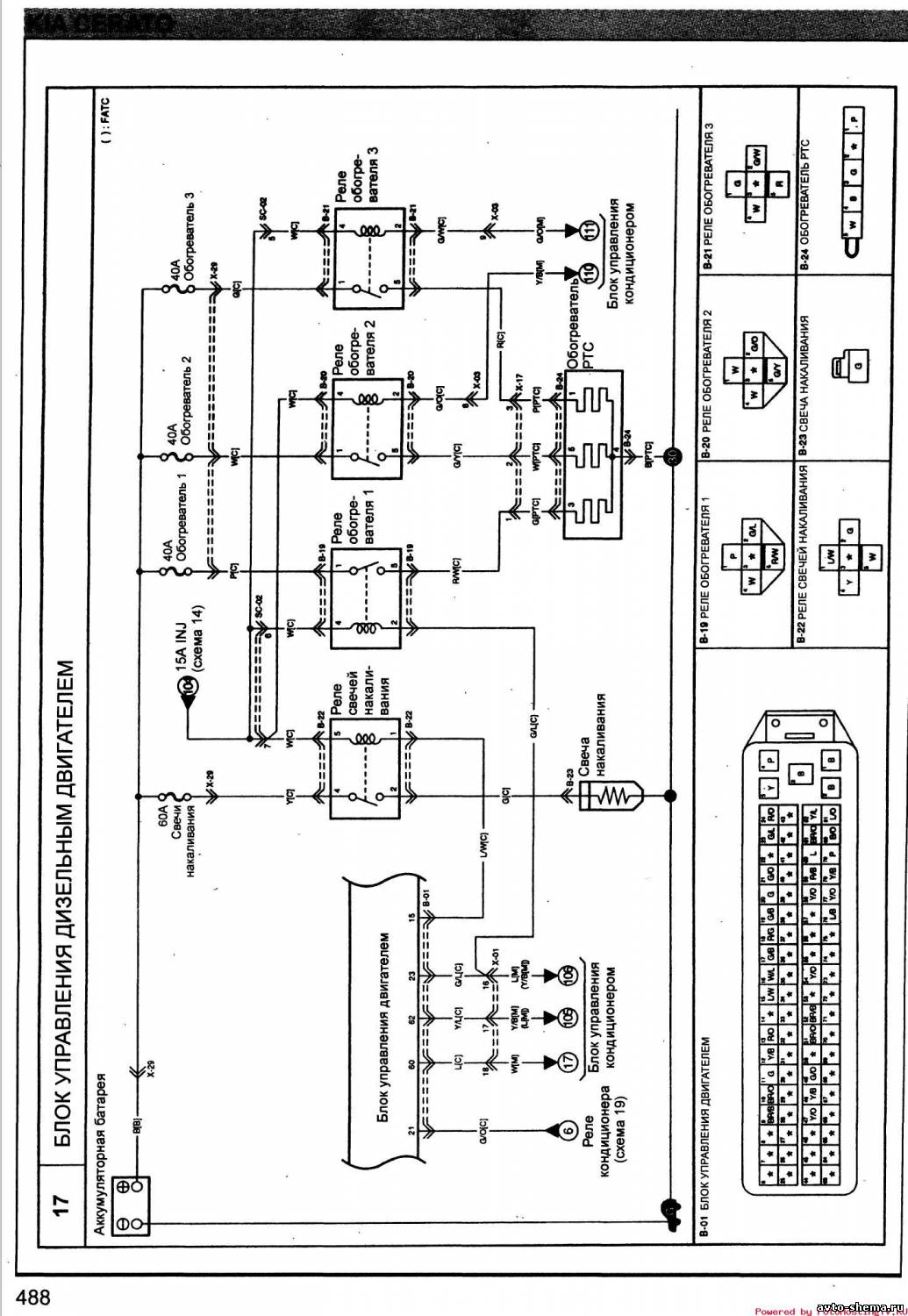

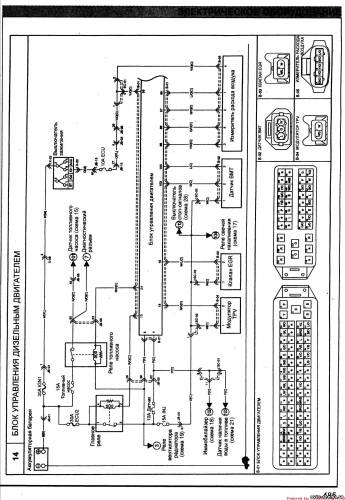

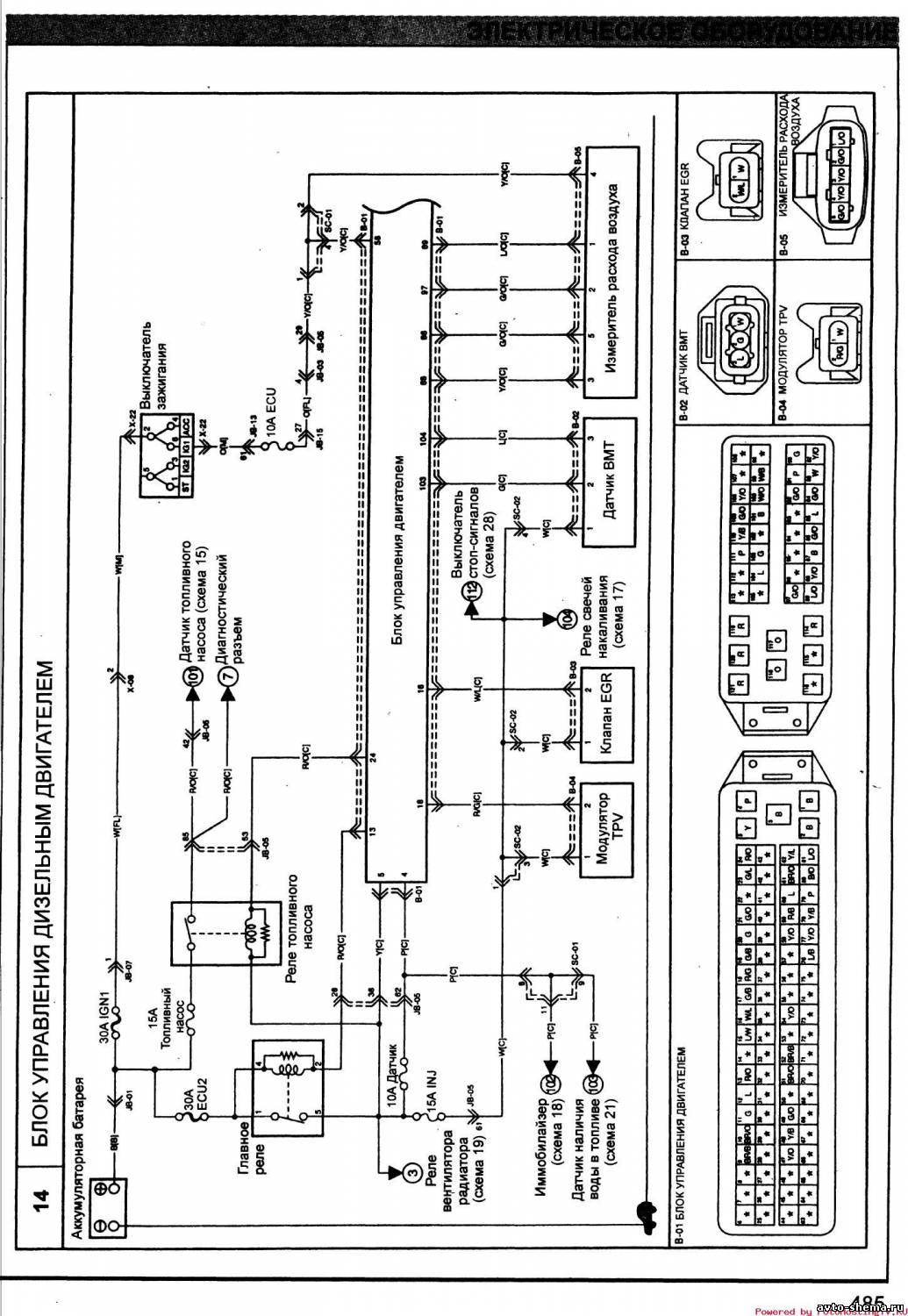

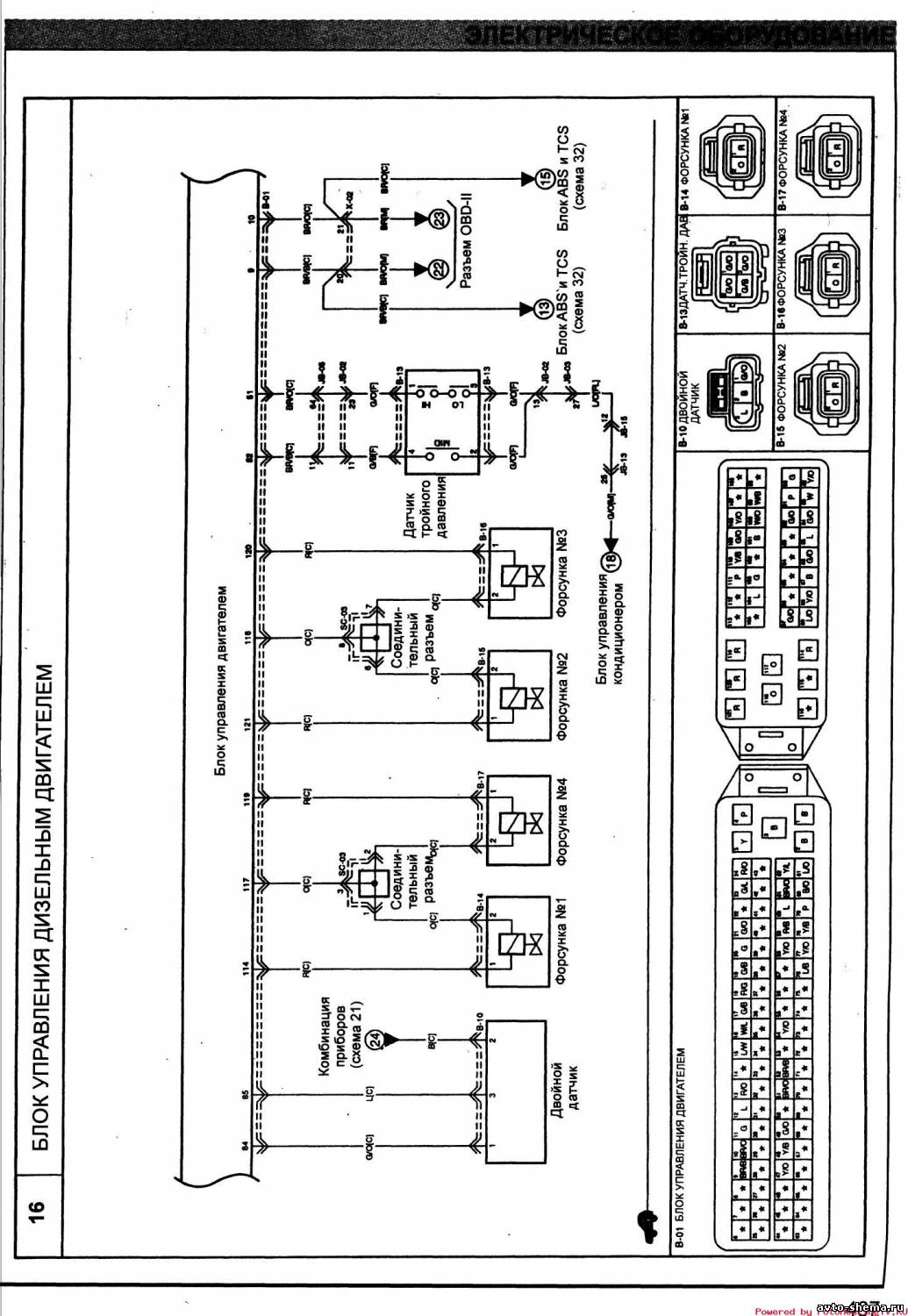

Эл.схема блока управления дизельным двигателем

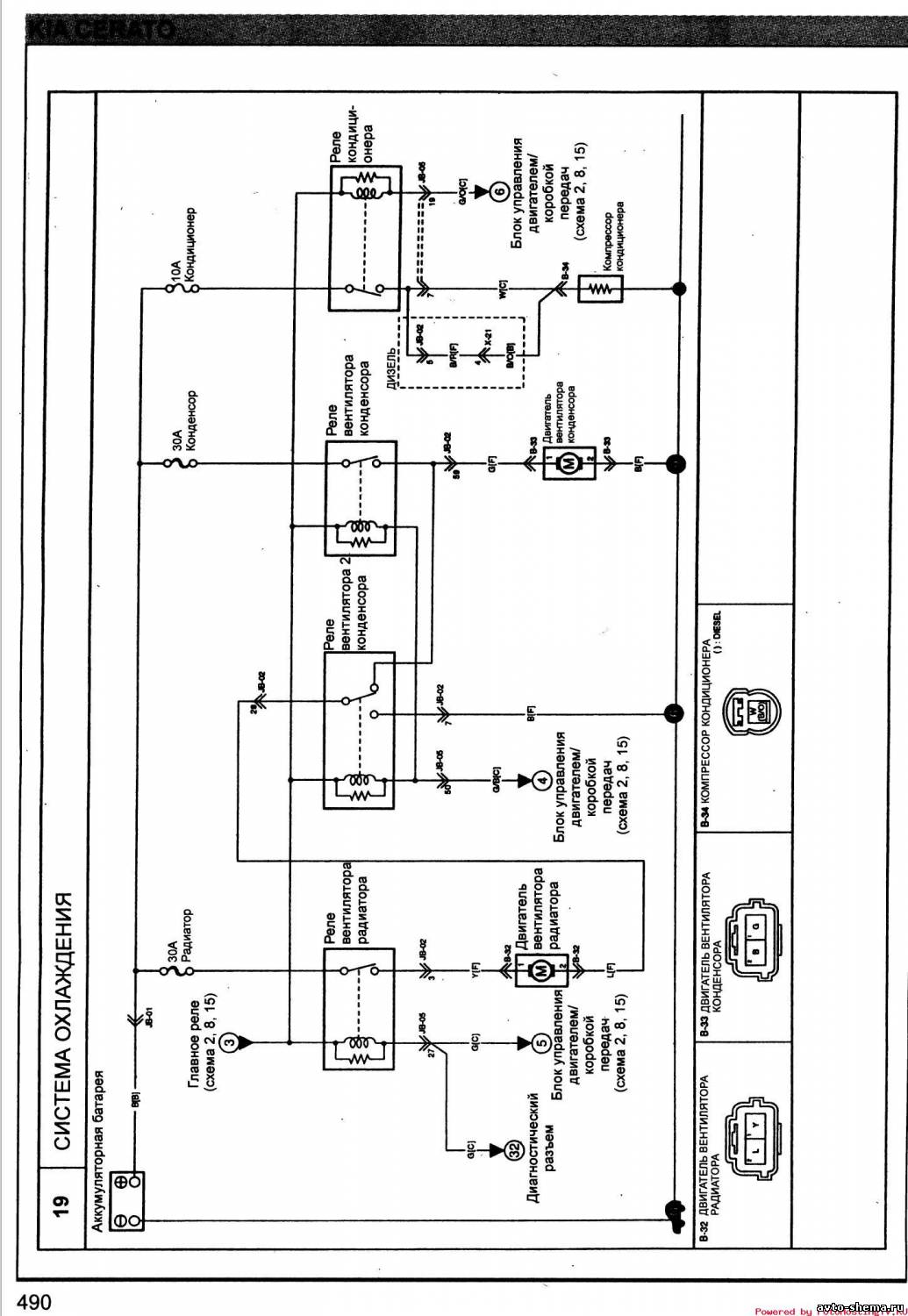

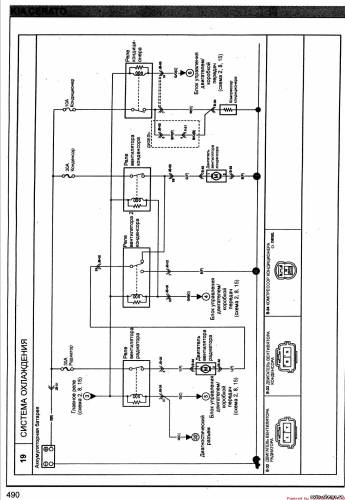

Схема системы охлаждения

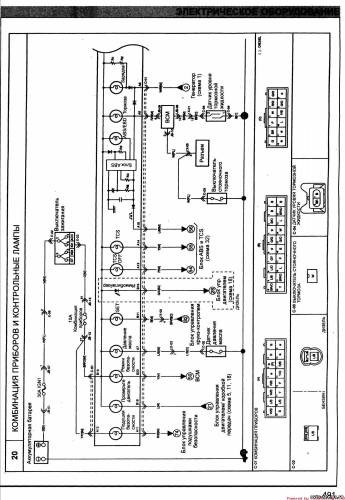

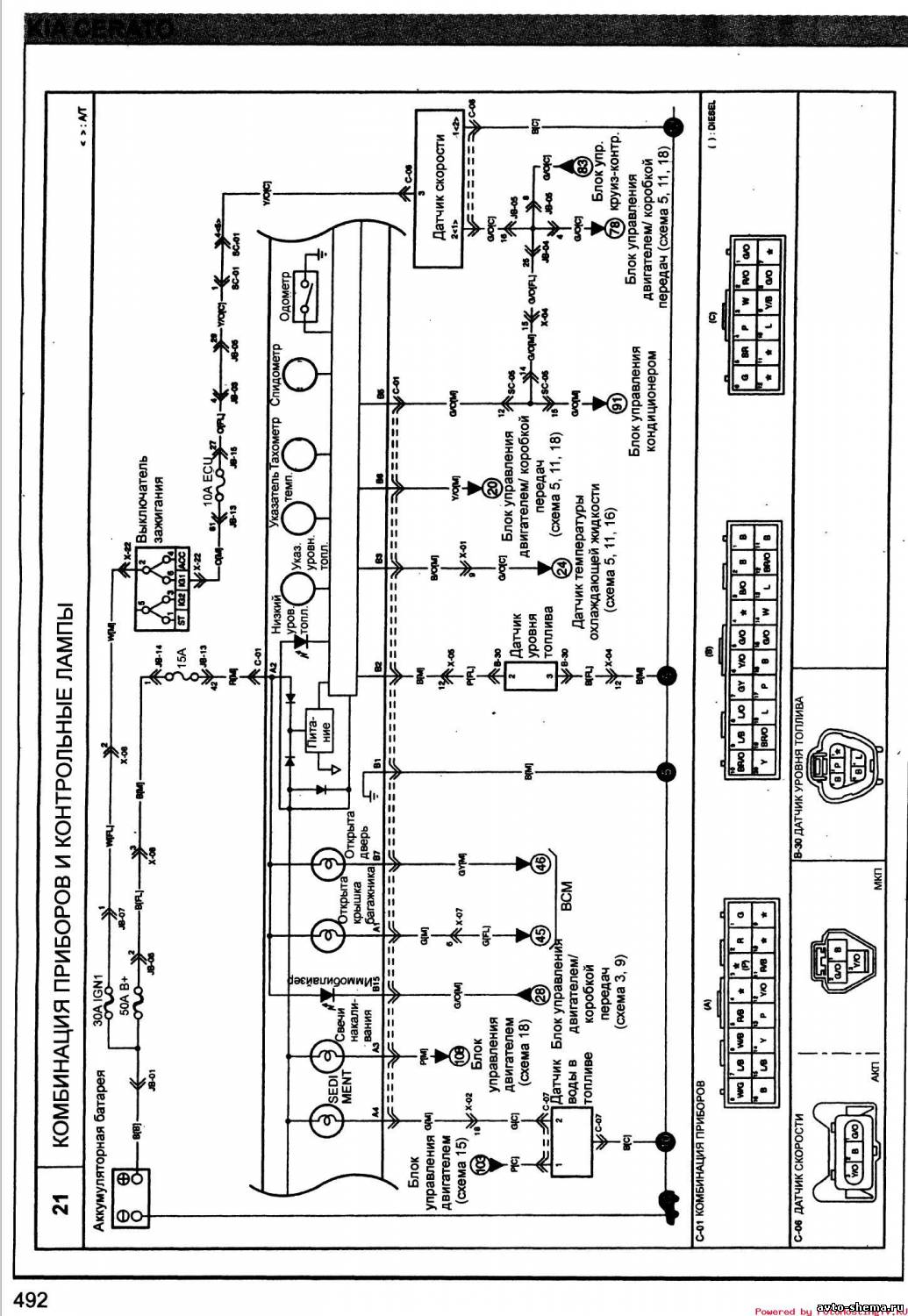

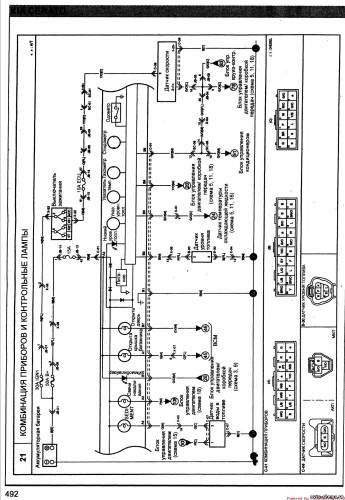

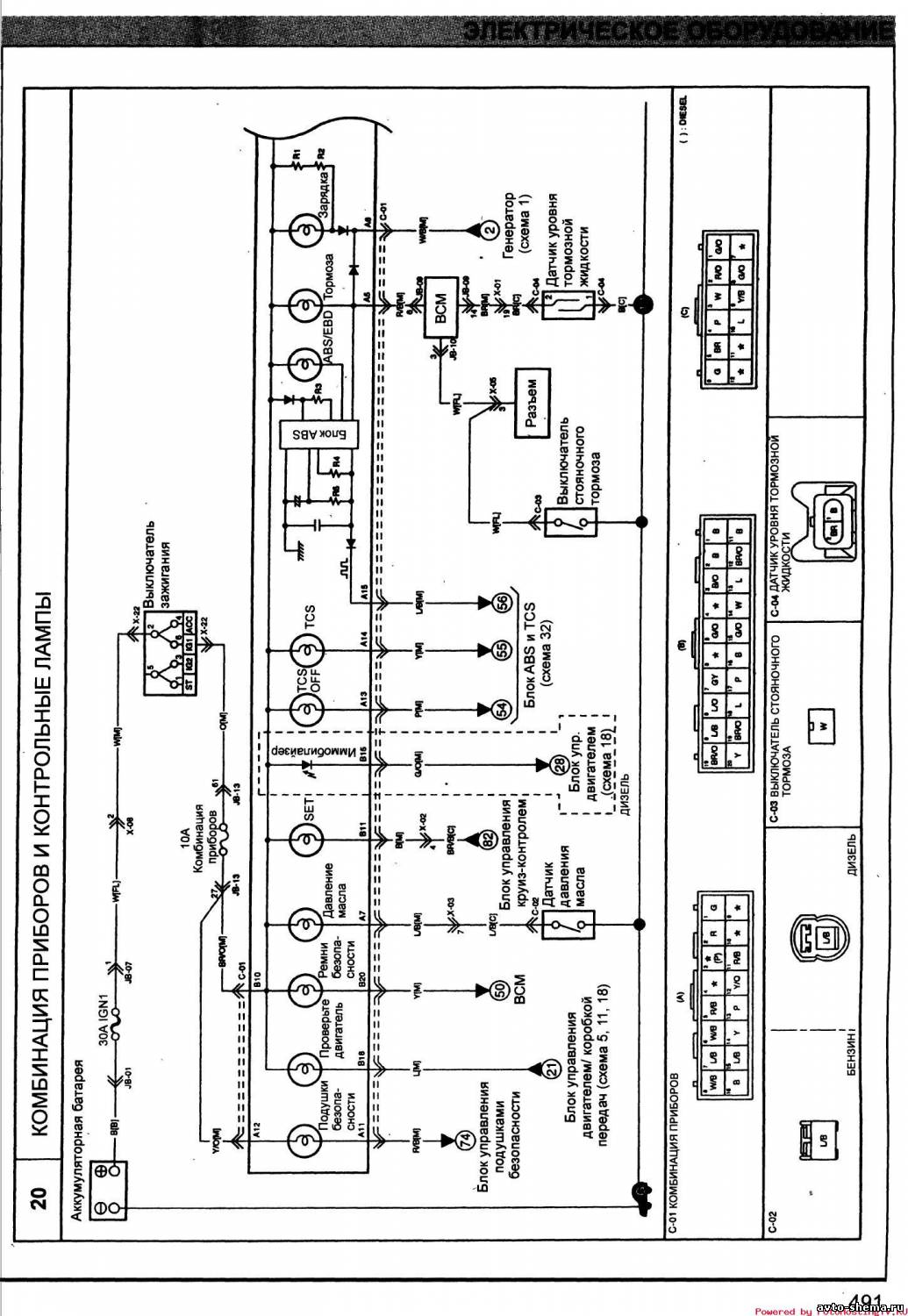

Электросхема комбинации приборов и контрольных ламп

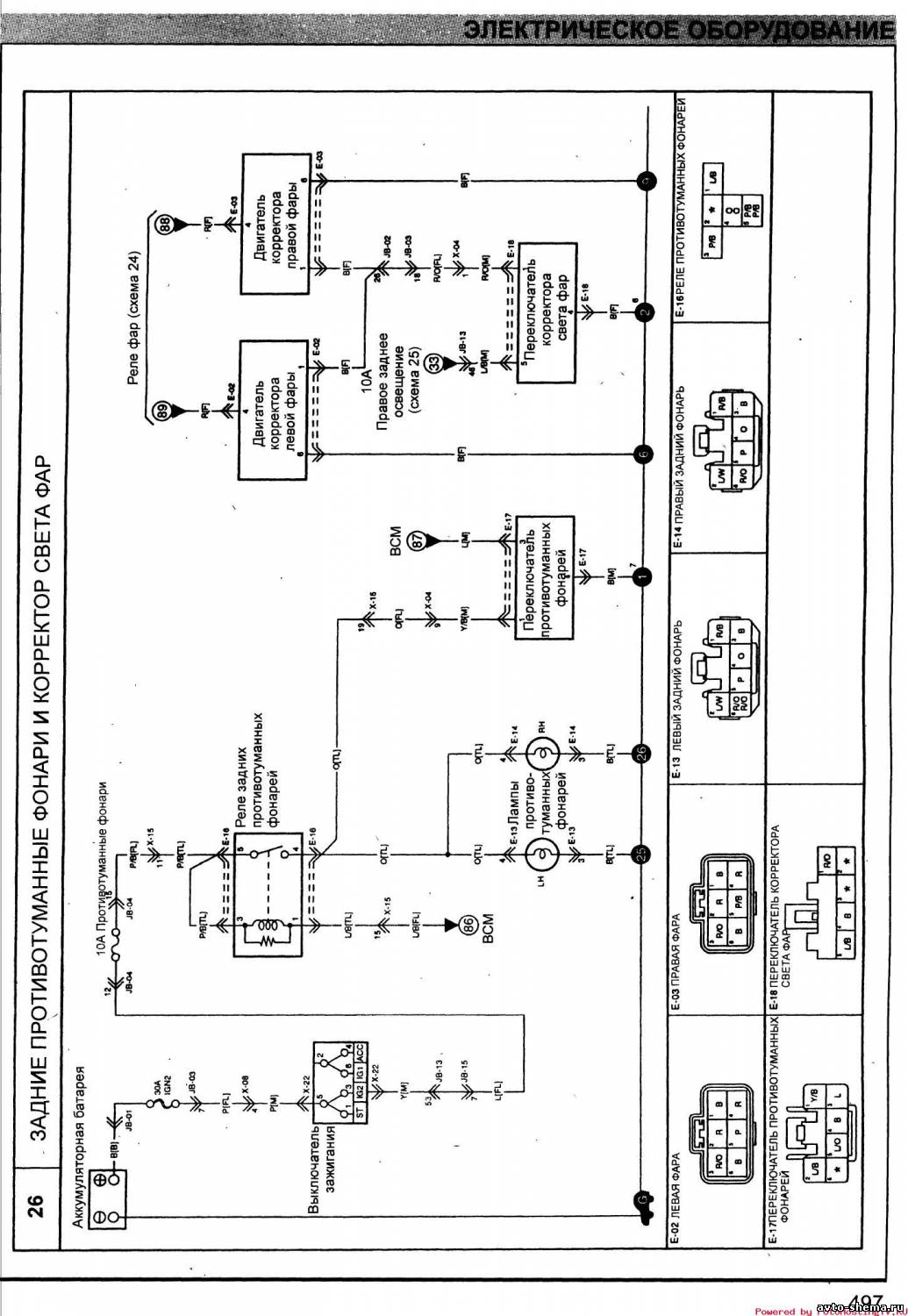

Эл.схема задних противотумааных фонарей и корректора света фар

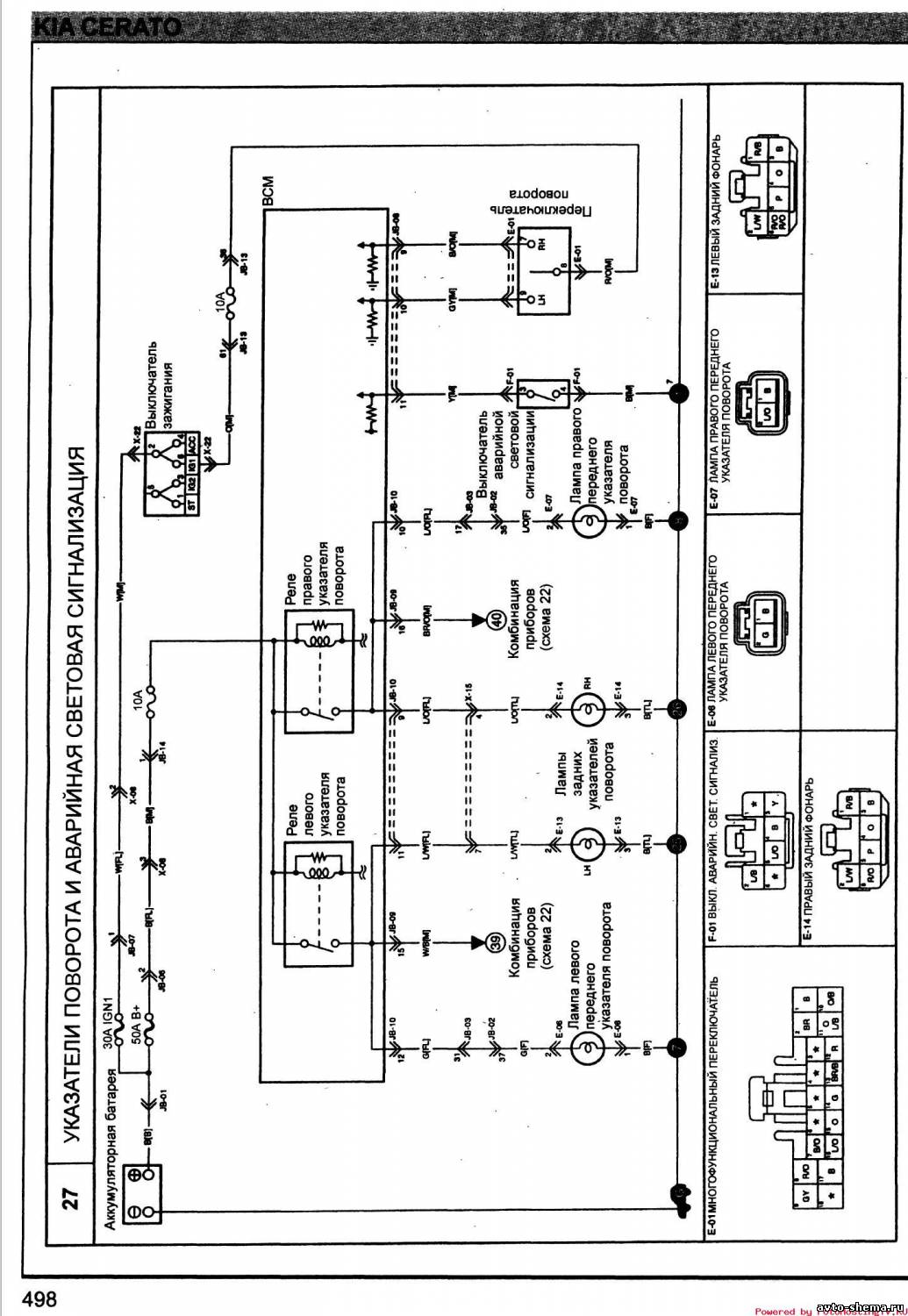

Схема указателей поворота и аварийной световой сигнализации

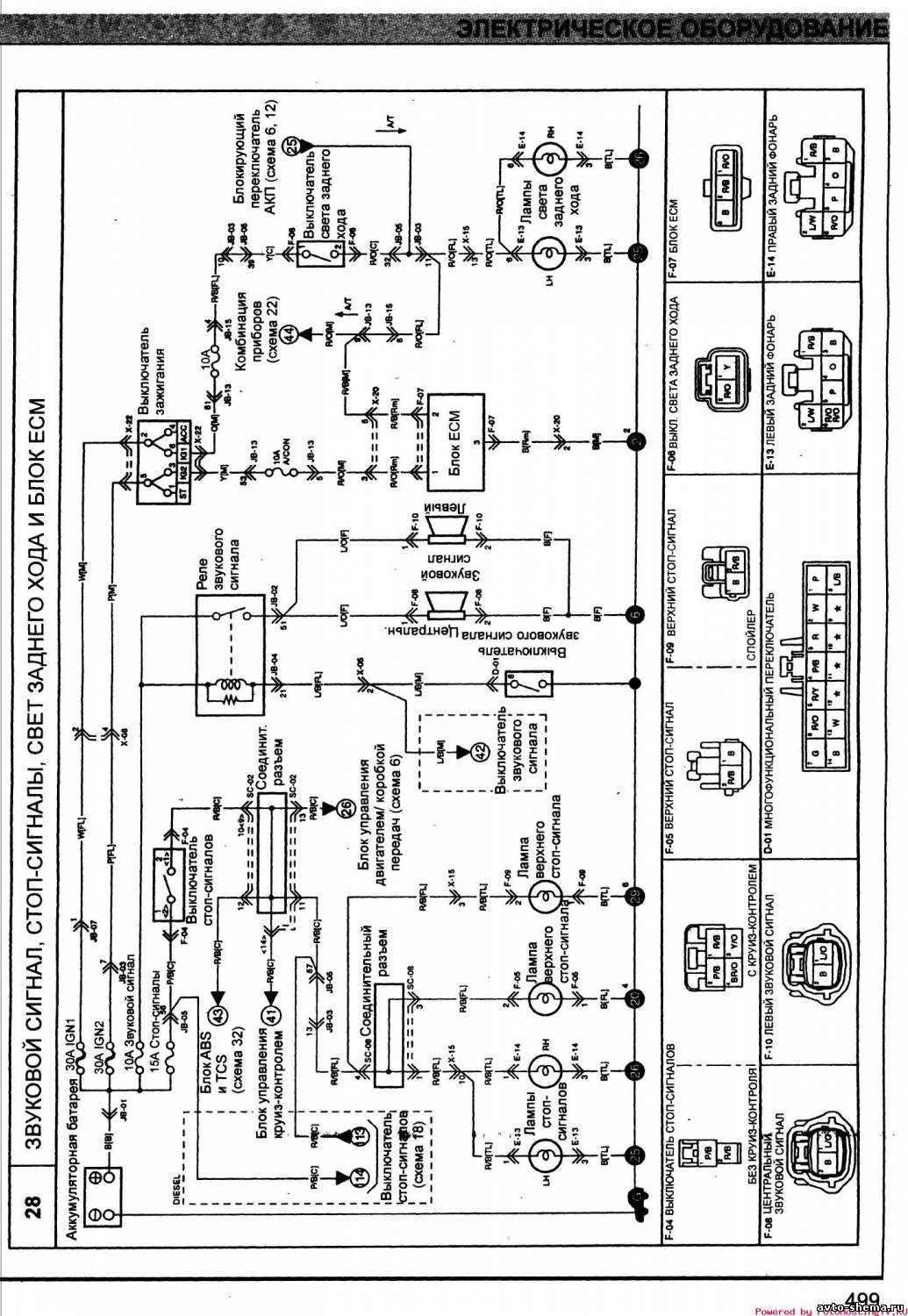

Электросхема звукового сигнала, стоп-сигнала, света заднего хода и блока ЕСМ

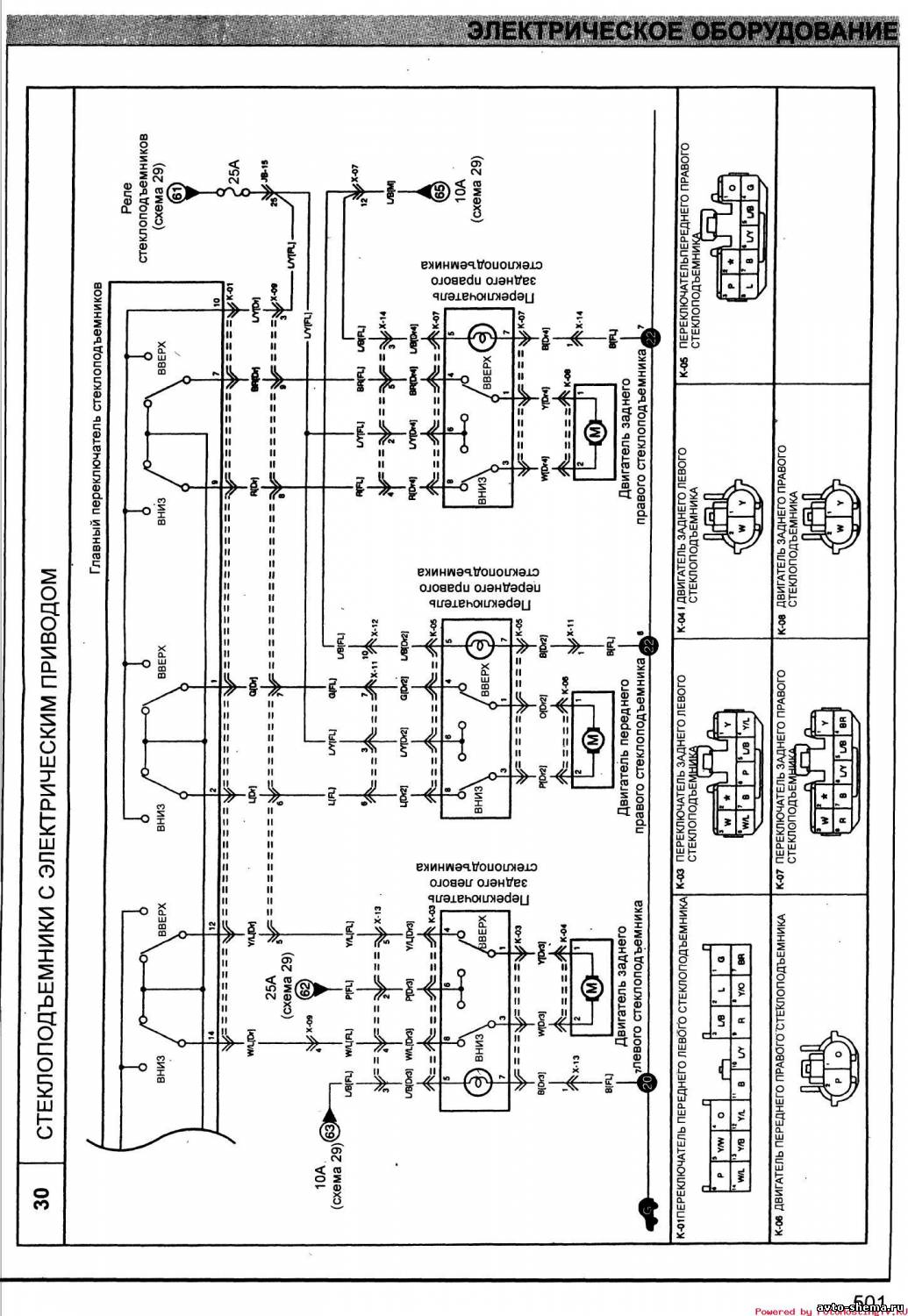

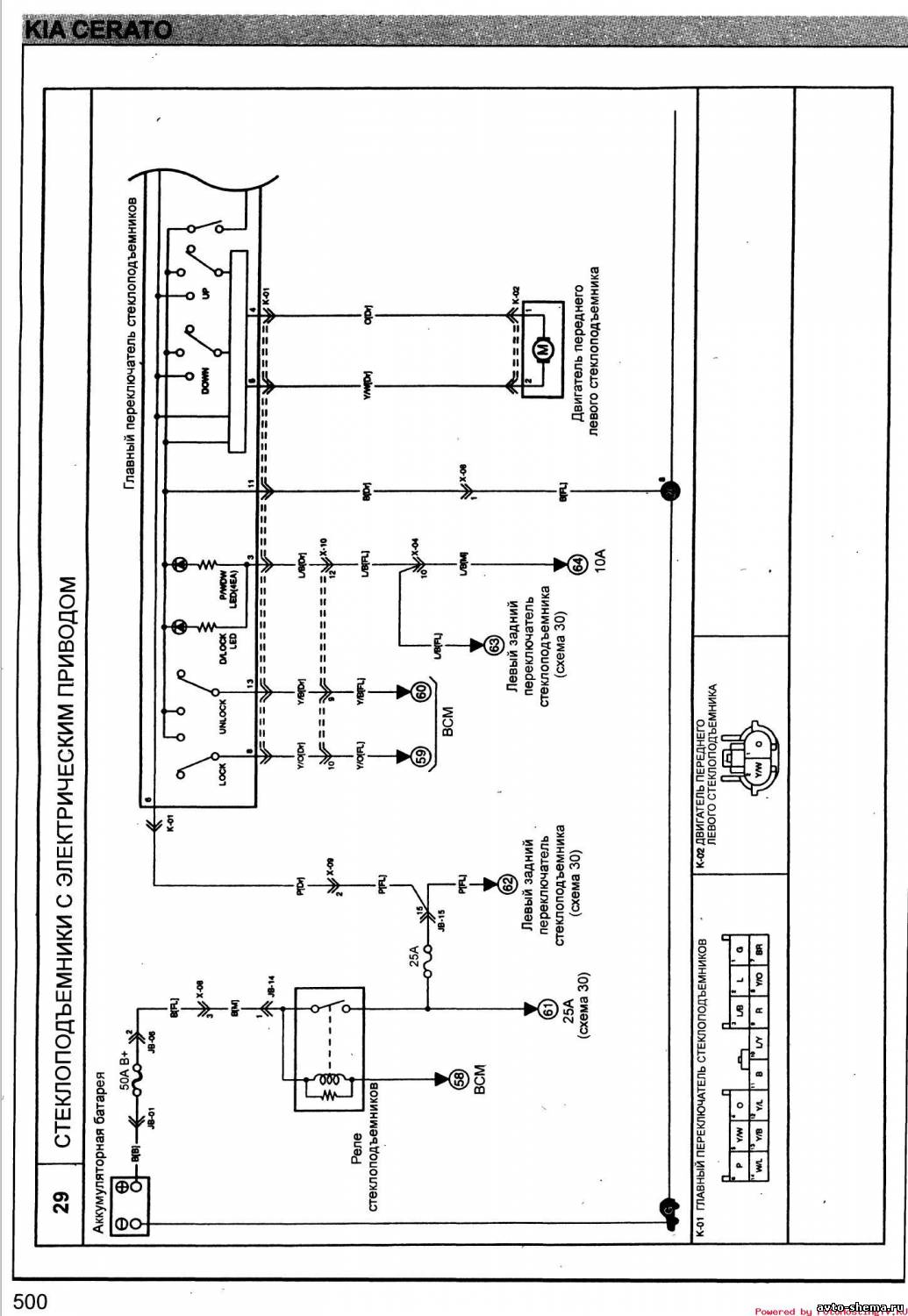

Эл.схема стеклоподьемников с электроприводом

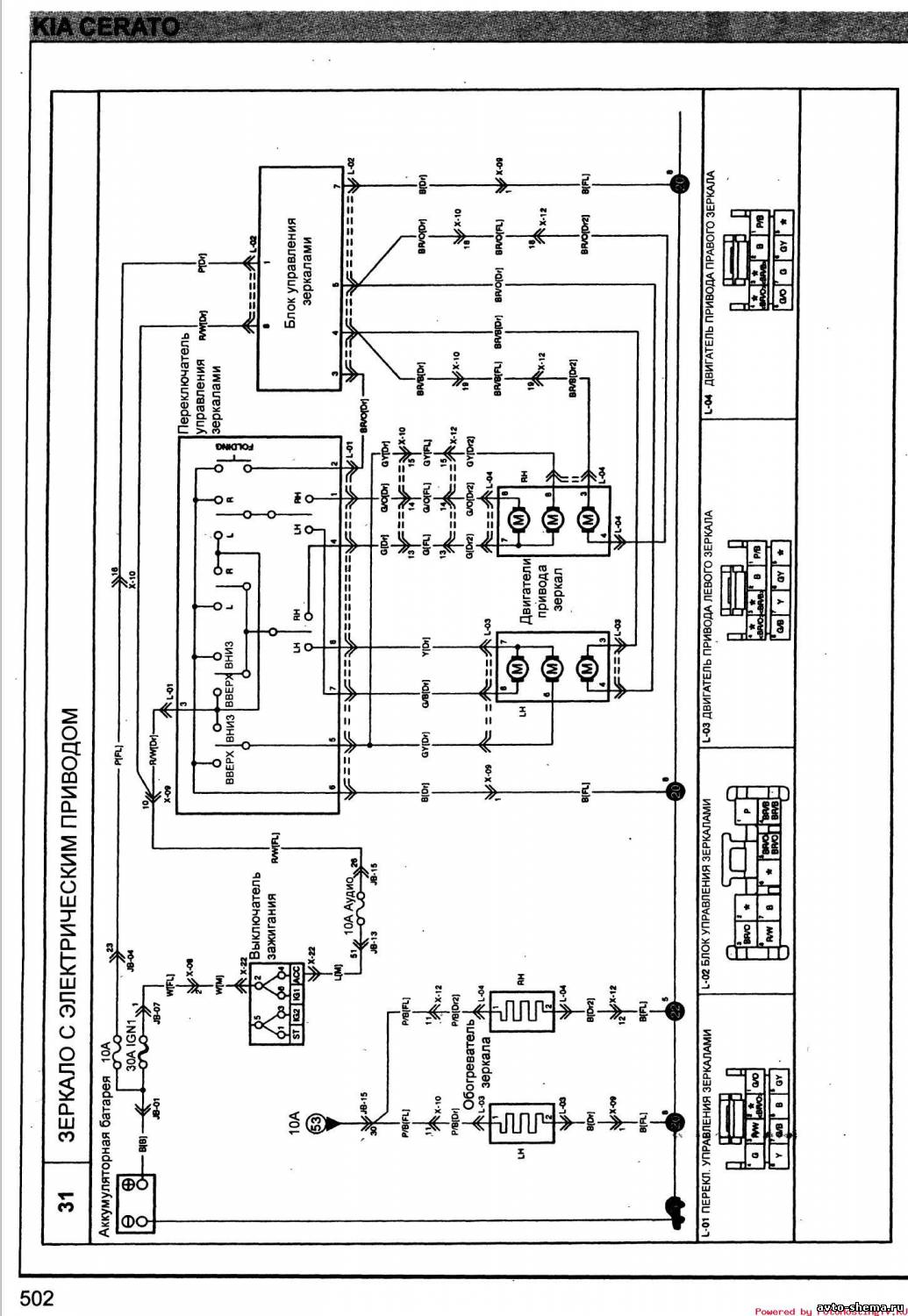

Схема зеркала с электроприводом
Частые вопросы: предохранители и реле Киа Церато
Где находится блок предохранителей на Киа Церато?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Киа Церато — в разделе о расположении блоков.
Почему перегорают предохранители один за другим на Киа Церато?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Киа Церато?
Схема и таблица предохранителей Киа Церато — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Киа Церато?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Киа Церато и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Киа Церато?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Киа Церато?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
Где в Киа Церато находится блок под капотом?
В моторном отсеке — рядом с аккумуляторной батареей или на левой стойке. Точное место смотрите в разделе о расположении блоков.
Что делать, если в Киа Церато сгорел предохранитель питания?
Не ставьте «жучок» и не увеличивайте номинал. Найдите позицию в таблице, проверьте цепь на короткое замыкание и поставьте штатный предохранитель.
