RU Здесь мы рассмотрим схему предохранителей на Honda Jazz с 2001 г.в. Построен автомобиль на новой платформе компании Honda. Однозначно идентифицировать кузов Honda Jazz сложно, так в нём сочетаются черты хэтчбека, микровэна, минивэна, поэтому часто принято характеризовать автомобиль как компактный универсал повышенной вместимости. Кузов сделан по давно проверенной и опробованной схеме. Линия капота плавно переходит в лобовое стекло, а линия крыши резко обрывается на задней двери. Но традиционное решение не помешало автомобилю быть узнаваемым. И над этим великолепно постарались дизайнеры компании Хонда.
Для автомобилей с аудиосистемой
При извлечении предохранителя, который защищает аудиосистему, аудиосистема автоматически отключается. При последующем включении аудиосистемы вы увидите на дисплее сообщение ”ENTER CODE” (Введите код). Вам следует ввести пятизначный код, с помощью кнопок предварительной настройки радиоприемника. Этот код указан на карточке, которую вы должны были получить вместе с Руководством по эксплуатации автомобиля (Так-же код можно поискать на: торце крышки багажника, бардачке, двери, нише запаски, под рулем. Если не нашли, то звоните дилеру). После ввода правильного кода аудиосистема начнет функционировать. Если при вводе кода вы сделали ошибку, не пытайтесь немедленно исправить неверно введенный символ. Закончите вводить пятизначную последовательность цифр, а затем введите правильный код. Для ввода кода вы располагаете десятью попытками. Если в ходе десяти попыток вам не удалось набрать правильный код, необходимо подождать 1 час перед последующими попытками. Если система заблокирована, показания часов будут сброшены. Установка времени на часах производится в соответствии с процедурой, приведенной в разделе с описанием аудиосистемы.

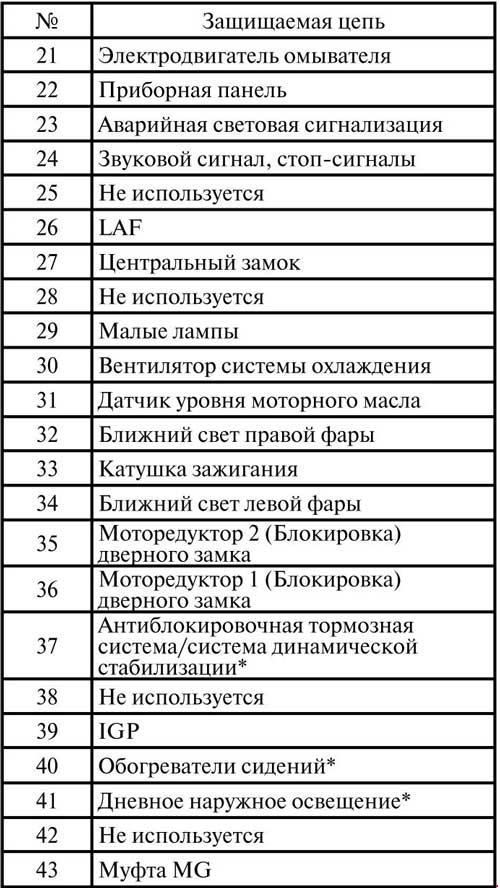

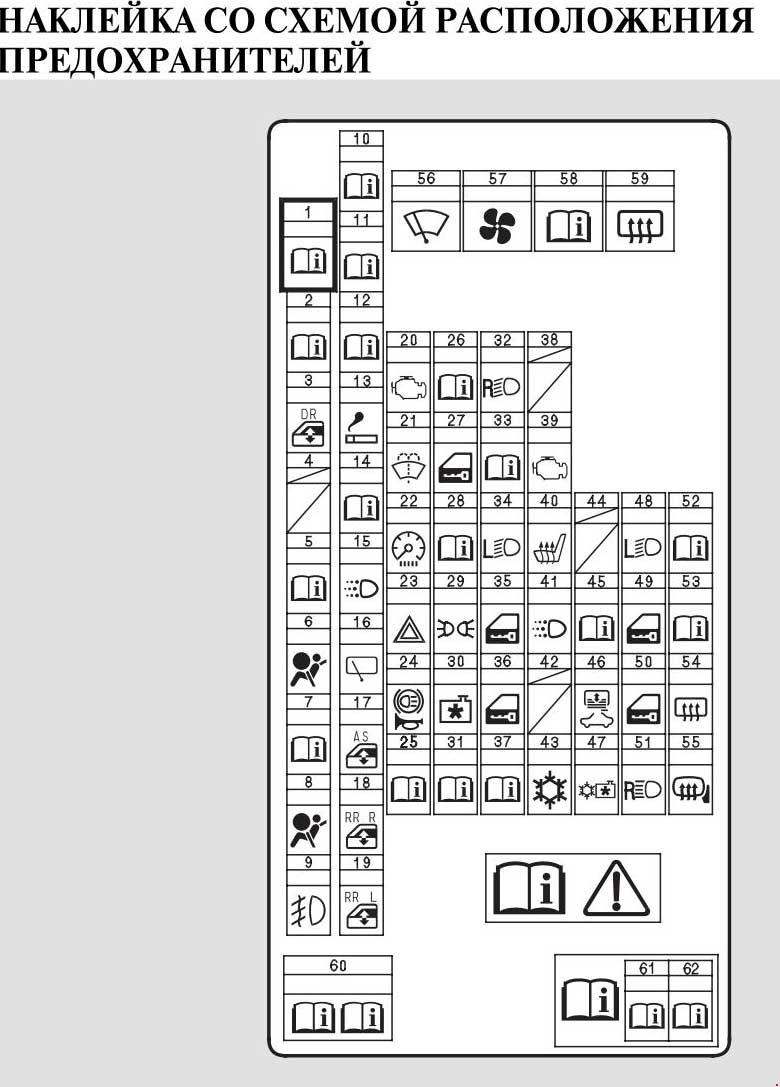

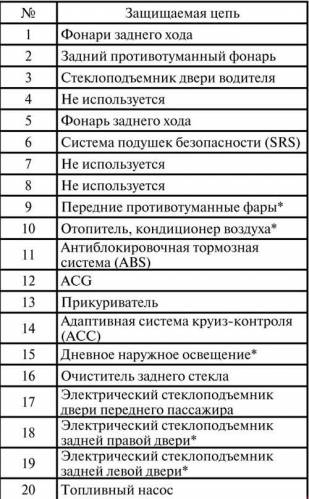

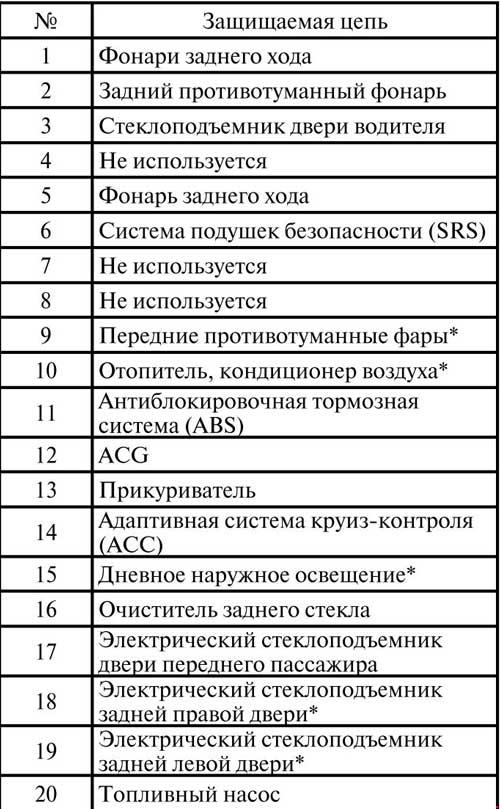

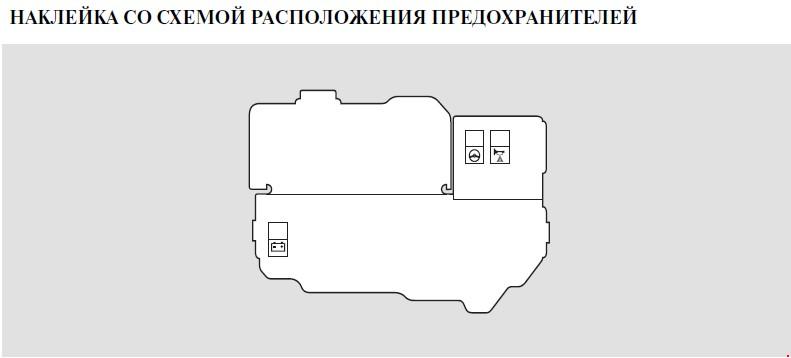

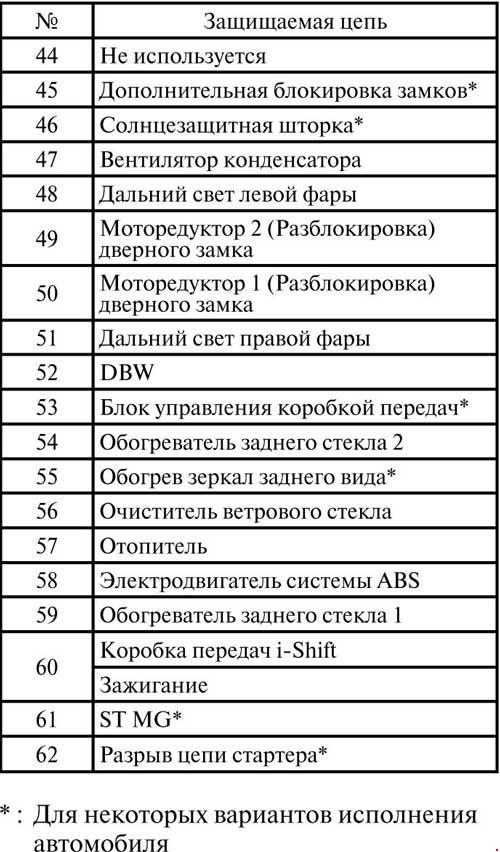

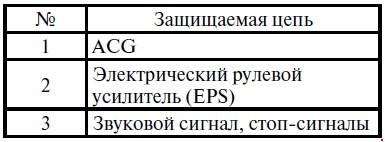

Схема расположения предохранителей приведена на наклейке. Ниже в таблице приведен полный перечень предохранителей автомобиля.
Замена этих предохранителей должна производиться специалистами дилерского центра.

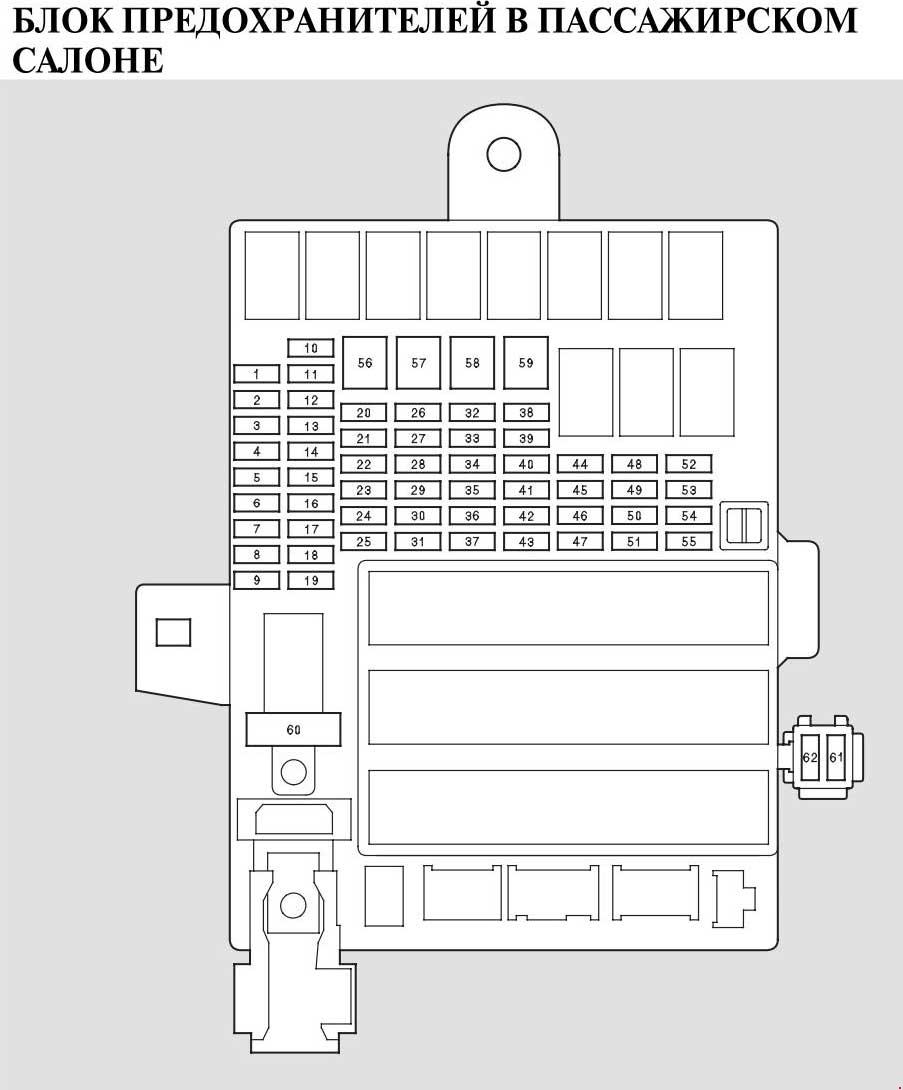

Предохранители, расположенные во внутреннем блоке предохранителей могут незначительно отличаться в зависимости от варианта исполнения автомобиля. Схема расположения предохранителей приведена на наклейке.
Частые вопросы: предохранители и реле Хонда Джазз
Где находится блок предохранителей на Хонда Джазз?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Хонда Джазз — в разделе о расположении блоков.
Какой предохранитель отвечает за магнитолу на Хонда Джазз?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Почему перегорают предохранители один за другим на Хонда Джазз?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Хонда Джазз?
Схема и таблица предохранителей Хонда Джазз — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Хонда Джазз?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Хонда Джазз и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Хонда Джазз?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Хонда Джазз?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.

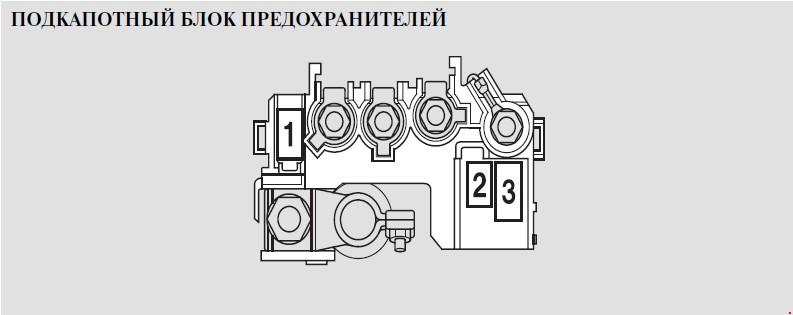

Где в Хонда Джазз находится блок под капотом?
В моторном отсеке — рядом с аккумуляторной батареей или на левой стойке. Точное место смотрите в разделе о расположении блоков.
