RU Схемы электрооборудования на Daewoo Tico с 1989 г.в. и младше, находятся ниже, а далее небольшое описание этой модели. 4-местный хэтчбек Daewoo Tico сходил с конвейера с 1989 года по 2001 год. Базой для Дэу Тико послужил японский автомобиль — Suzuki Alto 1988 г.в. При сложении спинки заднего сиденья багажник Дэу Тико увеличивается с начальных 145 литров до максимальных 1050 литров. Фон приборов в салоне решили оставить синим. В салоне Дэу Тико, благодаря отличной шумоизоляции, достаточно тихо и комфортно.

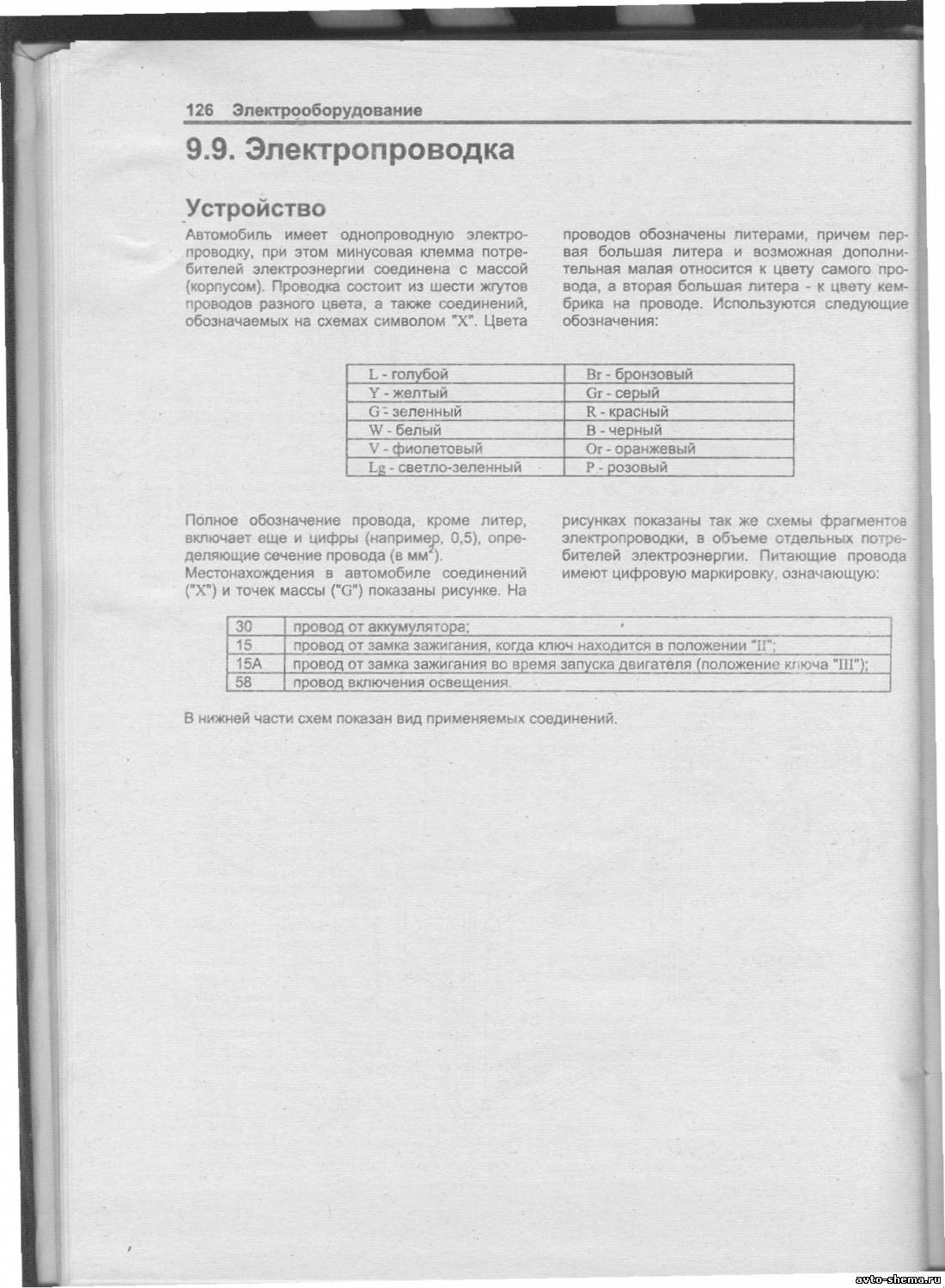

Описание и цветность проводки

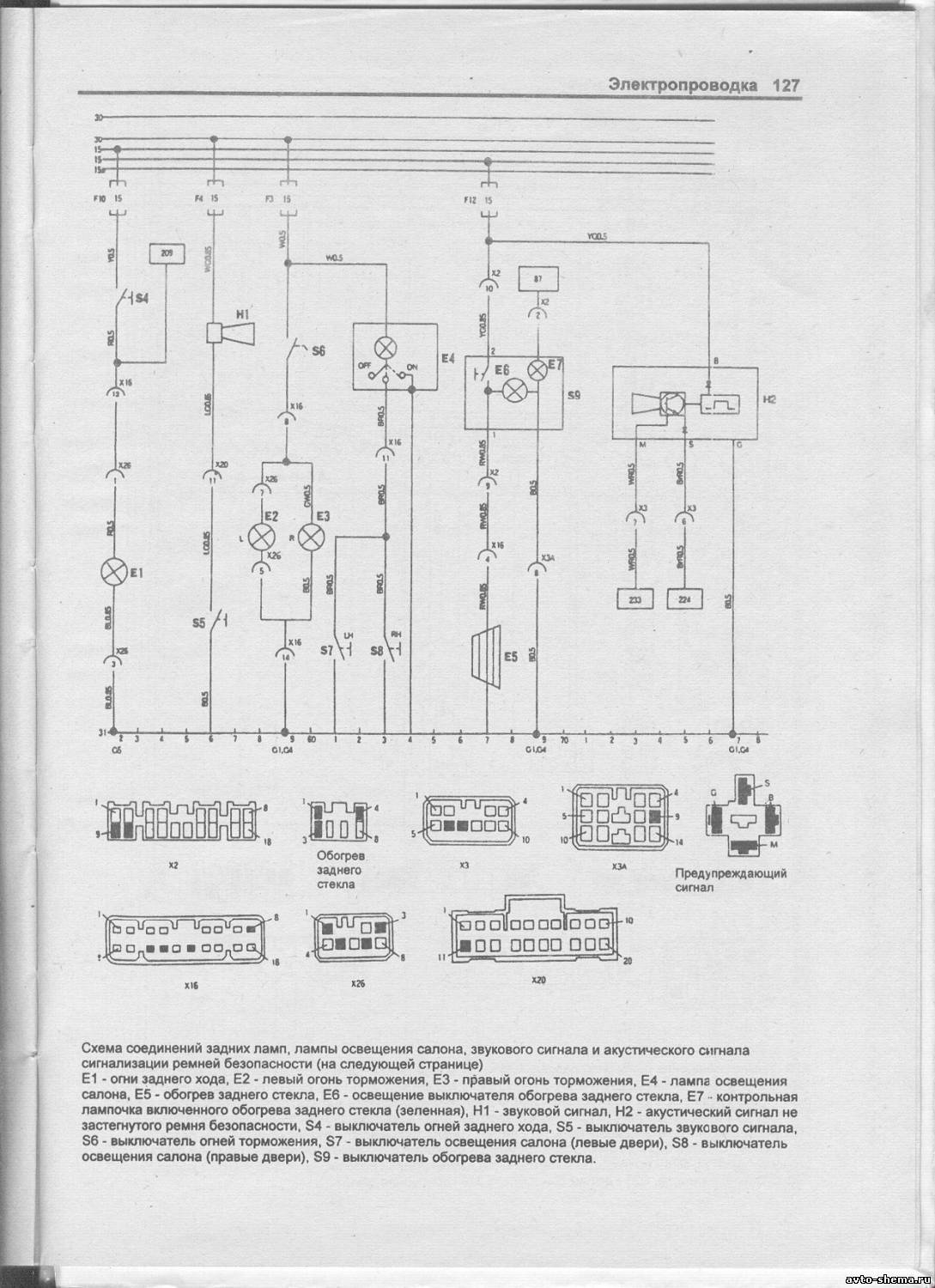

Схема соединений задних ламп освещения салона, звукового сигнала и акустического сигнала сигнализации ремней безопасности

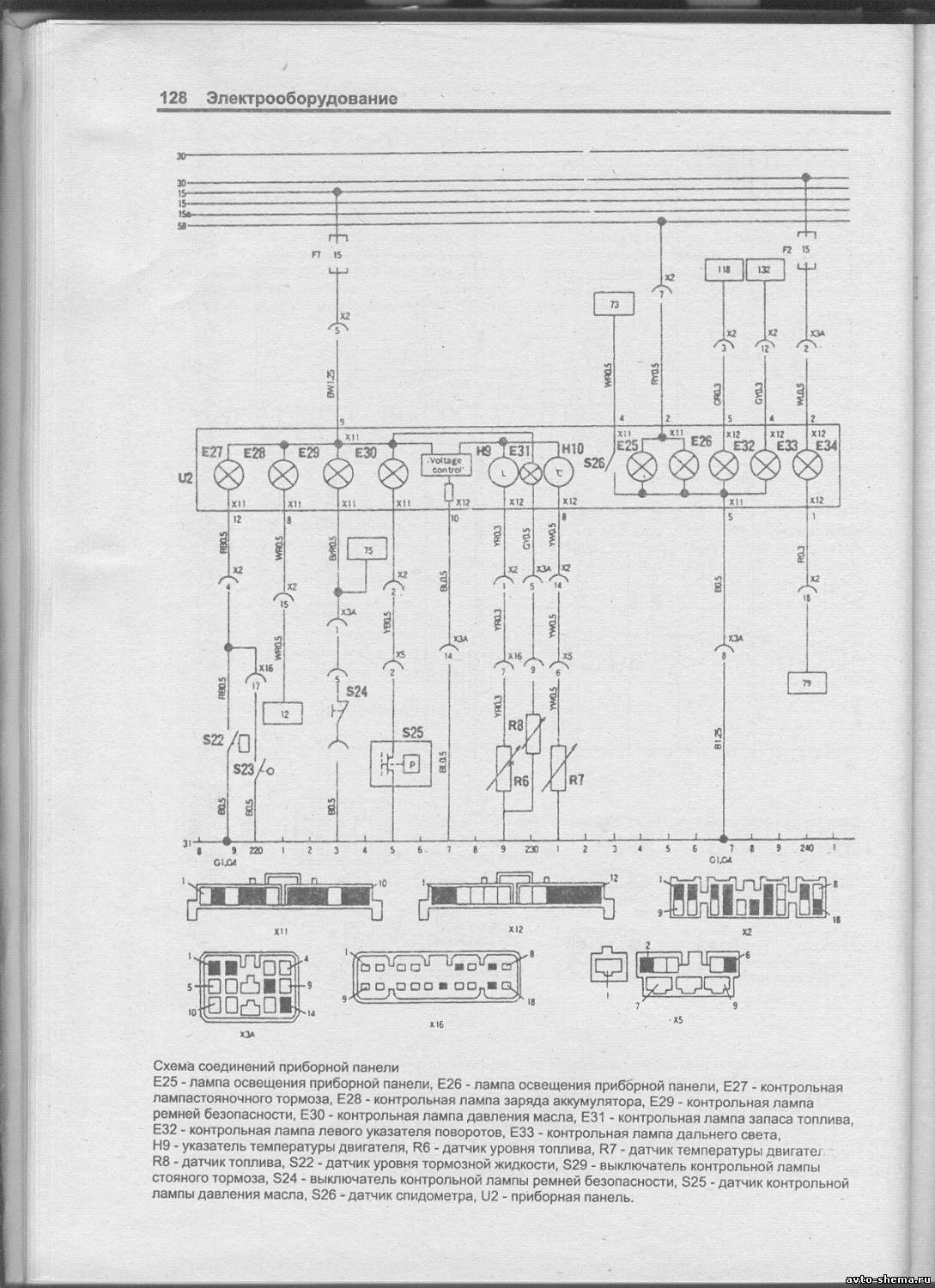

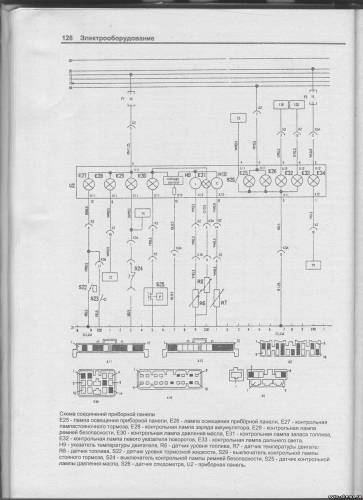

Электросхема соединений приборной панели
Частые вопросы: предохранители и реле Дэу Тико
Где находится блок предохранителей на Дэу Тико?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Дэу Тико — в разделе о расположении блоков.
Почему перегорают предохранители один за другим на Дэу Тико?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Дэу Тико?
Схема и таблица предохранителей Дэу Тико — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Дэу Тико?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Дэу Тико и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Дэу Тико?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Дэу Тико?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
Где в Дэу Тико находится блок под капотом?
В моторном отсеке — рядом с аккумуляторной батареей или на левой стойке. Точное место смотрите в разделе о расположении блоков.
Что делать, если в Дэу Тико сгорел предохранитель питания?
Не ставьте «жучок» и не увеличивайте номинал. Найдите позицию в таблице, проверьте цепь на короткое замыкание и поставьте штатный предохранитель.
