RU Представляем вашему вниманию, схемы электрооборудования на Subaru Forester 1997-2005 г.в. Задняя подвеска — независимая, стоечного типа, с телескопическими амортизаторами, организована посредством поперечной балки, одного продольного и двух (переднего и заднего) параллельно установленных поперечных рычагов и стабилизатора поперечной устойчивости. Рулевой привод организован посредством реечной передачи и двух поперечных рулевых тяг. В стандартную комплектацию входит система гидроусиления руля.

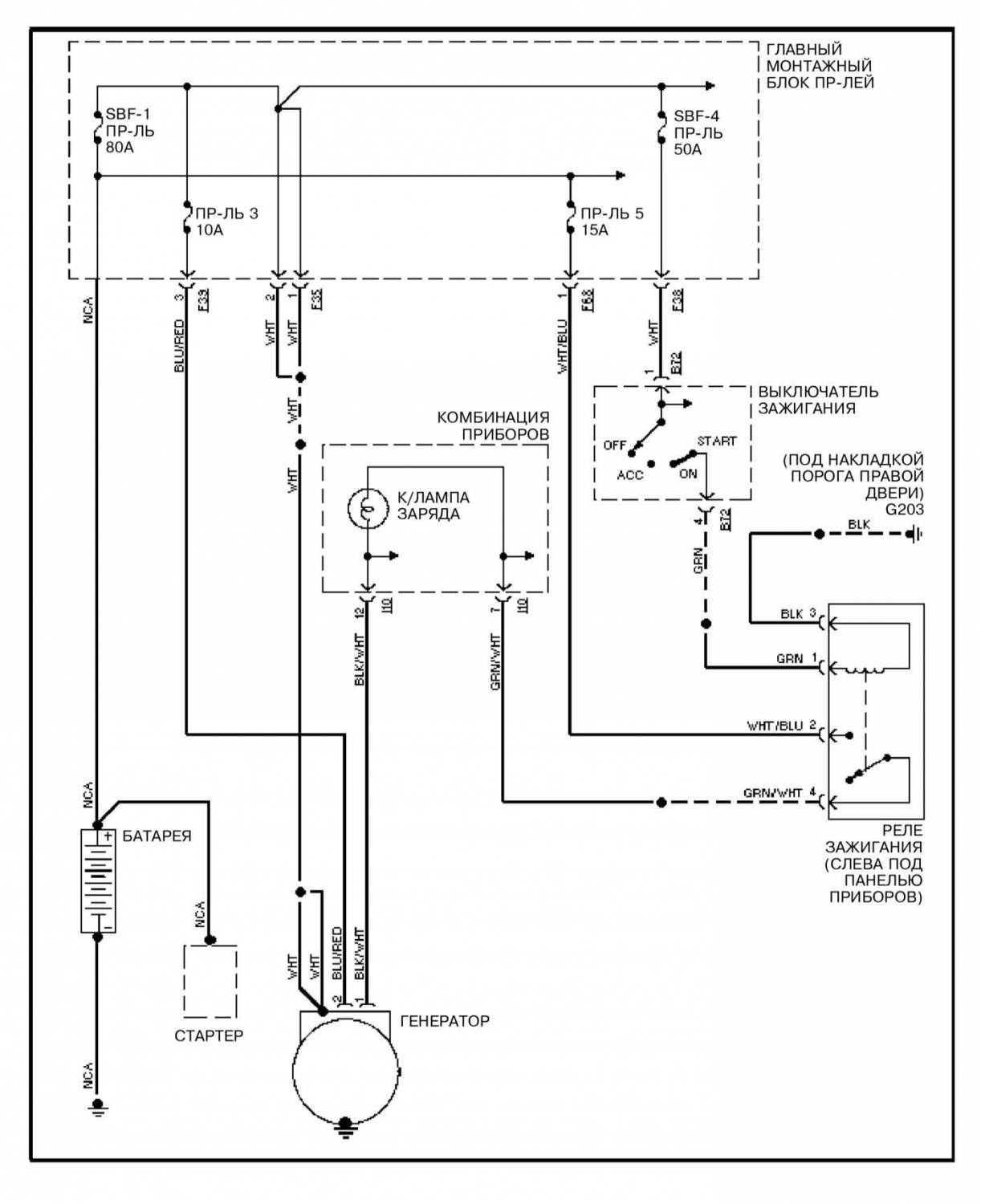

Схема системы заряда на Субару Форестер

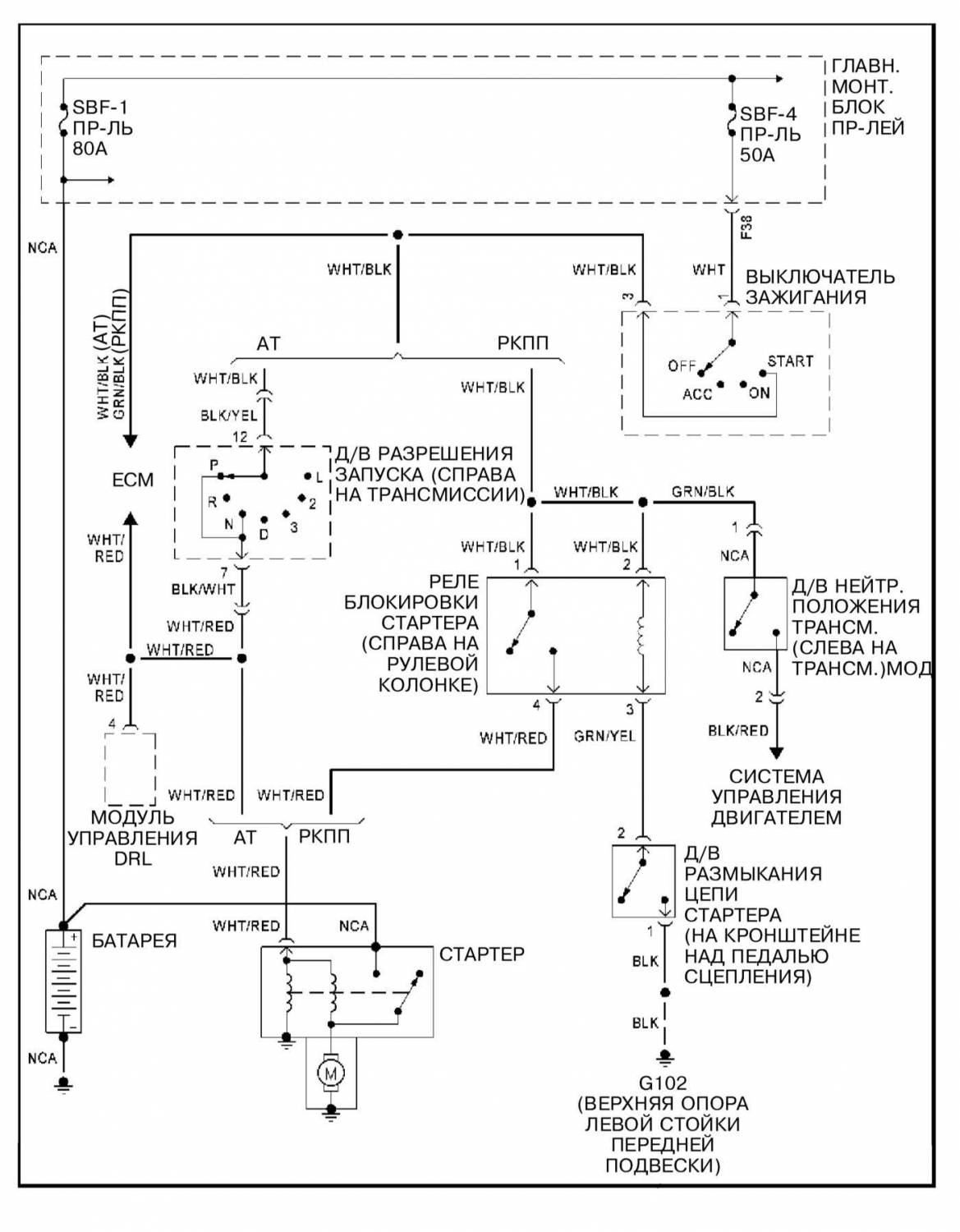

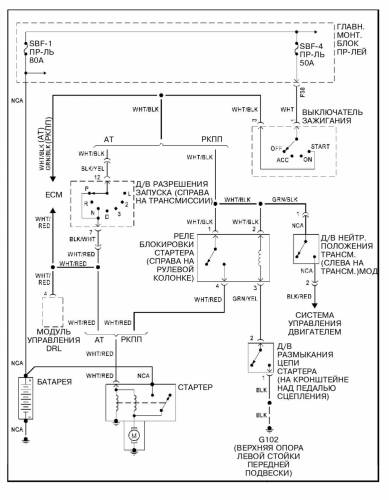

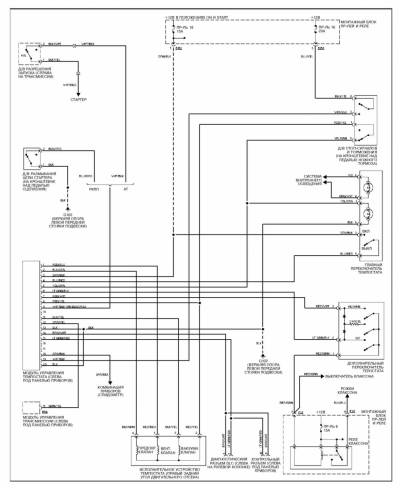

Схема системы запуска

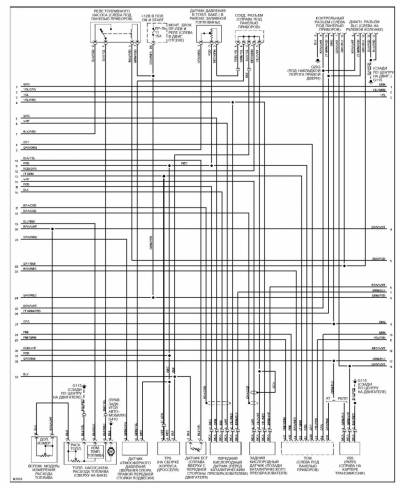

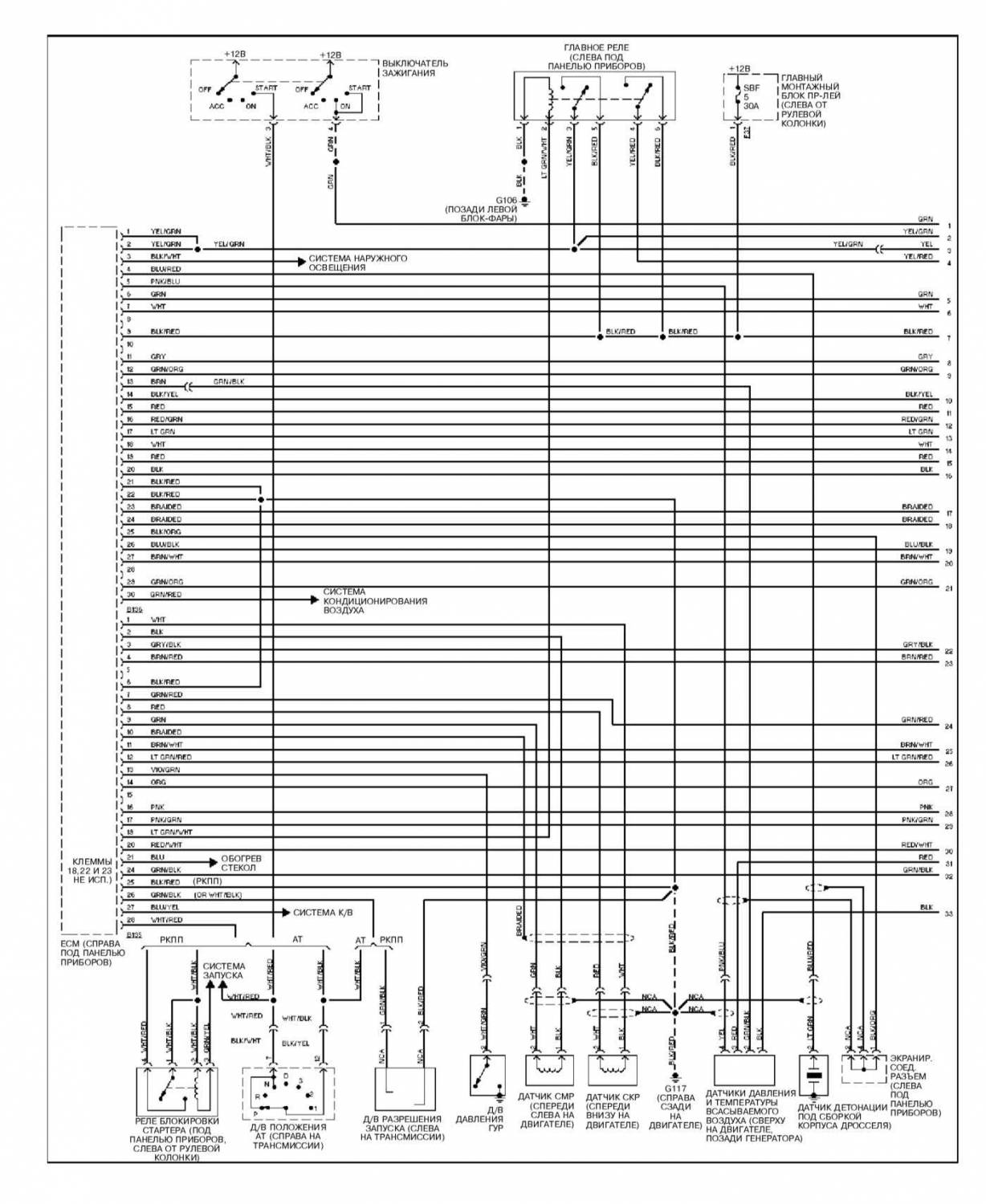

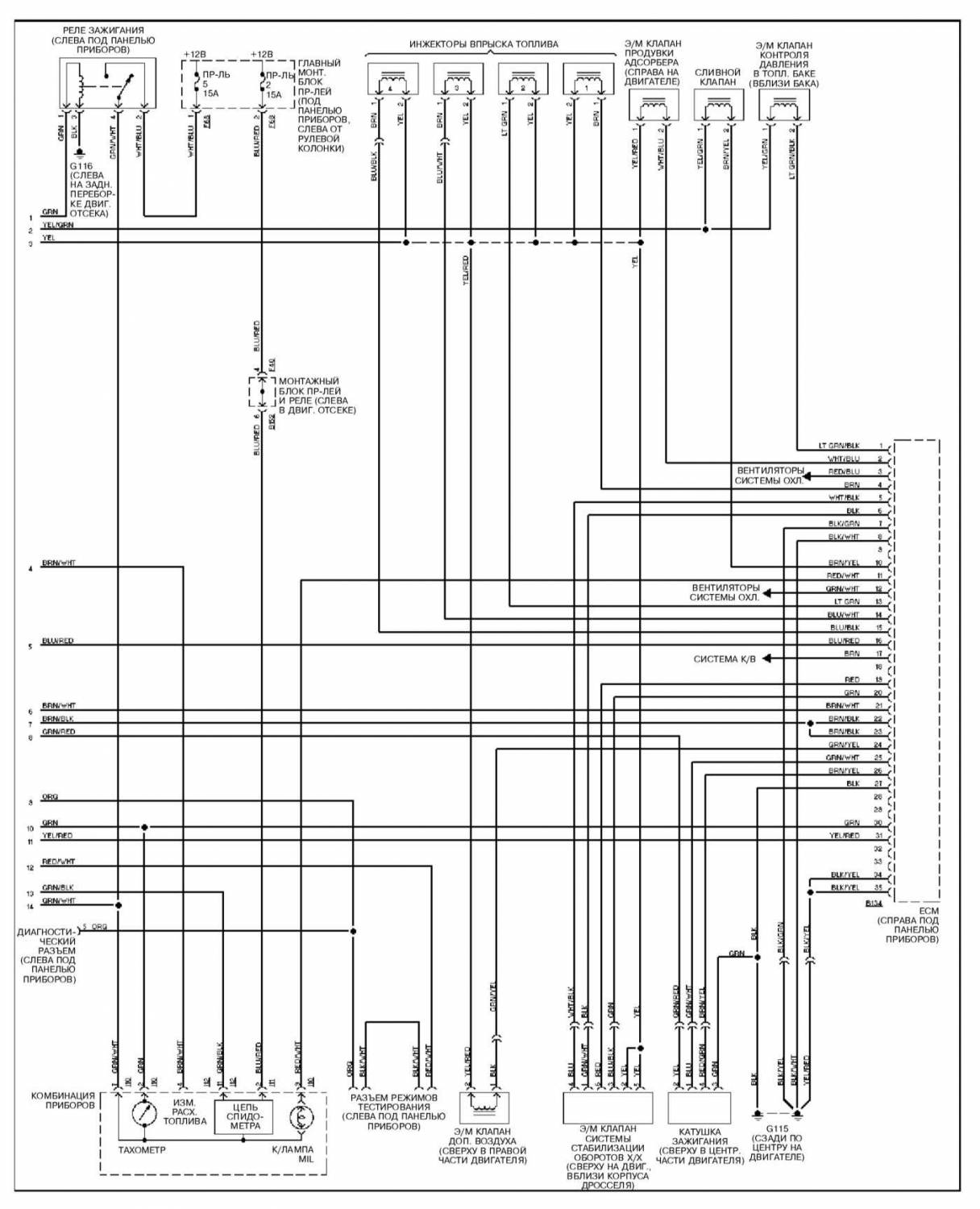

Электросхема управления двигателем

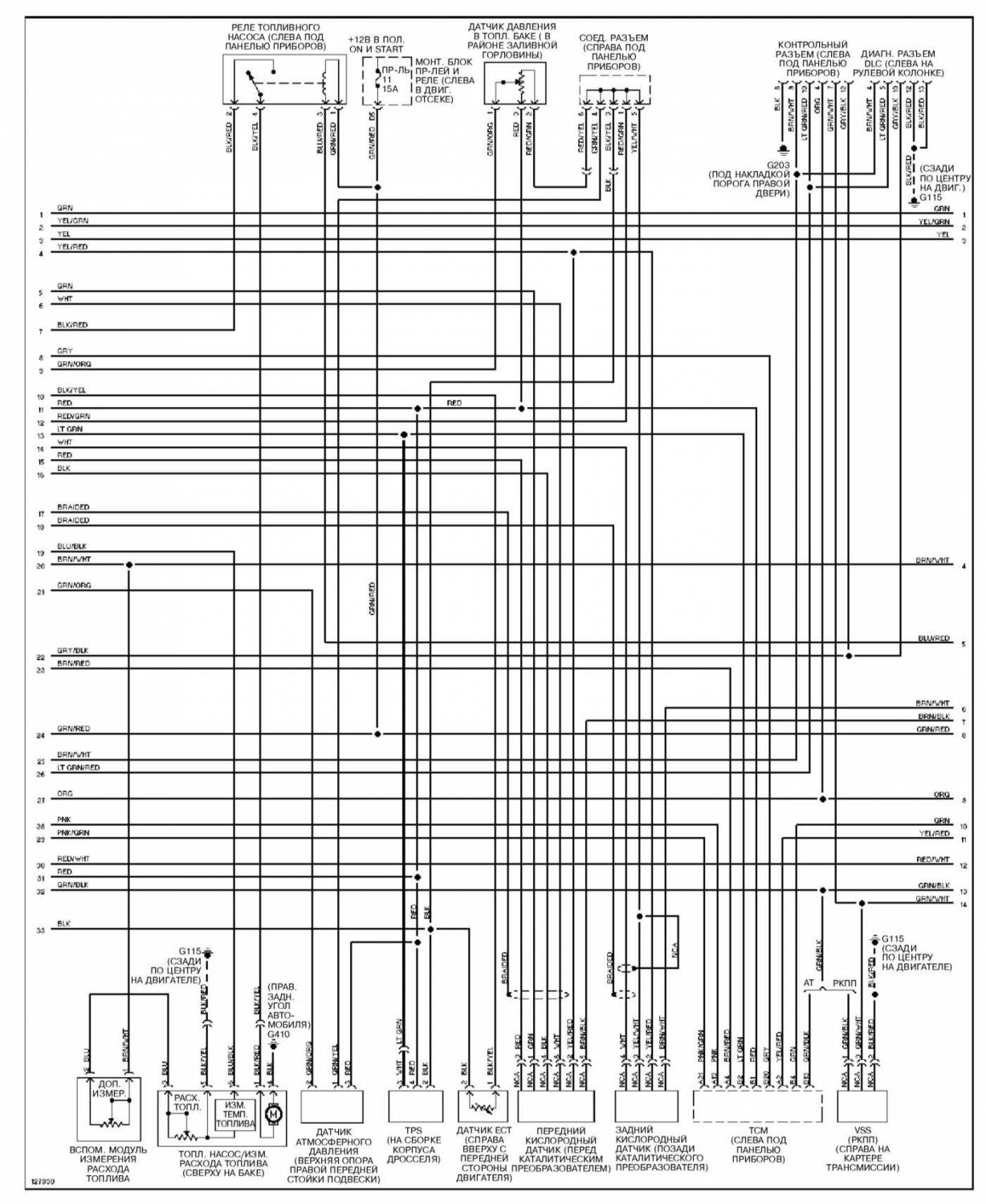

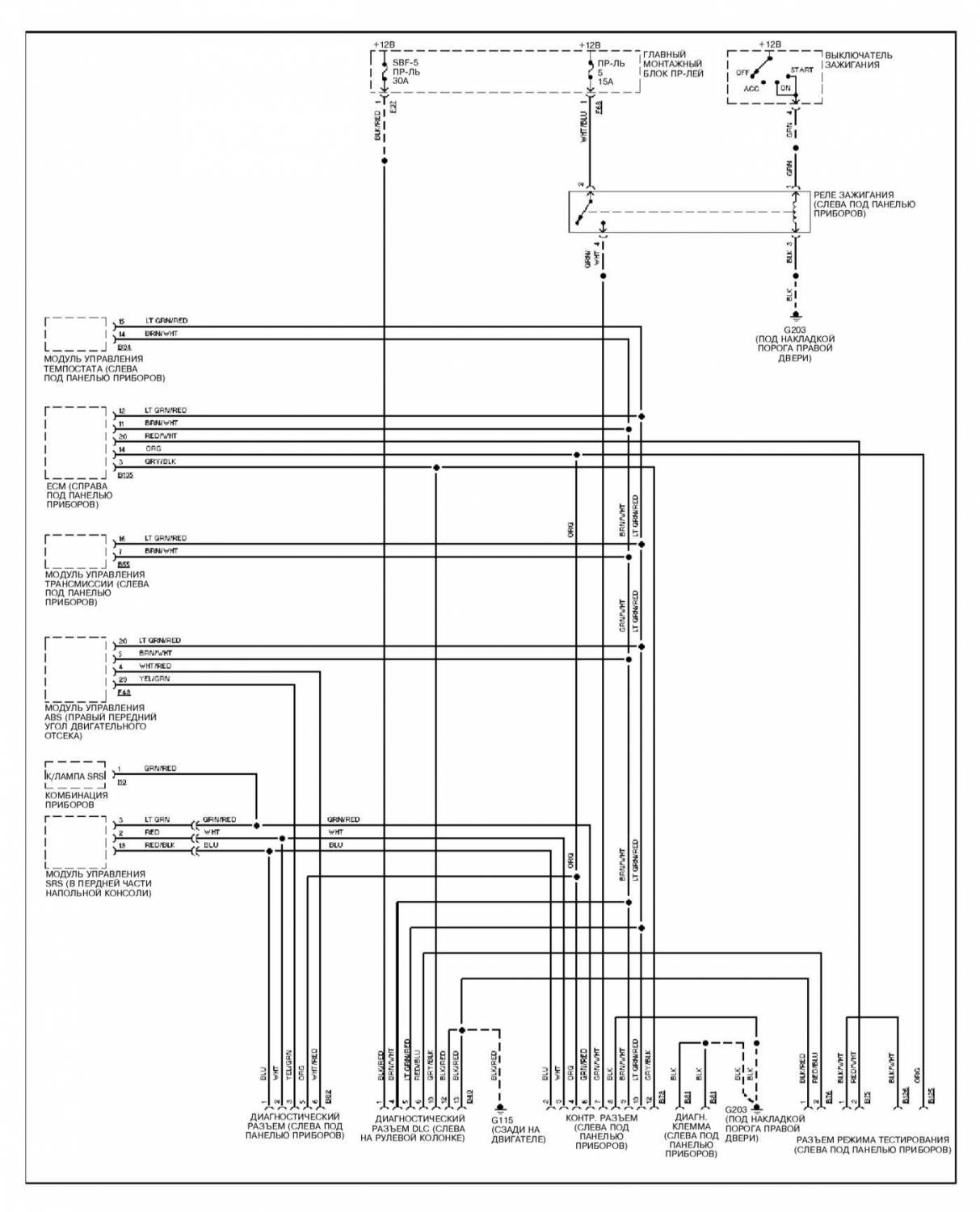

Диагностические разъемы — схема

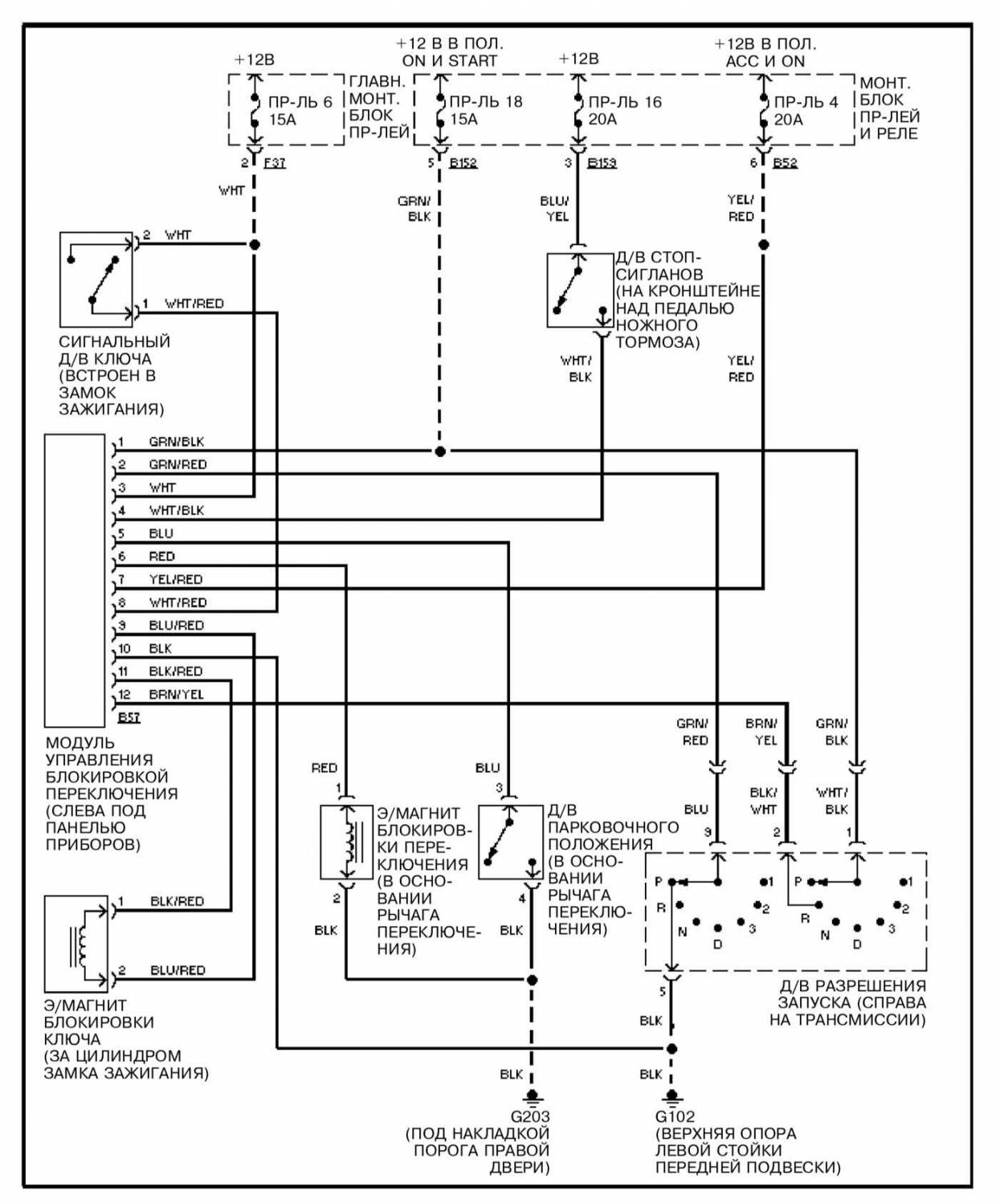

Блокировка переключения — эл.схема

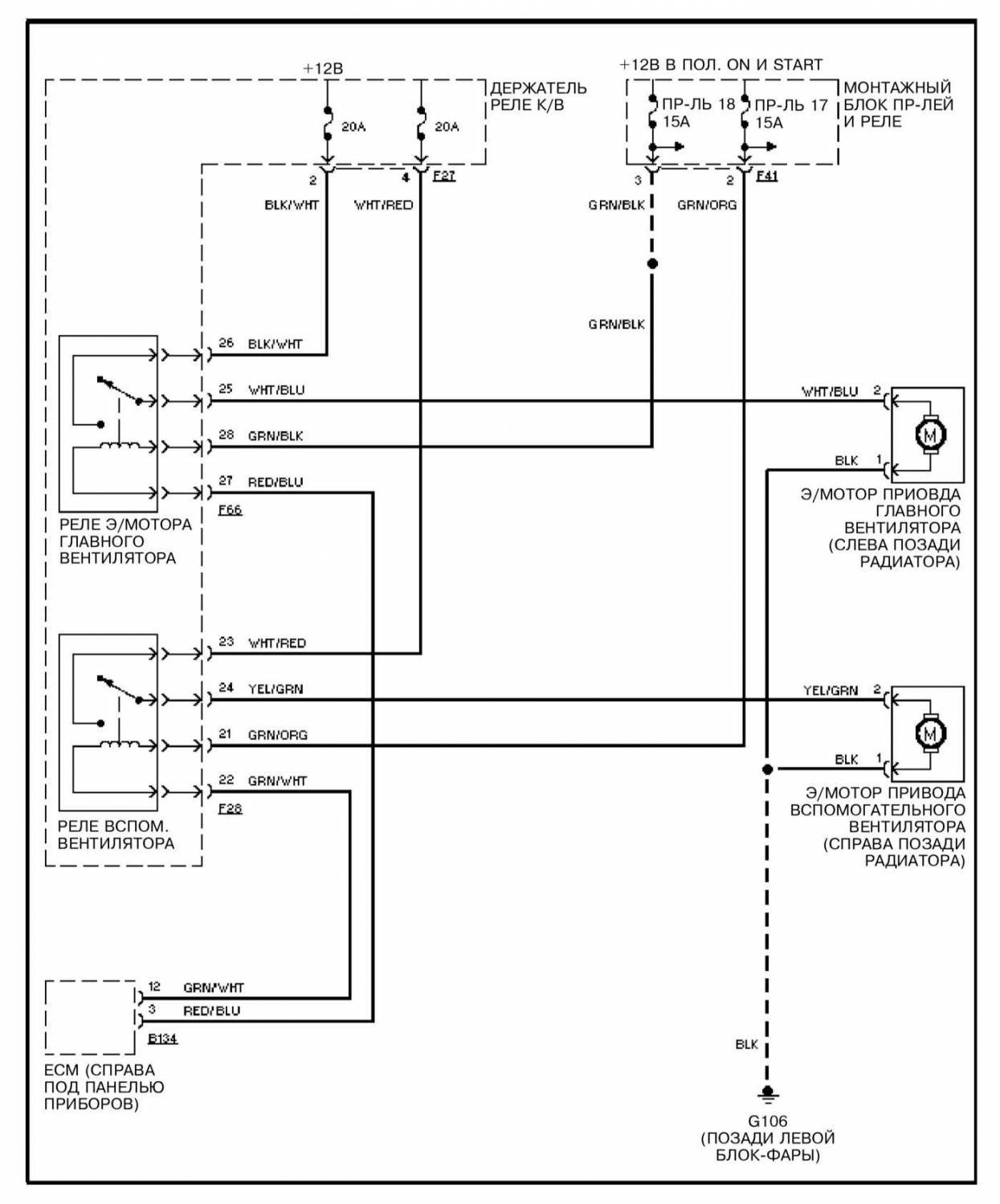

Вентиляторы системы охлаждения — электросхема

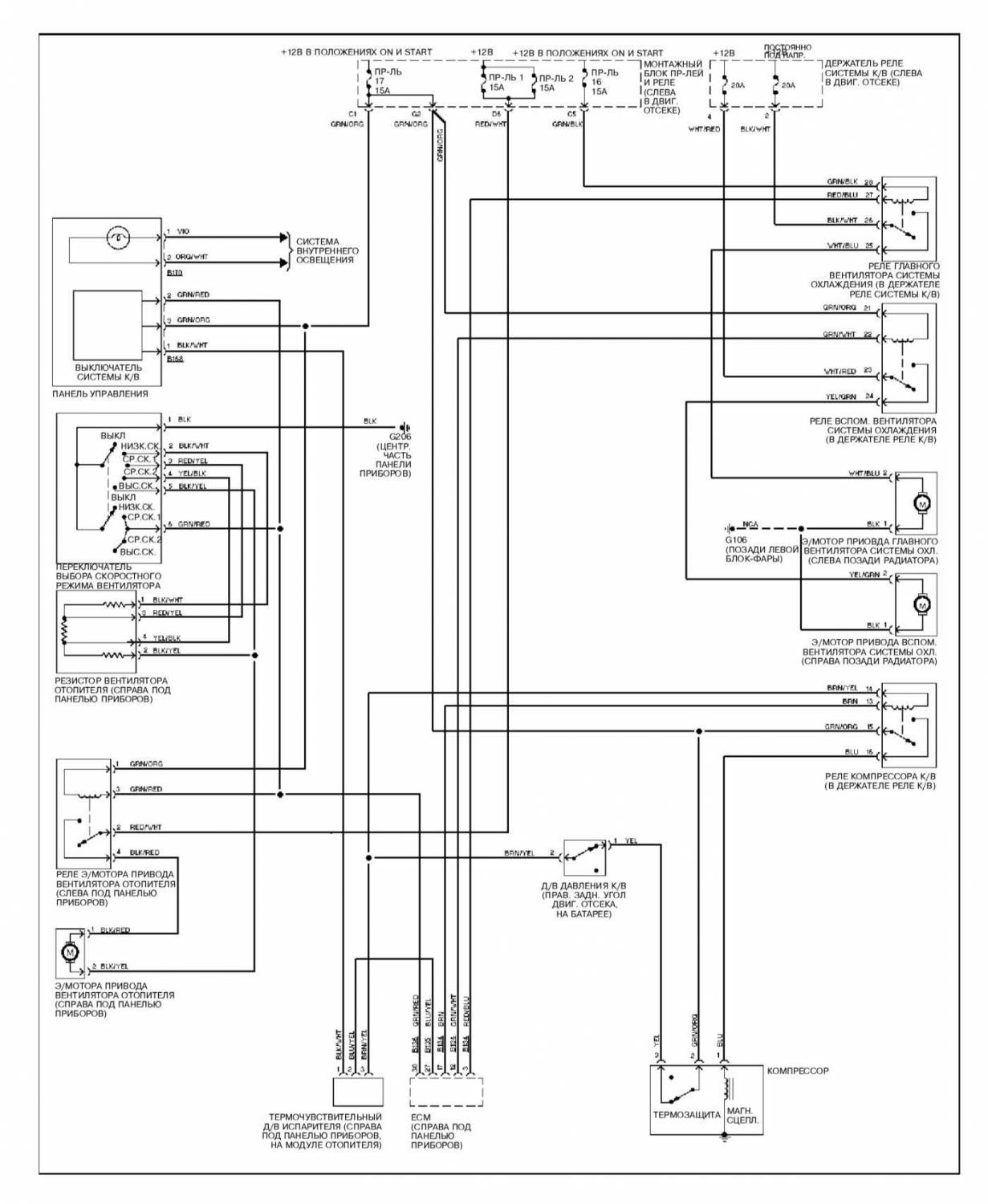

Схема системы кондиционирования воздуха с ручным управлением

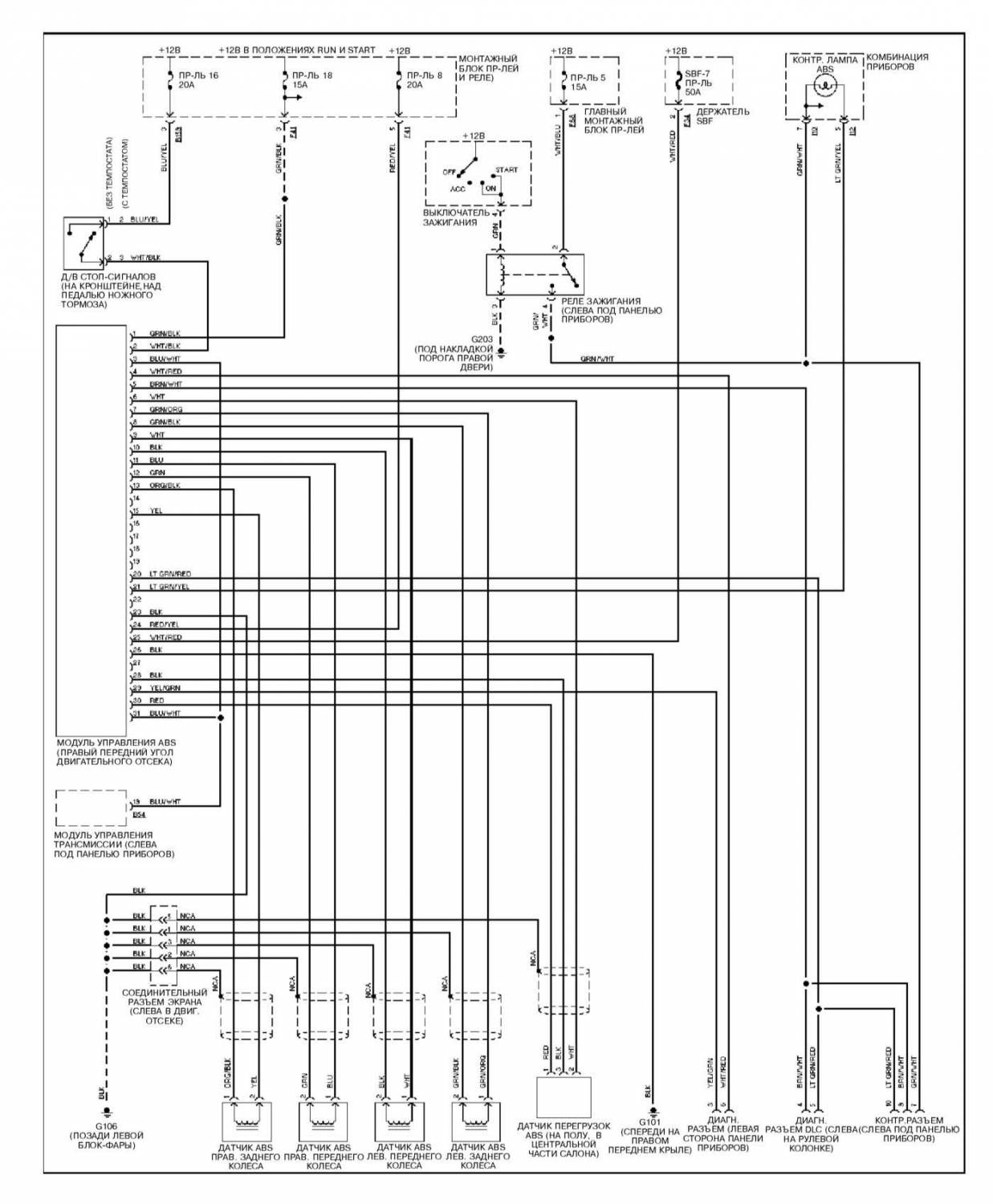

Электросхема ABS на Субару Форестер

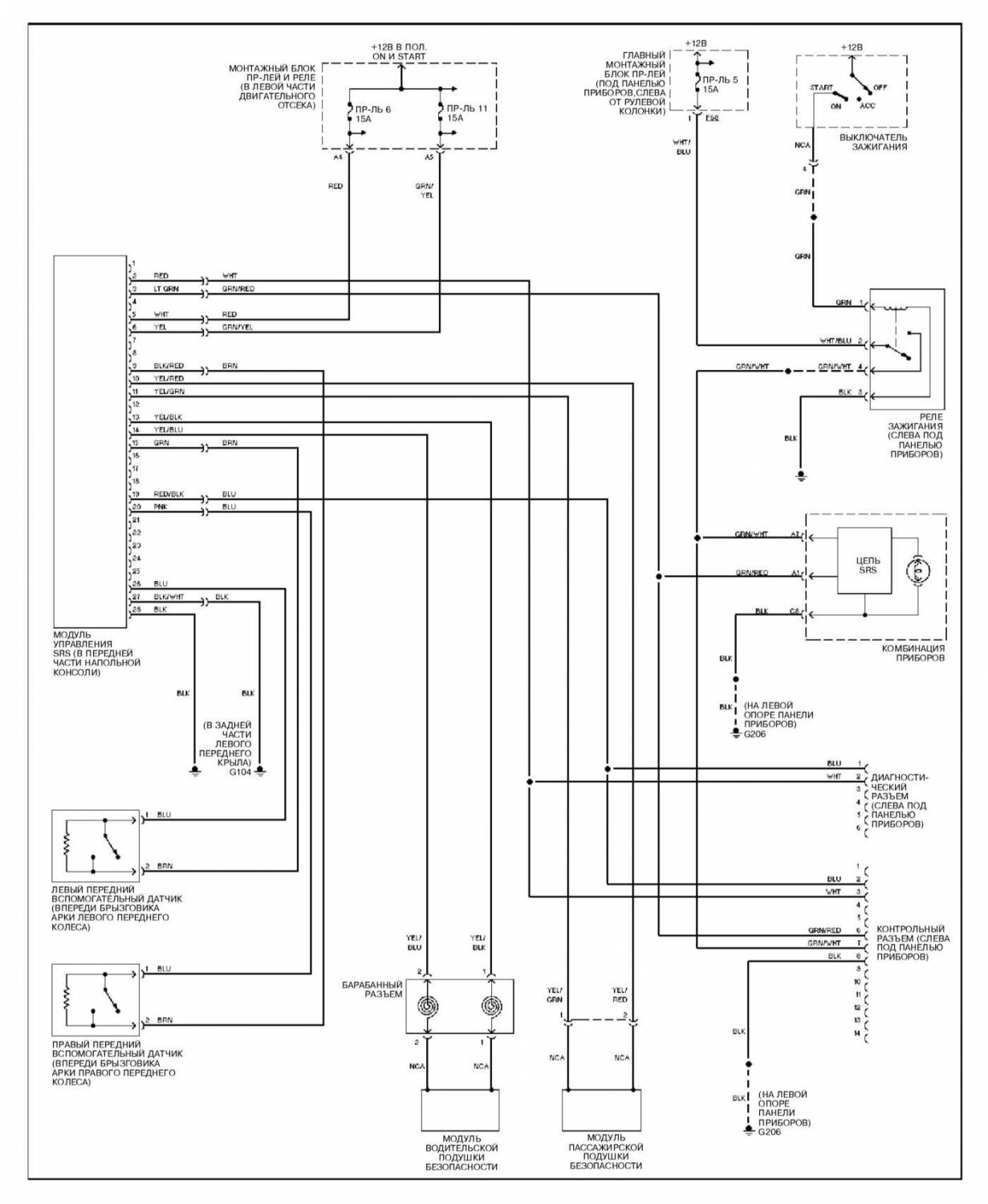

Схема системы SRS на Subaru Forester

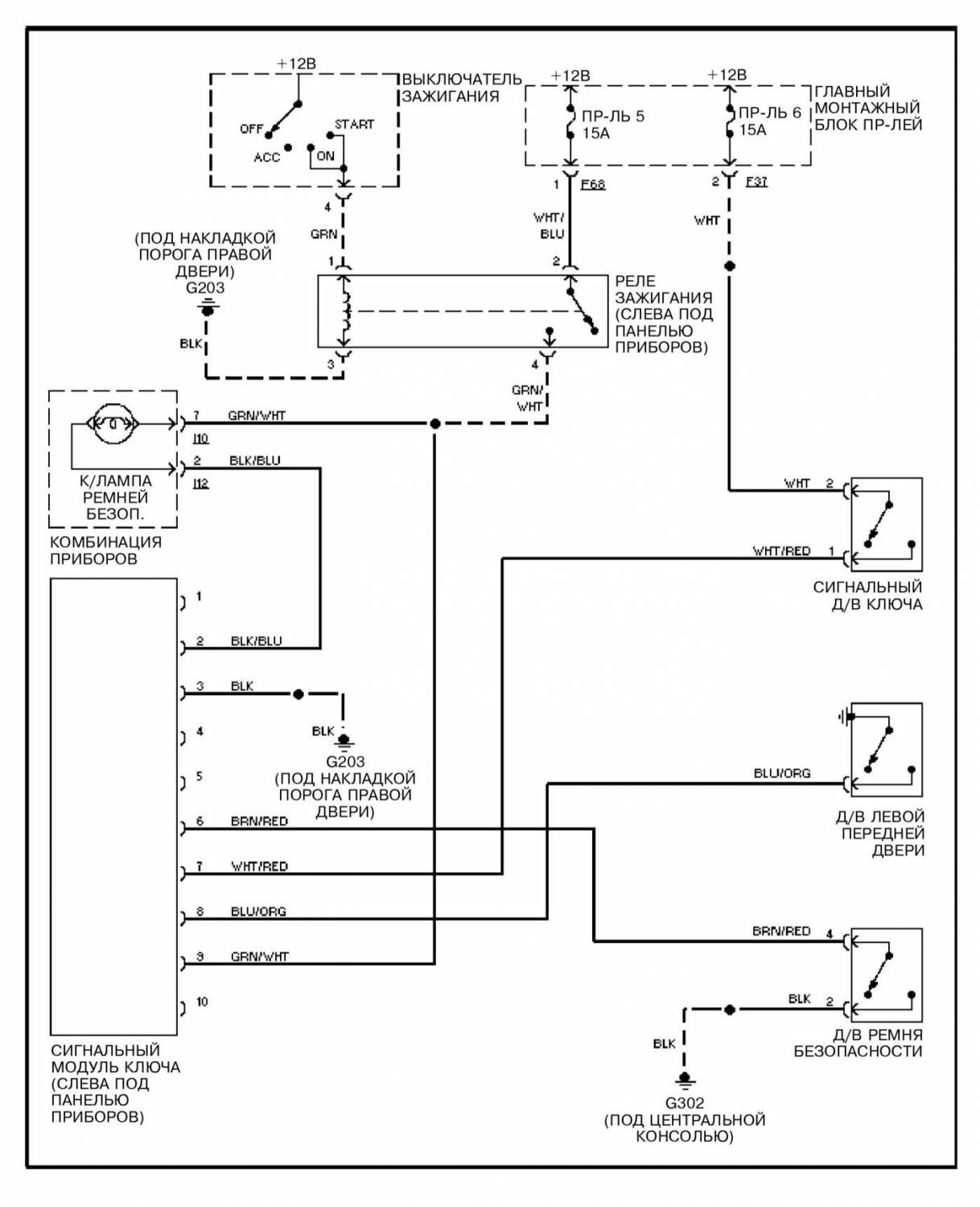

Схема сигнальной системы предупреждения

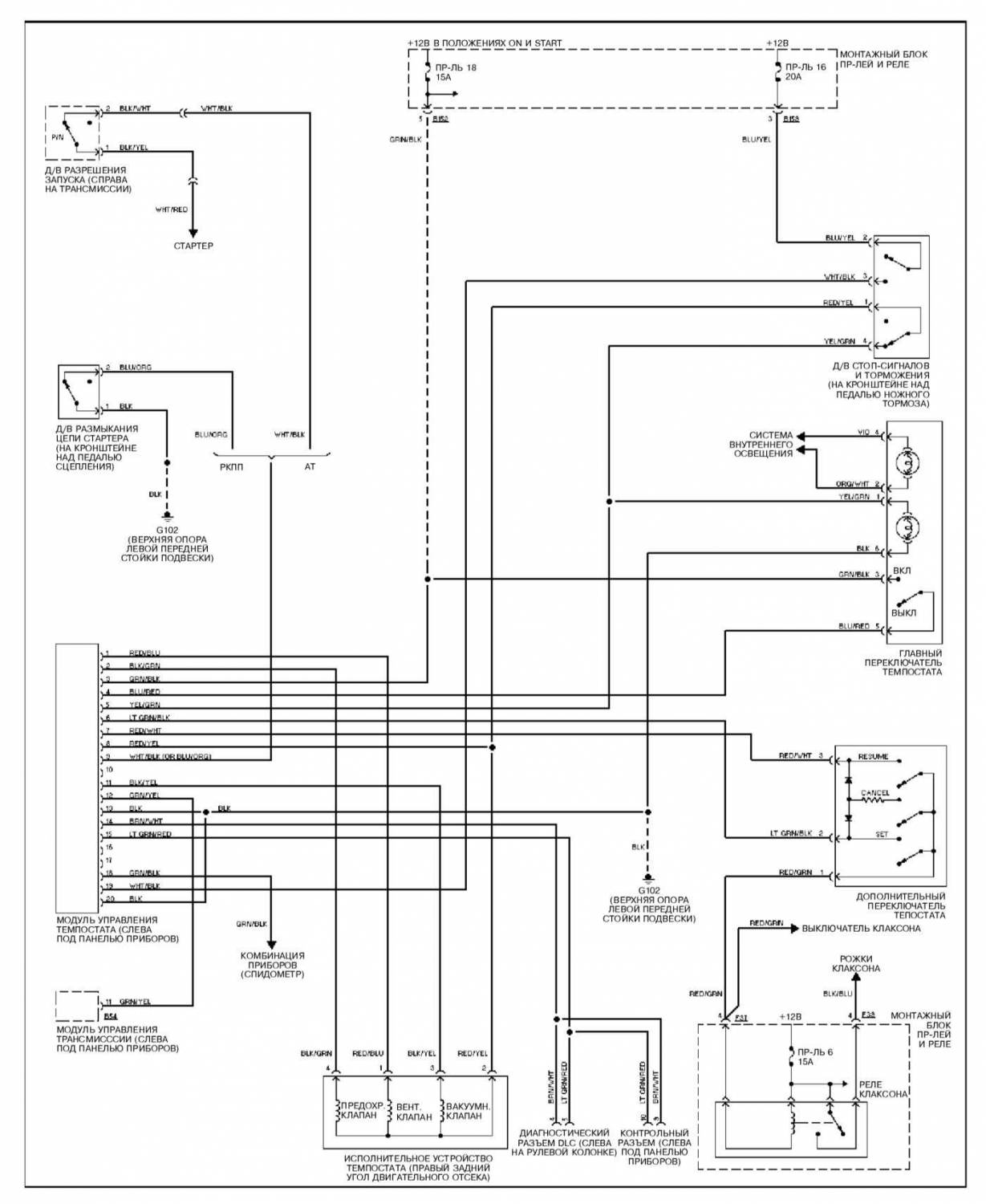

Электросхема темпостата на Субару Форестер

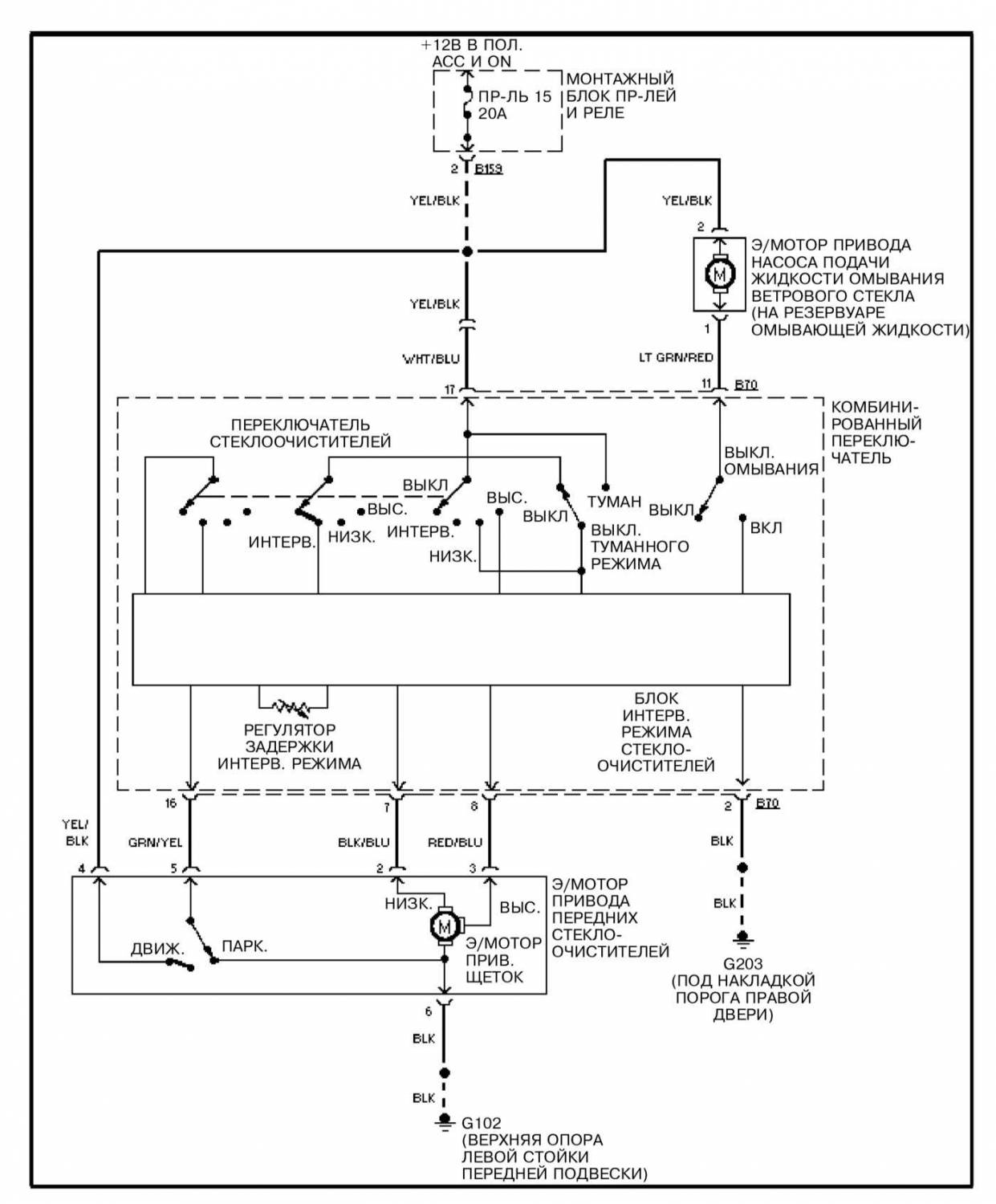

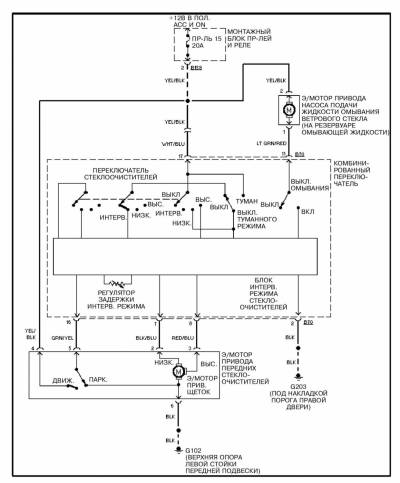

Эл.схема очистителей/омывателей ветрового стекла

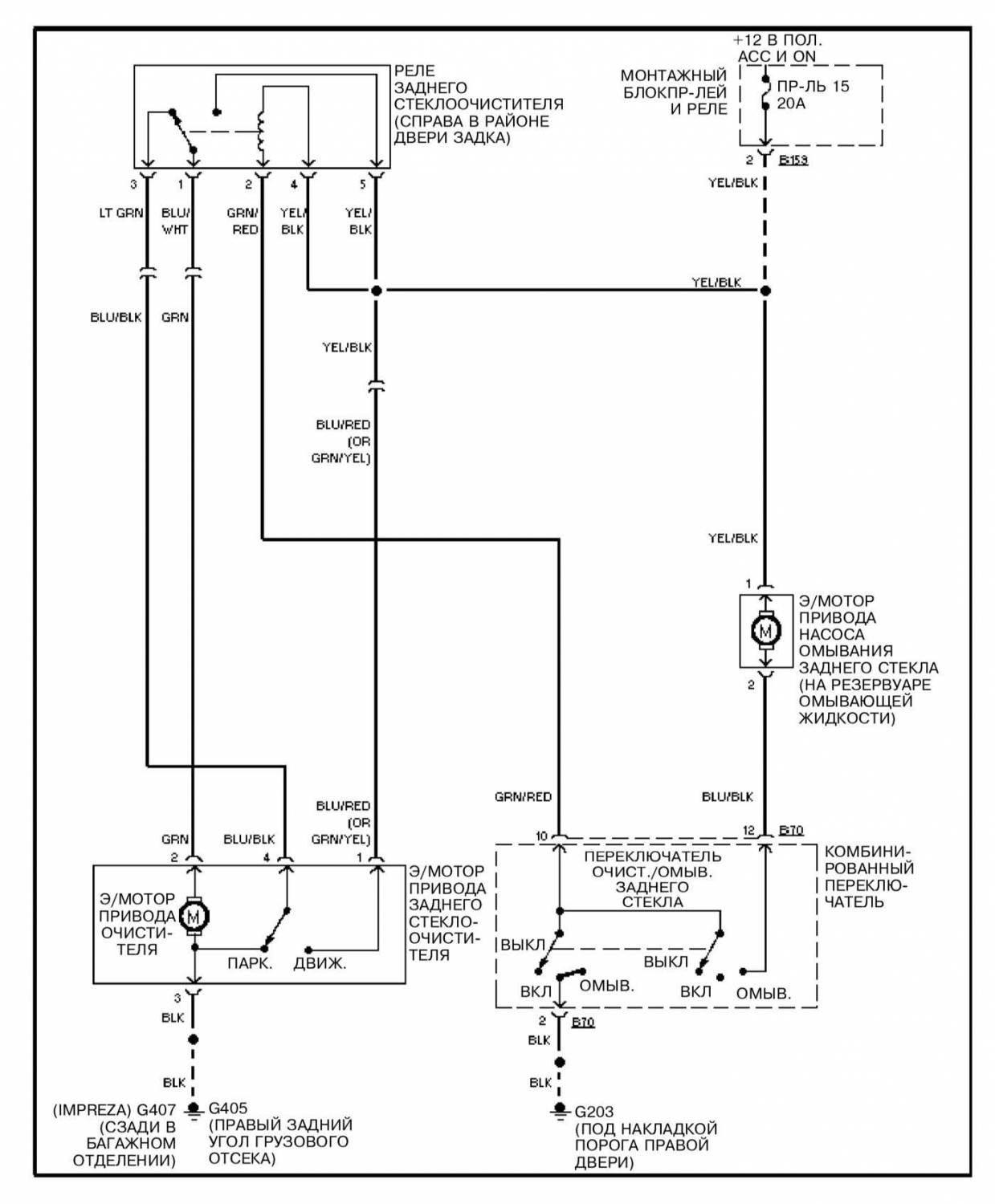

Схема очистителей/омывателей заднего стекла

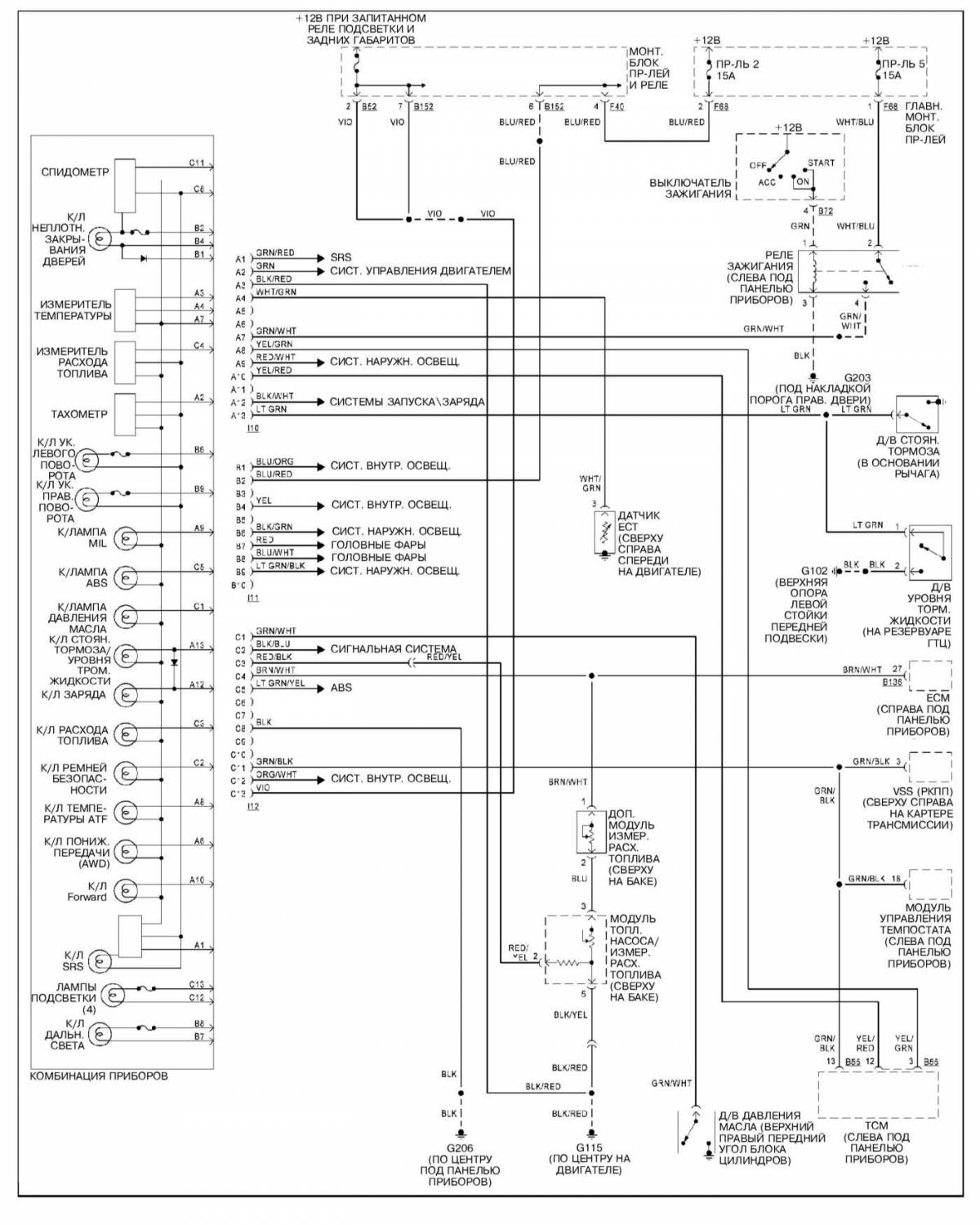

Комбинация приборов — схема

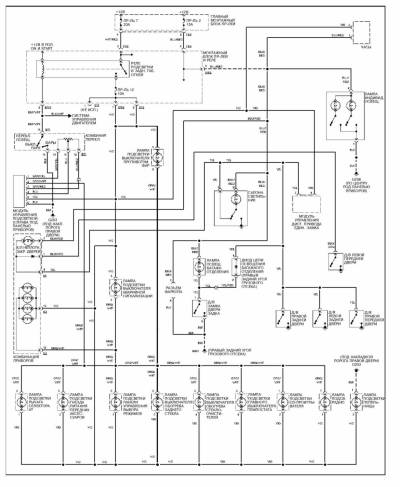

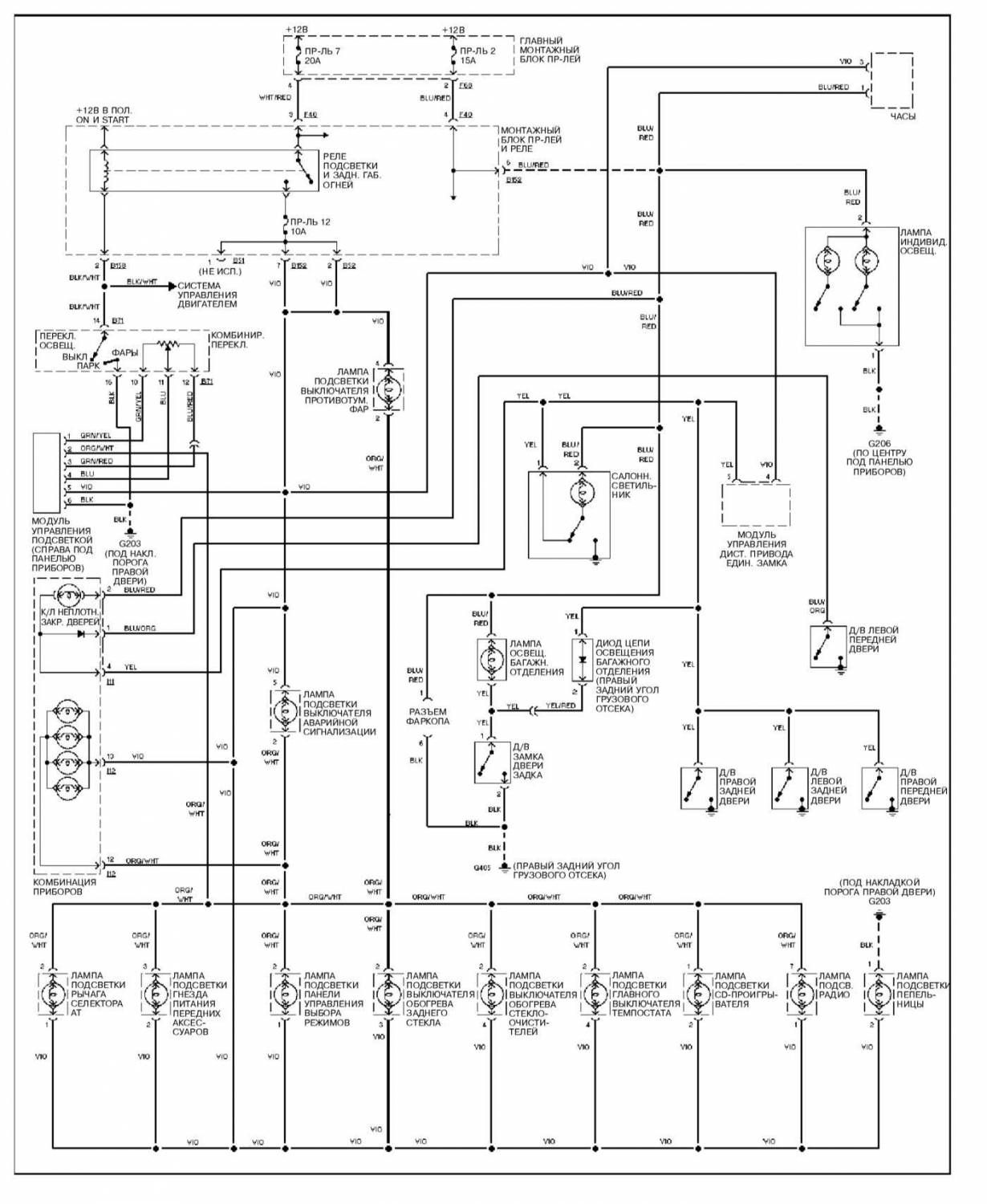

Внутреннее освещение — электросхема

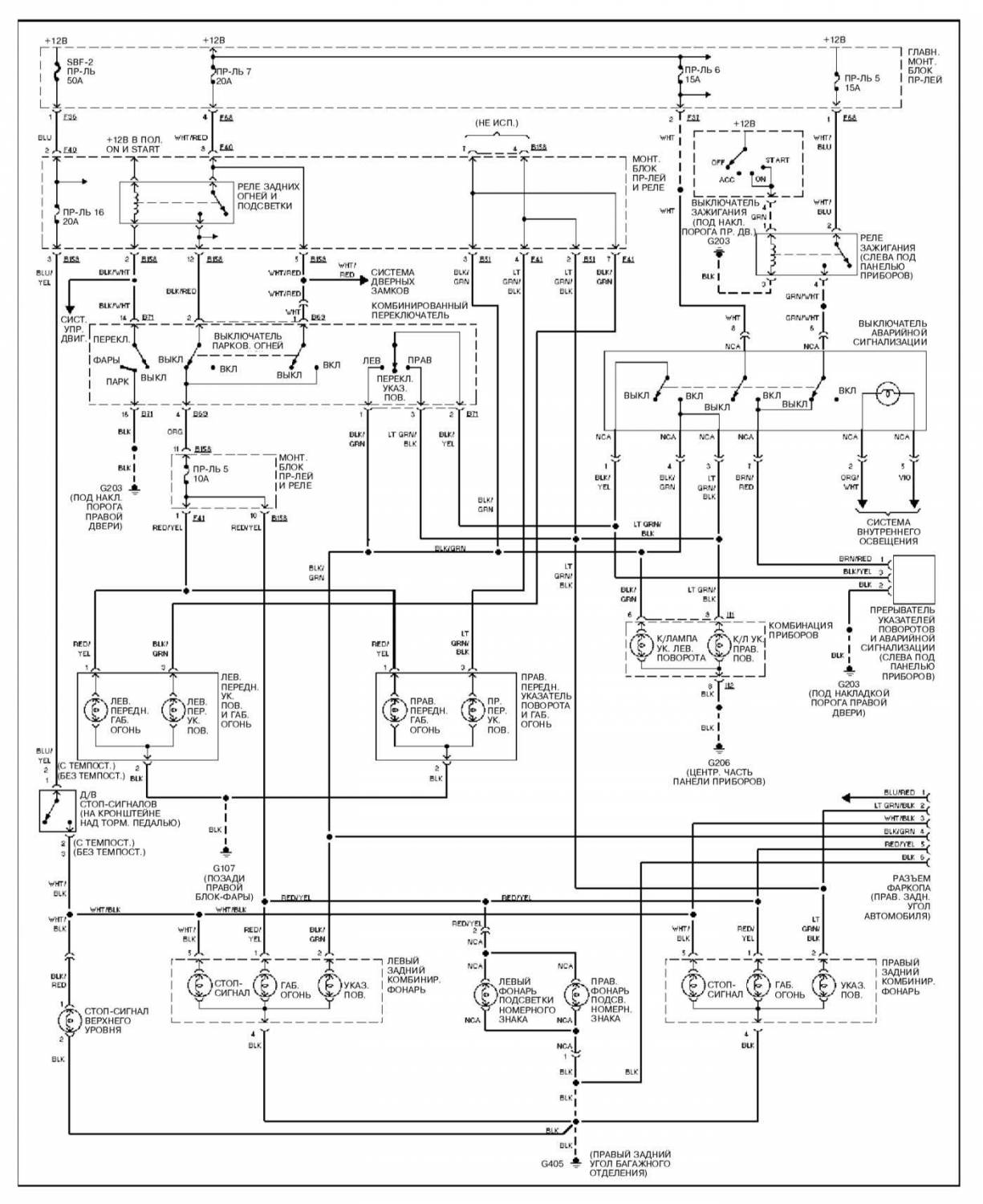

Наружные осветительные и сигнальные приборы — схема

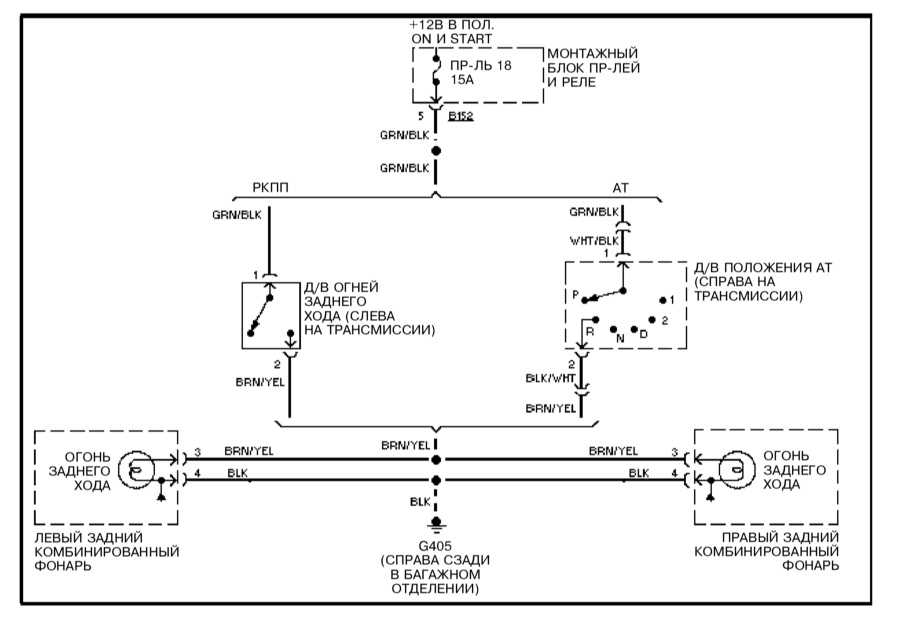

Огни заднего хода — эл.схема

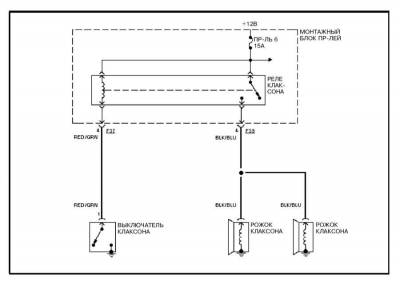

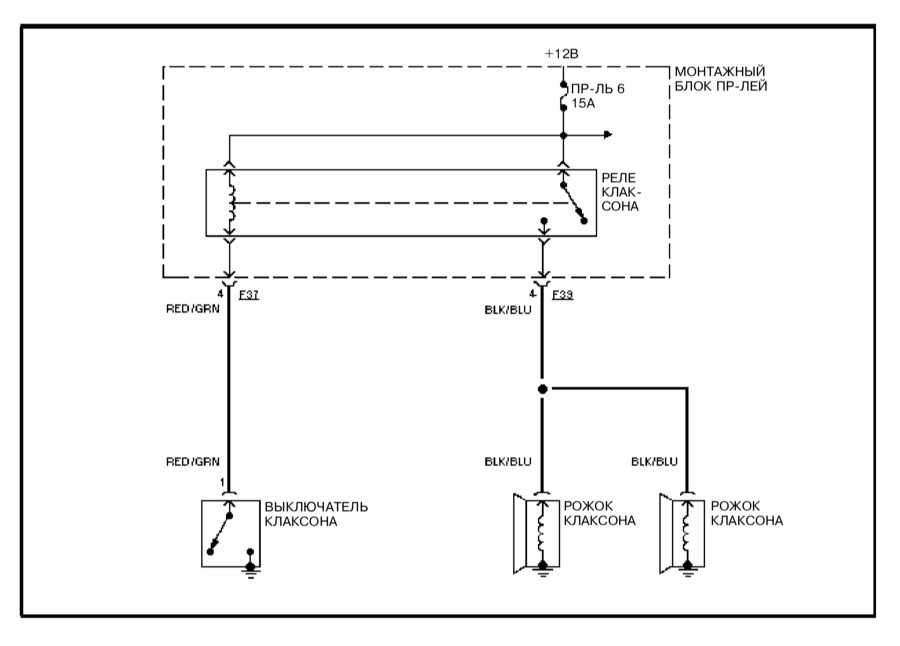

Электросхема клаксона на Subaru Forester
