Схема автомобиля — Лада Самара

Представляем принципиальные схемы электрооборудования на ВАЗ 2109 1987+ г.в. Переднеприводный ВАЗ-2109 начали продавать с 1987 года. А более удачную модификацию «девятки» ВАЗ-21093 выпустили в 1990-м году, естественно, с повышением цены по сравнению с 2109. Новое решение передней части с коротким крылом и отдельным сегментом передка и радиатора было выполнено в связи с унификацией с седаном ВАЗ-21099, на котором устанавливали «длинные» крылья. Салон идентичен другим моделям «Спутника». С начала 90-х автомобили в комплектации «Люкс» оснащают иной, более современной панелью приборов с тахометром и маршрутным компьютером. Применяемая гамма двигателей пополнилась мотором с системой распределенного впрыска топлива, обеспечивающим повышение динамических свойств и улучшения топливной экономичности. На часть выпуска автомобилей предусмотрена установка противоугонной системы. Дополнительные удобства создают осуществляемые с места водителя электроблокировка дверей и электроуправление стеклоподъемниками. Бортовая система контроля напоминает о непристегнутых ремнях безопасности, неполном закрытии дверей, оставленном ключе зажигания и работоспособности отдельных узлов.

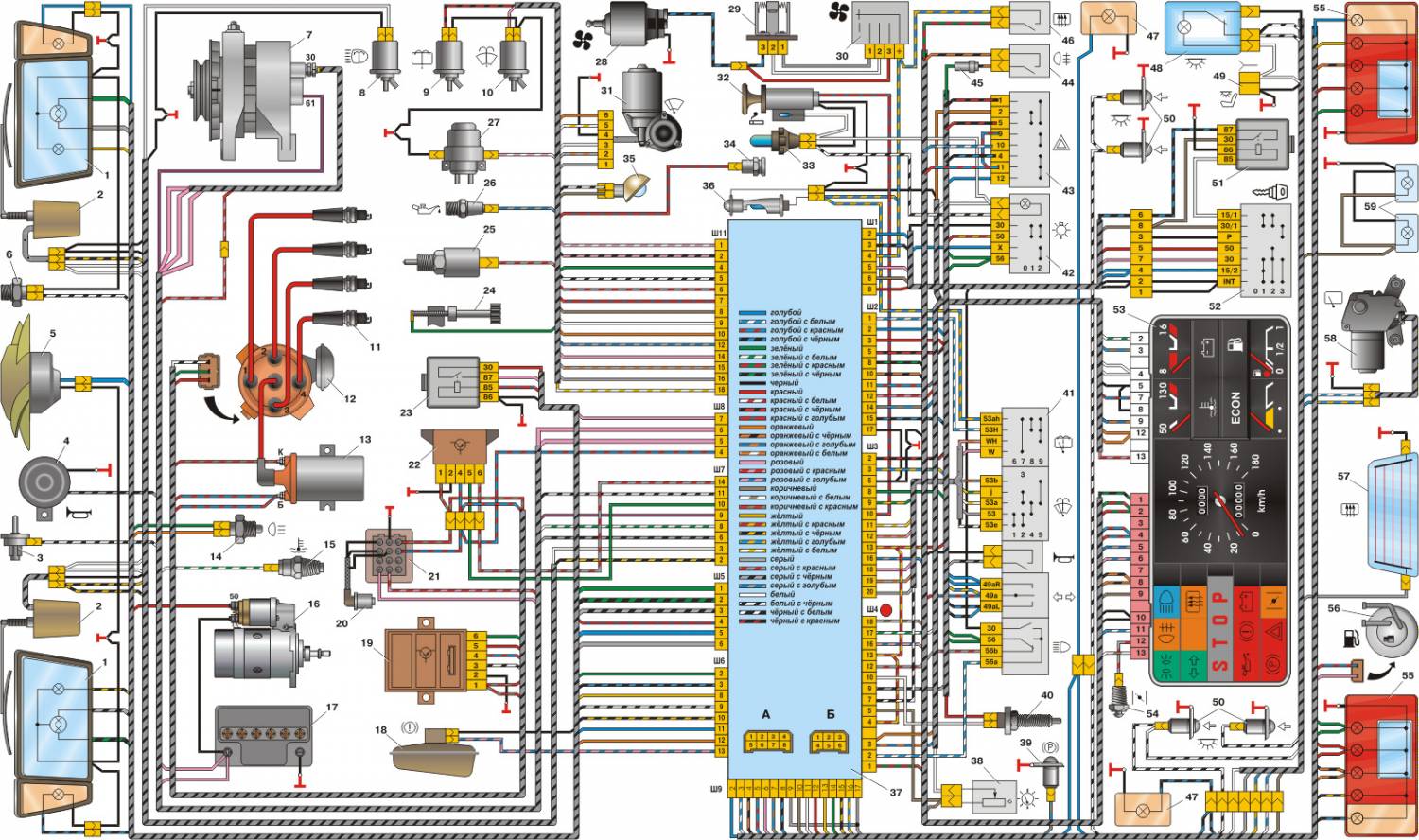

Электросхема оборудования на Лада Самара

1 – блок-фара 31 – электродвигатель очистителя ветрового стекла
2 — электродвигатель очистителя фар (устанавливается на части выпускаемых автомобилей) 32 – прикуриватель
3 – выключатель подкапотной лампы 33 – лампа подсветки рычагов отопителя
4 – звуковой сигнал 34 – штепсельная розетка для переносной лампы
5 — электродвигатель вентилятора системы охлаждения двигателя 35 – подкапотная лампа
6 – датчик включения электродвигателя вентилятора 36 – лампа освещения вещевого ящика
7 – генератор 37 – монтажный блок
8 — электромагнитный клапан включения омыва фар (устанавливается на части выпускаемых автомобилей) 38 – выключатель освещения приборов
10 — электромагнитный клапан включения омыва ветрового стекла 39 — выключатель контрольной лампы стояночного тормоза
11 – свечи зажигания 40 – выключатель стоп-сигнала
12 – датчик–распределитель зажигания 41 – подрулевой переключатель
13 – катушка зажигания 42 – выключатель наружного освещения
14 – выключатель света заднего хода 43 – выключатель аварийной сигнализации
15 — датчик указателя температуры охлаждающей жидкости 44 — выключатель заднего противотуманного света
16 – стартер 45 — предохранитель цепи противотуманного света
17 – аккумуляторная батарея 46 – выключатель обогрева заднего стекла
18 – датчик уровня тормозной жидкости 47 – боковые указатели поворота
19 – коммутатор 48 – плафон
20 – датчик верхней мертвой точки 1-го цилиндра 49 — разъем для подключения к плафону индивидуального освещения
21 – колодка диагностики 50 – выключатели плафона на стойках дверей
22 — блок управления электромагнитным клапаном карбюратора 51 – реле зажигания
23 – реле включения стартера 52 – выключатель зажигания
24 – концевой выключатель карбюратора 53 – комбинация приборов
25 – электромагнитный клапан карбюратора 54 — выключатель контрольной лампы воздушной заслонки карбюратора
26 – датчик контрольной лампы давления масла 55 – задние фонари
27 – электродвигатель омывателя стекол 56 – датчик указателя уровня и резерва топлива
28 – электродвигатель вентилятора отопителя 57 – элемент обогрева заднего стекла
29 — дополнительный резистор электродвигателя отопителя 59 – фонари освещения номерного знака
30 – переключатель вентилятора отопителя
