RU Простые схемы электрооборудования на Peugeot 307, начиная с 2000 г. и выше. Peugeot 307 комплектуется одним из пяти двигателей: трех бензиновых с рабочими объемами 1,4; 1,6/ 110 л.с., 2,0/ 138 л.с. и двух дизельных с технологией впрыска Common Rail объемом 2,0 л (EW 10 J4 и DW 10 TD) мощностью 90 л.с. и 110 л.с. Кроме механической 5-ступенчатой КПП, на автомобили с бензиновыми двигателями 1.6 л и 2.0 л возможна установка адаптивной автоматической КПП с системой Tiptronic. В ней совмещаются преимущества механической и автоматической трансмиссий. Передняя подвеска типа MacPherson, задняя — многорычажная со скручивающейся поперечиной.
Кодовое обозначение элементов на электросхемах
0004 — комбинация приборов

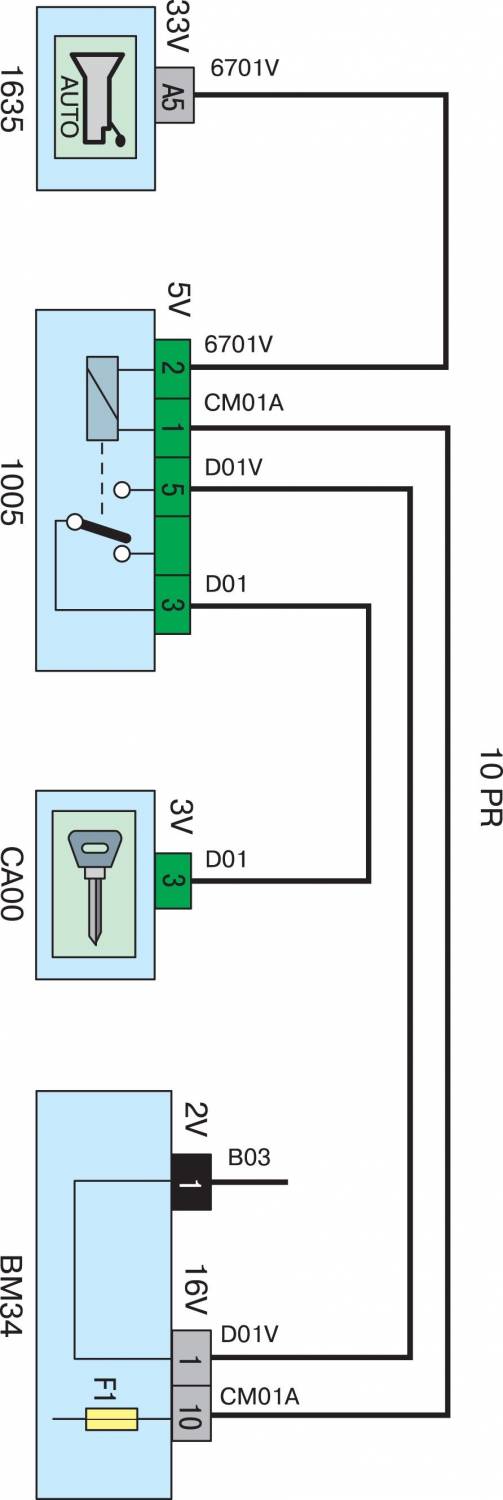

1005 — реле автоматической коробки передач для блокировки стартера
1010 — стартер
1020 — генератор
1211 — топливный насос, датчик уровня топлива

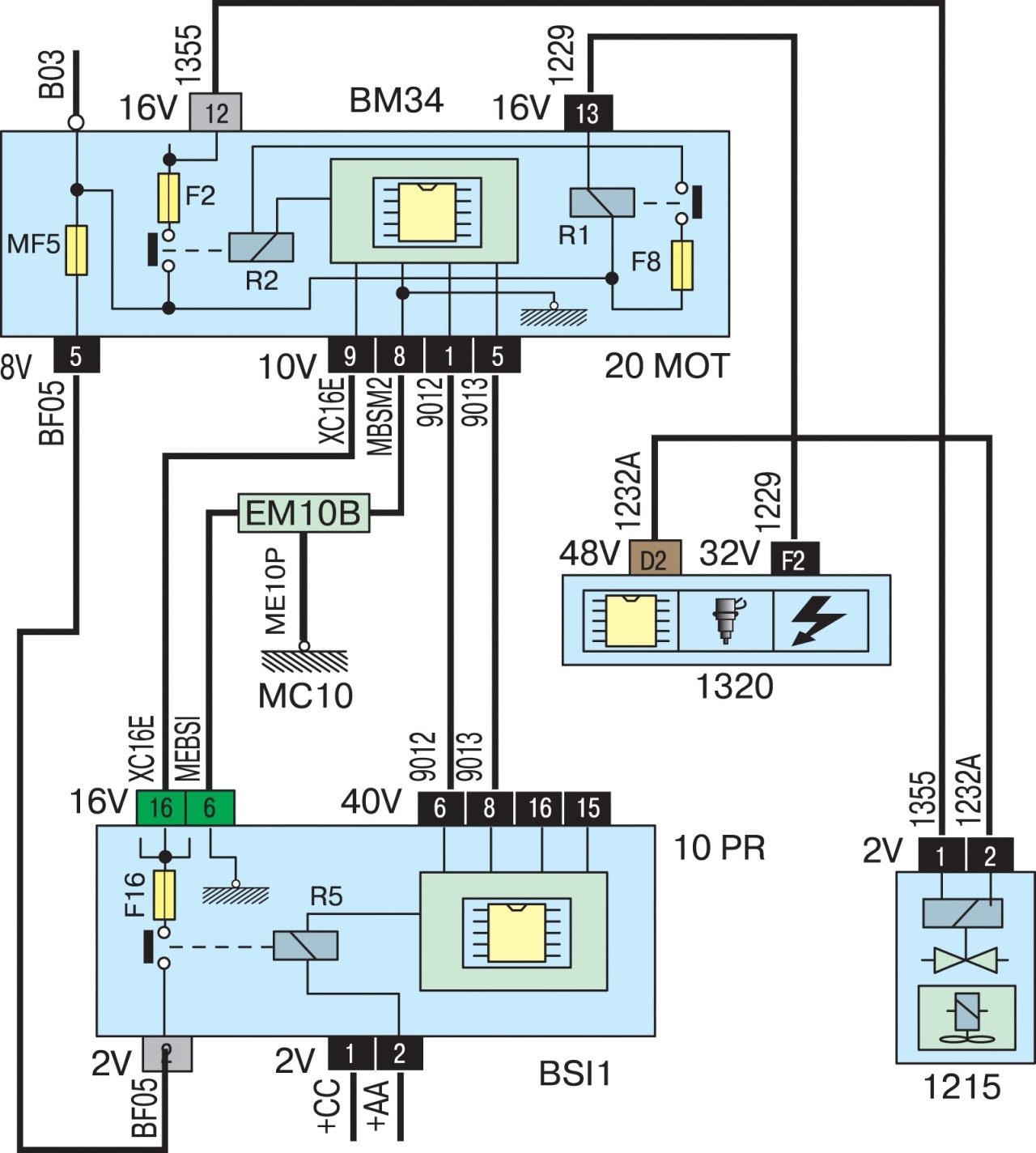

1215 — электрический клапан системы улавливания паров топлива

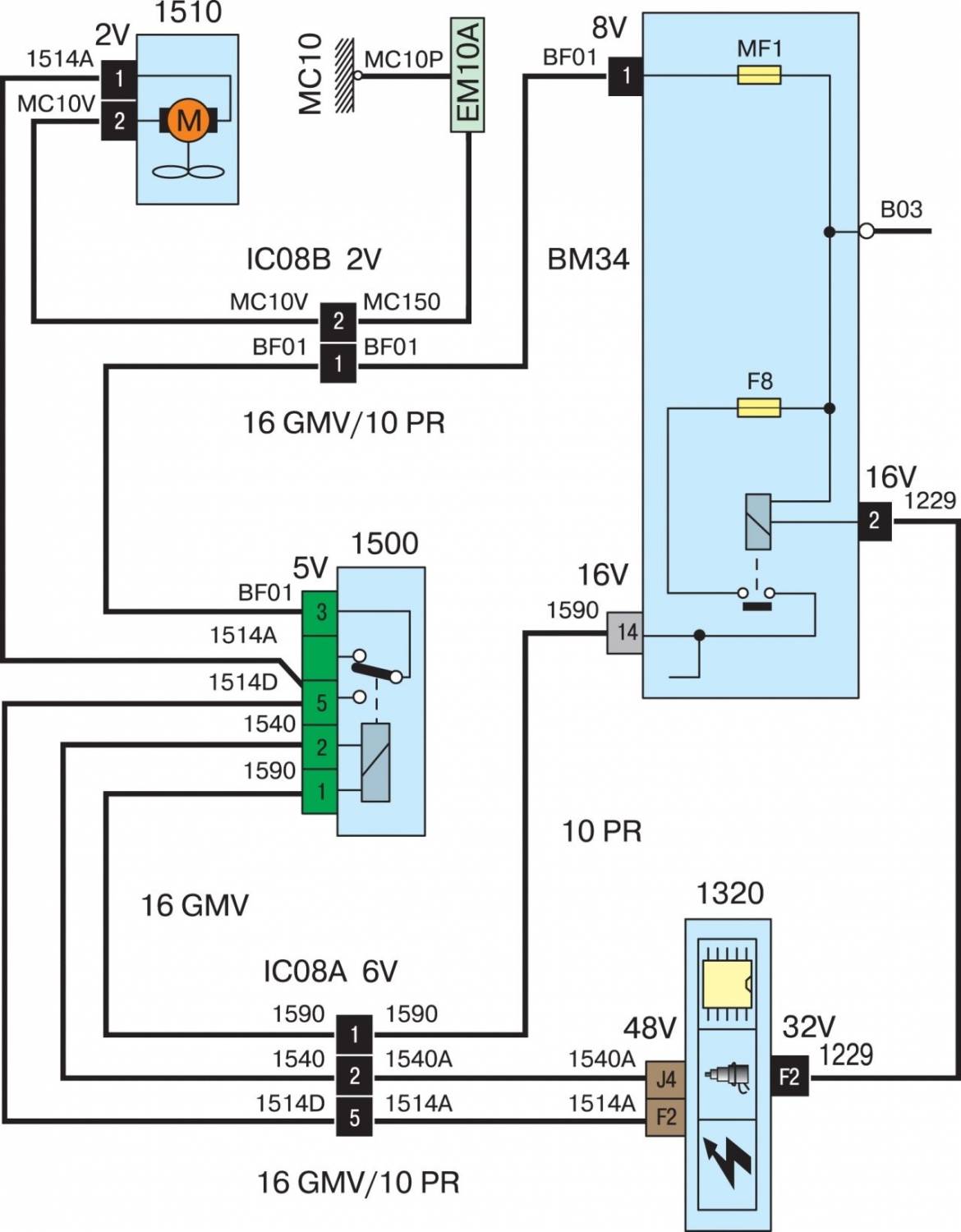

1500 — реле вентилятора радиатора
1506 — двухскоростной вентилятор радиатора

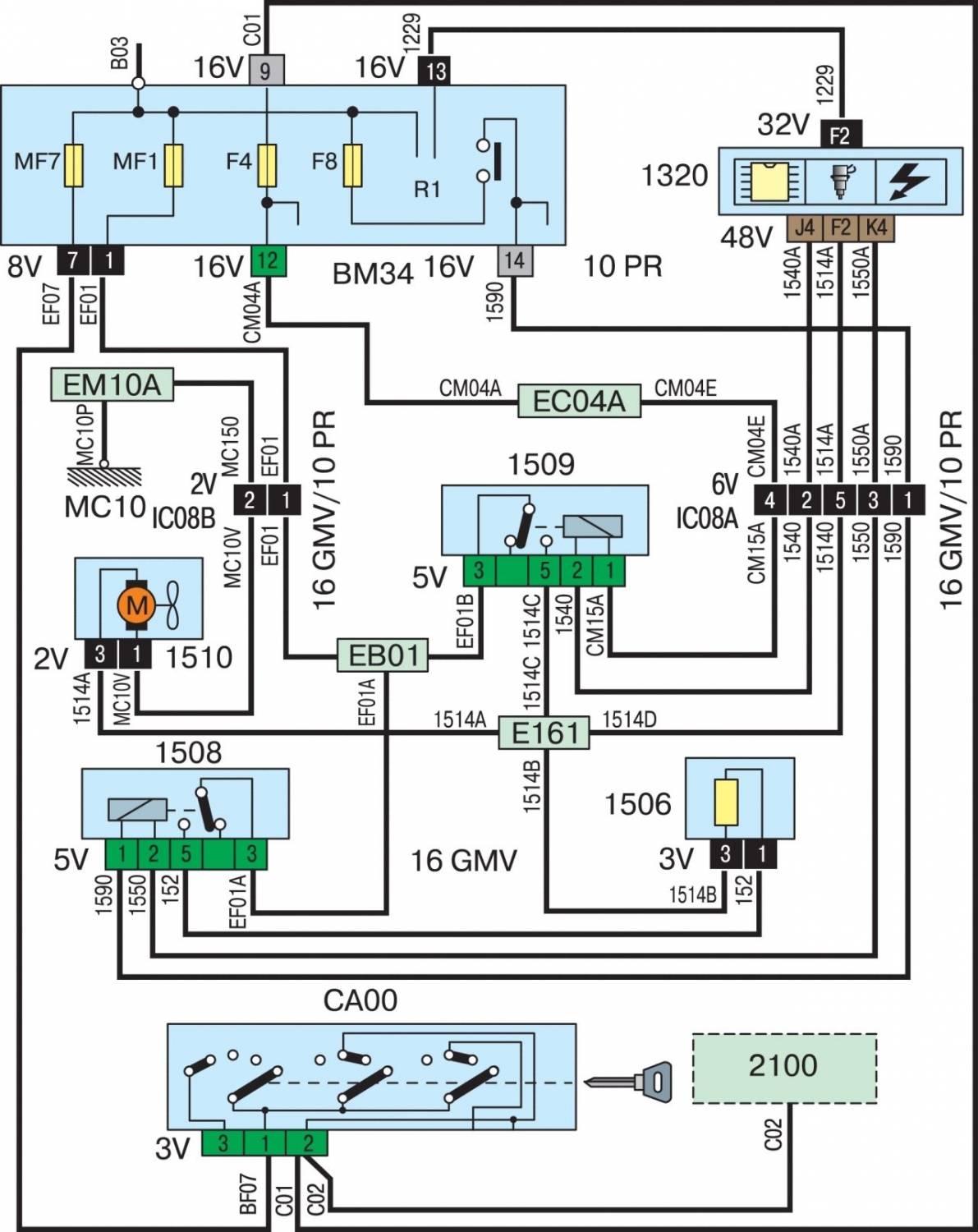

1508 — реле питания малой скорости электродвигателя вентилятора
1509 — реле питания большой скорости электродвигателя вентилятора

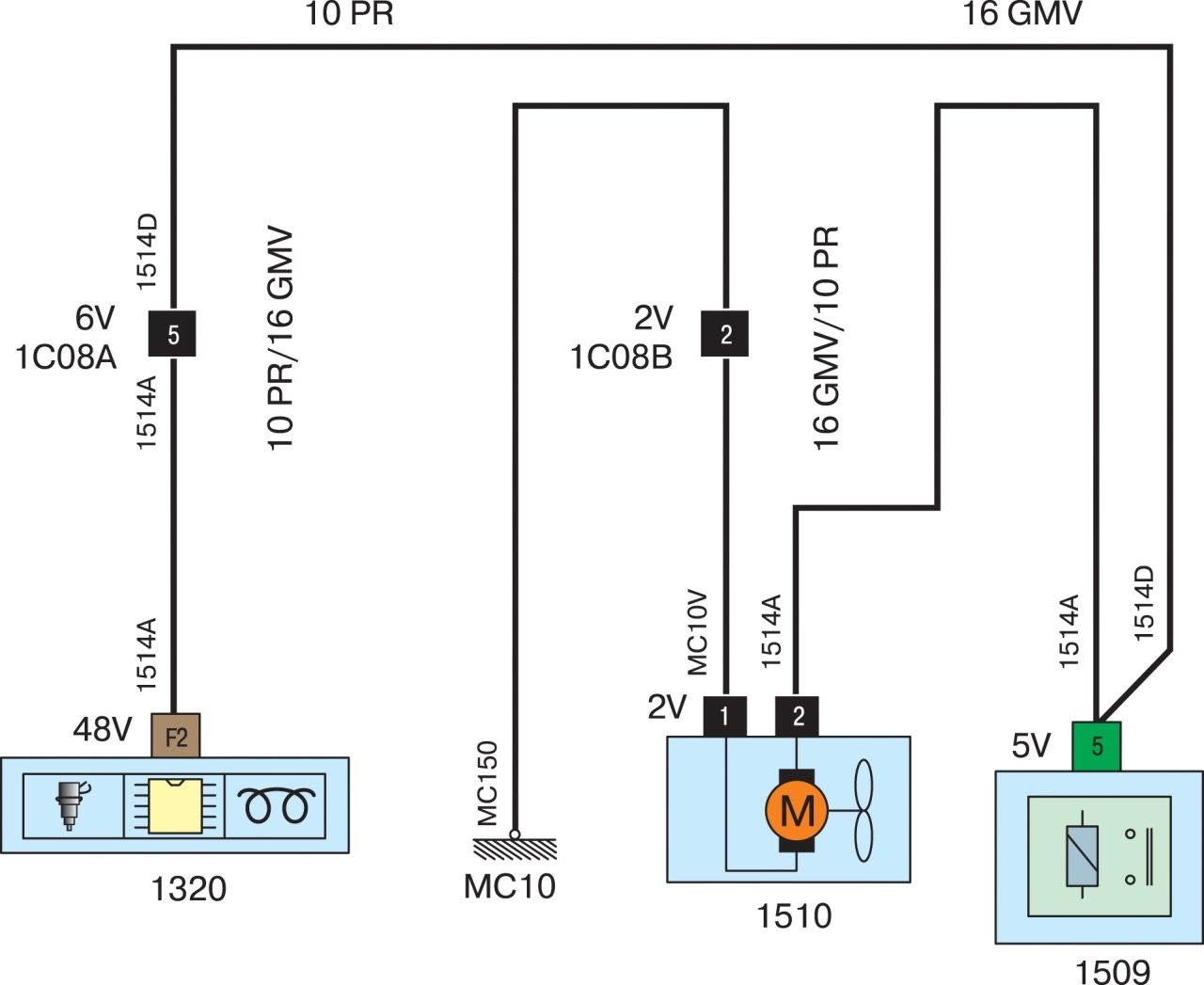

1510 — вентилятор радиатора

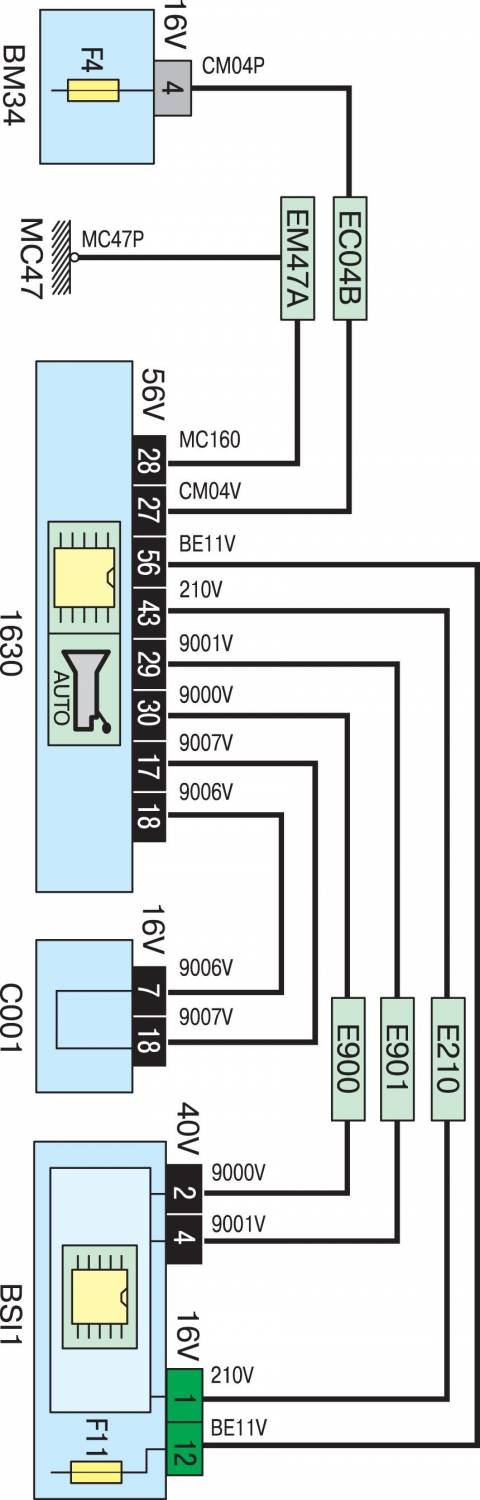

1630 — блок управления автоматической коробки передач

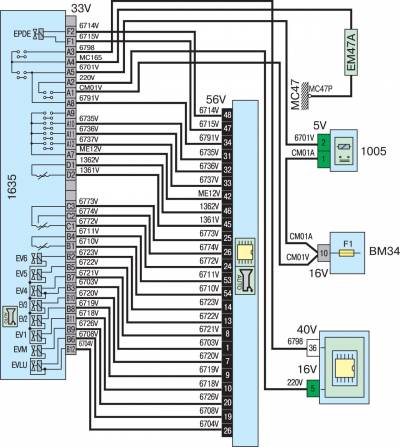

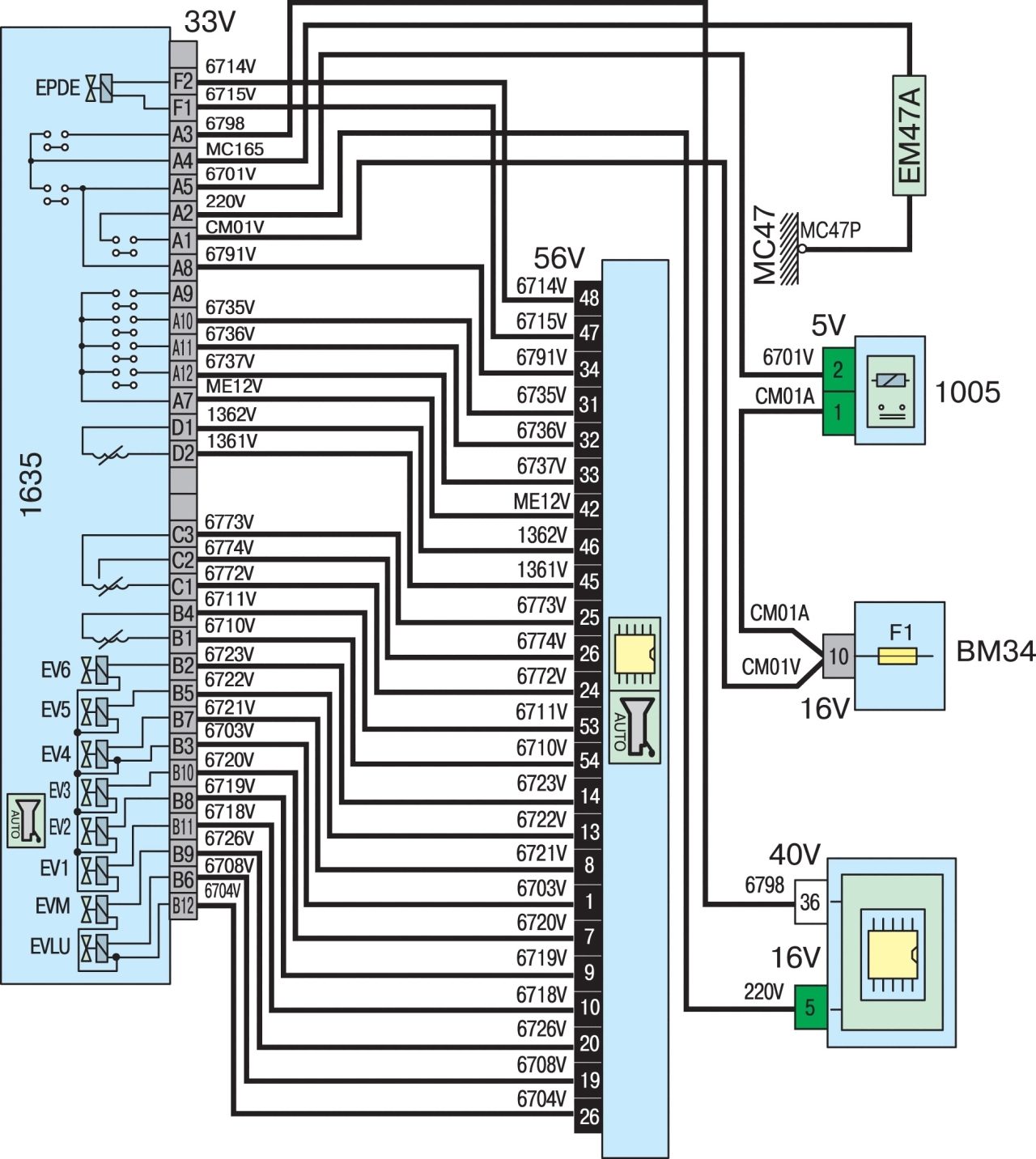

1635 — электрогидравлический блок автоматической коробки передач
1640 — селектор программ работы автоматической коробки передач

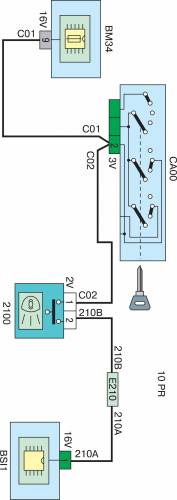

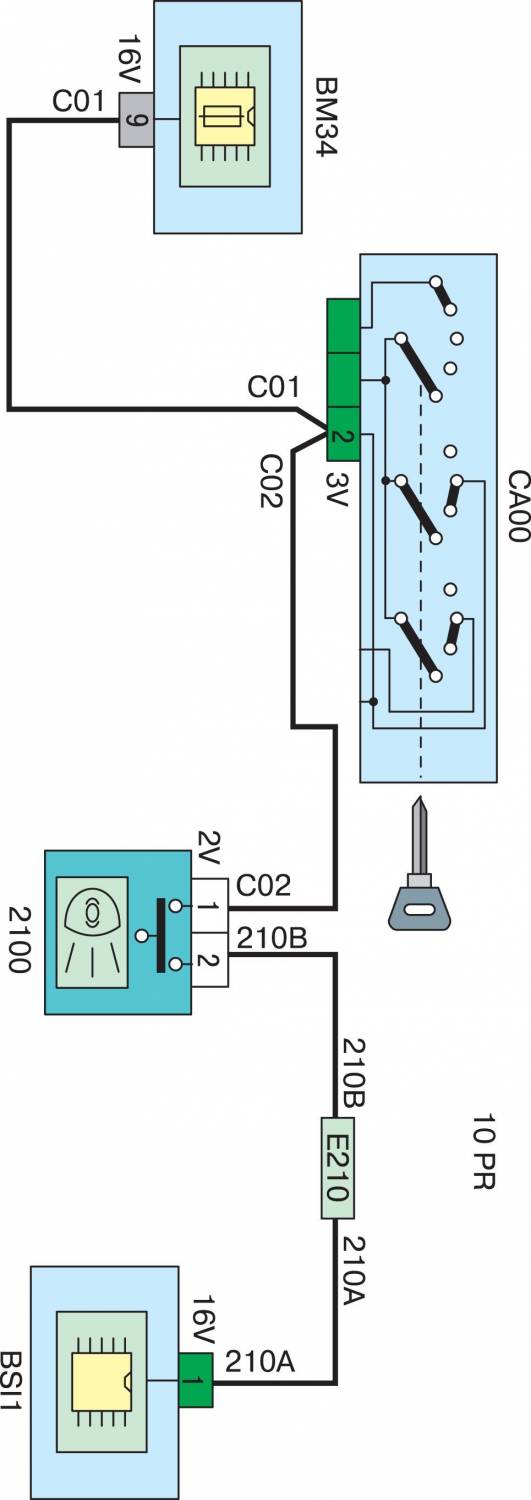

2100 — выключатель сигнала торможения
2110 — дополнительный сигнал торможения
2300 — выключатель аварийной световой сигнализации
2521 — низкочастотный звуковой сигнал
2522 — высокочастотный звуковой сигнал
2610 — левая фара
2615 — правая фара
2630 — задний левый фонарь
2633 — левый фонарь освещения номерного знака
2635 — задний правый фонарь
2636 — правый фонарь освещения номерного знака
3060 — лампа подсветки туалетного зеркала со стороны водителя
3061 — лампа подсветки туалетного зеркала со стороны переднего пассажира
4010 — датчик уровня охлаждающей жидкости
5015 — электродвигатель очистителя ветрового стекла
5115 — насос омывателя ветрового и заднего стекол
5215 — электродвигатель очистителя заднего стекла
5405 — насос омывателя фар
6031 — стеклоподъемник двери переднего пассажира
6032 — стеклоподъемник двери водителя

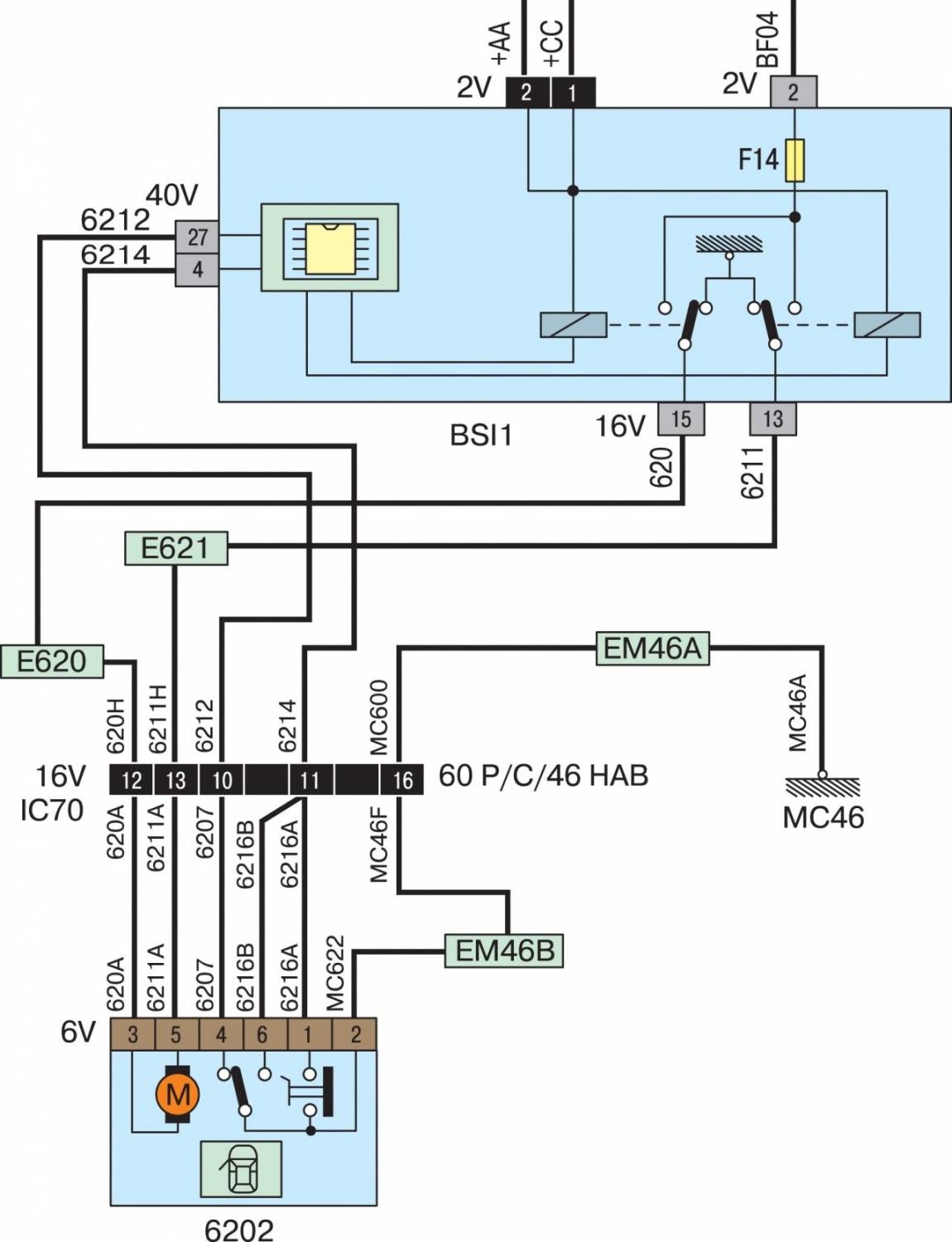

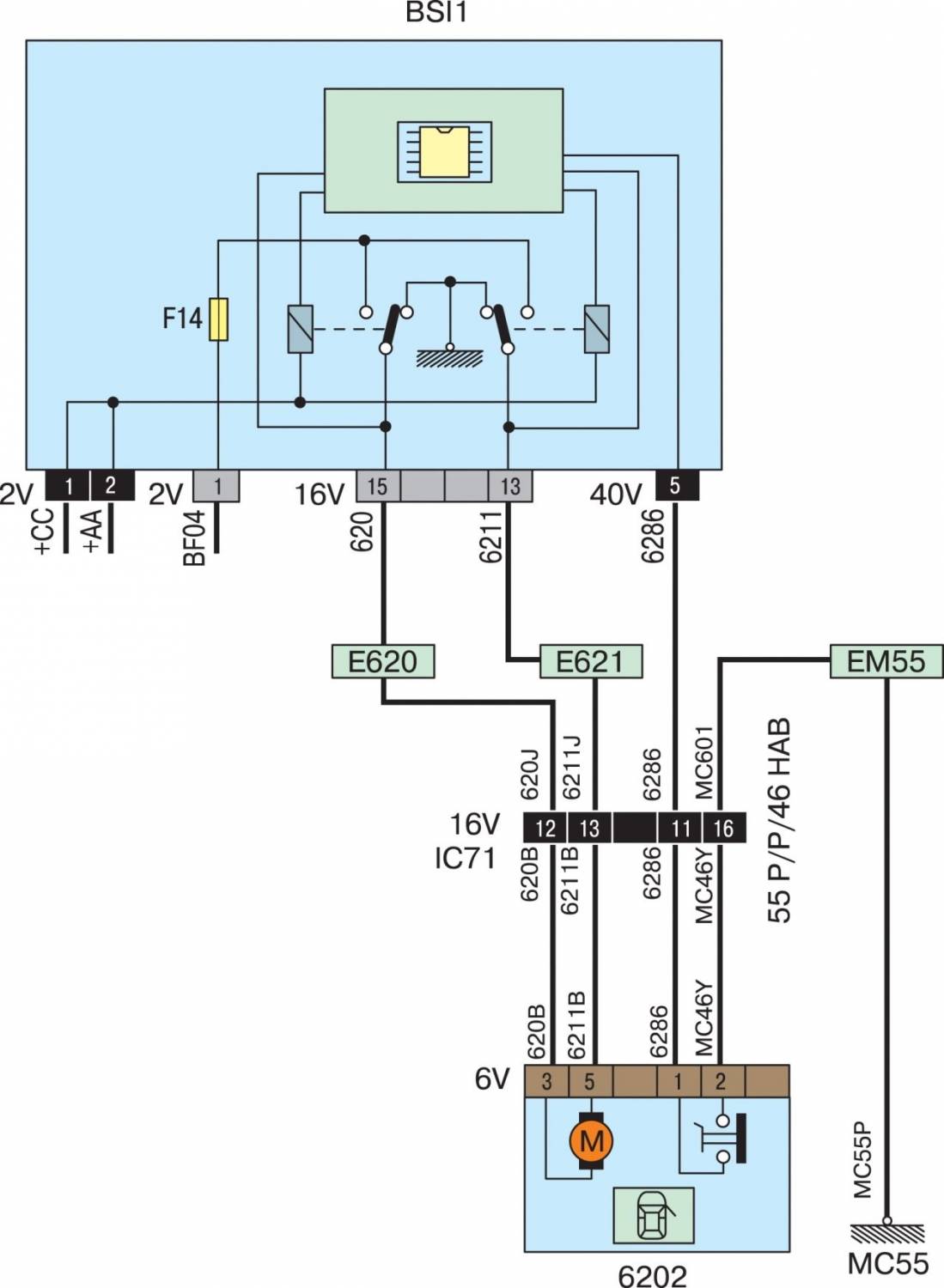

6202 — замок в двери водителя
6207 — замок в двери переднего пассажира
6220 — концевой выключатель блокировки дверей
6565 — подушка безопасности водителя
6600 — корректор света фар
6670 — блок подушек безопасности и пиротехнических натяжителей
6811 — электродвигатель привода подъемно-сдвижной панели крыши

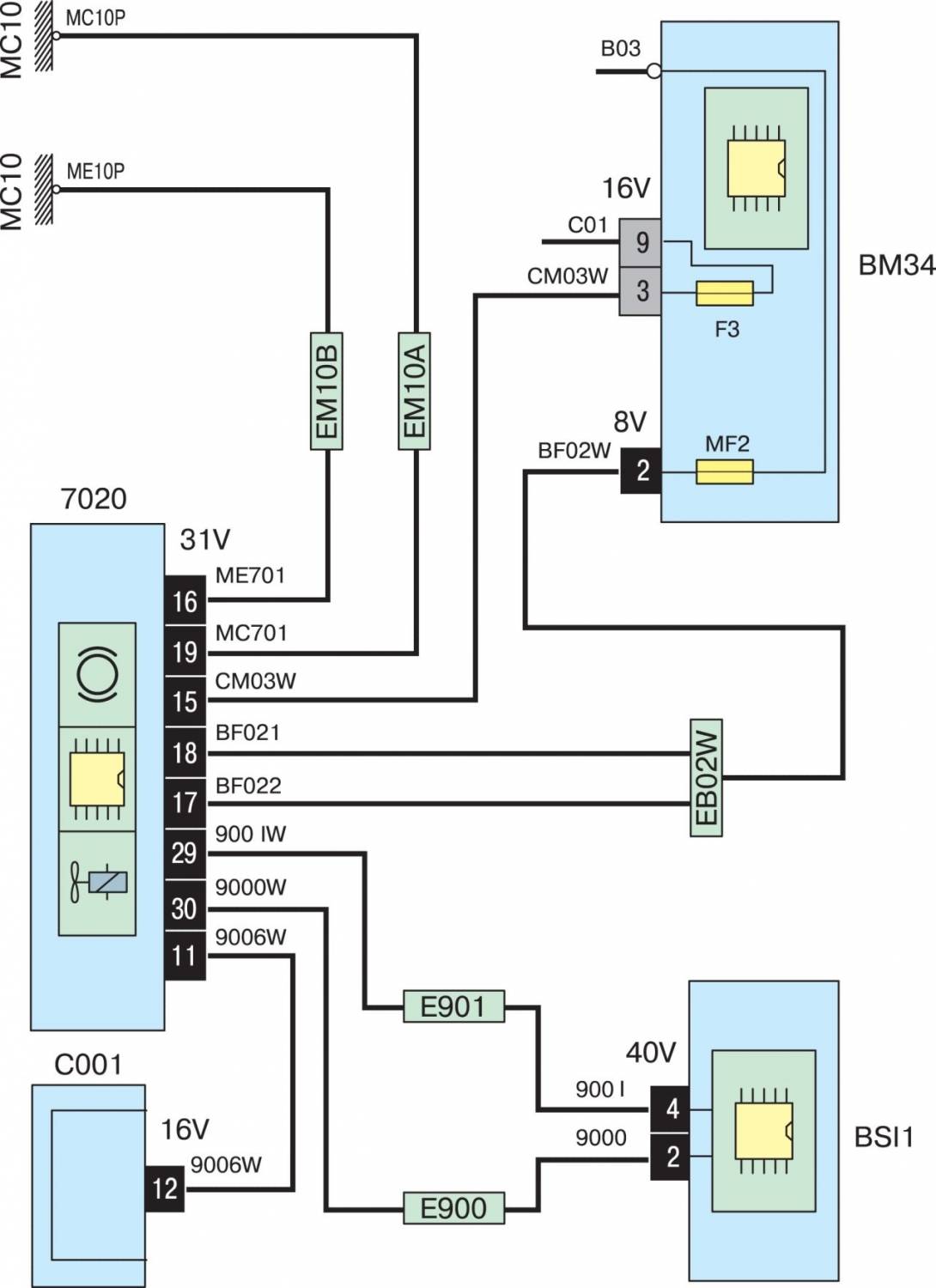

7020 — блок управления ABS

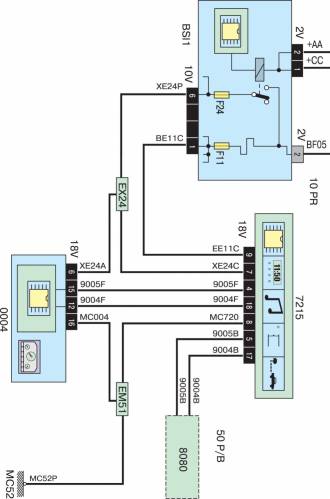

7215 — многофункциональный дисплей

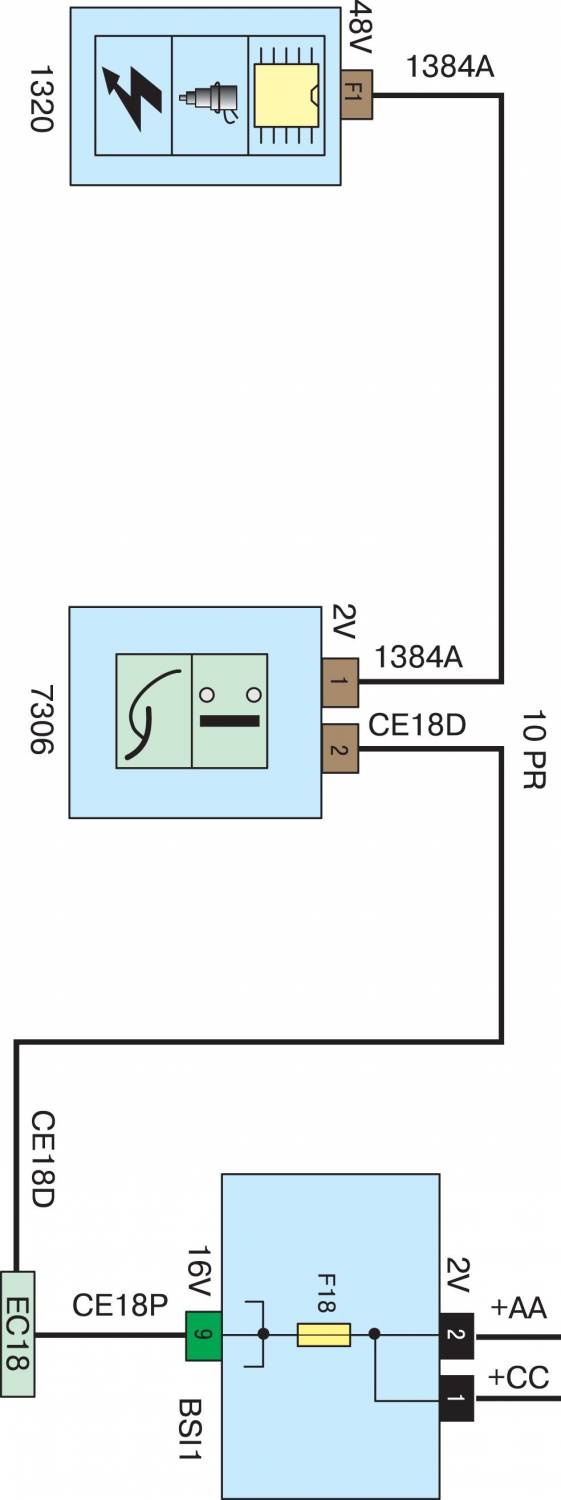

7306 — выключатель цепи регулирования скорости
7800 — блок управления ESP
8080 — блок управления кондиционером
8410 — автомагнитола
8602 — блок охранной сигнализации
BM34 — коммутационный блок двигателя с 34 электрическими предохранителями
BSI1 — электронный коммутационный блок
BB00 — аккумуляторная батарея
CA00 — замок зажигания

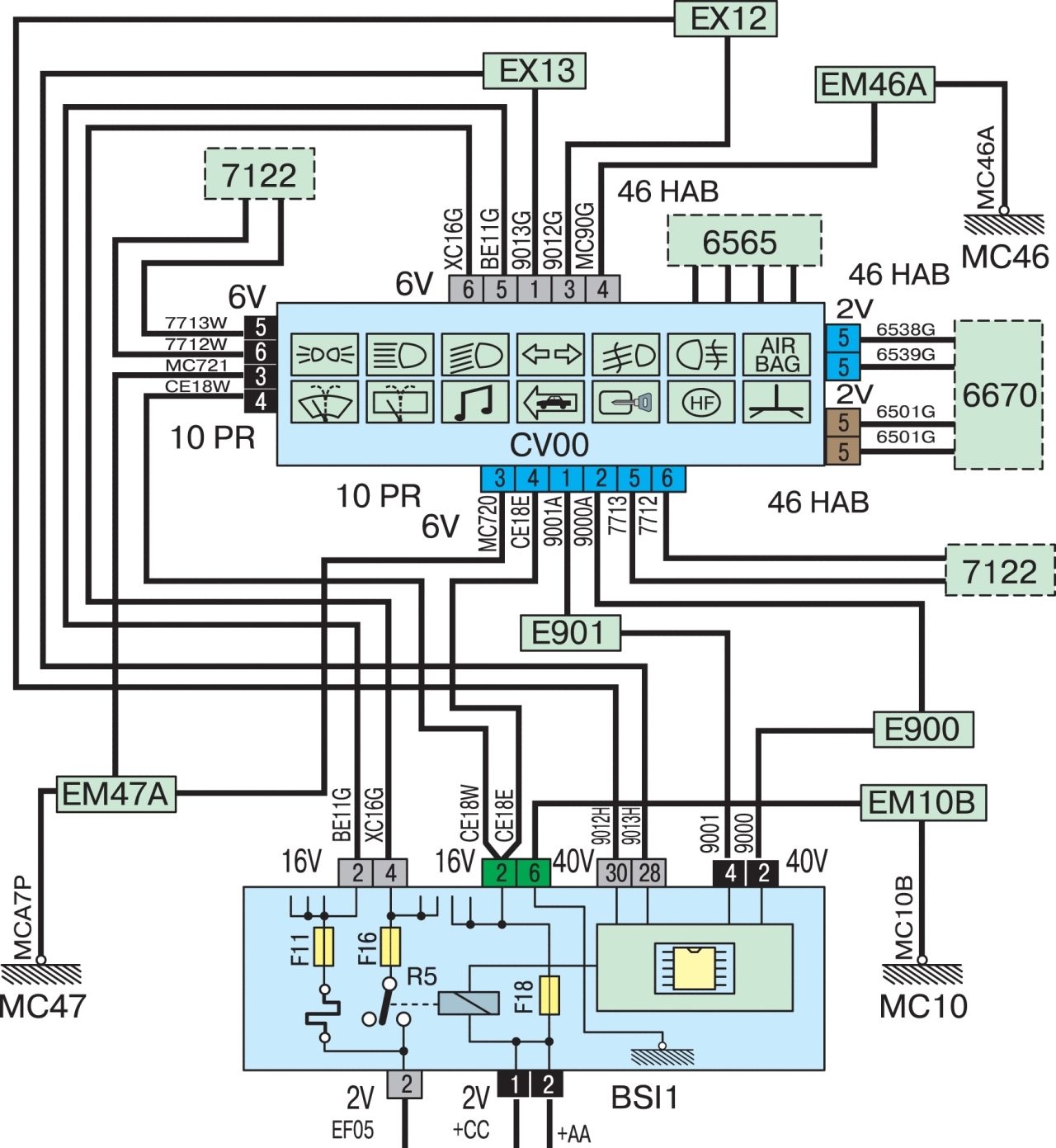

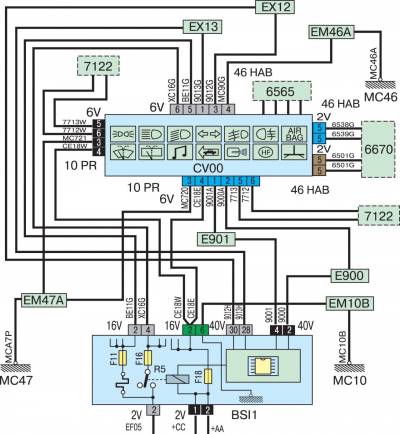

CV00 — подрулевой переключатель COM 2000

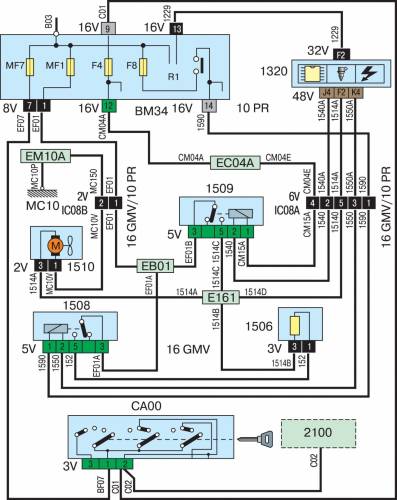

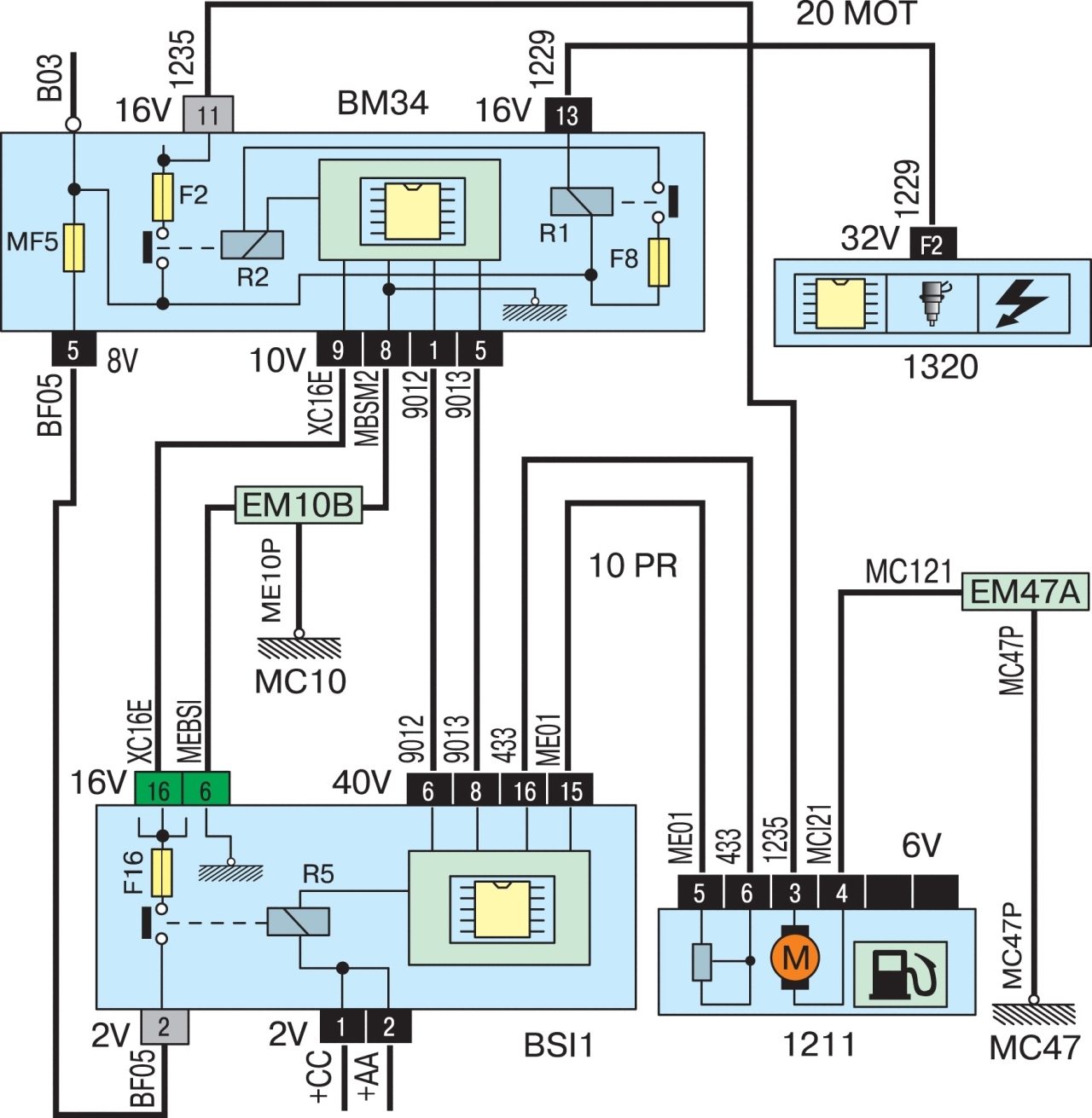

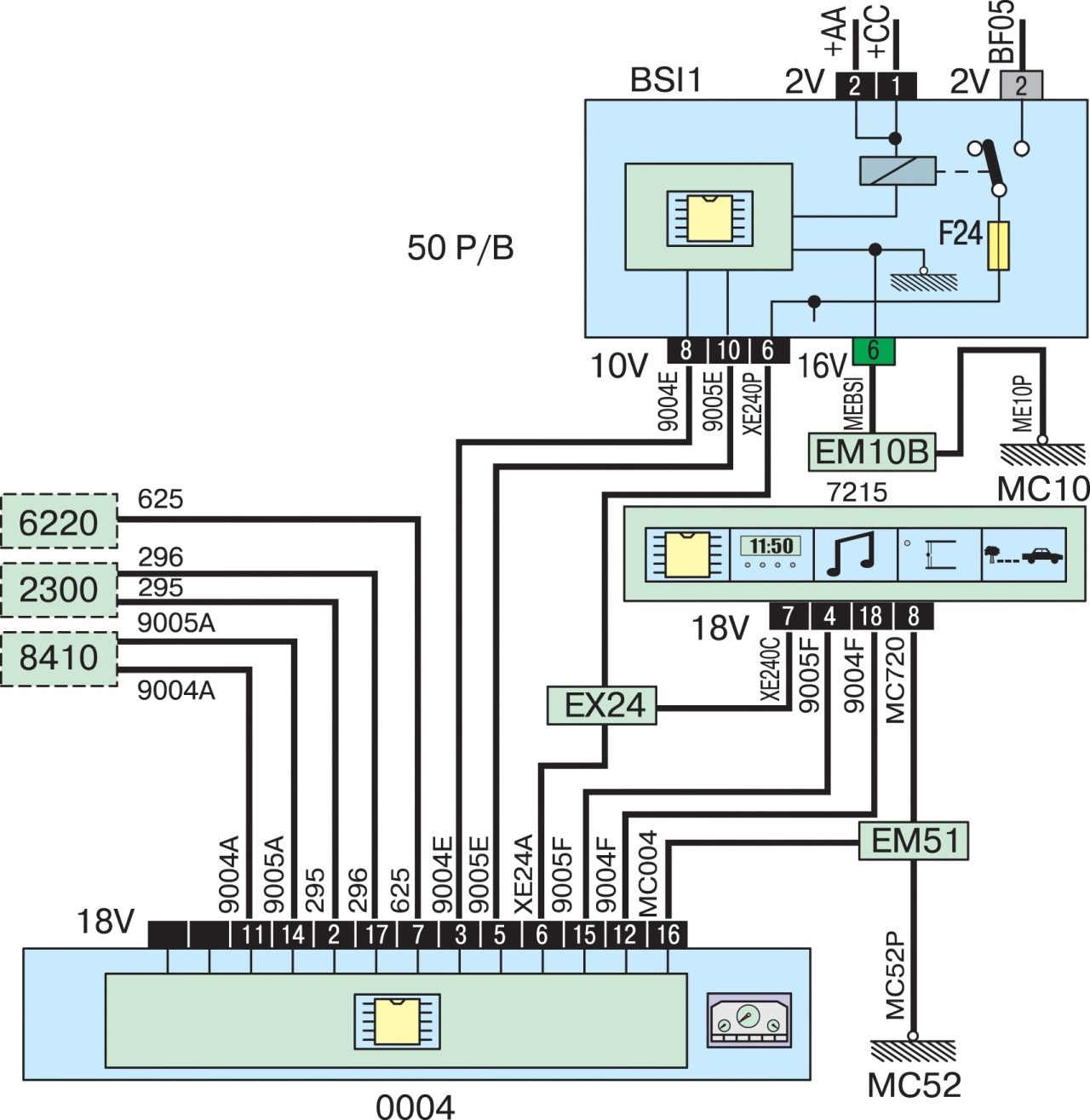

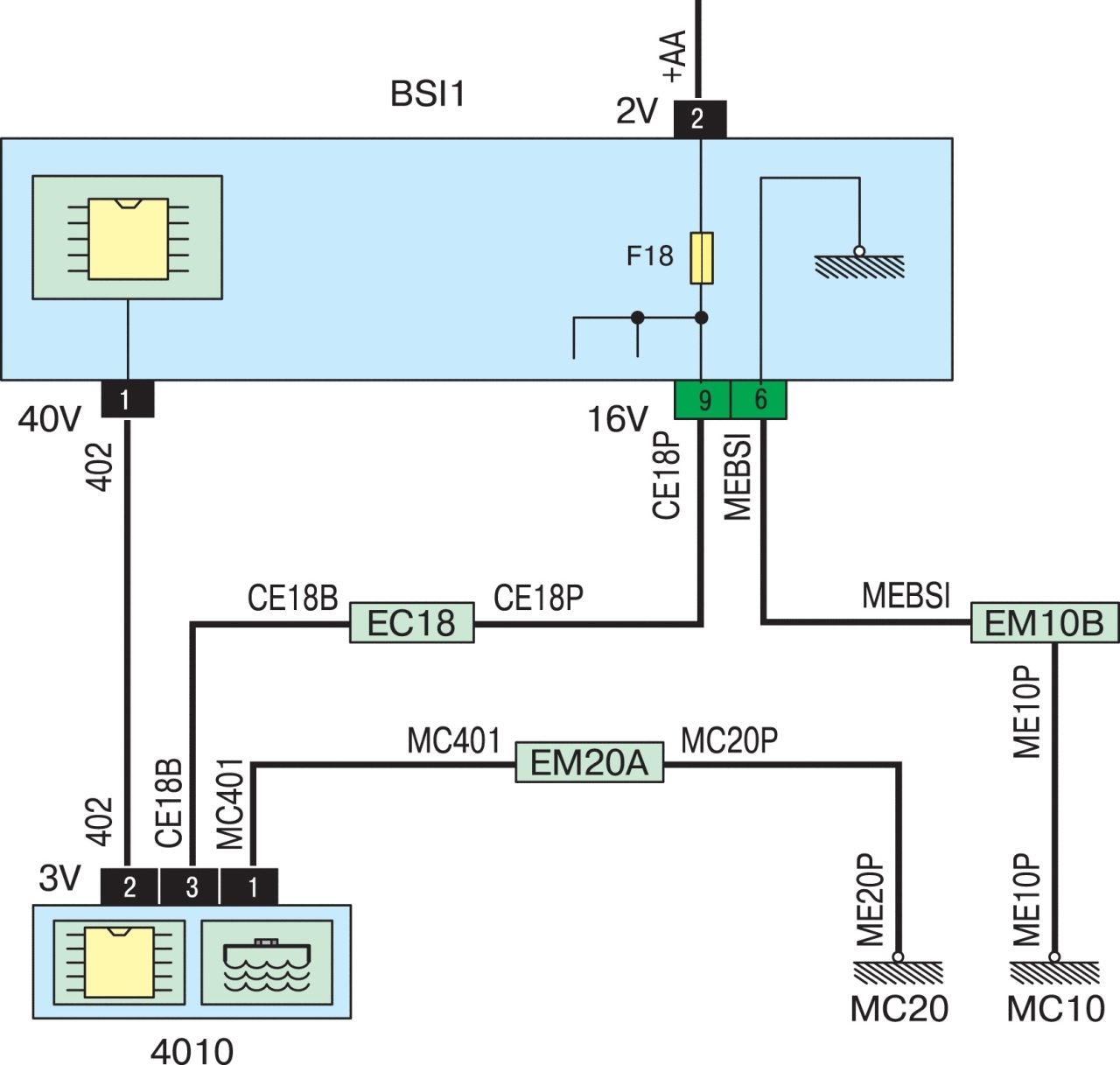

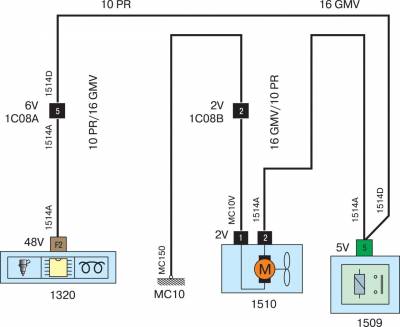

Схемы электрооборудования на Peugeot 307
Частые вопросы: предохранители и реле Пежо 307
Где находится блок предохранителей на Пежо 307?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Пежо 307 — в разделе о расположении блоков.
Не работает стеклоподъёмник на Пежо 307 — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Пежо 307?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Какой предохранитель отвечает за стеклоочистители на Пежо 307?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Пежо 307?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Пежо 307?
Схема и таблица предохранителей Пежо 307 — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Пежо 307?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Пежо 307 и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Пежо 307?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
