Siguranțe și relee Renault Safrane

Renault Safrane – aparține clasei de automobile business. A fost produs în anii 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 și 2000. Vom arăta amplasarea siguranțelor și releelor la Renault Safrane, precum și fotografiile, schemele și descrierea acestora.

Siguranțe și relee în habitaclu

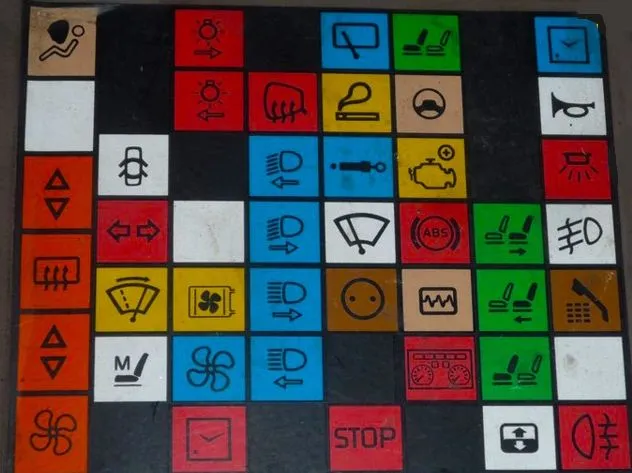

Blocul principal se află în partea stângă a bordului, sub capacul de protecție, pe a cărui parte interioară este aplicată schema actuală cu descrierea siguranțelor.

Fotografie

Schema releelor

Denumirea releelor

1. Releu de distribuție după contact
2. Releu lunetă termică
3. Releu faruri ceață față
4. Releu zi/noapte
5. Sonerie iluminare neoprită
6. Releu ștergător lunetă
7. Releu ștergător parbriz
8. Releu semnalizatoare și avarii
9. Releu blocare copii
10. Releu geamuri electrice

Schema siguranțelor

Descrierea siguranțelor

1. 40 Geam electric față dreapta
2. 40 Lunetă termică
3. 40 Geam electric față stânga
4. 40 Sistem de aer condiționat
5. 25 Închidere electrică uși
6. 10 Semnalizatoare, avarii
7. 20 Ștergător parbriz
8. 25 Memoria poziției reglajelor echipamentului
9. 10 Iluminare de poziție, reostat iluminare, iluminare bord și torpedou, comandă lumină faruri
10. 10 Iluminare poziție stânga, iluminare brichetă, radio, selector cutie automată, comandă încălzire
11. 20 Ventilatoare radiator
12. 15 Sistem de aer condiționat
13. 10 Oglindă cu comandă electrică, avarii, lampă spate
14. 10 Încălzire oglinzi retrovizoare
15. 15 Semnalizator stânga, corector faruri
16. 15 Semnalizator dreapta
17. 15 Far dreapta
18. 15 Far stânga
19. 15 Ștergător lunetă, lunetă termică, ventilator instalație încălzire, iluminare interioară iluminare spate, lampă de control selector cutie automată
20. 20 Brichetă
21. 15 Suspensie cu comandă electronică
22. 25 Spălător parbriz
23. 7.5 Accesorii
24. 10 Semnale de oprire, întrerupător semnalizatoare, regulator viteză
25. 30 Reglarea poziției spătarului și tetierei pasagerului din față
26. 5 Servodirecție
27. 20 Protecția funcționării motorului
28. 10 ABS
29. 5 Cutie automată, lumini de mers înapoi
30. 10 Bord, releu suplimentar, comutator 4x4, comutator S
31. 30 Reglarea poziției scaunului dreapta spate
32. 30 Reglarea poziției scaunului stânga spate
33. 30 Reglarea poziției pernei scaunului pasagerului din față
34. 25 Trapă, încălzire scaune, scaun ergo malic
35. 10 Ceas, semnal sonor, sintetizator vorbire
36. 25 Avertizare sonoră, bloc de alarmare
37. 15 Iluminare interioară, comandă electrică încuietori uși, oglindă retrovizoare
38. 25 Faruri ceață
39. 15 Comandă radioreceptor și telefon
40. 10 Lămpi ceață

Pentru brichetă răspunde siguranța numărul 20 de 20A.

Bloc sub capotă

În compartimentul motor, blocul se află în partea stângă, sub capacul de protecție.

Destinație

1. 40 Suspensie comandată
2. 60 ABS
3. 70 Preîncălzire motor
4. 60 Contact, semnalizatoare, telefon, blocare încuietori uși, plafonieră, ceas
5. 60 Încălzire, curent scaun cu comandă electrică, geamuri electrice
6. 60 Comutator dispozitiv antifurt, iluminare de poziție, avarii
7. 60 Contact, ștergătoare, spălătoare, brichetă
8. 40 Ventilator radiator stânga
9. 40 Ventilator radiator dreapta
10. 40 Semnalizatoare, spălător faruri
