Siguranțe și relee pentru automobilele Renault 9 și 11

Renault 9 și Renault 11 – o mașină de familie mică. Produsă în anii 1981, 1982, 1983, 1984, 1985, 1986, 1987 și 1988. Vom arăta amplasarea blocurilor de relee și siguranțe, precum și schema blocului în automobilele Renault 11 și 9.

Blocul cu siguranțe și relee din habitaclu

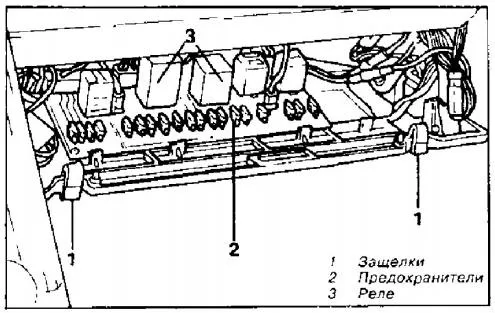

Siguranțele sunt montate în adâncitura pentru picioarele pasagerului, sub compartimentul pentru obiecte/mănuși. Pentru a avea acces la siguranțe, trebuie să coborâți panoul în jos.

Pentru accesul la bloc, apăsați pe zăvoare și deschideți panoul siguranțelor și releelor, coborându-l în jos.

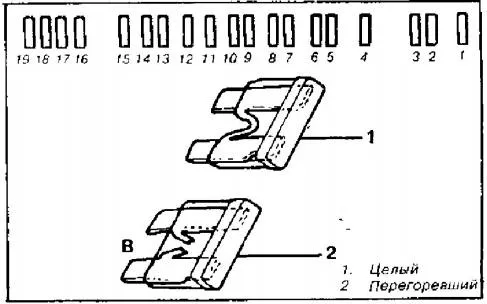

Schema blocului

Faptul că o siguranță este arsă este indicat de faptul că toți consumatorii pe care îi protejează rămân fără tensiune. Dacă și noua siguranță se arde, depistați cauza și remediați defectul înainte de a monta o alta.

Nu încercați niciodată să rezolvați problema montând o siguranță calculată pentru un curent mai mare sau înlocuind-o cu un fir sau folie: aceasta poate provoca supraîncălzirea firelor și chiar declanșarea unui incendiu.

Relee

Releele sunt o parte integrantă a unor circuite electrice, funcțiile lor depinzând de destinația circuitelor. Releele sunt montate pe panoul siguranțelor. Înlocuirea releelor este foarte simplă: trebuie să scoateți unul din soclu și să introduceți altul. Releele nu sunt reparabile, fiind sigilate ermetic. Dacă aveți îndoieli cu privire la funcționarea unui releu, montați unul nou și verificați.

Următoarele elemente sunt amplasate separat:

• Releele întrerupătoare ale indicatoarelor de direcție și ale avariilor sunt amplasate lângă întrerupătorul luminii de stop, sub panoul de bord.
• Releul întrerupător pentru modul intermitent al ștergătorului de parbriz se află pe panoul siguranțelor. Pentru a înlocui releul, trebuie să deconectați conectorul electric multipin și să deșurubați șuruburile de fixare.

Siguranța fuzibilă de la baterie

În circuitul bornei pozitive a bateriei este montată o siguranță fuzibilă. Dacă are loc un scurtcircuit într-unul dintre circuitele principale, de exemplu în circuitul demarorului, siguranța fuzibilă se arde și circuitul se întrerupe. Integritatea siguranței fuzibile poate fi verificată vizual sau cu ajutorul unei lămpi de control.
