peugeot 605 – skrzynki bezpieczników

Samochód klasy biznesowej Peugeot 605 był produkowany w latach 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998 i 1999. W tym okresie auto przeszło lifting. Przedstawimy opis skrzynek z bezpiecznikami Peugeot 605, ich schematy oraz lokalizację.

Uwaga: ilość i rozmieszczenie bezpieczników, a także ich wartości nominalne mogą różnić się od przedstawionych i zależą od wyposażenia oraz roku produkcji Twojego pojazdu.

Skrzynka pod maską Peugeot 605

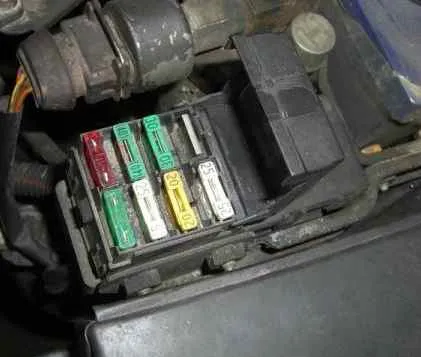

W komorze silnikowej skrzynka znajduje się pod osłoną ochronną.

Wygląda mniej więcej tak.

Przypisanie

2 bezpieczniki po 30 A: grupa wentylatora silnika;
1 bezpiecznik 20 A: wyłącznik kontrolny sprężarki;
1 bezpiecznik 50 A: system ABS;
1 zwora: system zapobiegający blokowaniu kół;
1 bezpiecznik 30 A: zapasowy.

Bezpieczniki w kabinie pasażerskiej

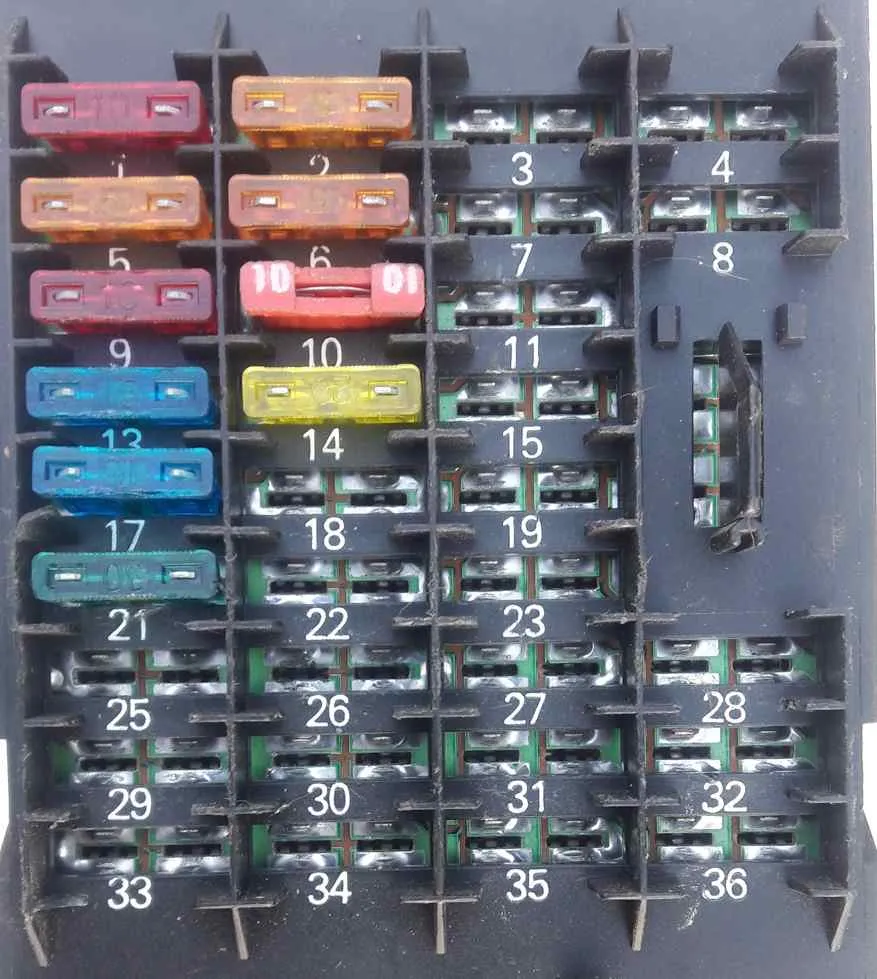

Skrzynka ta znajduje się pod deską rozdzielczą, od dołu. Aby uzyskać dostęp, na dużej pokrywie skrzynki bezpieczników obracasz dwa mocowania o ćwierć obrotu w bok i zdejmujesz ją. Na odwrocie znajduje się aktualny schemat bezpieczników.

Schemat ogólny

Oznaczenie

• F1 10A System A. B. R.
• F2 10A Światła stop, oświetlenie wnętrza, tempomat, ABS, telefon.
• F3 5A Bezpiecznik zapasowy.
• F4 10A Sterownik ABS.
• F5 10A Czujnik temperatury powietrza w kabinie. Lampa oświetlenia, lusterka wsteczne, zegar lub komputer pokładowy, lampki do czytania,
  nagrzewnica, czujnik poziomu płynu chłodniczego, odbiornik sygnału pilota zdalnego sterowania, centralny zamek, przekaźnik wentylatora nawiewu chłodnicy, podnośniki szyb. Szyberdach.
• F6 5A Przeciwmgielne światła przednie.
• F7 20A Zapasowy.
• F8 30A Zapasowy.
• F9 30A Podnośniki szyb. Wycieraczki szyb.
• F10 10A Światła oświetlenia tablicy rejestracyjnej, przednie światła postojowe, sygnał ostrzegawczy o niezgaszonych światłach, podświetlenie wyłączników.
• F11 15A Podgrzewanie sondy lambda.
• F13 15A Awaryjne światła ostrzegawcze. Telefon.
• F14 5A Lewy tylny światło pozycyjne, regulator podświetlenia, radio, oświetlenie deski rozdzielczej, wyłączniki nagrzewnicy, wyłącznik szyberdachu.
• F15 15A Pompa paliwowa.
• F17 30A Podgrzewanie foteli.
• F18 5A Prawy tylny światło pozycyjne, zegar lub komputer pokładowy, lampka kontrolna świateł pozycyjnych, podświetlenie zapalniczki, wyłączniki oświetlenia wnętrza.
• F19 15A Sterownik regulacji twardości amortyzatorów, sterownik tempomatu.
• F21 30A Podnośniki szyb drzwi przednich, szyberdach.
• F22 20A Spryskiwacze reflektorów.
• F23 15A Światła cofania, czujnik poziomu kondensatu w filtrze paliwa, wspomaganie kierownicy, wyłącznik termiczny wentylatora i nawiewu chłodnicy.
• F25 30A Wyłączniki podnośników szyb tylnych drzwi bocznych.
• F26 20A Zapalniczka. Sygnał dźwiękowy.
• F27 10A Zegar, komputer pokładowy, oświetlenie wnętrza, oświetlenie bagażnika, wskaźnik poziomu paliwa, lampki kontrolne na drzwiach.
• F28 Nie używany.
• F29 30A Wyłączniki podnośników szyb tylnych drzwi bocznych na panelu kierowcy.
• F30 30A Regulator położenia przedniego fotela lewego.
• F32 20A Antena.
• F33 30A Podgrzewanie tylnej szyby i zewnętrznych lusterek wstecznych.
• F34 30A Centralny zamek, blokada zamków, alarm.
• F35 30A Regulator położenia przedniego fotela prawego.
• F36 30A Przekaźnik klimatyzacji.

Za zapalniczkę odpowiada bezpiecznik nr 26 o wartości 20A.
