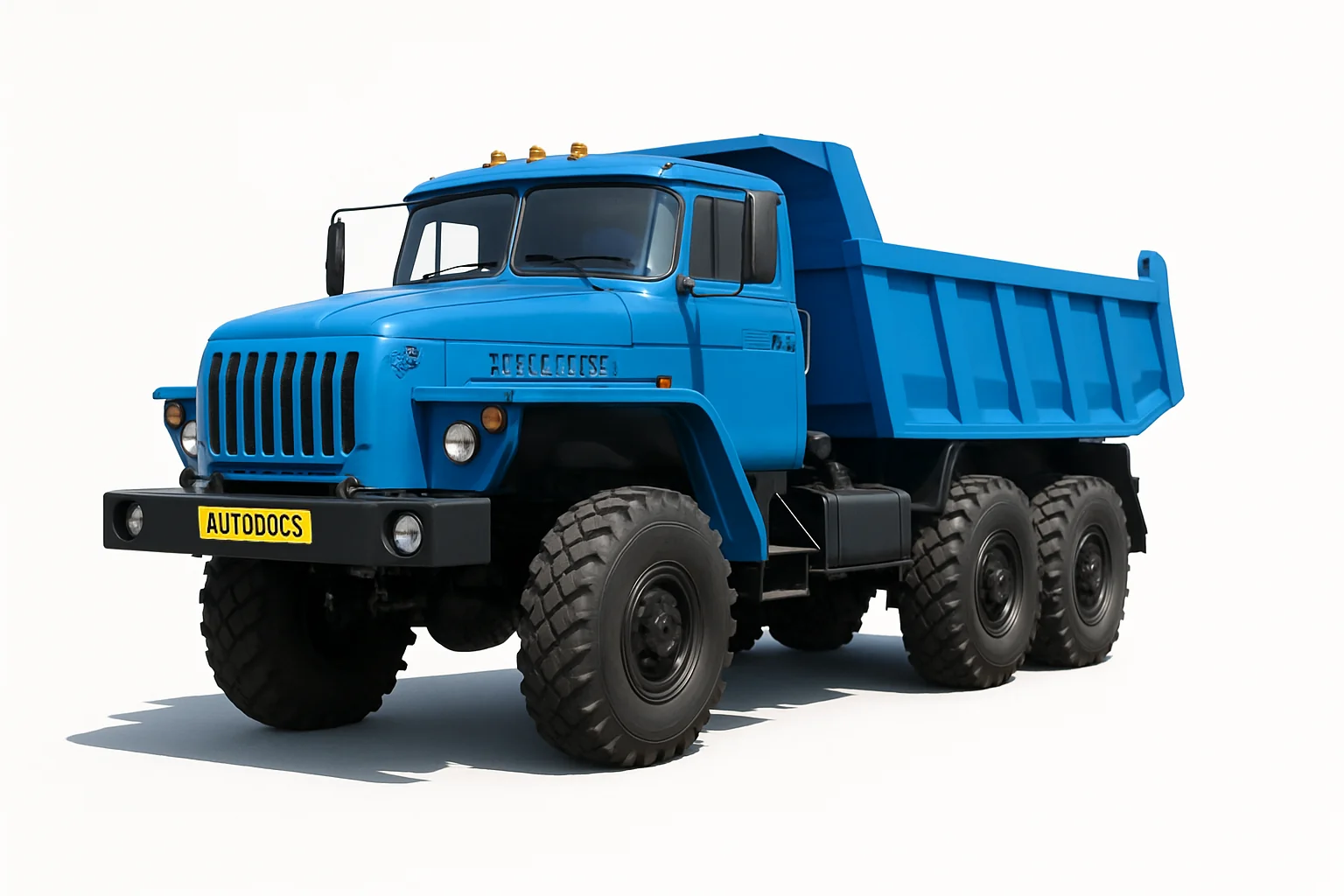

Урал 5557 грузовик повышенной проходимости, который выпускается с 1983 года с различными модификациями и изменениями до 2015 года. В данной статье Вы найдёте электросхему Урал 5557 с обозначением и описанием предохранителей и реле.

Исполнение электрической схемы может отличатся от представленного и зависит от года выпуска и оснащения.

Содержание

Общие сведения

Система электрооборудования однопроводная, отрицательный полюс источников электроэнергии и потребителей соединен с «массой» автомобиля.

Источниками электроэнергии служат две аккумуляторные батареи, соединенные последовательно, и генератор, работающий совместно с регулятором напряжения. Соединение агрегатов и приборов электрооборудования осуществлено проводами с полихлорвиниловой изоляцией различного сечения. Провода, входящие в пучки, выполнены определенного цвета для облегчения их нахождения и удобства при монтаже. Одинарные провода могут выполняться любой расцветки. Расцветка провода может быть указана на манжетах, устанавливаемых на обоих концах провода, первой буквой цвета. Соединение проводов между собой и подсоединение к приборам осуществляется штекерными разъемами.

На автомобиле установлен спидометр с механическим приводом, электронные приборы и системы: тахометр, генератор с выпрямительным блоком и др. Во избежание поломки гибкого вала спидометра ГВ300-05 необходимо при монтаже и демонтаже панели приборов укладывать гибкий вал таким образом, чтобы метка, нанесенная краской на оболочке вала, была расположена снаружи кабины непосредственно за уплотнительной втулкой проходного отверстия гибкого вала, при этом гибкий вал необходимо проложить без образования петли за панелью приборов.

Для надежной работы указанных приборов и систем необходимо следить за состоянием предохранителей, установленных в блоках. Не применять нестандартные предохранители в виде согнутой проволоки, болтов, шайб, так как при коротком замыкании в электро цепи это приведет к немедленному выводу из строя изделий, выполненных на базе электроники. Перегоревший предохранитель следует заменить другим, таким же по назначению рабочего тока.

Электросхема

Общая схема

Электросхема Урал 5557 40

Описание

1	Фонарь передний
2	Фара
3	Электродвигатель вентилятора
4	Нагреватель топлива
5	Клапан электромагнитный
6	Пучок проводов подогревателя
7	Свеча искровая
8	Реле дальнего света фар
9	Провод высокого напряжения подогревателя
10	Источник высокого напряжения
11	Панель соединительная
12	Боковой повторитель указателя поворота
13	Звуковой сигнал высокого тона
14	Провод к боковому повторителю
15	Провод высокого напряжения с помехо подавительным сопротивлением
16	Выключатель нагревателя топлива
17	Выключатель нагревателя топлива
18	Выключатель свечи
19	Выключатель свечи
20	Переключатель муфты вентилятора
21	Звуковой сигнал низкого тона
22	Генератор
23	Датчик засоренности воздушного фильтра
24	Датчик засоренности масляного фильтра
25	Термореле
26	Клапан электромагнитный
27	Стекло омыватель
28	Пучок проводов муфты включения вентилятора двигателя
29	Датчик аварийного давления масла
30	Датчик давления масла
31	Факельная свеча
32	Датчик температуры охлаждающей жидкости
33	Реле дальнего света фар
34	Клапан электромагнитный
35	Датчик сигнализатора аварийной температуры охлаждающей жидкости
36	Стартер
37	Электромагнитный клапан останова двигателя
38	Фонарь передний габаритный
39	Фонарь боковой габаритный
40	Реле дальнего света фар
41	Реле дальнего света фар
42	Реле дальнего света фар
43	Реле дальнего света фар
44	Резистор добавочный с электротермическим реле
45	Пучок проводов основной
46	Предохранитель биметаллический
47	Фильтр конденсаторный
48	Реле стартера
49	Реле дальнего света фар
50	Выключатель звуковых сигналов
51	Розетка
52	Ножной переключатель света фар
53	Зуммер
54	Реле указателей поворота
55	Реле задних противотуманных фонарей
56	Реле дальнего света фар
57	Пучок проводов корректора фар
58	Предохранитель плавкий на 6А
59	Электродвигатель стеклоочистителя
60	Пучок проводов стеклоочистителя
61	Плафон кабины
62	Фонарь знака автопоезда
63	Провод знака автопоезда
64	Пучок проводов добавочный
65	Электродвигатель отопителя
66	Сопротивление электродвигателя отопителя
67	Блок предохранителей
68	Выключатель кнопочный стекло омывателя
69	Выключатель фары задней
70	Переключатель отопителя кабины
71	Выключатель плафона
72	Выключатель знака автопоезда
73	Выключатель заднего противотуманного фонаря
74	Выключатель световой аварийной сигнализации
75	Переключатель света
76	Предохранитель плавкий на 10А
77	Приемник указателя уровня топлива
78	Манометр шинный
79	Блок контрольных ламп правый
80	Указатель тока
81	Тахометр
82	Провод соединения приборов с «массой»
83	Спидометр
84	Указатель температуры охлаждающей жидкости
85	Приемник указателя давления масла
86	Блок контрольных ламп левый
87	Сигнализатор засоренности воздушного фильтра
88	Сигнализатор блокировки меж колесного дифференциала
89	Манометр двух стрелочный
90	Корректор наклона фар
91	Сигнализатор зарядки АКБ
92	Пучок проводов сигнализаторов меж колесной блокировки
93	Прерыватель контрольной лампы ручного тормоза
94	Пучок проводов задний
95	Пучок проводов к датчику включения БМКД
96	Выключатель света щитка приборов с реостатом
97	Выключатель кнопочный стекло омывателя
98	Датчик включения блокировки меж колесного дифференциала
99	Выключатель сигнала торможения
100	Включатель сигнализации
101	Переключатель указателей поворота
102	Переключатель стеклоочистителя
103	Выключатель кнопочный стекло омывателя
104	Датчик включения блокировки меж колесного дифференциала
105	Выключатель стартера и приборов
106	Провод от выключателя стояночного тормоза к колодке блока контрольных ламп
107	Датчик включения блокировки меж колесного дифференциала
108	Датчик включения блокировки меж колесного дифференциала
109	Аккумуляторная батарея
110	Провод от аккумуляторной батареи к розетке
111	Розетка внешнего запуска
112	Провод от аккумуляторной батареи к стартеру
113	Выключатель “массы”
114	Провод соединения аккумуляторных батарей с выключателем «массы»
115	Провод соединения аккумуляторных батарей
116	Провод от выключателя «массы» к розетке
117	Провод соединения аккумуляторных батарей
118	Датчик падения давления воздуха в баллонах
119	Пучок проводов к датчику аварийного давления
120	Датчик включения блокировки меж колесного дифференциала
121	Датчик указателя уровня топлива
122	Фонарь освещения номерного знака
123	Фонарь задний
124	Пучок проводов задних сигнальных фонарей
125	Розетка прицепа
126	Розетка прицепа
127	Фонарь освещения разгрузочной площадки

Блок предохранителей

Схема

Схема блока предохранителей

Назначение

Верхний блок предохранителей защищает:

1-я и 2-я вставки — не используются;
3-я вставка — цепь переносной и подкапотной ламп;
4-я — цепь лампы плафона кабины; фонарей знака автопоезда и ламп «стоп-сигнала»;
5-я — цепь электродвигателя отопителя;
6-я — цепь питания приборов зуммера;

Нижний блок защищает цепи:

1-я вставка — левого габаритного огня;
2-я — правого габаритного огня и освещения приборов;
3-я — ближнего света левой фары;
4-я — ближнего света правой фары;
5-я — дальнего света левой фары;
6-я — дальнего света правой фары.
