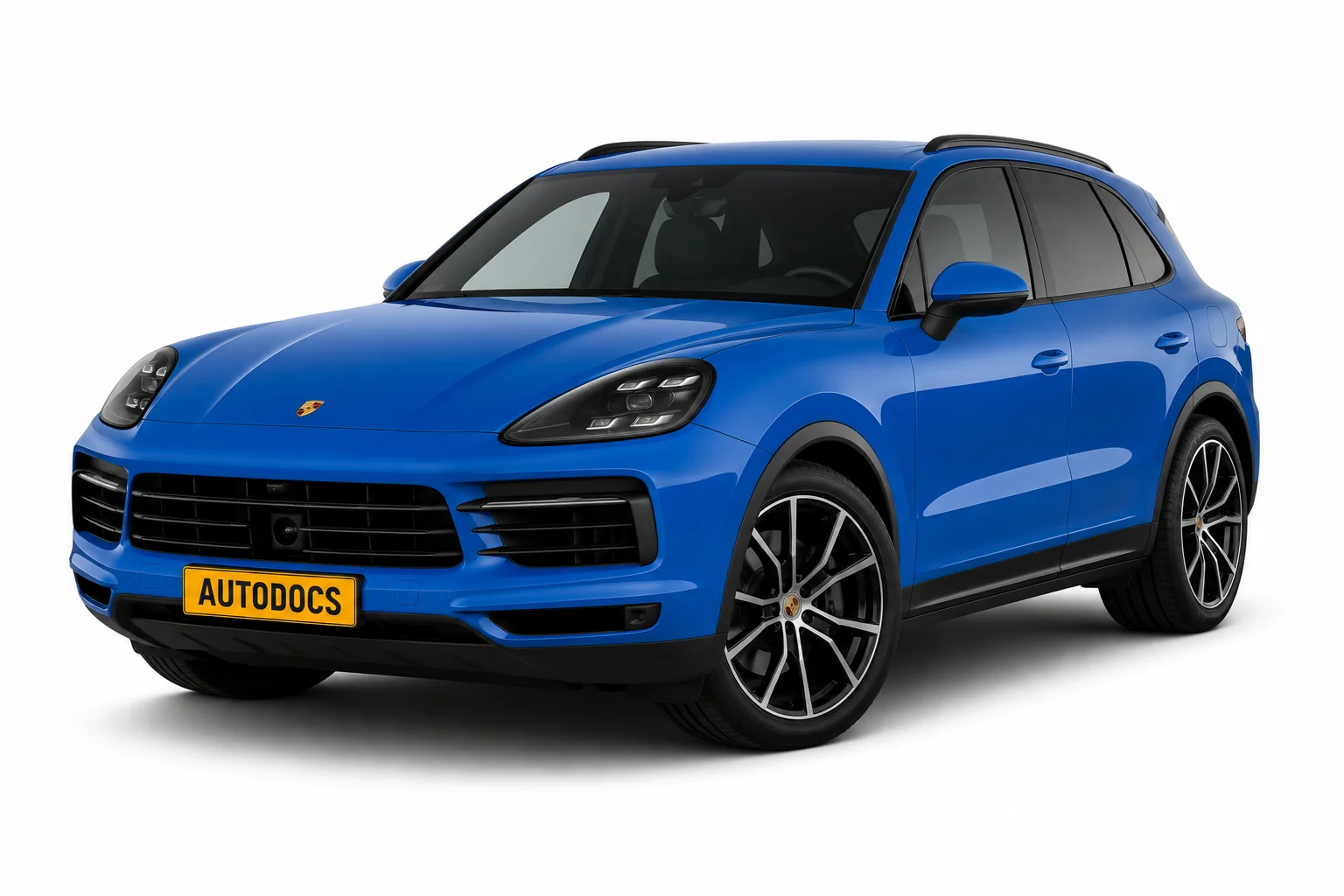

3-е поколение Porsche Cayenne выпускалось в 2018, 2019, 2020, 2021, 2022, 2023, 2024, 2025 годах с обозначениями 9YA 9YB. За это время модель пережила рестайлинг. В нашем посте вы найдете описание предохранителей и реле Porsche Cayenne 3G со схемами блоков предохранителей, их расположение и фотографии. Выделим предохранитель, отвечающий за прикуриватель.
Назначение предохранителей и реле может отличаться от представленного и зависит от года выпуска и уровня электрооборудования вашего автомобиля.
Содержание
Блоки в салоне

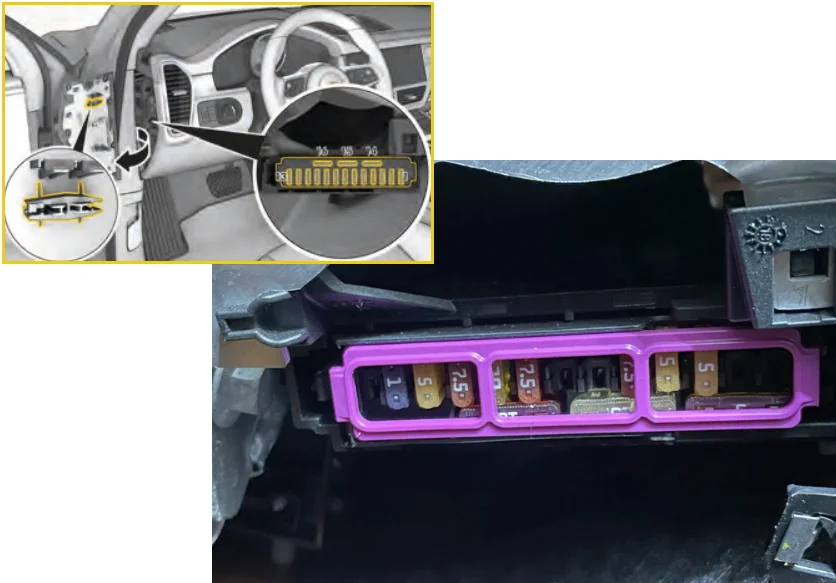

Блок предохранителей слева
На левом торце приборной панели, за защитной крышкой, находится блок предохранителей.
| № | A | Назначение |
|---|---|---|
| 1 | – | |
| 2 | 5 | Левый мощный динамик эффектов / Лоток для смартфона, считыватель карт системы электронной оплаты проезда ETC |
| 3 | 5 / 7,5 | Блок управления выбором режима движения |
| Блок управления регулировкой высоты подвески | ||
| Кнопка систем помощи водителю | ||
| Переключающий модуль 1 в центральной консоли | ||
| 4 | 5 | Блок управления проекционного дисплея |
| 5 | 7,5 | USB-концентратор |
| 6 | 10 | Блоки управления отопителем и кондиционером |
| 7 | 5 / 10 | Блок управления замком рулевой колонки |
| 8 | 5 / 10 | Блок управления мультимедийной системой |
| 9 | 10 | Блок управления в вставке приборной панели |
| 10 | 5 | Блок управления мультимедийной системой |
| 11 | 5 | Поворотный выключатель света |
| 12 | 1 | Блок управления электроникой рулевой колонки |
| 13 | – | |
| 14 | 5 / 20 | Блок управления 1 для информационной электроники, PCM |
| 15 | 25 | Блок управления электрорегулируемой рулевой колонкой |
| 16 | 10 | Блок управления электроникой рулевой колонки, Выключатель подогрева рулевого колеса |
Блок предохранителей в зоне ног
Автомобили с левым рулем
Для доступа к блоку необходимо снять защитную крышку. Снимите крышку крепежного винта с помощью плоской отвертки, затем открутите винт и снимите крышку.
Сам блок предохранителей будет выглядеть примерно так.
Автомобили с правым рулем
| № | A | Назначение |
|---|---|---|
| SA1 | – | |
| SA2 | 10 | Циркуляционный насос, датчик массового расхода воздуха, подогрев картера, циркуляционный насос охлаждающей жидкости |
| SA3 | Привод жалюзи радиатора | |
| SA4 | 10 | Циркуляционный насос, резервный насос системы отопления |
| Блок управления датчиком NOx | ||
| Блок управления датчиком NOx 2 | ||
| Датчик сажевых частиц | ||
| Запорный клапан топливного бака | ||
| Блок управления заслонкой выпускной системы | ||
| SA5 | 5 | Выключатель стоп-сигнала |
| SA6 | 7,5 / 15 | Электрогидравлический клапан левой опоры двигателя |
| Электрогидравлический клапан правой опоры двигателя | ||
| Привод впускного распредвала 1 для цилиндров 1~4 | ||
| Клапан охлаждающей жидкости головки блока цилиндров | ||
| Насос охлаждающей жидкости | ||
| Термостат системы охлаждения двигателя с картовым управлением | ||
| Привод регулировки фаз газораспределения 1~8 | ||
| Переключающий клапан охладителя системы рециркуляции отработавших газов | ||
| Перепускной клапан 2 охладителя системы рециркуляции отработавших газов | ||
| Клапан снижения давления | ||
| Перепускной клапан охладителя системы рециркуляции отработавших газов | ||
| Блок управления автоматическим периодом накала | ||
| Блок управления периодом накала 2 | ||
| Клапан опоры коробки передач 2 | ||
| SA7 | 5 / 15 | Лямбда-зонд 1 после каталитического нейтрализатора |
| Лямбда-зонд после сажевого фильтра 2 | ||
| Модуль измерения массы воздуха | ||
| Измеритель массы воздуха 2 | ||
| SA8 | 7,5 / 15 | Электрогидравлический клапан левой опоры двигателя |
| Клапан охлаждающей жидкости коробки передач | ||
| Клапан опоры коробки передач 1 | ||
| Реле дополнительного воздушного насоса | ||
| Блок управления системой обнаружения утечек топливного бака | ||
| Циркуляционный насос охлаждающей жидкости | ||
| Электрогидравлический клапан правой опоры двигателя | ||
| Привод выпускного распредвала 1 для цилиндра 3 | ||
| Привод выпускного распредвала 1 для цилиндра 1 | ||
| Привод выпускного распредвала 1 для цилиндра 4 | ||
| Переключающий клапан охладителя системы рециркуляции отработавших газов | ||
| Привод впускного распредвала 1 для цилиндра 2 | ||
| Привод впускного распредвала 1 для цилиндра 3 | ||
| Привод впускного распредвала 1 для цилиндра 4 | ||
| Привод впускного распредвала 1 для цилиндра 5 | ||
| Привод впускного распредвала 1 для цилиндра 6 | ||
| Насос продолжительной циркуляции охлаждающей жидкости | ||
| Термостат системы охлаждения двигателя с картовым управлением | ||
| Регулирующий клапан давления топлива | ||
| Дозирующий клапан топлива | ||
| Дозирующий насос 2 | ||
| SA9 | 5 | Реле подачи тока на компоненты двигателя (моторное реле) |
| SA10 | 5 | Датчик уровня масла и температуры масла |
| SA11 | 7,5 | Жалюзи радиатора, модуль педали акселератора |
| SA12 | 7,5 / 10 / 15 | Клапан перепускной заслонки воздушного фильтра |
| Клапан впуска вторичного воздуха | ||
| Электрогидравлический клапан левой опоры двигателя | ||
| Электрогидравлический клапан правой опоры двигателя | ||
| Управляющий клапан охлаждения поршней масляными форсунками | ||
| Клапан регулировки давления масла | ||
| Клапан заслонки впускного коллектора | ||
| Клапан рециркуляции воздуха турбокомпрессора | ||
| Клапан управления распредвалом 1 | ||
| Клапан управления выпускным распредвалом 1 | ||
| Электромагнитный клапан адсорбера с активированным углем 1 | ||
| Клапан управления выпускным распредвалом 2 | ||
| Клапан управления распредвалом 2 | ||
| Электромагнитный клапан регулировки давления наддува | ||
| Привод впускного распредвала 1 для цилиндров 1~8 | ||
| Привод выпускного распредвала 1 для цилиндров 1~8 | ||
| SA13 | 5 | Вентилятор радиатора |
| SA14 | 15 / 25 | Блок управления двигателем/мотором |
| Форсунка 2, цилиндры 1~4 | ||
| SA15 | 10 / 15 | Лямбда-зонд 1 после каталитического нейтрализатора |
| Лямбда-зонд 1 перед каталитическим нейтрализатором | ||
| Лямбда-зонд после сажевого фильтра | ||
| SA16 | 30 | Блок управления топливным насосом |
| SB1 | 20 | Катушка зажигания 1~6 с выходным каскадом |
| SB2 | Моторное реле | |
| SB3 | – | |
| SB4 | – | |
| SB5 | 30 | Блок управления электрогидравлической опорой двигателя |
| SB6 | 25 | Ремень безопасности переднего левого сиденья |
| SB7 | 20 / 40 | Держатель предохранителя F |
| SB8 | 25 | Ремень безопасности переднего правого сиденья |
| SB9 | 20 / 30 | Блок управления вентилятором приточной вентиляции (Передний вентилятор отопителя) |
| SB10 | Управление системами помощи водителю | |
| SB11 | 15 / 40 | Реле стартера 2 |
| Блок управления термоменеджментом | ||
| SB12 | Полный привод | |
| SC1 | 30 | Блок управления бортовой сетью, подогрев передних сидений |
| SC2 | 20 | Блок управления дверью водителя |
| SC3 | 20 | Блок управления бортовой сетью (Питание розеток) |
| SC4 | 30 | Блок управления регулировки люка сдвижной панорамной крыши |
| SC5 | 30 | Блок управления бортовой сетью, дополнительное освещение, левое |
| SC6 | 20 | Блок управления задней левой дверью |
| SC7 | 30 | Блок управления электродвигателем стеклоочистителя |
| SC8 | 20 | Блок управления задней правой дверью |
| SC9 | 30 | Блок управления бортовой сетью (Дополнительное освещение, правое) |
| SC10 | 10 / 30 | Блок управления бортовой сетью, Система омывателя фар/ветрового стекла |
| SC11 | 20 / 30 | Потенциометр электрических тормозов прицепа, Блок управления кондиционером |
| SC12 | 30 | Блок управления дополнительным отопителем |
| Привод сцепления | ||
| SD1 | 5 | Внутреннее зеркало заднего вида |
| Блок управления подогревом задних сидений | ||
| Диагностический разъем | ||
| SD2 | 10 | Диагностический интерфейс шины данных |
| Блок управления бортовой сетью, парковочные датчики | ||
| SD3 | 7,5 | Аудиосистема (E-Hybrid), Блок управления генератором звука двигателя |
| SD4 | 5 | Клапан охлаждения масла коробки передач |
| SD5 | 5 | Реле стартера 1 |
| Реле стартера 2 | ||
| Силовая и управляющая электроника для электропривода | ||
| SD6 | – | |
| SD7 | 15 | Модуль педали акселератора |
| SD8 | 5 | Блок управления системой ночного видения |
| Блок управления стабилизатором поперечной устойчивости | ||
| Блок управления стабилизатором поперечной устойчивости 2 | ||
| SD9 | 10 | Блок управления адаптивным круиз-контролем |
| Блок управления левым передним радарным датчиком для обнаружения объектов | ||
| Блок управления правым передним радарным датчиком для обнаружения объектов | ||
| SD10 | Полный привод, блокировка дифференциала | |
| SD11 | 10 | Передняя камера для систем помощи водителю |
| SD12 | 7,5 | Вентилятор спинки переднего левого сиденья 1 |
| Вентилятор подушки переднего левого сиденья 1 | ||
| Вентилятор спинки переднего правого сиденья 1 | ||
| Вентилятор подушки переднего правого сиденья 1 | ||
| SD13 | 5 | Зарядное USB-гнездо 1 |
| SD14 | 15 | Электродвигатель стеклоочистителя заднего окна |
| SD15 | 20 | Передняя правая фара |
| SD16 | 20 | Передняя левая фара |
| SE1 | 5 | Датчик противоугонной сигнализации |
| Сигнальный гудок (сирена) | ||
| SE2 | 5 | Главное реле |
| SE3 | 5 | Блок управления гаражными воротами |
| SE4 | 7,5 | Блок управления датчиками рычага селектора |
| SE5 | 15 | Блок управления бортовой сетью (Звуковой сигнал) |
| SE6 | 5 | Кнопка электромеханического стояночного тормоза |
| SE7 | 5 / 10 | Диагностический интерфейс шины данных (Блок управления шлюзом) |
| SE8 | 5 | Передний крышевой модуль |
| SE9 | Модуль экстренного вызова, фаркоп | |
| SE10 | 5 / 10 | Блок управления подушками безопасности |
| SE11 | 5 | Блок управления ABS, ESC |
| SE12 | 10 | Датчик дождя и освещенности |
| Диагностический разъем | ||
| SE13 | 20 | Блок управления бортовой сетью (Система кондиционирования) |
| SE14 | 20 | Блок управления дверью переднего пассажира |
| SE15 | 20 | Блок управления бортовой сетью, Компрессор кондиционера |
| SE16 | 30 | Преобразователь постоянного/переменного тока с розеткой, 12В – 230В |
| Гидроаккумулятор тормозной системы, смарт-актуатор (E-Hybrid) |
Возможно, рядом с блоком предохранителей установлены дополнительные элементы защиты.
Расположение дополнительных элементов
| № | A | Назначение |
|---|---|---|
| A | 15 | Блок управления регулировкой сиденья и рулевой колонки с памятью |
| B | 15 | Блок управления регулировкой переднего пассажирского сиденья с памятью |
| C | 40 | Блок управления ABS |
| D | 40 | Блок управления ABS |
| E | – | |
| F | 50 | Вспомогательный гидравлический насос трансмиссии |
Рядом с аккумулятором может быть установлен блок мощных предохранителей.
Багажное отделение

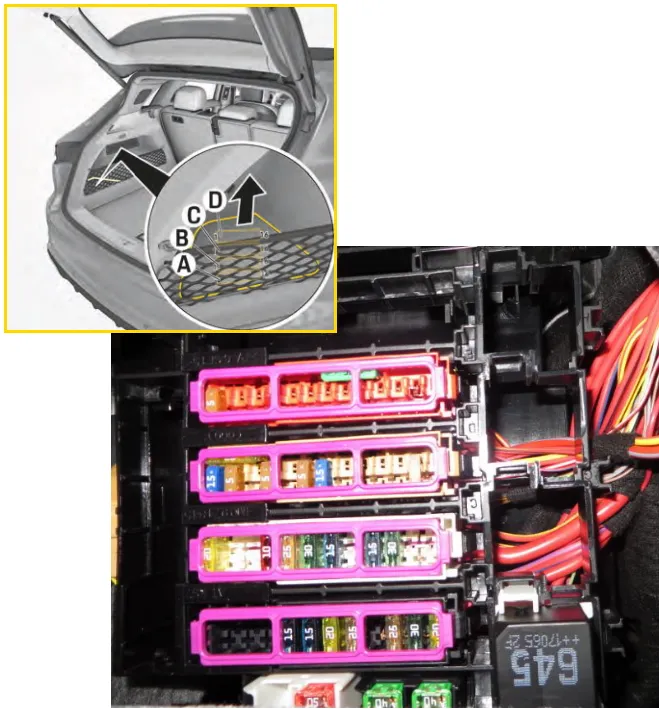

В багажном отделении слева, под защитной крышкой, установлен еще один блок с предохранителями и реле.
| № | A | Назначение |
|---|---|---|
| SG1 | 10 | Датчик 1 давления и температуры хладагента |
| Датчик 2 давления и температуры хладагента | ||
| Расширительный клапан 2 хладагента | ||
| Высоковольтный нагреватель (PTC) | ||
| Мотор управления заслонкой радиатора | ||
| SG2 | – | |
| SG3 | – | |
| SG4 | – | |
| SG5 | 15 | Блок управления адаптивной пневмоподвеской |
| SG6 | 15 | Блок управления автоматической коробкой передач |
| SG7 | 20 | Блок управления 2 бортовой сетью, Задняя рулонная шторка, доводчик, KESSY, крышка заливной горловины |
| SG8 | Блок управления и индикации заднего кондиционера, Подогрев задних сидений (не для E-Hybrid) | |
| SG9 | – | |
| SG10 | 25 | Блок управления детектором прицепа |
| SG11 | 30 | Блок управления задней крышкой, Блок управления задними дверями |
| SG12 | 20 | Блок управления вентилятором заднего свежего воздуха |
| SH1 | 20 | Блок управления 2 бортовой сетью, Левый задний фонарь |
| SH2 | – | |
| SH3 | 30 | Блок управления системой дозирования реагента, Нагреватель SCR, задний спойлер |
| Преобразователь DC/AC с розеткой, 12В – 230В | ||
| SH4 | 10 | Блок управления и индикации заднего кондиционера |
| SH5 | 25 | Блок управления детектором прицепа |
| SH6 | 30 | Блок управления детектором прицепа (мотор поворота) |
| SH7 | 15 | Блок управления детектором прицепа (зарядка, электропривод) |
| SH8 | – | |
| SH9 | 15 | Блок управления детектором прицепа (розетка) |
| SH10 | Блокировка дифференциала | |
| SH11 | – | |
| SH12 | 25 | Блок управления системой дозирования реагента, Нагреватель SCR (не для E-Hybrid) |
| SJ1 | 15 | Блок управления системами помощи водителю |
| SJ2 | 5 | Антенный усилитель для мобильного телефона |
| SJ3 | – | |
| SJ4 | 5 | Блок управления системой помощи при перестроении |
| Блок управления 2 системой помощи при перестроении | ||
| SJ5 | Развлекательная система | |
| SJ6 | 5 | Блок управления системой контроля давления в шинах |
| SJ7 | 15 | Блок управления системами помощи водителю |
| SJ8 | 5 | Приемник дистанционного управления дополнительным отопителем, Радиоприемник дополнительного отопителя |
| SJ9 | DVD-привод | |
| SJ10 | 5 | TV-тюнер, RTM |
| SJ11 | 5 | Крышевая антенна (ParkAssist) |
| SJ12 | 5 | Блок управления гаражными воротами |
| SJ13 | 5 | Блок управления камерой заднего вида |
| SJ14 | 20 | Блок управления 2 бортовой сетью, Правый задний фонарь |
| SJ15 | – | |
| SJ16 | 40 | Блок управления цифровым звуковым пакетом |
| SK1 | 5 | Блок управления активным стабилизатором поперечной устойчивости |
| Блок управления 2 активным стабилизатором поперечной устойчивости | ||
| SK2 | 7,5 | Сервисный разъем высоковольтной системы |
| SK3 | 10 | Реле насоса охлаждающей жидкости высоковольтной батареи |
| SK4 | 7,5 | Силовая и управляющая электроника электропривода |
| SK5 | 5 | Тормозной сервопривод, Вакуумный усилитель тормозов – E-Hybrid |
| SK6 | Вентиляторы сидений | |
| SK7 | – | |
| SK8 | 5 | Компрессор кондиционера с магнитной муфтой и регулирующим клапаном |
| SK9 | 10 | Аккумулятор, 48 В |
| Преобразователь напряжения (48В/12В) | ||
| SK10 | 5 | Высоковольтная батарея 1 |
| SK11 | 7,5 | Зарядное устройство 1 для высоковольтной батареи |
| SK12 | – | |
| SK13 | – | |
| SK14 | Реле насоса охлаждающей жидкости термоменеджмента | |
| SK15 | – | |
| SK16 | – |
Дополнительные элементы
| № | A | Назначение |
|---|---|---|
| A | 15 | Блок управления регулировкой переднего пассажирского сиденья с памятью (правый руль) |
| B | – | |
| C | 30 | Реле обогрева заднего стекла |
| D | 40 | Электроника компрессора адаптивной подвески |
| E | – | |
| F | – |
