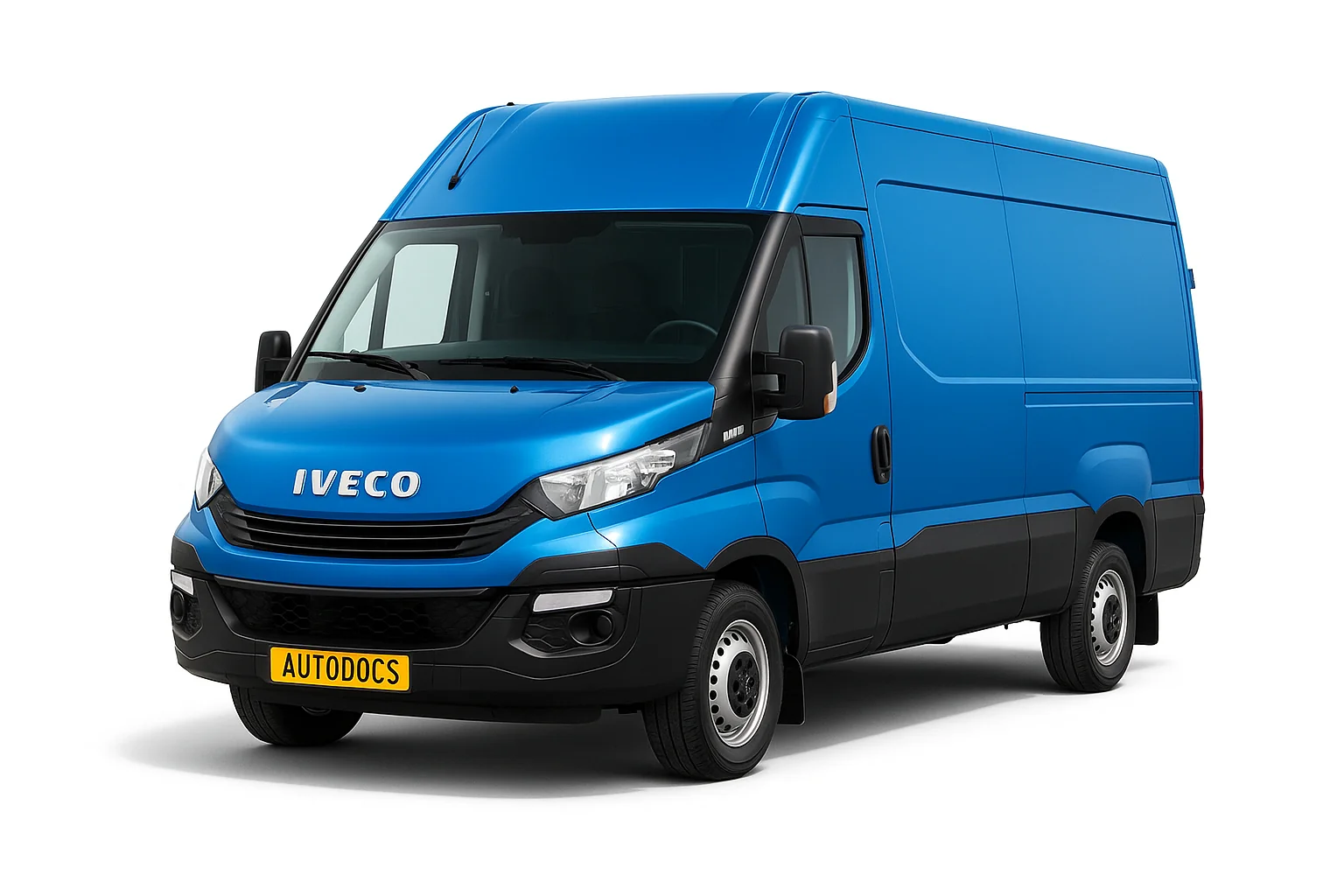

В данной статье мы представим описание предохранителей и реле Ивеко Дейли 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 г.в. со схемами блоков, местами их расположения и фото примерами исполнения. Отдельно отметим предохранители прикуривателя.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Блок в салоне
В салоне автомобиля блок с предохранителями и реле находится под панелью приборов со стороны водителя и закрыт защитной крышкой.
| № | A | Описание |
|---|---|---|
| F12 | 7,5 | Правая фара ближнего света |
| F13 | 7,5 | Левая фара ближнего света — корректор фар |
| F31 | 5 | Омыватели фар и электродвигатели и элементы управления для электрических стеклоподъемников |
| F32 | 7,5 | Извлечение аккумулятора при минимальном напряжении — внутреннее освещение |
| F33 | 15 | Выдвижная дверь, Разъем EOBD, Противоугонная система; Блок управления коробкой передач ZF 8HP 70L. |
| F34 | 20 | Розетка, +30 питания к рации; |
| F36 | 15 | Автомагнитола MODUS, тахограф, сирена, парктроник; Кондиционер; Блокировка дифференциала |
| F37 | 7,5 | Панель приборов, стоп-сигналы, розетка прицепа |
| F38 | 20 | Центральный замок |
| F42 | 5 | Система ABS или ESP |
| F43 | 20 | Омыватель ветрового стекла |
| F47 | 25 | Электро стеклоподъемник со стороны водителя |
| F48 | 25 | Электро стеклоподъемник со стороны пассажира |
| F49 | 5 | Панель управления, тахограф, управление ASR, Тельма (катушка), видеокамера, блокировка заднего дифференциала |
| F50 | 5 | Подушки безопасности |
| F51 | 5 | Мощность + 15 АКПП; Свет заднего хода; LDWS; USB-порт; Отпирание автомобиля с открытой дверью; Стабилизатор напряжения (система S&S); Датчик внутренней температуры; датчики парковки; Радио; педаль сцепления (система S&S); ТРМ; 24 – питание 12В |
| F53 | 5 | Панель приборов — таймер дополнительного отопителя |
| F89 | 5 | Питание панели приборов |
| F90 | 7,5 | Левая фара / Сигнал |
| F91 | 7,5 | Правая фара дальнего света |
| F92 | 7,5 | Левая противотуманная фара |
| F93 | 7,5 | Правая противотуманная фара |
Блоки под капотом
Блок предохранителей и реле
Под капотом в моторном отсеке блок с предохранителями и реле находится рядом с аккумуляторной батареей, так же закрыт защитной крышкой.
| № | A | Обозначение |
|---|---|---|
| F1 | 40 | Электромагнитные клапаны пневматической подвески |
| F2 | 40 | Вентилятор 8 л.с., Замок зажигания |
| F3 | 30 | Вентиляторы климат-контроля кабины и дополнительный обогреватель охлаждающей жидкости двигателя, PTO |
| F4 | 30 | Тормозная система (ESP) |
| F5 | 40 | Блок управления ECAS и клапаны пневматической подвески |
| F6 | 40 | Предохранители (F61) (F62) (F66) |
| F7 | 40 | Предохранитель прикуривателя, Розетка 12В, Подогрев сидений |
| F8 | 15 | Предохранитель топливного насоса |
| F9 | 30 | Автоматическая коробка передач |
| F10 | 15 | Обогрев наружных зеркал; Обогрев лобового стекла. |
| F11 | 15 | Основные нагрузки EDC от главного реле |
| F14 | 10 | Реле запуска главного двигателя |
| F15 | 10 | Помпа охлаждения Bosch (для двигателей F1C Euro 5) |
| F16 | 15 | Прикуриватель |
| F17 | 10 | Вторичные нагрузки EDC от главного реле |
| F18 | 15 | Отбора мощности и EM 30А Блокировка заднего дифференциала |
| F19 | 7,5 | Реле на сирену |
| F20 | 15 | Отбора мощности и EM 10А 13-контактный разъем |
| F21 | 7,5 | Реле электромагнитных клапанов баллонов (CNG) |
| F22 | 25 | Основные нагрузки EDC от главного реле |
| F23 | 30 | Дворники |
| F24 | 20 | Розетка 12V |
| F30 | 5 | Боковые габаритные фонари |
| F60 | 20 | Обогрев сидений |
| F61 | 30 | Блокировка заднего дифференциала |
| F62 | 30 | Обогрев задних стекол |
| F63 | 10 | Блок управления ECAS / Компрессор кондиционера. |
| F64 | 15 | Urea (для двигателей F1C Euro VI) |
| F65 | 20 | Urea (для двигателей F1C Euro VI) |
| F66 | 15 | Омыватели фар (версии с МКПП) |
| 20 | Вентилятор охлаждения масла коробки передач (версии с автоматической коробкой передач 8 л.с.) | |
| F67 | 7,5 | Розетка для прицепа |
| F68 | 10 | Обогрев лобового стекла |
| F69 | 7,5 | Зеркала с подогревом |
| F77 | 5 | Обогреватель (кроме версий VENDOR и VENDOR F1A) |
| 15 | Подогрев окон | |
| F78 | 7,5 | Розетка для прицепа |
| F81 | 30 | Автоматическая коробка передач |
| F82 | 70 | Блок питания второго корпуса компьютера |
| F83 | 40 | Внутренние вентиляторы кабины |
| F84 | 7,5 | Соединитель Баруффальди |
| F85 | 25 | Подогреватель топливного и сажевого фильтра |
| F87 | 5 / 7,5 | Вакуумный датчик (старт и стоп); Контроллер двигателя; Блок управления автоматической коробкой передач |
| Т02 | 20 | Охлаждающий насос Bosch; Стартер (Start & Stop). |
| Т03 | 20 | Боковые габаритные огни |
| Т05 | 20 | Соединитель Баруффальди |
| Т06 | Пусто | |
| Т07 | 50 | Разрядка выключателя зажигания |
| Т08 | 20 | Топливный насос |
| Т09 | 30 | Главное реле |
| Т10 | 30 | Предотвращение запуска двигателя; сигнал +50 к системе Start&Stop. |
| Т14 | 30 | Сцепление Baruffaldi (низкая скорость) |
| Т17 | 10 / 20 | Стеклоочиститель (1-я и 2-я передача) |
| Т19 | 10 / 20 | Стеклоочиститель (включен) |
| Т20 | 20 | Диагностика EOBD |
| Т30 | 50 | Внутренние вентиляторы кабины |
| Т31 | 30 | Подогреватель топливного фильтра |
| Т49 | 20 | Система Start&Stop |
| Т50 | 20 | Обогрев лобового стекла и зеркал |
| Т51 | 20 | Включение компрессора от кондиционера |
| Т52 | 30 | Обогрев задних стекол |
| Т53 | 20 | Обогреватель (кроме версий VENDOR и VENDOR F1A) |
| 20 | Окно с подогревом | |
| Т54 | 10 / 20 | Отключение батареи (защитное реле) |
| Т55 | 10 / 20 | Отключение батареи (сигнализация активации) |
| Т56 | Пусто | |
| Т64 | 20 | Омыватели фар (механическая коробка передач) |
| 30 | Вентилятор охлаждения масла коробки передач (версии с автоматической коробкой передач) | |
| Т65 | 10 / 20 | Вентилятор автоматической коробки передач |
Силовой блок
На плюсовой клемме аккумуляторной батареи может быть установлен блок предохранителей высокой мощности в виде плавких вставок высокой мощности.
| № | A | Назначение |
|---|---|---|
| 1 | 500 | +30 от F75 для стартера, генератора и ретардера (если есть) |
| 2 | 150 | +30 от F70 для SCM BUS-BAR |
| 3 | 60 | +30 от F73 для предпускового подогрева свечей накаливания |
| 4 | 40 | +30 от F72 для узла торможения |
| 5 | 80 | +30 от F7I для Ist Body компьютер |
| 6 | +30 к F64 в SCM/A для датчика IBS системы «стоп-старт» |
