GMC Acadia 1 поколение выпускалось в 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 годах. За это время модель получила обновление. В нашем посте вы найдете подробное описание блоков предохранителей и реле GMC Acadia 1 со схемами и фото. Обратите внимание, выделите предохранитель, отвечающий за прикуриватель.
Описание предохранителей может отличаться от показанного и зависит от года выпуска и уровня комплектации вашего Acadia.
Блоки в салоне

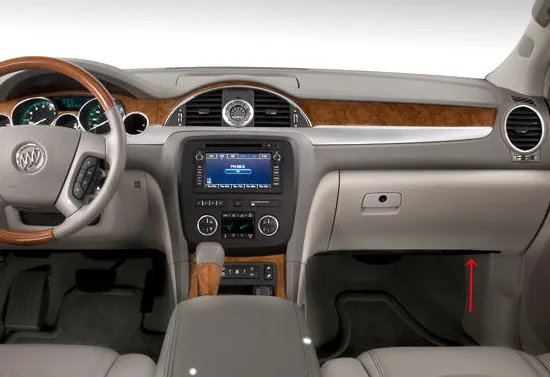

Внутри автомобиля блок предохранителей и реле расположен под приборной панелью, со стороны пассажира.
Для доступа к блоку необходимо отогнуть защитную крышку.

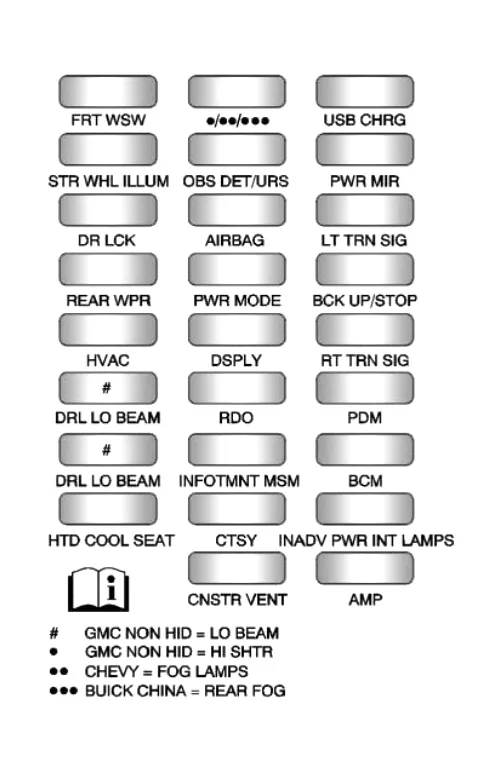

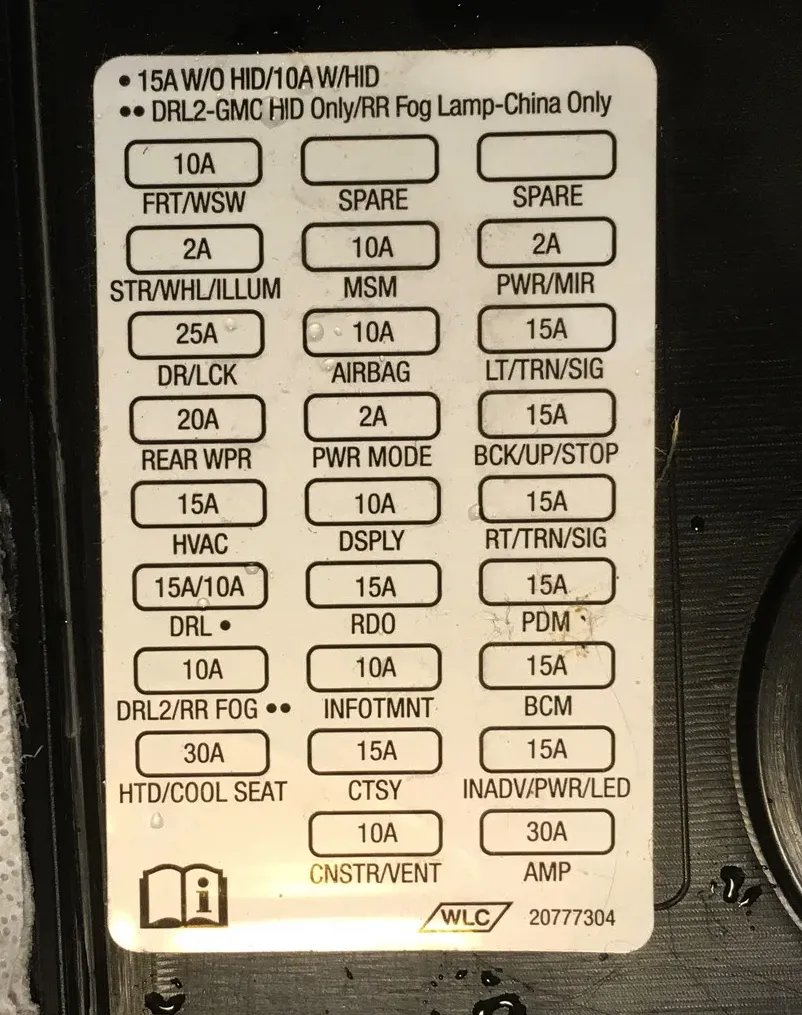

Проверяйте обозначение элементов по схеме на обратной стороне защитной крышки.
| № | Назначение |
|---|---|
| # | GMC БЕЗ HID = Ближний свет |
| * | GMC БЕЗ HID = Шторка дальнего света |
| ** | Chevy = Противотуманные фары |
| *** | Buick Китай = Задний противотуманный фонарь |
| AIRBAG | Подушка безопасности |
| AMP | Усилитель |
| BCK UP/STOP | Фонарь заднего хода/ Стоп-сигнал |
| BCM | Модуль кузова (Body Control Module) |
| CNSTR VENT | Клапан продувки адсорбера |
| CTSY | Плафоны освещения салона |
| DRL LC | Дверные замки |
| DRL /LO BEAM | Реле дневных ходовых огней/ Реле фар ближнего света |
| DSPLY | Дисплей |
| FRT WSW | Омыватель переднего стекла |
| HTD/COOL SEAT | Подогрев/ Охлаждение сидений |
| HVAC | Отопление, вентиляция и кондиционирование |
| INADV PWR INT LAMPS | Случайное питание/ Лампы подсветки интерьера |
| INFOTMNT/MSM | Инфотеймент/ Модуль памяти сидений |
| LT TRN SIG | Указатель поворота водительской стороны |
| OBS DET /URS | Парковочный радар/ Система предупреждения о слепых зонах/ Система предупреждения о фронтальном столкновении/ Универсальная система дистанционного управления |
| PDM | Электропривод зеркал, Release Замка задней двери |
| PWR MODE | Режим питания |
| PWR MIR | Электропривод зеркал |
| RDO | Радио |
| REAR WPR | Задний стеклоочиститель |
| RT TRN SIG | Указатель поворота пассажирской стороны |
| STR WHL ILLUM | Подсветка рулевого колеса |
| USB CHRG | USB зарядка |

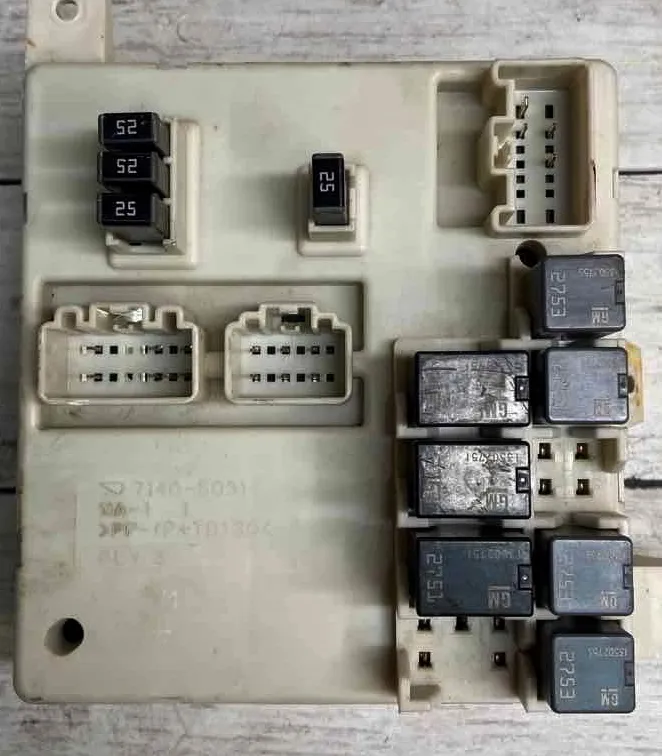

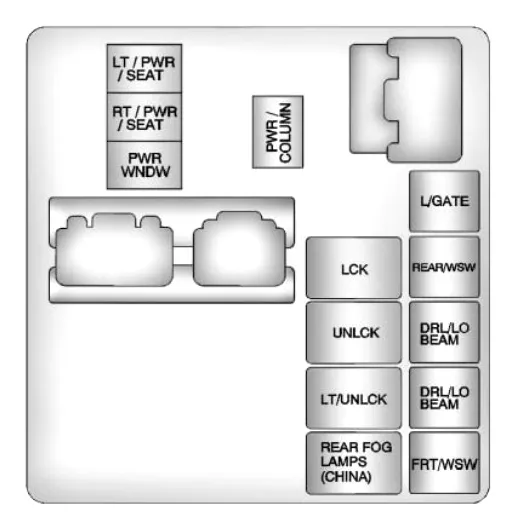

Дополнительные предохранители и реле установлены на тыльной стороне блока.
| № | Обозначение |
|---|---|
| LT/PWR/SEAT | Реле электропривода сиденья водительской стороны |
| RT/PWR/SEAT | Реле электропривода сиденья пассажирской стороны |
| PWR/WNDW | Реле электропривода стеклоподъемников |
| PWR/COLUMN | Реле электропривода рулевой колонки |
| L/GATE | Реле задней двели (Liftgate) |
| LCK | Реле центрального замка |
| REAR/WSW | Реле омывателя заднего стекла |
| UNLCK | Реле разблокировки замков |
| DRL/LO BEAM | Реле дневных ходовых огней/ Реле фар ближнего света |
| LT/UNLCK | Реле разблокировки водительской стороны |
| DRL/ LO BEAM | Реле дневных ходовых огней (Если установлено) |
| REAR FOG LAMPS (CHINA) | Реле противотуманных фар |
| FRT/WSW | Реле омывателя переднего стекла |
Под капотом

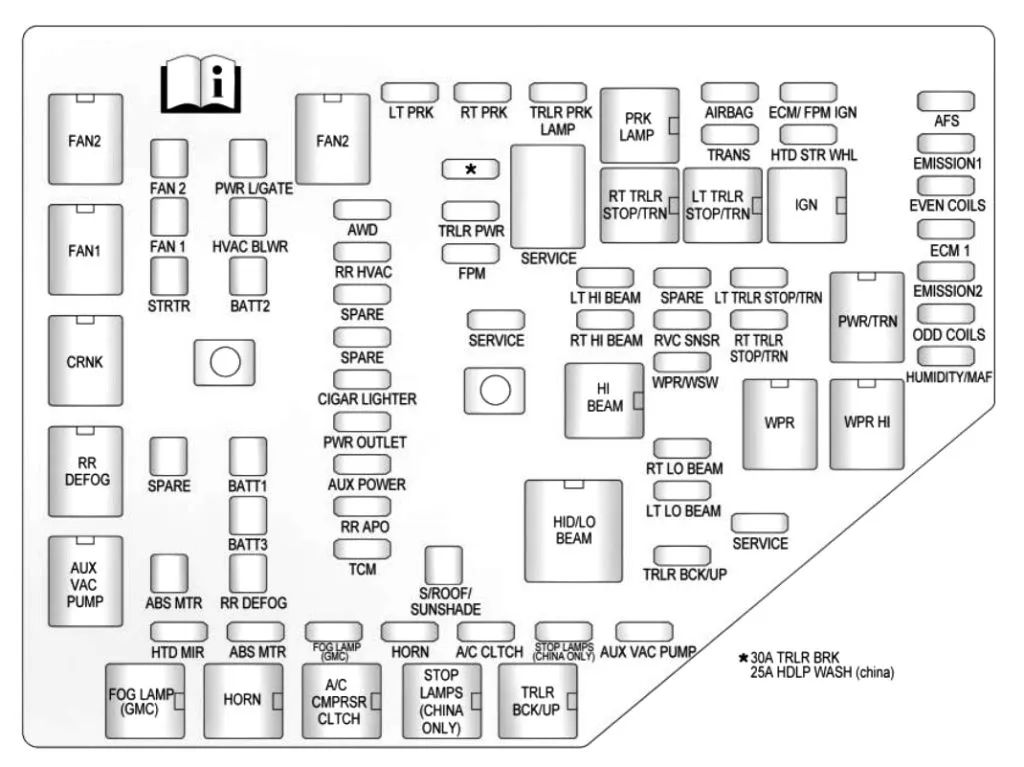

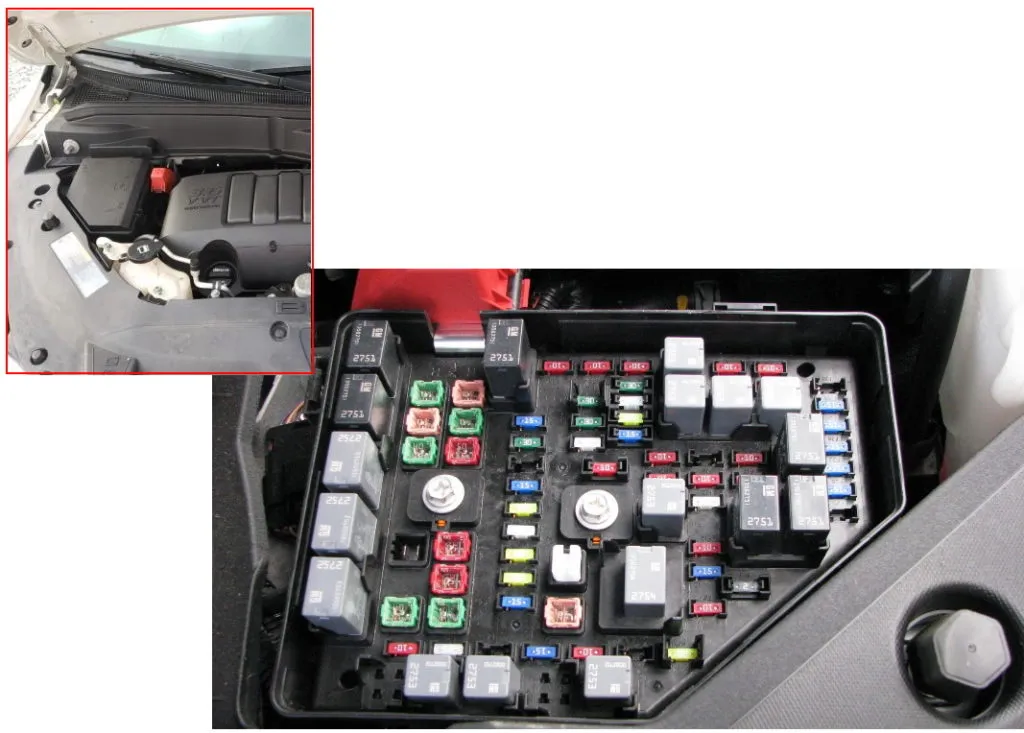

Блок предохранителей и реле расположен в левой части подкапотного пространства.
| № | Назначение |
|---|---|
| A/C CLUTCH | Муфта компрессора кондиционера |
| ABS MTR | Мотор АБС (Антиблокировочная система тормозов) |
| AFS | Адаптивная система головного освещения |
| AIRBAG | Подушка безопасности |
| AUX POWER | Вспомогательное питание |
| AUX VAC PUMP | Вспомогательный вакуумный насос |
| AWD | Система полного привода (All Wheel Drive) |
| BATT 1 | Аккумулятор 1 |
| BATT 2 | Аккумулятор 2 |
| BATT 3 | Аккумулятор 3 |
| CIGAR LIGHTER | Прикуриватель |
| ECM 1 | Модуль управления двигателем 1 |
| ECM/ FPM IGN | Модуль управления двигателем/ Модуль управления топливным насосом зажигание |
| EMISSION 1 | Система выхлопа 1 |
| EMISSION 2 | Система выхлопа 2 |
| EVEN COILS | Катушки зажигания четных цилиндров |
| FAN 1 | Вентилятор охлаждения 1 |
| FAN 2 | Вентилятор охлаждения 2 |
| * | Омыватель фар (Китай) /Противотуманные фары (GMC) |
| FPM | Модуль питания топливного насоса |
| FSCM | Модуль управления топливной системой |
| FOG LAMP (GMC) | Противотуманные фары (GMC) |
| HTD STR WHL | Подогрев рулевого колеса |
| HORN | Звуковой сигнал (Клаксон) |
| HTD MIR | Подогрев наружных зеркал заднего вида |
| HUMIDITY/MAF | Датчик влажности/ Датчик массового расхода воздуха (ДМРВ) |
| HVAC BLWR | Вентилятор отопителя, кондиционера |
| LT HI BEAM | Левая фара дальнего света |
| LT LO BEAM | Левая фара ближнего света |
| LT PRK | Левый габаритный огонь |
| LT TRLR STOP/TRN | Левый стоп-сигнал и указатель поворота прицепа |
| ODD COILS | Катушки зажигания нечетных цилиндров |
| PCM IGN | Модуль управления трансмиссией, зажигание |
| PWR L/GATE | Электропривод задней двери (Liftgate) |
| PWR OUTLET | Розетка питания |
| RR APO | Задняя розетка питания |
| RR DEFOG | Задний обогреватель стекла |
| RR HVAC | Задняя система климат-контроля |
| RT HI BEAM | Правая фара дальнего света |
| RT LO BEAM | Правая фара ближнего света |
| RT PRK | Правый габаритный огонь |
| RT TRLR STOP/TRN | Правый стоп-сигнал и указатель поворота прицепа |
| RVC SNSR | Датчик регулируемого напряжения |
| S/ROOF/SUNSHADE | Люк с электроприводом |
| SERVICE | Сервисное обслуживание |
| SPARE | Запасной |
| Stop Lamps (China Only) | Стоп-сигналы (Только для Китая) |
| STRTR | Стартер |
| TCM | Модуль управления трансмиссией |
| TRANS | Трансмиссия |
| TRLR BCK/UP | Фонари заднего хода прицепа |
| TRLR BRK | Тормоз прицепа |
| TRLR PRK LAMP | Габаритные огни прицепа |
| TRLR PWR | Питание прицепа |
| WPR/WSW | Стеклоочиститель/ Омыватель лобового стекла |
| Реле | |
| A/C CMPRSR CLTCH | Муфта компрессора кондиционера |
| AUX VAC PUMP | Вспомогательный вакуумный насос |
| CRNK | Коммутируемое питание |
| FAN 1 | Вентилятор охлаждения 1 |
| FAN 2 | Вентилятор охлаждения 2 |
| FAN 3 | Вентилятор охлаждения 3 |
| HDLP WASH (CHINA) FOG LAMP (GMC) |
Омыватель фар (Китай) /Противотуманные фары (GMC) |
| HI BEAM | Фары дальнего света |
| HID/LO BEAM | Газоразрядные (HID) фары ближнего света |
| HORN | Звуковой сигнал (Клаксон) |
| IGN | Главное реле зажигания |
| LT TRLR STOP/TRN | Левый стоп-сигнал и указатель поворота прицепа |
| PRK LAMP | Габаритные огни |
| PWR/TRN | Трансмиссия |
| RR DEFOG | Обогреватель заднего стекла |
| RT TRLR STOP/TRN | Правый стоп-сигнал и указатель поворота прицепа |
| Stop Lamps (China Only) | Стоп-сигналы (Только для Китая) |
| TRLR BCK/UP | Фонари заднего хода прицепа |
| WPR | Стеклоочиститель лобового стекла |
| WPR HI | Стеклоочиститель лобового стекла высокой скорости |
