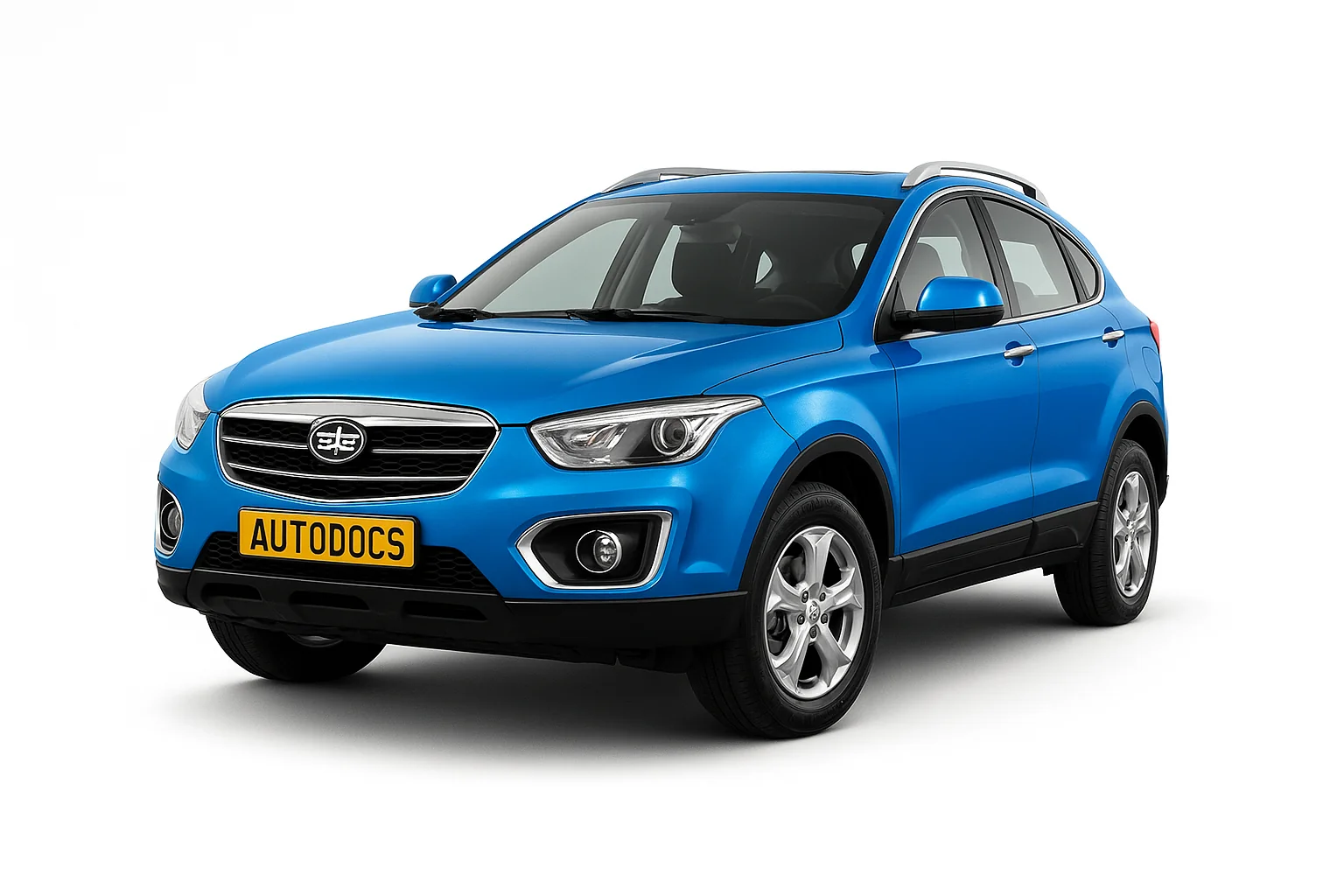

Фав Бестурн х80 компактный кроссовер который производился в 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023 году. За это время модель прошла обновление. В данной статье вы найдёте описание предохранителей и реле Фав Бестурн х80 со схемами блоков, местами расположения и фото примерами исполнения.
Блок в салоне
В салоне автомобиля основной блок с предохранителями и реле находится под панелью приборов, со стороны водителя, в нижней части стойки.
Для доступа надо убрать защитную крышку.
Схема
Описание
- Rear clean motor relay – реле мотора заднего стеклоочистителя
- Front clean motor relay – реле мотора переднего стеклоочистителя
- Rear wiper relay – реле заднего стеклоочистителя
- Start – 5A Запуск (зажигание)
- Clean Motor – 5A Мотор стеклоочистителя
- AC – 5A Кондиционер
- Seat Worm – 5A Обогрев сидений
- BCM – 20A Блок управления электрооборудованием кузова
- Rear wiper – 15А Задний стеклоочиститель
- AUDIO – 5A Аудио система
- BACKUP BAT – 15A Питание розетки
- BCU – 5A Электронный блок управления
- AIRBAG – 10A Подушки безопасности
- REVERSE LAMP – 10А Лампа заднего хода
- VALVE MIRR – 5A Зеркала
- CIGAR – 20A Прикуриватель
- ARS – 5A Система АРС (АБС / ЕСП)
- EPB – 5A Бесключевой доступ / Электроручник
- METER -5A Панель приборов
- DRIVER WINDOWS – 25A Электростеклоподъёмники
- AUDIO – 25A Аудиосистема
- ROOM LAMP – 10A Освещение салона.
Блок под капотом
Расположен рядом с аккумуляторной батареей.
Сверяйте обозначение элементов со своими схемами на крышке блока.
Схема
Обозначение предохранителей
Назначение реле
