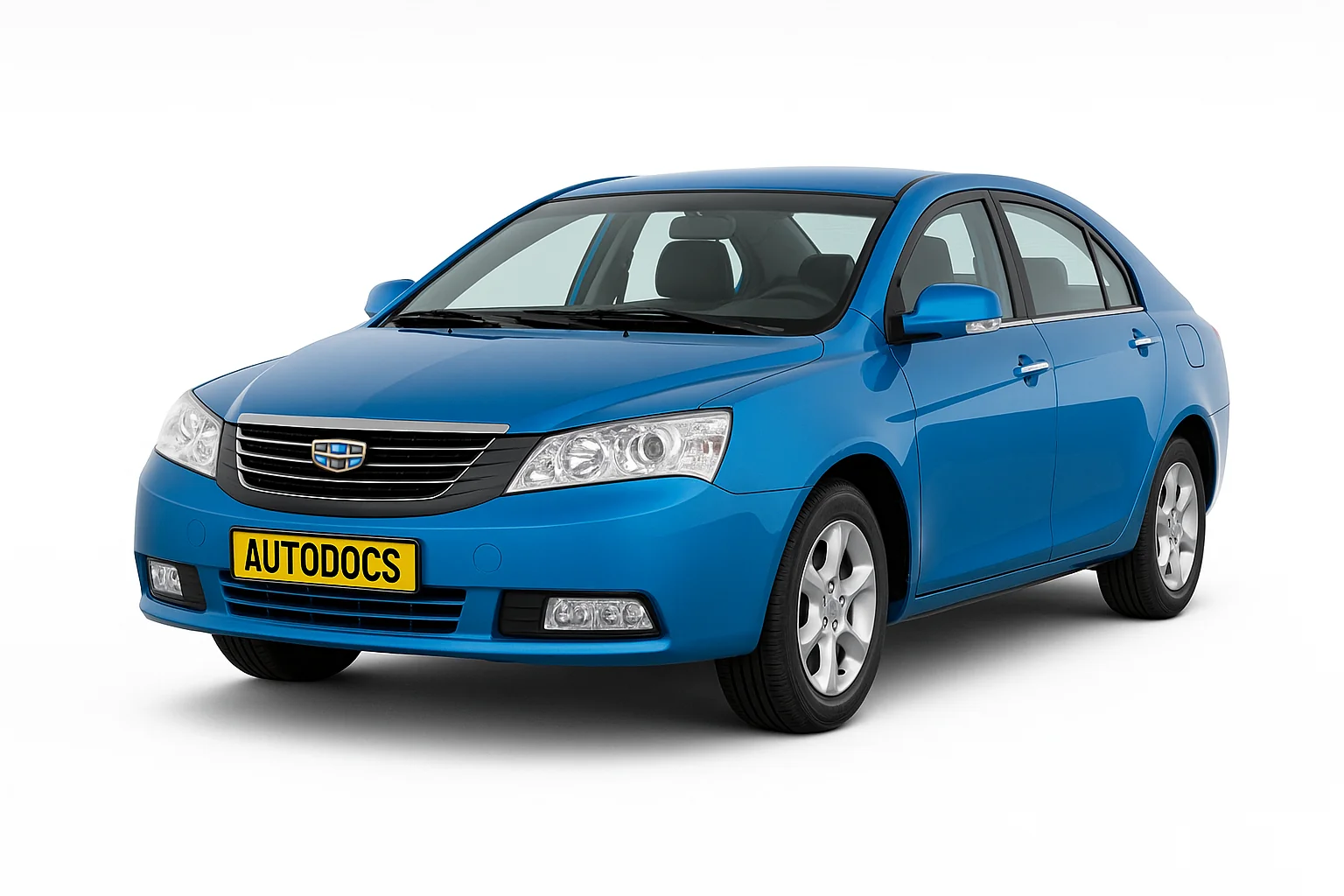

Geely Emgrand EC7 производился в 2009, 2010, 2011, 2012, 2013, 2014, 2014, 2016, 2017, 2018 годах с двигателями объёмом 1,5 и 1,8 литра. В данном материале Вы найдёте описание предохранителей и реле Джили Эмгранд ЕС7 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличаться от представленного и зависит от года выпуска и уровня оснащения Вашего автомобиля.
Блок в салоне
В салоне автомобиля блок с предохранителями и реле находится в левом торце приборной панели, за защитной крышкой.
Сам блок будет выглядеть вот так.
| № | А | Описание предохранителей |
|---|---|---|
| IF1 | 10A | Задний противотуманный фонарь |
| IF2 | 15A | Аудиосистема, питание стеклоподъёмников |
| IF3 | 30А | Люк в крыше, разрыв шины |
| IF4 | – | |
| IF5 | 10А | Иммобилайзер |
| IF6 | – | |
| IF7 | 10А | Компрессор кондиционера |
| IF8 | 10А | Люк с электроприводом, зеркало заднего вида |
| IF9 | 15А | Розетка доп. оборудования |
| IF10 | 15А | Прикуриватель |
| IF11 | – | |
| IF12 | 10А | Блок управления двигателем (EMC) |
| IF13 | 10A | Система ABS |
| IF14 | 10A | Выключатель освещения, Фонарь заднего хода |
| IF15 | 10A | Подушка безопасности, ремни |
| IF16 | 10А | Подогрев заднего стекла |
| IF17 | 10А | Аварийная сигнализация, Рулевое управление |
| IF18 | 20А | Замки (багажника, двери) |
| IF19 | 15А | Кондиционер, предохранитель питания, инструмент, люк на крыше зуммер |
| IF20 | 10А | Стоп сигнал |
| IF21 | 10А | Диагностический интерфейс и система диагностики, иммобилайзер, TPMS — датчики давления в шинах |
| IF22 | 10А | Переключатель переднего освещения |
| IF23 | 10А | Габариты |
| IF24 | 10А | Питание звукового сигнала |
| IF25 | 10А | Щиток комбинированных приборов |
| IF26 | 10А | BCM, вентилятор печки |
| IF27 | 20А | Омыватель |
| IF28 | 10А | Дворники |
| IF29 | – | |
| IF30 | 15А | Катушка зажигания |
| Описание реле | ||
| 1 | Реле зажигания | |
| 2 | Реле подогрева сидений | |
| 3 | Реле противотуманных фар либо ДХО | |
За работу прикуривателя отвечает предохранитель номер 10 на 15А.
Блок под капотом
Под капотом в моторном отсеке главный блок с предохранителями и реле расположен с левой стороны моторного отсека, рядом с аккумулятором.
| № | А | Назначение предохранителей |
|---|---|---|
| 2 | 60A | Батарея |
| 3 | 10A | Генератор |
| 4 | 10A | Двигатель |
| 5 | 15A | Топливный насос |
| 6 | 30A | Переключатель зажигания AM1 |
| 8 | 10A | Левая лампа дальнего света |
| 9 | 10A | Правая лампа дальнего света |
| 10 | 10A | Левая лампа ближнего света |
| 11 | 10A | Правая лампа ближнего света |
| 12 | 30A | Двигатель (ECM) |
| 13 | 5A | Передний Лямбда-зонд |
| 14 | 5A | Задний Лямбда-зонд |
| 15 | 30A | Стартер |
| 16 | 15A | Дневные ходовые огни |
| 17 | 30A | Электро регулировки сиденья |
| 18 | 30A | Переключатель зажигания AM2 |
| 19 | 30A | Обогрев заднего стекла |
| 20 | 25A | Система ABS |
| 21 | 40A | Система ABS |
| 22 | 40A | Батарея IG1 |
| 23 | 60A | Батарея, блок предохранителей |
| 24 | 15A | Передняя противотуманная фара |
| 25 | 15A | Подогрев сиденья |
| 26 | 40A | Вентилятор обогревателя |
| 29 | 40A | Электрический вентилятор охлаждения двигателя |
| 30 | 30A | Стеклоподъемники |
| 32 | 30А | Автоматическая коробка передач |
| 100A | Генератор | |
| Назначение реле | ||
| A | вентилятор низкой скорости | |
| B | вентилятор большой скорости | |
| С | дальний свет | |
| D | дневные ходовые огни | |
| E | стартер | |
| F | ближний свет | |
| G | главное реле | |
| H | реле обратного хода | |
| K | топливный насос | |
| L | реле вентилятора | |
| N | реле блокировки передач | |
