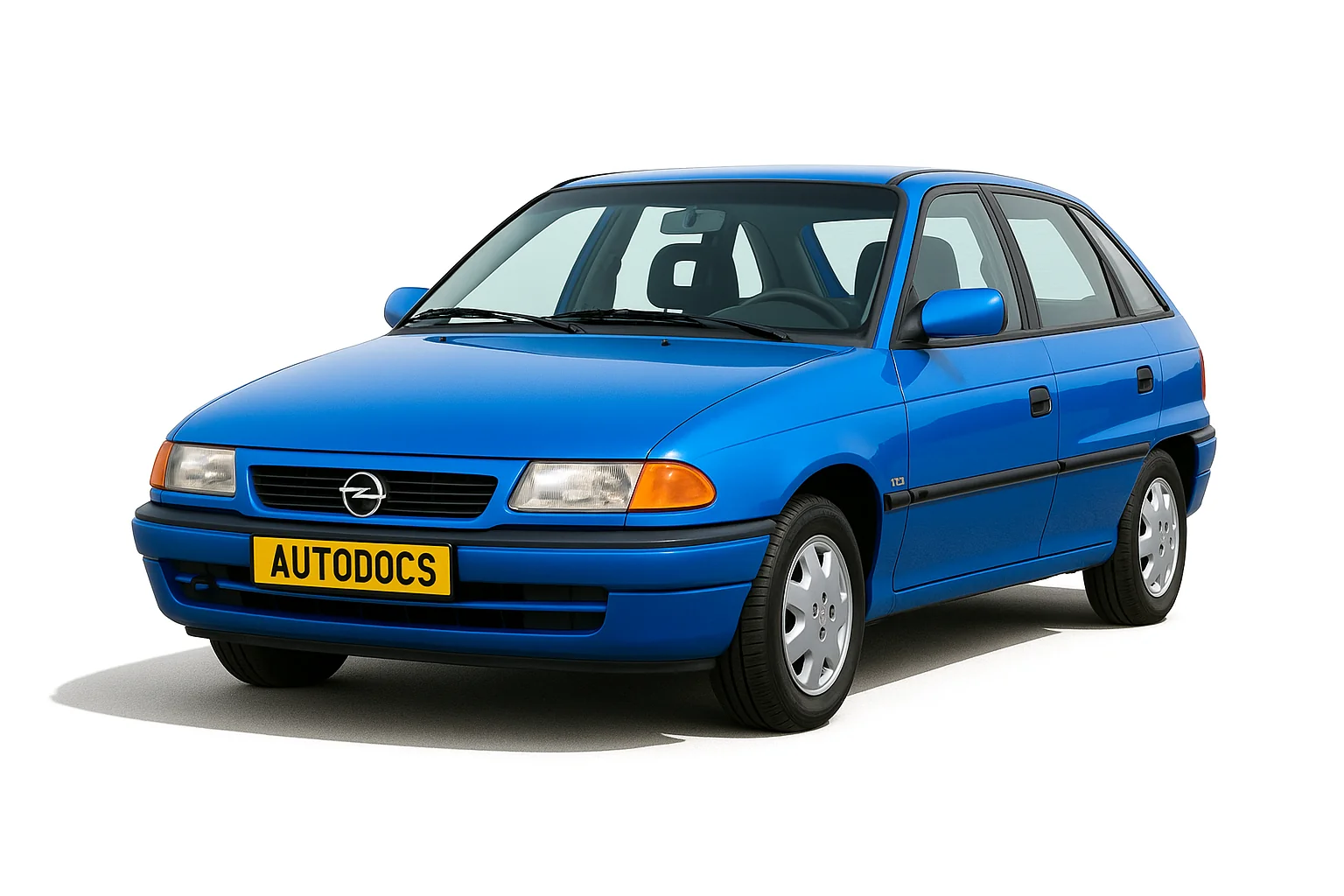

Opel Astra F, первое поколение автомобиля компактного класса Опель Астра. Выпускался в 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 и 2002 году. За это время автомобиль прошел фейслифтинг. В Польше так же известен под названием Astra Classic. В нашей публикации вы найдете описание блоков предохранителей и реле Опель Астра Ф со схемами блоков, фотографиями и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле в Вашем Опель Астра Ф может отличаться от представленного и зависит от года выпуска, страны поставки и уровня оснащения.
Содержание
Предохранители реле в салоне
Основной блок
Он находится под панелью со стороны водителя, за защитной крышкой.
Схема
Описание
| 1 | Реле обогревателя зеркал заднего вида |
| 2 | Реле – прерыватель указателей поворота |
| 3 | Реле прерывистого режима работы очистителя заднего стекла |
| 4 | Реле противотуманных фар |
| 5 | Реле задних противотуманных фонарей |
| 6 | Реле прерывистого режима работы очистителя/ омывателя лобового стекла |
| 7 | Реле обогревателя заднего стекла |
| 8 | Зуммер предупреждения об оставленных включенными фары |
| 9 | Диагностический разъем (DLC) |
| 10 | Реле 1 электродвигателя заслонки переключения забора воздуха (кондиционер) |
| 11 | Реле задержки омывателя фар |
| 12 | Реле 2 электродвигателя заслонки переключения забора воздуха (кондиционер) |
| F1 | 20A Центральный замок |
| F2 | 20A Топливный насос |
| F3 | 30A Звуковой сигнал, очиститель/ омыватель лобового стекла, задержка выключения очистителей стекла, электродвигатели очистителей лобового/ заднего стекла, омыватели фар |
| F4 | 10A Левая фара – ближний свет, электропривод фары – левая, контроль лампы |
| F5 | 10A Правая фара – ближний свет, электропривод фары – правая, контроль лампы |
| F6 | 10A Система управления АКПП, система управления ABS, ESP |
| F7 | 10A Индикатор/ зуммер системы предупреждения, зеркала, лампа подсветки вещевого ящика, аудиосистема, реле обогревателя заднего стекла, вентилятор радиатора (дизель) |
| F8 | 20A Вывод разъема электро оборудования прицепа |
| F9 | 10A Индикатор включения фар, маршрутный компьютер, лампы системы освещения в дневное время |
| F10 | 30A Электропривод стеклоподъемников, привод шторки багажника |
| F11 | 10A Задний противотуманный фонарь |
| F12 | 10A Дальний свет — левая фара |
| F13 | 10A Дальний свет – правая фара |
| F14 | 30A Электровентилятор отопителя, управление кондиционером |
| F15 | 30A Вентилятор радиатора |
| F16 | 30A Обогреватель заднего стекла |
| F17 | 20A Противотуманные фары/ противотуманные фонари |
| F18 | 10A Левые парковочные огни |
| F19 | 10A Лампы подсветки номерного знака, подсветка комбинации приборов, правые парковочные огни, блок аудиосистемы |
| F20 | 20A Фонари заднего хода, предохранитель прикуривателя, подогрев сидений |
| F21 | 30А Управление кондиционером электродвигатель вентилятора радиатора кондиционера |
| F22 | 30A Электропривод стеклоподъемников |
| F23 | 30A Омыватели фар |
| F24 | 20A Маршрутный компьютер, прерыватель указателя поворотов и аварийной сигнализации, аудиосистема, лампы освещения салона, часы, аварийная сигнализация, лампа подсветка/ багажника |
| F25 | 10A Электронный блок управления АКПП |
| F26 | 30A Вентилятор радиатора – дизель |
| F27 | 10A Лампы системы освещения в дневное время |
| F28 | 15A Стоп-сигналы, указатели поворота, антиблокировочная система тормозов ABS, аварийная сигнализация |
За работу прикуривателя отвечает предохранитель номер 20 на 20А.
С обратной стороны блока могут находится: предохранитель вентилятора охлаждения, реле стартера, предохранитель вентилятора печки.
Дополнительные блоки
На правой стенке под панелью приборов, могут быть расположены отдельные блоки управления:
- Электронный блок управления центрального замка
- Электронный блок управления противоугонной сигнализации
- Электронный блок управления работой двигателя
- Реле топливного насоса
Предохранители и реле под капотом
Монтажный блок находится в задней части подкапотного пространства.
Возможны различные варианты исполнения. Актуальная схема будет нанесена на крышку блока.
Вариант 1
- Реле 1 электродвигателя вентилятора конденсатора кондиционера
- Реле 2 электродвигателя вентилятора конденсатора кондиционера
- Реле электродвигателя вентилятора системы охлаждения
- Реле 3 электродвигателя вентилятора конденсатора кондиционера
Вариант 2
Схема
Назначение
- Предохранитель стеклоомывателей фар головного света
- Реле стеклоомывателей фар головного света
- Реле звукового сигнала
- Предохранитель звукового сигнала
Вариант 3
| 1 | Реле электромагнитной муфты компрессора кондиционера |
| 2 | Реле электродвигателя вентилятора конденсатора кондиционера -дизель |
| 3 | Реле звукового сигнала |
| 4 | Реле электродвигателя вентилятора системы охлаждения |
| F1 | (30A) Звуковые сигналы |
| F2 | (10A) Выключатель компрессора кондиционера |
Отдельно, в правой части, может быть расположен электронный блок управления АБС.
