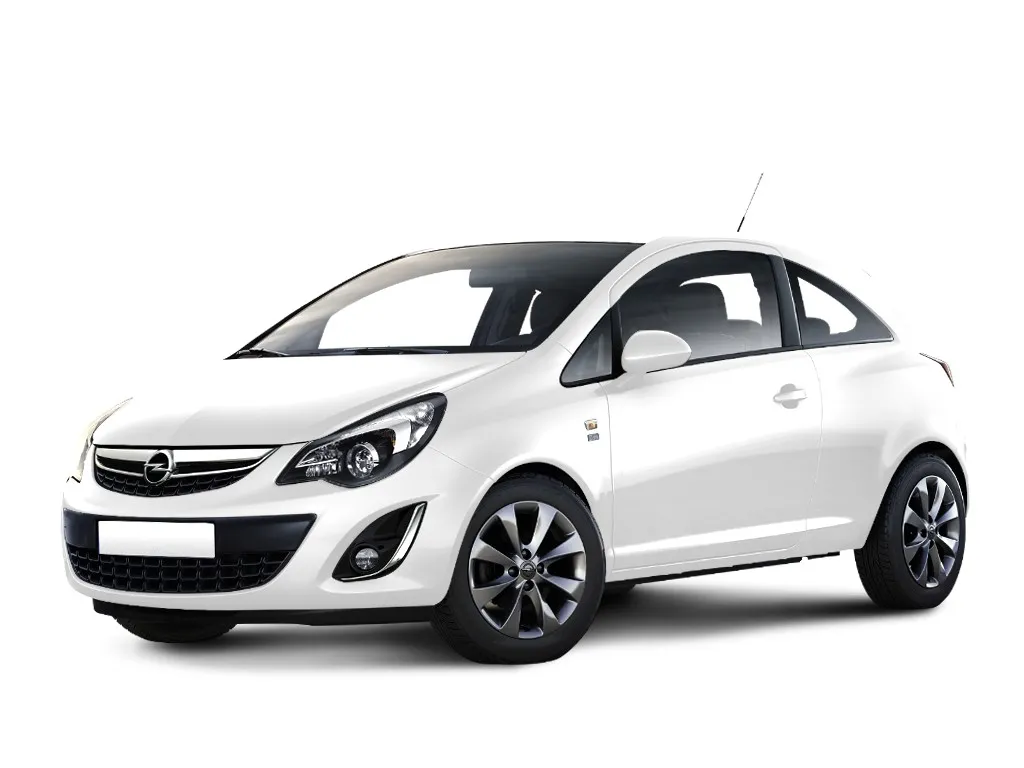

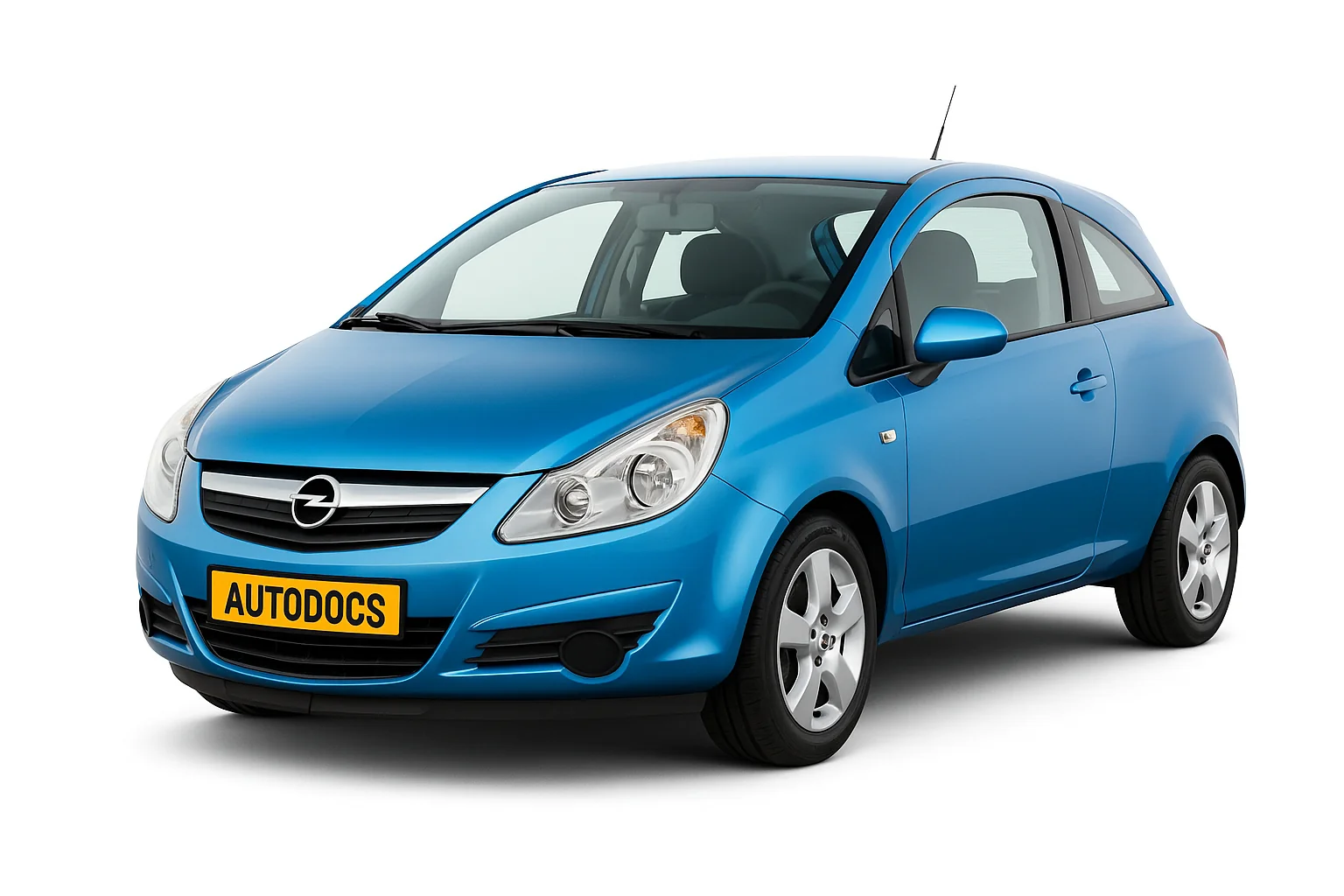

Opel Corsa D (опель корса д) – четвёртое поколение одной из самой популярной серии Corsa. Годы выпуска: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014. За это время автомобиль прошел рестайлинг один раз. В данной статье Вы найдете описание блоков предохранителей и реле Опель Корса Д со схемами блоков, местами их расположения и фотографиями. Выделим предохранитель отвечающий за прикуриватель. В конце предложим для скачивания полную инструкцию по ремонту opel corsa d.
Исполнение блоков предохранителей и реле может отличаться от представленного и зависит от года выпуска и страны поставки Вашего Опель Корса Д.
Содержание
Блоки под капотом
Монтажный блок
Он находится с левой стороны рядом с аккумуляторной батарей и закрыт защитной крышкой, на обратной стороне которой находится актуальная схема.
Вариант 1
| № | A | Описание |
|---|---|---|
| 1 | 30 | Стартер |
| 2 | 7,5 | Кондиционер |
| 3 | 15 / 30 | Обогрев системы питания дизеля |
| 4 | 15 | Звуковой сигнал |
| 5 | 15 | Easytronic, автоматическая коробка передач |
| 6 | 7,5 | Блок управления двигателем |
| 7 | 15 | Противотуманные фары |
| 8 | 30 / 40 | Охлаждение двигателя |
| 9 | 30 / 40 / 60 | Охлаждение двигателя |
| 10 | 30 / 60 | Easytronic, коробка передач |
| 11 | 7,5 / 15 | Свечи накаливания, система зажигания |
| 12 | 5 | Блок управления наружным освещением, регулировка угла наклона фар, система адаптивною света |
| 13 | 7,5 | Отопитель, кондиционер |
| 14 | 5 | Easytronic, автоматическая коробка передач |
| 15 | 10 | Дальний свет, адаптивное освещение справа |
| 16 | 10 | Дальний свет, адаптивное освещение слева |
| 17 | 10 | Основные предохранители |
| 18 | 7,5 | Электронный блок управления двигателем |
| 19 | 10 | Подушка безопасности |
| 20 | 10 | Основные предохранители |
| 21 | 15 / 20 | Основные предохранители |
| 22 | 70 | Центральный блок управления электрооборудованием автомобиля |
| 23 | 20 | Компрессор, комплект для ремонта шин |
| 24 | 15 | Топливный насос |
| 25 | 30 | Электронный блок управления антиблокировочной тормозной системой |
| 26 | 30 | Обогрев заднего стекла |
| 27 | 30 | ABS |
| 28 | 30 | Электровентилятор салона (кондиционер, климат-контроль) |
| 29 | 20 | Предохранитель прикуривателя |
| 30 | 7,5 | Кондиционер, климат – контроль |
| 31 | 20 | Механизм подъема левого окна |
| 32 | 20 | Механизм подъема правого окна |
| 33 | 7,5 | Обогрев наружных зеркал |
| 34 | Резерв | |
| 35 | Резерв | |
| Реле | ||
| К1 | Реле включения звукового сигнала | |
| К2 | Реле зажигания (реле разгрузки замка зажигания), вывод «15» | |
| КЗ | Реле включения обогрева фильтра | |
| К4 | Реле включения дальнего света фар | |
| К5 | Реле включения компрессора кондиционера | |
| Кб | Реле включения передних противотуманных фар | |
| К7 | Реле включения вентилятора радиатора | |
| К8 | Реле электронного блока управления двигателем | |
| К9 | Реле включения стартера | |
| К10 | Реле включения топливного насоса | |
| К11 | Реле зажигания (реле разгрузки замка зажигания), вывод «15» | |
| К12 | Реле включения обогрева стекла двери задка | |
| К13 | Реле включения вентилятора радиатора | |
| К14 | Реле включения вентилятора радиатора | |
За работу прикуривателя отвечает предохранитель номер 29 на 20А.
Вариант 2
| № | A | Обозначение |
|---|---|---|
| 1 | 60 | |
| 2 | 30 | Подогрев заднего стекла |
| 4 | 30 | ASM передача |
| 5 | 40 | AC / Система обогрева |
| 8 | 60 | Двигатель вентилятора системы охлаждения |
| 9 | 50 | Двигатель вентилятора охлаждающей жидкости двигателя |
| 10 | 40 | Антиблокировочная система тормозов (ABS) |
| 25 | 15 | Передние противотуманные фары |
| 26 | 20 | Электрические окна |
| 27 | 30 | |
| 28 | 20 | Электрические окна |
| 29 | Резерв | |
| 30 | 20 | Управление двигателем |
| 31 | 30 | |
| 32 | 7,5 | Управление двигателем |
| 33 | 15 | Управление двигателем |
| 34 | 15 | Управление двигателем |
| 35 | Резерв | |
| 36 | 15 | Автоматическая коробка передач (АТ) |
| 37 | 15 | Сигнал |
| 38 | Резерв | |
| 39 | Резерв | |
| 40 | 10 | Дальний свет дальнего света, левый |
| 41 | 10 | Фара дальнего света, правая |
| 42 | 10 | Муфта компрессора переменного тока |
| 43 | 10 | Обогрев зеркал |
| 44 | Резерв | |
| 45 | 15 | Управление двигателем |
| 46 | 10 | Модуль управления направлением фар |
| 47 | 7,5 | Управление двигателем |
| 48 | 7,5 | AC / система обогрева |
| 49 | 30 | Стартер |
| 50 | 15 | |
| 51 | 15 | Топливный насос (FP) |
| 52 | 20 | Модуль управления SRS |
| 53 | 30 | Антиблокировочная тормозная система (ABS) |
| 54 | 7,5 | AC / система обогрева |
| Реле | ||
| R1 | Реле обогрева заднего стекла | |
| R2 | ||
| R3 | ||
| R4 | ||
| R5 | ||
| R6 | Реле управления двигателем (ЕС) | |
| R7 | Реле сигнала | |
| R8 | Реле стартера | |
| R9 | Реле подогревателя топлива | |
| R10 | Фара дальнего света | |
| R11 | ||
| R12 | Реле передних противотуманных фар | |
| R13 | Реле сцепления компрессора кондиционера | |
| R14 | Реле топливного насоса (FP) | |
Блок на аккумуляторе
Данный блок крепится к крышке аккумуляторной батареи и состоит из плавких вставок высокой мощности.
| № | A | Обозначение |
|---|---|---|
| 1 | 80 | Используется для дизельных двигателей |
| 2 | 80 | Рулевое управление с электроусилителем |
| 3 | 60 | Дополнительный и независимый обогреватель |
| 4 | 50 | Питание монтажного блока, расположенного в багажнике |
| 5 | 40 | Дополнительный и независимый обогреватель |
Дополнительные реле
В зависимости от комплектации возможно расположение отдельных элементов реле вне блока, напримр:
- k16 – реле вентелятора
- FA1 – кондиционер
- FA2 / FA3 – обогрев
Блок в салоне
Данный блок расположен под панелью приборов, за защитной крышкой.
| № | A | Назначение |
|---|---|---|
| 1 | Резерв | |
| 2 | 10 | Приборы, информационный дисплей |
| 3 | 20 | Радиоприемник |
| 4 | 7,5 | Выключатель (замок) зажигания |
| 5 | 20 | Стеклоочиститель ветровою стекла |
| 6 | 15 | Центральный замок двери задка (багажника) |
| 7 | 20 | Центральный замок боковых дверей |
| 8 | Резерв | |
| 9 | 10 | Освещение салона |
| 10 | 7,5 | Рулевое управление с электрическим усилителем |
| 11 | 7,5 | Блок управления наружным освещением, стоп-сигнал, переключатель сцепления |
| 12 | 7,5 | ABS, стоп – сигнал |
| 13 | 3 | Рулевое колесо с обогревом |
| 14 | 7,5 | Задний держатель велосипеда, система парковки, датчик дождя, внутреннее зеркало, блок переключателей (на центральной консоли) |
Блок в багажнике
Он находится на стойке слева и закрыт защитной крышкой.
| № | A | Описание |
|---|---|---|
| 1 | 15 | Система адаптивного света фар |
| 2 | Резерв | |
| 3 | 15 | Обогрев левого сиденья |
| 4 | 15 | Обогрев правого сиденья |
| 5 | Резерв | |
| 6 | Резерв | |
| 7 | Резерв | |
| 8 | 20 | Система Flex-Fix, тягово-сцепное устройство |
| 9 | Резерв | |
| 10 | Резерв | |
| 11 | Резерв | |
| 12 | Резерв | |
| 13 | Резерв | |
| 14 | Резерв | |
| 15 | 20 | Система Flex-Fix, тягово-сцепное устройство |
| 16 | Резерв | |
| 17 | 20 | Раздвижная крыша |
| К1 | Реле зажигания (реле разгрузки замка зажигания) вывод «15а» |
