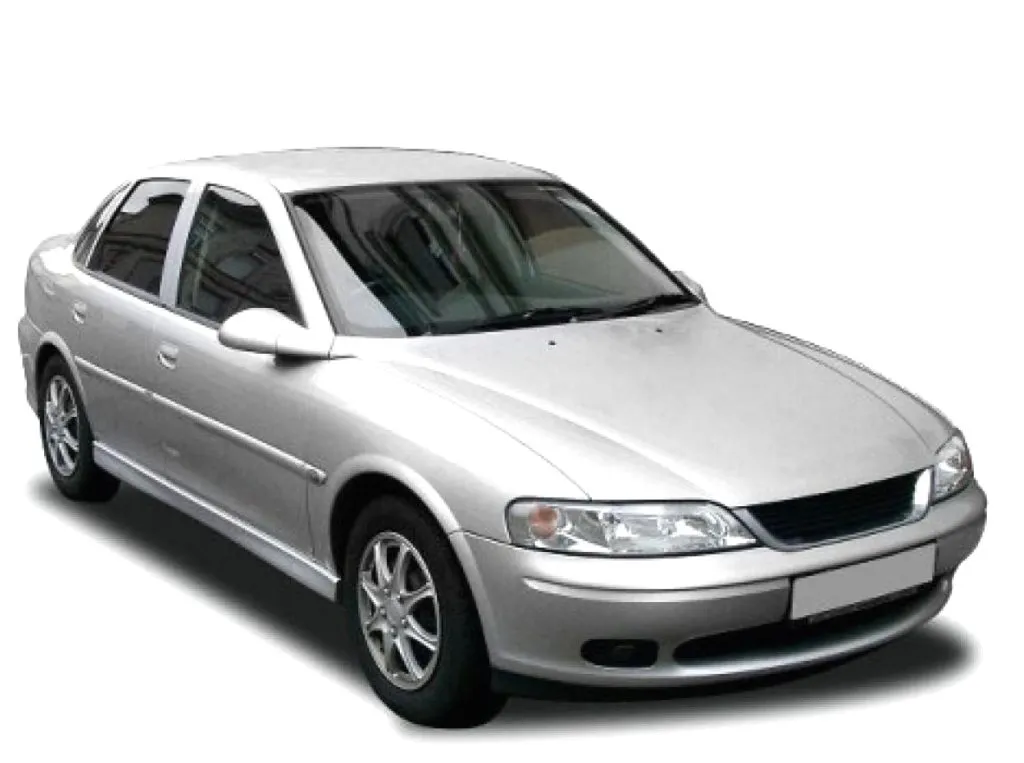

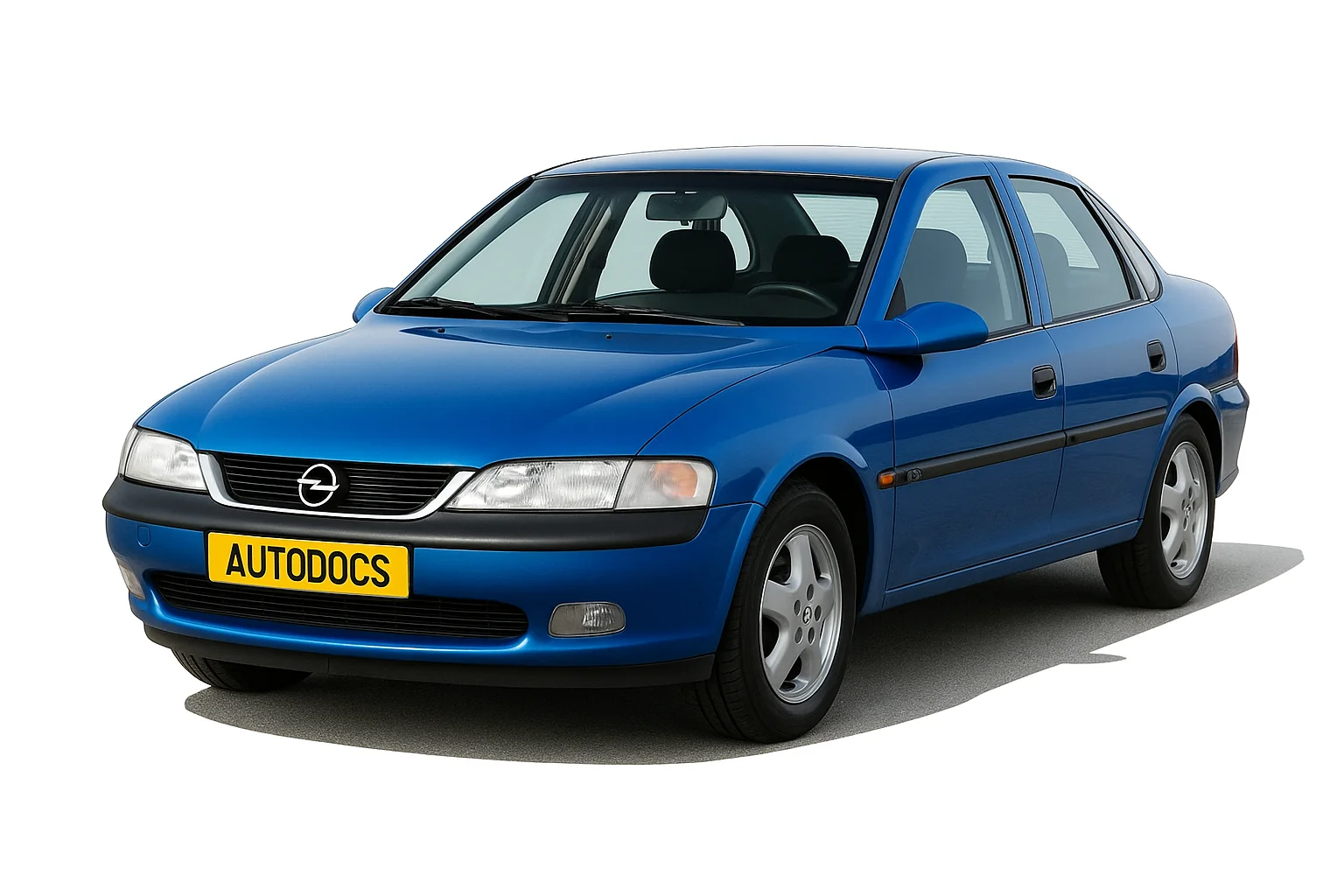

Opel Vectra B (Опель вектра б) второе поколение модельного ряда Vectra. Производился в 1995, 1996, 1997, 1998, 1999, 2000, 2001 и 2002 году с кузовами седан, хетчбэк, универсал. За этот период автомобиль прошел рестайлинг. В данной публикации мы покажем описание блоков предохранителей и реле Опель Вектра б со схемами и фотографиями. Отметим предохранитель отвечающий за прикуриватель. В заключении, предложим для скачивания полную инструкцию по эксплуатации и ремонту.
Исполнение блоков и назначение их элементов в Вашем Опель вектра б может отличаться от представленного и зависит от года выпуска, страны поставки и уровня оснащения автомобиля.
Содержание
Блок в салоне
Основной блок предохранителей и реле находится под панелью приборов со стороны водителя и закрыт защитной крышкой. С обратной стороны которой будет нанесена актуальная схема.
| № | A | Описание |
|---|---|---|
| 1 | Перемычка (лампы подсветки номерного знака) | |
| 2 | Реле звукового сигнала | |
| 3 | Реле дальнего света фар | |
| 4 | Реле электродвигателя очистителя заднего стекла | |
| 5 | Реле обогревателя зеркал заднего вида | |
| 6 | Реле противотуманных фар | |
| 7 | Реле задних противотуманных фонарей | |
| 8 | Реле – прерыватель указателей поворота | |
| 9 | Реле электродвигателя очистителя лобового стекла | |
| 10 | Реле обогревателя заднего стекла | |
| 11 | Реле электродвигателя вентилятора отопителя (с кондиционером) | |
| 12 | Реле электродвигателя вентилятора отопителя (с кондиционером) | |
| 13 | Реле кондиционера | |
| 14 | Многофункциональный блок управления | |
| F1 | — | |
| F2 | 30 | Отопитель/ кондиционер |
| F3 | 40 | Обогреватель заднего стекла |
| F4 | — | |
| F5 | — | |
| F6 | 10 / 15 | Корректор фар, правая фара – ближний свет |
| F7 | 10 | Лампы переднего правого габарита/ заднего правого габарита |
| F8 | 10 | Правая фара-дальний свет |
| F9 | 30 | Омыватели фар |
| F10 | 20 | Звуковой сигнал |
| F11 | 30 | Центральный замок |
| F12 | 20 | Противотуманные фары |
| F13 | — | |
| F14 | 30 | Очиститель лобового стекла |
| F15 | 5 | Лампы освещения салона |
| F16 | 10 | Задний противотуманный фонарь |
| F17 | 30 | Электропривод стеклоподъемников |
| F18 | 10 | Лампа подсветки номерного знака |
| F19 | 10 | Аудиосистема |
| F20 | 30 | Электропривод стеклоподъемников |
| F21 | 10 | Аудиосистема, центральный замок, аварийная сигнализация, э/м клапан блокировки селектора АКПП (“P”) |
| F22 | 20 | Система кондиционирования, аудиосистема, многофункциональный дисплей, электродвигатель вентилятора системы охлаждения, аварийная сигнализация, индикаторы комбинации приборов |
| F23 | Резерв | |
| F24 | 10 / 15 | Левая фара — ближний свет, корректор фар |
| F25 | 10 | Лампы переднего левого габарита/заднего левого габарита |
| F26 | 10 | Левая фара — дальний свет |
| F27 | Резерв | |
| F28 | 20 | Нагреватель охлаждающей жидкости (Дизель) |
| F29 | 10 | Электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, ближний свет фар, указатели поворота/аварийная сигнализация лампа освещения салона, комбинация приборов, индикаторы комбинации приборов, фонари заднего хода, люк |
| F30 | 30 | Люк |
| F31 | 5 | Подсветка комбинации приборов |
| F32 | 10 | Лампы системы освещения в дневное время |
| F33 | 30 | Разъем электрооборудования прицепа |
| F34 | 10 | CD-чейнджер аудиосистемы |
| F35 | 10 | Антиблокировочная система тормозов (ABS), система управления АКПП, противобуксовочная система (TCS) |
| F36 | 20 | Кондиционер, подогреватели сидений |
| F37 | 10 | Прикуриватель |
| F38 | 10 | Система кондиционирования, система поддержания скорости, многофункциональный дисплей, электродвигатель вентилятора системы охлаждения, стоп-сигналы |
| F39 | 10 | Автоматическая коробка передач |
| F40 | 10 | Система кондиционирования, электродвигатель вентилятора системы охлаждения |
| F41 | 10 | Обогреватель зеркал заднего вида на дверях |
За работу прикуривателя отвечает предохранитель номер 37.
Блоки под капотом
В моторном отсеке, рядом с аккумулятором, предусмотрены 3 блока с предохранителями и реле.
Сверяйте назначение со своими схемами на крышке блоков.
Блок 1
| № | Обозначение |
|---|---|
| 10 | Реле насоса системы подачи воздуха на выпуск |
| 12 | Реле подогреватель топлива |
| 13 | Реле задержки омывателя фар |
| 14 | Резерв |
| 15 | Резерв |
| 16 | реле блока управления свечами накаливания |
| 17 | реле блока управления свечами накаливания |
| 18 | реле блока управления свечами накаливания |
| 19 | реле блока управления свечами накаливания |
| 11a | Предохранитель управление двигателем (F59) |
| 11b | Предохранитель подогревателя топлива (F56) |
Блок 2
| № | Назначение |
|---|---|
| 1 | Реле электромагнитной муфты компрессора кондиционера |
| 2 | Реле вентилятора системы охлаждения |
| 3 | Таймер вентилятора системы охлаждения. |
| 4 | Реле вентилятора системы охлаждения |
| 5 | Реле вентилятора системы охлаждения |
| 6 | Реле вентилятора системы охлаждения |
Блок 3
Вариант 1
| № | Назначение |
|---|---|
| 7 | Вентилятор системы охлаждения |
| 8 | Вентилятор системы охлаждения |
| 9a | Предохранитель вентилятора системы охлаждения |
| 9b | Предохранитель вентилятора системы охлаждения |
Вариант 2
| № | Описание |
|---|---|
| 1 | Электродвигатель вентилятора системы охлаждения |
| 2 | Компрессор |
| 3 | Электродвигатель вентилятора системы охлаждения |
| 4 | Электродвигатель вентилятора системы охлаждения |
Руководство по эксплуатации
Больше информации о ремонте и обслуживании автомобиля можно узнать в руководстве по эксплуатации: " загрузить "
Руководство по техническому обслуживанию и ремонту
Больше информации о ремонте и обслуживании автомобиля можно узнать в руководстве по техническому обслуживанию и ремонту: " загрузить "
Частые вопросы: предохранители и реле Opel Vectra B
Где находится блок предохранителей на Opel Vectra B?
Где искать блоки на Opel Vectra B: Лампы освещения салона. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Opel Vectra B?
Найдите позицию прикуривателя в таблице на странице Opel Vectra B (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Opel Vectra B — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Opel Vectra B?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Opel Vectra B?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Opel Vectra B?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Opel Vectra B?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Opel Vectra B?
Схема и таблица предохранителей Opel Vectra B — на этой странице: Блок в салоне, Блоки под капотом, Руководство по эксплуатации. Сохраните страницу — номиналы соответствуют штатной комплектации.
