Nissan Presage siguranțe și relee

Monovolumul Nissan Presage a fost produs în 2 generații. Prima generație, desemnată U30, a fost fabricată în 1998, 1999, 2000, 2001, 2002 și 2003. Anii de producție pentru a doua generație U31 – 2004, 2005, 2006, 2007, 2008, 2009. În acest material veți găsi informații despre localizarea blocurilor de relee și siguranțe la Nissan Presage, fotografii ale acestora, scheme și denumirea elementelor.

Acest model este echipat cu mai multe blocuri de siguranțe și relee. Unul este situat în interior, lângă coloana de direcție, iar altele sub capotă. Configurația acestora poate varia în funcție de anul de fabricație și de echiparea vehiculului.

U30

Blocul din habitaclu

Acesta se află în spatele torpedoului. Pentru acces, trebuie să scoateți capacul acestui mic compartiment.

Fotografie

Schema cu decodificare varianta 1

Pentru brichetă răspunde siguranța numărul 20.

Schema cu decodificare varianta 2

Blocul sub capotă

Este amplasat în partea stângă a compartimentului motor.

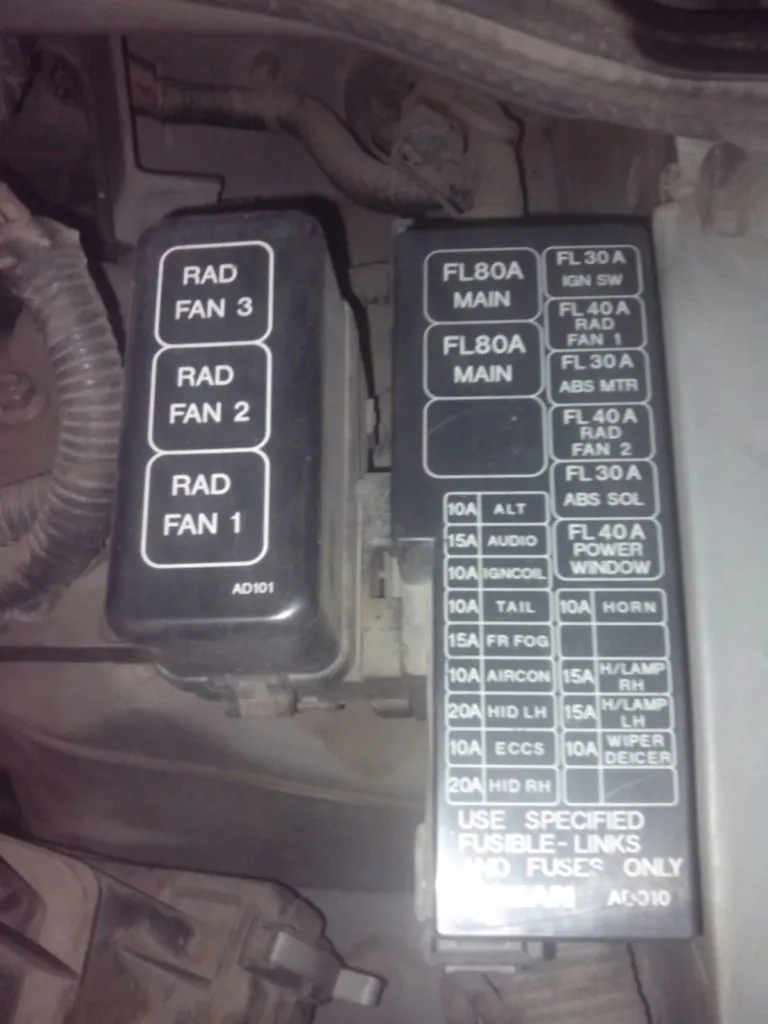

Fotografie

Schema actuală este aplicată pe capac

Destinația (una dintre variante)

U31

Blocul din habitaclu

Localizare

Fotografie

Denumirea (consultați partea din spate a capacului de protecție)

Pentru brichetă răspunde siguranța numărul 7 de 15A.

Blocurile din compartimentul motor

Siguranțele fuzibile de mare putere sunt amplasate pe borna pozitivă a bateriei. Lângă aceasta se află un alt bloc cu siguranțe.

Fotografia blocului

Verificați prezența elementelor lângă gâtul de umplere al rezervorului de lichid de spălare.

Descriere

• I – acționare ușă glisantă
• H – ventilator radiator nr. 2
• G – ventilator radiator nr. 1
• M – ridicătoare geamuri electrice
• L – ABS (electropompă)
• K – ABS
• 31 – audio
• 32 – tracțiune integrală
• horn – claxon
• wip deicer – dezghețare (perii) parbriz
• 35 – ventilator
• 37 – claxon
• 38 – instalație de încălzire
• 71 – lumini de poziție (spate)
• 72 – fară lungă (dreapta)
• 73 – spălător și ștergător parbriz
• 74 – fară lungă (stânga)
• 75 – încălzire lunetă și oglinzi
• 76 – fară scurtă (dreapta)
• 77 – contact
• 78 – ștergătoare
• 79 – aer condiționat
• 80 – încălzire lunetă, scaune, oglinzi
• 81 – pompă combustibil
• 82 – ABS
• 83 – APP
• 84 – spălător spate
• 85 – fară scurtă (stânga)
• 87 –
• 88 – faruri de ceață față
