nissan almera g15

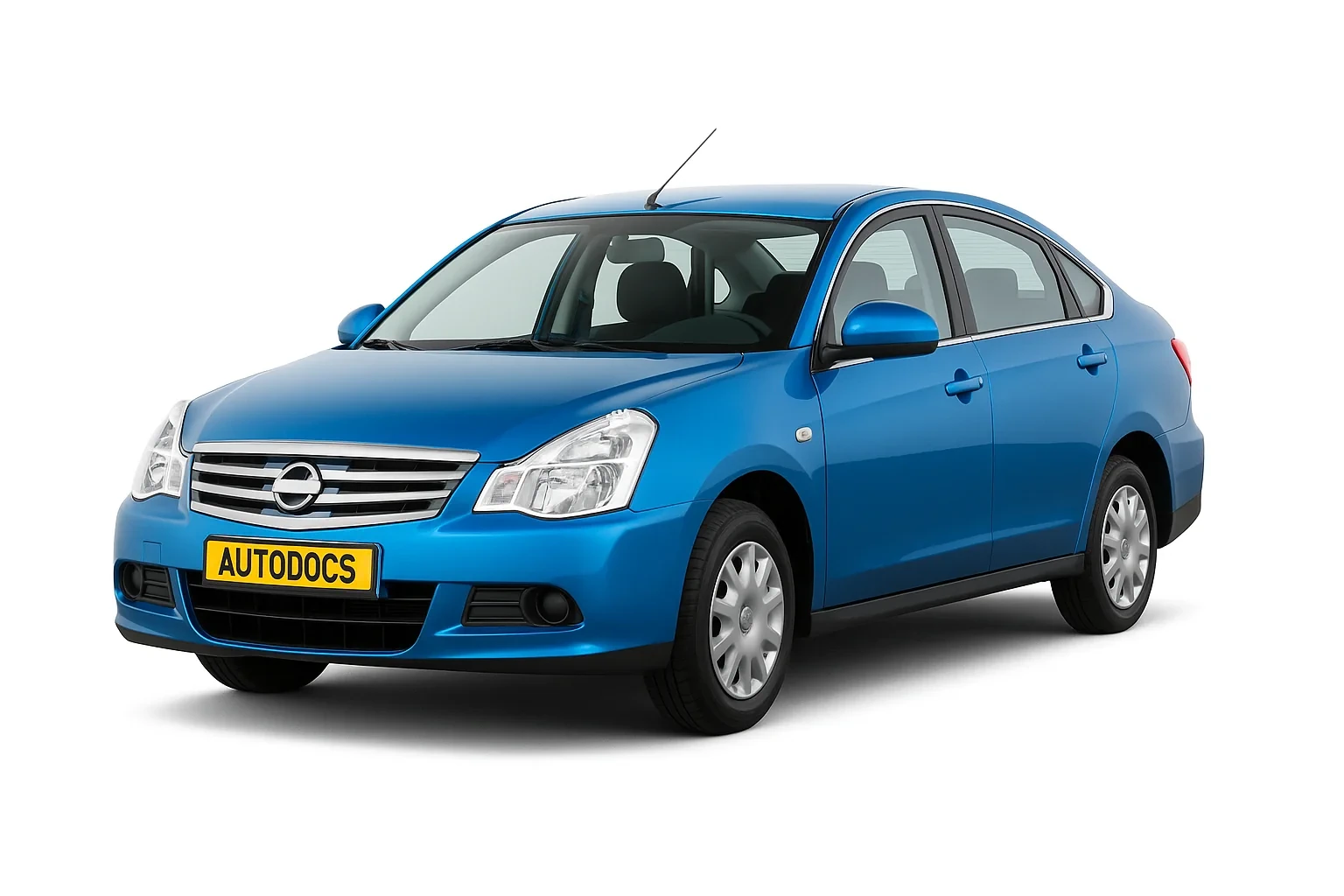

Nissan Almera G15 выпускался в 2013 и 2021 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.

Реклама

В этом материале рассмотрим расположение блоков предохранителей и реле Nissan Almera G15, приведем схемы и описание назначения их элементов. Отдельно отметим предохранитель, отвечающий за работу прикуривателя и розеток, а также покажем порядок его замены.

В данной модели предусмотрены 2 основных блока с предохранителями, один в салоне, другой в моторном отделении. Количество их элементов может отличатся и зависит от комплектации автомобиля.

Блок под капотом

Он находится слева, за аккумуляторной батареей.

блок под капотом альмера ж15 — Nissan Almera G15

Схема блока под капотом — Nissan Almera G15
Фото – схема
№ A Описание предохранителей
F1 Не используется
F2 5 Цепи: постоянного питания ЭБУ системы управления двигателем; обмотки главного реле системы управления двигателем
F3 25 Силовые цепи: реле топливного насоса и катушек зажигания; главного реле системы управления двигателем
F4 30 Силовая цепь реле вентилятора системы охлаждения (на автомобиле без кондиционера)
F5 40 Силовые цепи: реле кондиционера; реле малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером)
F6 25 цепи блока управления ABS
F5 50 цепи блока управления ABS
F8 60 Цепи: электропитания всех потребителей, запитываемых от выключателя зажигания; левого под-рулевого переключателя
F9 60 Цепь электропитания блока предохранителей в салоне

№ Описание реле
К1 Реле большой скорости вентилятора системы охлаждения (для автомобиля с кондиционером)
К2 Реле кондиционера
К3 Реле малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером) или реле вентилятора системы охлаждения (на автомобиле без кондиционера)
К4 Реле топливного насоса и катушек зажигания
К5 Главное реле системы управления двигателем
К6 Реле прикуривателя
К7 Реле противотуманных фар
К8 Реле вентилятора отопителя
Реклама

Блок в салоне

Блок находится в торце приборной панели, за защитной крышкой.

фото блока — Nissan Almera G15

Послная схема блока в салоне логан 1 серии — Nissan Almera G15
Схема
№ A Назначение
F01 20 Цепи: очистителя ветрового стекла; обмотки реле обогрева заднего стекла; коммутационного блока
F02 5 Цепи: электропитания комбинации приборов; обмотки реле топливного насоса и катушек зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания
F03 10 Лампы сигналов торможения
F04 10 Цепи: указателей поворотов; диагностического разъема системы управления двигателем; катушки иммобилайзеа; коммутационного блока
F06 5 Блок управления автоматической коробкой передач
F07 10 Лампы света заднего хода
F09 10 Цепи: лампы ближнего света левой блок-фары; сигнализатора включения ближнего света фар в комбинации приборов
F10 10 Лампы ближнего света правой блок-фары
F11 10 Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов
F12 10 Лампы дальнего света правой блок-фары
F13 30 Цепи электро стеклоподъемников передних дверей
F14 30 Цепи электро стеклоподъемников задних дверей
F15 10 Блок управления ABS
F16 15 Обогрев сидений водителя и переднего пассажира
F17 15 Звуковой сигнала
F18 10 Цепи: лампы габаритного света левой блок-фары; ламп габаритного света левого заднего фонаря; ламп освещения номерного знака
F19 10 Цепи: лампы габаритного света правой блок-фары; ламп габаритного света правого заднего фонаря; лампы освещения вещевого ящика; подсветки комбинации приборов и органов управления; зуммера коммутационного блока
F20 7.5 Лампы и сигнализатора включения заднего противотуманного фонаря
F21 10 Обогрева наружных зеркал
F23 20 Электро оборудование прицепа
F26 5 Блок управления подушками безопасности
F27 20 Омыватель ветрового стекла
F28 15 Обогрев заднего стекла и наружных зеркал заднего вида
F32 30 Цепи: ламп плафона освещения салона; лампы освещения багажника; постоянного питания головного устройства звуковоспроизведения; комбинации приборов
F33 15 Цепи: аварийной сигнализации; переключателя указателей поворотов; прерывистого режима работы очистителя ветрового стекла; управления центральным замком; диагностического разъема системы управления двигателем; коммутационного блока
F34 20 Цепи: центрального замка; коммутационного блока
F35 15 Противотуманные фары
F36 30 Силовая цепь реле вентилятора отопителя
F37 5 Электроприводов наружных зеркал
F38 15 Цепи: прикуривателя; электропитания головного устройства звуковоспроизведения от замка зажигания
F39 10 Реле вентилятора отопителя

За прикуриватель отвечает предохранитель номер 38 на 10А. Пример замены смотри в видео.

Частые вопросы: предохранители и реле Nissan Almera G15

Реклама

Где находится блок предохранителей на Nissan Almera G15?

Где искать блоки на Nissan Almera G15: 60A Цепь электропитания блока предохранителей в салоне. Назначение цепей и номиналы — в таблице на этой странице.

Какой предохранитель отвечает за прикуриватель на Nissan Almera G15?

Найдите позицию прикуривателя в таблице на странице Nissan Almera G15 (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.

Не работает стеклоподъёмник на Nissan Almera G15 — какой предохранитель проверить?

Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.

Какой предохранитель отвечает за магнитолу на Nissan Almera G15?

Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.

Реклама

Что делать, если не работает обогрев заднего стекла на Nissan Almera G15?

Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.

Какой предохранитель отвечает за стеклоочистители на Nissan Almera G15?

Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.

Почему перегорают предохранители один за другим на Nissan Almera G15?

В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.

Где посмотреть схему предохранителей Nissan Almera G15?

Схема и таблица предохранителей Nissan Almera G15 — на этой странице: Блок под капотом, Блок в салоне. Сохраните страницу — номиналы соответствуют штатной комплектации.
