Nissan Almera N16 – siguranțe și relee

A doua generație Nissan Almera are codul caroseriei N16 și a fost produsă în 2000, 2001, 2002, 2003, 2004, 2005 și 2006, cu caroserii hatchback și sedan. Restylingul din 2003 a afectat în principal aspectul exterior al acestui vehicul. În publicația noastră veți găsi informații cu descrierea cutiilor de siguranțe și relee Nissan Almera N16, locația acestora și destinația.

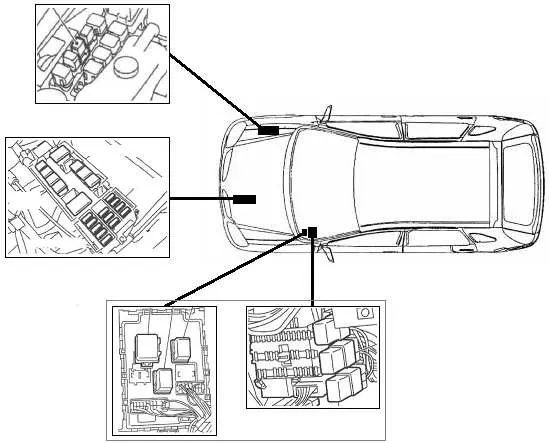

Locația cutiilor în Almera N16

Acest vehicul are 3 cutii principale cu siguranțe și relee. Una în habitaclu și 2 în compartimentul motor. Vedeți mai multe detalii în schemă.

Schema

Cutiile din habitaclu

Se află în tabloul de bord, pe partea stângă, în spatele torpedoului.

Fotografie

Schema

Descriere

Siguranțe

1. 10A Oglinzi
2. 10A Lămpi semnalizare stop
3. 15A Priza de alimentare
4. 7,5A Pentru electrică suplimentară
5. 15A Semnalizare avarie și semnalizatoare direcție
6. 10A Pentru electrică suplimentară
7. 20A Dezaburire lunetă
8. 10A Senzor de oxigen
9. 10A Pachet electric suplimentar
10. 10A Pachet electric
11. 10A Controler cutie de viteze automată
12. 10A ECU (adică întregul control al tuturor semnalizatoarelor, iluminarea și alimentarea principală a tabloului de bord, iluminarea panoului unde este sistemul de climatizare)
13. 10A Lampă habitaclu
14. 15A Motor electric ventilator habitaclu (încălzire / aer condiționat)
15. 10A Aer condiționat
16. 15A Motor electric ventilator habitaclu (încălzire / aer condiționat
17. 10A Sistem injecție combustibil
18. 10A Airbag-uri
19. 20A Pachet electric suplimentar
20. 10A Controler motor
21. 10A Semnal de pornire
22. 15A Brichetă
23. Nu se utilizează
24. 20A Pachet electric suplimentar
25. 20A Ștergător parbriz
26. 7,5A Pentru electrică suplimentară
27. 15A Spălător parbriz și/sau lunetă (pe comutatorul de la coloană)
28. 15A Spălător lunetă
29. 15A Pompă combustibil
30. 10A Vitezometru, turometru, indicatoare temperatură și nivel combustibil
31. 10A ABS
32. 10A Rezervă
33. 15A Rezervă
34. 20A Rezervă

Pentru brichetă răspunde siguranța numărul 22 de 15A.

Relee față

• R1 Relee faruri de drum
• R2 Relee comandă clapetă de accelerație
• R3 Relee geamuri electrice
• R4 Relee lumini ceață spate

Relee spate

• R1 Relee de contact
• R2 Relee motor ventilator
• R3 Relee echipamente suplimentare (accesorii electrice)

Siguranțe și relee sub capotă

Cutiile cu siguranțe

Se află lângă baterie. Pe capac va fi aplicată schema actuală cu descriere.

Schema

Destinație

• A 100A Generator (încărcare baterie)
• B 40A Geamuri electrice
• C 40A Regulator ventilatoare răcire
• D 40A Regulator ventilatoare răcire
• E 30A Pentru motoare diesel
• F 60A Pentru motoare diesel
• G 80A Pentru motoare diesel
• H 80A Sursă principală de alimentare, circuit de masă
• I 50A ABS
• J 30A La comutatorul de contact de la baterie
• K 30A ABS/ESP
• L 30A ESP
• M 30A Spălător faruri
• 32 20A Spălător lunetă
• 33 15A Faruri de ceață
• 34 15A Acționare electrică și releu acționare electrică clapetă accelerație
• 35 15A Faruri, sistem de aprindere a luminilor de întâlnire pe timp de zi
• 36 15A Faruri, sistem de aprindere a luminilor de întâlnire pe timp de zi
• 37 10A Lumină de ceață spate
• 38 10A Lămpi de poziție, iluminare plăcuță înmatriculare
• 39 10A Claxon, încărcare baterie (curent de excitație la generator de la baterie)
• 40 15A Audio, navigație, display LCD
• 41 10A Sistem de management motor
• 42 10A Bobină de inducție
• 43 10A EGR
• 44 20A ECU motor

Cutiile cu relee

Se află lângă aripa dreaptă, lateral de rezervorul cu lichid de spălare.

Foto-schemă

Decodificare

• R1 Releul 3 al ventilatorului radiatorului (25221E)
• R2 Ceață față PTF (25224QA)
• R3 Releu aer condiționat E6 (25224D)
• R4 Releu claxon (25620)
• R5 Releu ventilator radiator (25224J)
• R6 Faruri, lumină (25224А)
• R7 Demaror (25224G)
