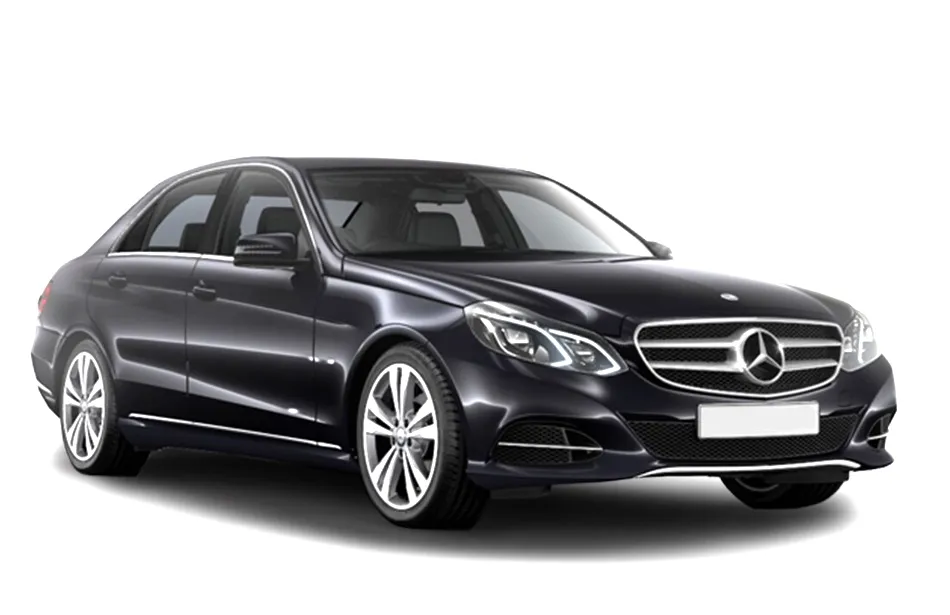

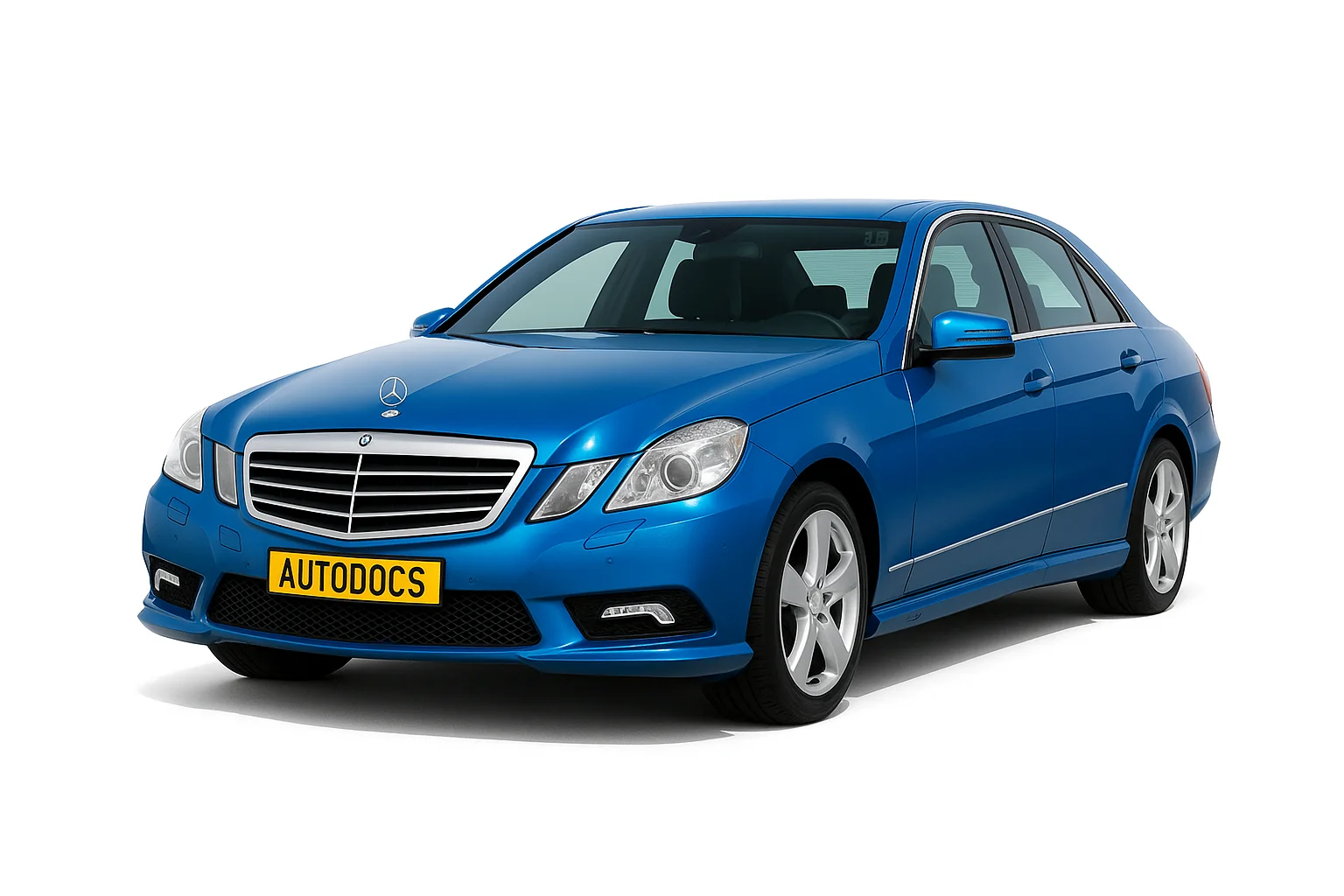

Мерседес w212 выпускался в 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Реклама
Содержание
Расположение блоков и назначение элементов в них может отличаться от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Расположение
Блоки управления
Общая схема расположения блоков управления в Мерседес 212
| № | Описание |
|---|---|
| 1 | Электронный блок управления ABS |
| 2 | Электронный блок управления кондиционером – в панели управления отопителем |
| 3 | Блок управления электродвигателем вентилятора кондиционера /отопителя – рядом с электродвигателем вентилятора отопителя |
| 4 | Усилитель сигнала антенны 1 — в стойке “С” |
| 5 | Усилитель сигнала антенны 2 — в стойке “С” |
| 6 | Сирена противоугонной системы — за накладкой колесной арки переднего правого колеса |
| 7 | Дополнительная аккумуляторная батарея – под полые багажные отделения |
| 8 | Дополнительная аккумуляторная батарея – с переключением передач на рулевой колонке |
| 9 | Реле дополнительного аккумулятора — под полые багажные отделения |
| 10 | Аккумуляторная батарея (кроме двигателя 273) |
| 11 | Аккумуляторная батарея (двигатель 273) — багажное отделение |
| 12 | Реле контроля силы тока аккумуляторной батареи (объединен с блоком предохранителей /реле 2 в моторном отсеке) |
| 13 | Блок управления приводом открывания /закрывания крышки багажника – под задней полкой |
| 14 | Диагностический разъем (DLC) |
| 15 | Блок управления электрооборудованием левой передней двери |
| 16 | Блок управления электрооборудованием левой задней двери |
| 17 | Блок управления электрооборудованием правой передней двери |
| 18 | Блок управления электрооборудованием правой задней двери |
| 19 | Электронный блок управления двигателем (Дизель) — двигатель 651 |
| 20 | Электронный блок управления двигателем (Дизель) — кроме двигателя 651 |
| 21 | Электронный блок управления двигателем (бензин) — двигатель 271 |
| 22 | Электронный блок управления двигателем (бензин) — кроме двигателя 271 |
| 23 | Блок управления топливным насосом- под задним сиденьем |
| 24 | Блок предохранителей /реле, моторный отсек 1 |
| 25 | Блок предохранителей /реле, моторный отсек 2 (плавкие вставки в блоке предохранителей в моторном отсеке) — цепи питания: Система ABS/ESP, кондиционер, пневмоподвеска, генератор, реле дополнительного аккумулятора, электроусилитель рулевого управления, электродвигатель вентилятора системы охлаждения, нагревательный элемент подогревателя воздуха на впуске (Дизель), многофункциональный блок управления 1/2, стартер, система SRS |
| 26 | Блок предохранителей /реле, приборная панель |
| 27 | Блок предохранителей /реле, багажное отделение 1 – за правой задней отделочной панелью |
| 28 | Блок предохранителей /реле, багажное отделение 2 – под полом — двигатель 273 |
| 29 | Блок управления свечами накаливания |
| 30 | Блок управления фарами, лев. (ксеноновые фары) |
| 31 | Блок управления фарами, прав. (ксеноновые фары) |
| 32 | Звуковой сигнал 1 — за передним бампером |
| 33 | Звуковой сигнал 2 – за передним бампером |
| 34 | Блок управления замком зажигания |
| 35 | Блок управления системы дистанционного управления центральным замком и запуска двигателя- за правой задней отделочнотанелью |
| 36 | Блок управления освещением |
| 37 | Многофункциональный блок управления 1 — прикреплен к блоку предохранителей /реле в моторном отсеке 1 — функции: Компрессор кондиционера, контроль давления в системе кондиционирования , уровень тормозной жидкости, уровень охлаждающей жидкости , фары, аварийная сигнализация, подогреватели форсунок омывателя лобового стекла, омыватели фар, указатели поворота, лампы освещения салона , температура окружающего воздуха, омыватель лобового стекла, очистители лобового стекла |
| 38 | Многофункциональный блок управления 2- прикреплен к блоку предохранителей /реле в багажном отделении 1 -функции: Противоугонная система, центральный замок – крышка багажника, электропривод сидений, лючок /крышка топливозаливной горловины, обогреватель заднего стекла, подогреватель сидений, задние фонари, подголовники заднего сидения, шторка заднего стекла |
| 39 | Блок управления многофункциональным переключателем 1 — функции: Дополнительный отопитель, система вентиляции переднего сиденья, подогреватель передних сидений, система парковки, подголовники заднего сидения, шторка заднего стекла, система стоп-старт |
| 40 | Блок управления многофункциональным переключателем 2 – функции: Кондиционер, противоугонная система, лампы освещения салона, лампы местной подсветки, люк |
| 41 | Датчик температуры окружающего воздуха |
| 42 | Блок управления системой парковки — под ковриком |
| 43 | Блок управления регулировкой сидений (лев.) — на сиденье |
| 44 | Блок управления регулировкой сидений (прав.) — на сиденье |
| 45 | Блок управления подогревом сиденья – за правой задней отделочной панелью |
| 46 | Блок управления электрооборудованием рулевой колонки – под рулевым колесом |
| 47 | Блок управления блокировкой рулевой колонки (некоторые модели) |
| 48 | Блок управления электроприводом люка |
| 49 | Электронный блок управления SRS |
| 50 | Блок управления подвеской – под ковриком |
| 51 | Блок управления электрооборудованием прицепа – за правой задней отделочной панелью |
| 52 | Электронный блок управления КПП(722.6) – под ковриком |
| 53 | Электронный блок управления КПП (722.9) — в КПП |
| 54 | Блок управления переключением передач – селектор |
| 55 | Блок управления системы контроля давления в шинах — над задней осью |
| 56 | Блок управления поддержанием дистанции (круиз-контроль) – под ковриком |
Блоки предохранителей и реле
| № | Назначение |
|---|---|
| F32 | Передний блок входных силовых предохранителей |
| N10/1 | Блок управления SAM с передним модулем реле и предохранителей |
| N10/2 | Блок управления SAM с задним модулем реле и предохранителей |
| F33 | Задний блок силовых предохранителей |
| F34 | Блок предохранителей в салоне |
Блок в салоне
В салоне Мерседес 212 основной блок с предохранителями расположен в торце приборной панели, за защитной крышкой.
| № | A | Обозначение |
|---|---|---|
| 116 | 30 | Блок управления сиденья водителя (до 31.05.09) |
| 117 | 15 | Блок управления адаптивной системы амортизации (до 31.05.09) |
| 118 | Резерв | |
| 119 | 7.5 | Электродвигатель вентилятора задней части салона (до 31.05.09) |
| Блок управления AMG Performance Media (до 1.6.12) | ||
| 120 | Резерв | |
| 121 | Резерв | |
| 122 | Резерв | |
| 123 | 10 | Блок управления электронным модулем рулевой колонки |
| 124 | Резерв | |
| 125 | Резерв | |
| 126 | 30 | Блок управления сиденья переднего пассажира (до 31.05.09) |
| 127 | Резерв | |
| 128 | Резерв | |
| 129 | 20 | Реле электромотора вентилятора масляного радиатора (двигатель 156; до 31.05.09) |
| 130 | Резерв | |
| 131 | Резерв | |
| 132 | Резерв | |
| 133 | Резерв | |
| 134 | Резерв | |
| 135 | Резерв |
Реклама
Блоки под капотом
Блок предохранителей и реле
Основной блок с предохранителями и реле под капотом расположен с левой стороны.
| № | A | Обозначение | ||
|---|---|---|---|---|
| 1 | 25 | Блок управления электронной системой стабилизации движения ESP (автомобили с левым рулем) | ||
| Блок управления электронной системой стабилизации движения ESP Premium (автомобили с левым рулем) | ||||
| Блок управления рекуперативной тормозной системой (автомобили с левым рулем) | ||||
| Регулятор вентилятора (автомобили с правым рулем) | ||||
| 2 | 30 | Блок управления передней левой дверью (до 31.05.2010) | ||
| Блок управления задней левой дверью (с 01.06.2010; автомобили с правым рулем) | ||||
| 3 | 30 | Блок управления передней правой дверью (до 31.05.2010) | ||
| Блок управления задней правой дверью (с 01.06.2010; автомобили с левым рулем) | ||||
| 4 | 20 | Блок управления топливным насосом (двигатель 157) | ||
| 7.5 | Блок управления датчиком конденсата в топливном фильтре с нагревательным элементом (двигатель 651) | |||
| 20 | Датчик конденсата в топливном фильтре с нагревательным элементом (двигатели 642, 651; до 31.05.2010) | |||
| 5 | 7.5 | Комбинация приборов | ||
| Переключатель проборов наружного освещения | ||||
| Блок управления SAM с модулем предохранителей и реле в задней части салона | ||||
| Блок управления электронной системой стабилизации движения ESP (с 01.03.2013) | ||||
| Блок управления электронной системой стабилизации движения ESP Premium (с 01.03.2013) | ||||
| 6 | 10 | На а/м с дизельным двигателем: | ||
| Блок управления CDI | ||||
| Для а/м с бензиновым двигателем: | ||||
| Блок управления ME | ||||
| Двигатели 271.958, 274.920 | ||||
| Блок управления CNG | ||||
| 7 | 20 | Подключено через реле клеммы 50 стартера: Стартер | ||
| 8 | 7.5 | Блок управления системы удержания пассажиров (Supplemental Restraint System) | ||
| 9 | 15 | Розетка в перчаточном ящике | ||
| 10 | 30 | Электродвигатель стеклоочистителя | ||
| Подогрев щеток стеклоочистителя | ||||
| 11 | 7.5 | Дисплей аудиосистемы /COMAND | ||
| Панель управления аудиосистемы /COMAND | ||||
| Навигационный модуль | ||||
| Держатель для навигационного модуля | ||||
| Электродвигатель вентилятора COMAND | ||||
| 12 | 7.5 | Блок-панель управления системой климат-контроля | ||
| Блок управления верхней блок-панелью управления | ||||
| Действительно для а/м с КП 722, 724, 725: | ||||
| Клавиша режима движения АКП | ||||
| Действительно с кодом 489 (AIRMATIC): | ||||
| Блок кнопок ходовой части | ||||
| 13 | 7.5 | Блок управления электронным модулем рулевой колонки | ||
| Многофункциональная камера | ||||
| Мультифункциональная стереокамера (с 01.03.2013) | ||||
| 14 | 7.5 | Блок управления электронной системой стабилизации движения ESP | ||
| Блок управления электронной системой стабилизации движения ESP Premium | ||||
| 15 | 7.5 | Блок управления системы удержания пассажиров (Supplemental Restraint System) | ||
| 16 | 5 | Электрический компрессор кондиционера | ||
| Интерфейс DIRECT SELECT (коробки передач 722.930/931) | ||||
| Блок управления электронным модулем рычага селектора (коробки передач 722, кроме 722.930/931) | ||||
| 17 | 30 | Блок управления потолочной блок-панелью управления | ||
| Модуль управления панорамной крышей со сдвижным люком | ||||
| 18 | 7.5 | Переключатель проборов наружного освещения | ||
| Блок выключателей панели приборов (до 28.02.2013) | ||||
| Блок управления верхней блок-панелью управления (до 28.02.2013) | ||||
| Реле дополнительного насоса трансмиссионного масла (коробки передач 722) | ||||
| Блок управления силовым электронным оборудованием | ||||
| 19 | 20 | Блок управления электронным замком зажигания | ||
| Блок управления электрической блокировкой рулевого управления | ||||
| 20 | 40 | Блок управления электронной системой стабилизации движения ESP (автомобили с левым рулем) | ||
| Блок управления электронной системой стабилизации движения ESP Premium (автомобили с левым рулем) | ||||
| Блок управления рекуперативной тормозной системой (автомобили с левым рулем) | ||||
| 21 | 7.5 | Датчик сигнала торможения (28.02.2013) | ||
| Гибридный выключатель стоп-сигналов (28.02.2013) | ||||
| Плафон освещения перчаточного ящика | ||||
| Система распознавания занятости и AKSE сиденья переднего пассажира | ||||
| Блок управления Weight Sensing System | ||||
| 22 | 15 | Электродвигатель вентилятора двигателя внутреннего сгорания кондиционер со встроенным регулированием (650 Вт, 800Вт) | ||
| Двигатель 156: | ||||
| Электрическое штекерное соединение жгута электропроводки салона и двигателя | ||||
| Концевая кабельная муфта клеммы 87 M2e | ||||
| Двигатели 271, 272.98, 274.9, 276 и двигателем 651 (кроме системы 4MATIC): | ||||
| Исполнительный механизм жалюзи радиатора | ||||
| Двигатели 157, 271, 272, 273, 274, 276, 278: | ||||
| Электрическое штекерное соединение жгута электропроводки салона и двигателя | ||||
| Двигатели 642, 651: | ||||
| Блок управления CDI | ||||
| Электрическое штекерное соединение жгута электропроводки салона и двигателя | ||||
| 23 | 20 | На а/м с дизельным двигателем: | ||
| Блок управления SAM с модулем предохранителей и реле в задней части салона | ||||
| Двигатели 271, 642, 651: | ||||
| Концевая кабельная муфта клеммы 87 M1e | ||||
| Двигатели 156, 157, 271, 272, 273, 274, 276, 278, 642, 651: | ||||
| Электрическое штекерное соединение жгута электропроводки салона и двигателя | ||||
| Двигатель 271: | ||||
| Блок управления ME | ||||
| 24 | 15 | Двигатели 156, 157, 271, 272, 273, 274, 276, 278, 642, 651: | ||
| Электрическое штекерное соединение жгута электропроводки салона и двигателя | ||||
| На а/м с дизельным двигателем: | ||||
| Блок управления CDI | ||||
| Для а/м с бензиновым двигателем: | ||||
| Блок управления ME | ||||
| Двигатели 271.958, 274.920 | ||||
| Блок управления CNG | ||||
| 25 | 15 | Двигатели 642, 651: | ||
| Блок управления оксидами азота после сажевого фильтра | ||||
| Блок управления оксидами азота после каталитического нейтрализатора SCR | ||||
| Блок управления датчика сажи | ||||
| Для а/м с бензиновым двигателем: | ||||
| Блок управления ME | ||||
| Действительно для а/м типа 212.095/098/298: | ||||
| Реле циркуляционного насоса системы охлаждения масла КП | ||||
| Реле циркуляционных насосов охлаждающей жидкости силового электронного оборудования HYBRID | ||||
| Двигатель 156: | ||||
| Концевая кабельная муфта клеммы 87 M3e | ||||
| 26 | 20 | Аудиомодуль | ||
| Аудиомодуль с системой Auto-Pilot | ||||
| Модуль управления COMAND | ||||
| 27 | 7.5 | Блок управления электронным замком зажигания | ||
| На а/м с дизельным двигателем: | ||||
| Блок управления CDI | ||||
| Для а/м с бензиновым двигателем: | ||||
| Блок управления ME | ||||
| Двигатели 271.958, 274.920 | ||||
| Блок управления CNG | ||||
| 28 | 7.5 | Комбинация приборов | ||
| 29 | 10 | Передняя правая блок-фара (до 28.02.2013) | ||
| 30 | 10 | Передняя левая блок-фара (до 28.02.2013) | ||
| 31A | 15 | Левый звуковой сигнал | ||
| Правый звуковой сигнал | ||||
| 31B | 15 | Левый звуковой сигнал | ||
| Правый звуковой сигнал | ||||
| 32 | Электрический воздушный насос | |||
| 33 | 10 | Блок управления электронной системой управления АКП (коробка передач 722.6) | ||
| Блок управления полностью интегрированной системой управления АКП (коробки передач 722.9, 724, 725) | ||||
| 34 | 7.5 | Двигатель 156: | ||
| Блок управления топливным насосом | ||||
| Двигатели 271, 272, 273, 642, 651: | ||||
| Блок управления топливным насосом | ||||
| 35 | 7.5 | Реле электропитания блоков управления HYBRID | ||
| 36 | 7.5 | Блок управления системой ночного видения | ||
| Электрический модуль управления DISTRONIC (до 28.02.2013) | ||||
| Радарный датчик дальней зоны спереди (с 01.03.2013) | ||||
| Модуль управления COLLISION PREVENTION ASSIST (с 01.03.2013) | ||||
| Реле | ||||
| J | Реле клеммы 15 | |||
| K | Реле клеммы 15R | |||
| L | Реле подогрева щеток стеклоочистителя | |||
| M | Реле клеммы 50, стартер | |||
| N | Реле клеммы 87, двигатель | |||
| O | Реле звукового сигнала | |||
| P | Реле продувки катализатора (двигатели 272) | |||
| Q | Реле дополнительного насоса трансмиссионного масла | |||
| R | Реле клеммы 87, ходовая часть | |||
Блок силовых предохранителей
Устанавливается с правой стороны, рядом со стойкой.
Вариант 1
| № | A | Назначение |
|---|---|---|
| MR8 | Пиропредохранитель, срабатывание от блока управления Supplemental Restraint System | |
| MR1 | 50 | Блок управления электроусилителя рулевого управления |
| MR2 | Резерв | |
| MR3 | Резерв | |
| MR4 | 100 | Электродвигатель вентилятора двигателя внутреннего сгорания и кондиционер со встроенным регулированием (650 Вт, 800 Вт) |
| MR5 | 150 | На а/м с дизельным двигателем: |
| Дополнительный электроподогреватель | ||
| MR6 | 60 | Передний блок управления SAM с модулем предохранителей и реле |
| MR7 | 150 | Передний блок управления SAM с модулем предохранителей и реле |
| PIN1 | 50 | Регулятор вентилятора (автомобили с левым рулем) |
| Сигналы с блока управления электронной системой стабилизации движения ESP (автомобили с правым рулем) | ||
| Блок управления электронной системой стабилизации движения ESP Premium (автомобили с правым рулем) | ||
| PIN2 | 50 | Сигналы с блока управления электронной системой стабилизации движения ESP (автомобили с правым рулем) |
| Блок управления электронной системой стабилизации движения ESP Premium (автомобили с правым рулем) | ||
| PIN3 | 60 | Реле AIRMATIC |
| Блок управления полностью интегрированной системой управления коробкой передач (коробка передач 725) | ||
| MRG1 | Резерв | |
| MRG2 | 100 | Передний блок управления SAM с модулем предохранителей и реле |
| IG1 | 150 | Блок управления SAM с модулем предохранителей и реле в задней части салона |
| I1 | 100 | Блок управления SAM с модулем предохранителей и реле в задней части салона |
Вариант 2
| № | A | Описание |
|---|---|---|
| R8 | 350 | Генератор |
| Блок управления автономным отопителем | ||
| MR4 | 100 | Электродвигатель вентилятора двигателя внутреннего сгорания кондиционер со встроенным регулированием (650 Вт, 800 Вт) |
| MR5 | 150 | На а/м с дизельным двигателем: |
| Дополнительный электроподогреватель | ||
| MR6 | 60 | Передний блок управления SAM с модулем предохранителей и реле |
| MR7 | 150 | Передний блок управления SAM с модулем предохранителей и реле |
| MR9 | Резерв | |
| MG2 | 100 | Передний блок управления SAM с модулем предохранителей и реле |
| MR3 | 80 | Блок управления электроусилителя рулевого управления |
| IG1 | 150 | Блок управления SAM с модулем предохранителей и реле в задней части салона |
| IM1 | 100 | Блок управления SAM с модулем предохранителей и реле в задней части салона |
| PIN1 | 50 | Регулятор вентилятора (автомобили с левым рулем) |
| Сигналы с блока управления электронной системой стабилизации движения ESP (автомобили с правым рулем) | ||
| Блок управления электронной системой стабилизации движения ESP Premium (автомобили с правым рулем) | ||
| PIN2 | 50 | Сигналы с блока управления электронной системой стабилизации движения ESP (автомобили с правым рулем) |
| Блок управления электронной системой стабилизации движения ESP Premium (автомобили с правым рулем) | ||
| PIN3 | 60 | Реле AIRMATIC |
| Блок управления полностью интегрированной системой управления коробкой передач (коробка передач 725) |
Реклама
Вариант 3
| № | A | Обозначение |
|---|---|---|
| MR8 | Пиропредохранитель, срабатывание от блока управления Supplemental Restraint System | |
| MR4 | 100 | Электродвигатель вентилятора двигателя внутреннего сгорания кондиционер со встроенным регулированием (650 Вт, 800 Вт) |
| MR5 | 150 | На а/м с дизельным двигателем: |
| Дополнительный электроподогреватель | ||
| MR6 | 60 | Передний блок управления SAM с модулем предохранителей и реле |
| MR7 | 150 | Передний блок управления SAM с модулем предохранителей и реле |
| MR9 | 150 | Модуль предохранителей и реле HYBRID |
| MG2 | 100 | Передний блок управления SAM с модулем предохранителей и реле |
| MR3 | 80 | Блок управления электроусилителя рулевого управления |
| IG1 | 150 | Блок управления SAM с модулем предохранителей и реле в задней части салона |
| IM1 | 100 | Блок управления SAM с модулем предохранителей и реле в задней части салона |
| PIN1 | 50 | Регулятор вентилятора (автомобили с левым рулем) |
| Блок управления рекуперативной тормозной системы (автомобили с правым рулем) | ||
| PIN2 | 50 | Блок управления рекуперативной тормозной системы (автомобили с правым рулем) |
| PIN3 | 60 | Реле AIRMATIC |
Блоки в багажнике
Блок предохранителей и реле
Устанавливается с правой стороны за боковой защитой.
| № | A | Назначение |
|---|---|---|
| 37 | 7.5 | Катушка электромагнита, подголовник NECK-PRO сиденья водителя |
| Катушка электромагнита, подголовник NECK-PRO сиденья переднего пассажира | ||
| 38 | 15 | Электродвигатель стеклоочистителя двери багажника |
| 39 | 30 | Блок управления задней левой двери (до 31.05.2010 года) |
| Блок управления передней левой двери (с 01.06.2010 года; RHD) | ||
| 40 | Резерв | |
| 41 | 30 | Блок управления задней правой двери (до 31.05.2010 года) |
| Блок управления передней правой двери (с 01.06.2010 года; LHD) | ||
| 42 | 25 | Реле топливного электронасоса |
| Двигатели 156, 276, 278: | ||
| Блок управления топливного насоса | ||
| Двигатели 271, 272, 273, 274, 642, 651: | ||
| Блок управления топливного насоса | ||
| 43 | 7.5 | Коммуникационный модуль телекоммуникационных служб |
| 44 | 30 | Переключатель частично электрической регулировки положения сиденья переднего пассажира |
| 45 | 30 | Переключатель частично электрической регулировки положения сиденья водителя |
| 46 | 7.5 | Антенный усилитель FM 1, AM, ZV и KEYLESS-GO |
| Действительно для типа 212.0/1: | ||
| Антенный усилитель 1 заднего стекла | ||
| Действительно для типа 212.2: | ||
| Антенна диапазона DAB III | ||
| Сирена сигнализации (H3/1) | ||
| Блок управления системы охраны салона и защиты от буксировки | ||
| Действительно с 01.06.2011 для двигателя 157, 276, 278: | ||
| Реле циркуляционного насоса охлаждающей жидкости | ||
| 47 | Резерв | |
| 48 | Резерв | |
| 49 | 40 | Через реле обогрева заднего стекла включаются: Обогрев заднего стекла |
| 50 | 50 | Реверсивный натяжитель переднего правого ремня безопасности |
| 51 | 50 | Передний левый реверсивный натяжитель ремня безопасности |
| 52 | Резерв | |
| 53 | 30 | Блок управления распознавания наличия прицепа |
| 54 | 15 | Блок управления распознавания наличия прицепа |
| 55 | Резерв | |
| 56 | 15 | Розетка прицепа |
| 57 | 20 | Блок управления распознавания наличия прицепа |
| 7.5 | Действительно для типа 212.074/075/076/077/092/274/275/276/277/292: | |
| Трансформатор накладок порога с подсветкой спереди слева | ||
| Трансформатор накладок порога с подсветкой спереди справа | ||
| 58 | 25 | Блок управления распознавания наличия прицепа |
| 59 | 7.5 | Датчик DiStRONIC (DTR) передний бампер слева |
| Датчик DISTRONIC (dTr) передний бампер справа | ||
| 60 | 7.5 | Пневмонасос мультиконтурного сиденья |
| 30 | Пневмонасос мультиконтурного сиденья с динамической поддержкой | |
| 61 | 40 | Блок управления системы управления приводом крышки багажника |
| Блок управления системы управления приводом откидной двери багажного отделения | ||
| 62 | 25 | Блок управления сиденья водителя |
| 63 | 25 | Блок управления подогрева сидений в задней части салона |
| 64 | 25 | Блок управления сиденья переднего пассажира |
| 65 | 7.5 | Блок управления подогрева рулевого колеса (до 28.02.2013) |
| 10 | Блок управления электронным модулем рулевой колонки (с 01.03.2013) | |
| 66 | 7.5 | Электродвигатель вентилятора задней части салона |
| 67 | 40 | Блок управления усилителя акустической системы |
| 68 | 15 | Блок управления AIRMATIC |
| Блок управления электронной системы регулирования уровня кузова а/м на заднем мосту | ||
| 69 | 25 | Усилитель заднего низкочастотного динамика |
| 70 | 5 | Блок управления системы контроля давления в шинах |
| 71 | 15 | Розетка спереди салона |
| Прикуриватель с подсветкой пепельницы спереди | ||
| 72 | 15 | Розетка в багажнике |
| 73 | 5 | Диагностический разъем |
| Приемник пульта дистанционного радиоуправления автономным отопителем | ||
| Блок управления режимами движения (коробка передач 722.930/931) | ||
| 74 | 15 | Блок управления KEYLESS-GO |
| Действительно с 01.03.2013 с кодом 641 (Светодиодные фары динамические для левостороннего движения) или кодом 642 (Светодиодные фары динамические для правостороннего движения): | ||
| Передняя правая блок-фара | ||
| Действительно с кодом 631 (Светодиодные фары статические для левостороннего движения) или кодом 632 (Светодиодные фары статические для правостороннего движения): | ||
| Передняя левая блок-фара (с 01.03.2013) | ||
| Передняя правая блок-фара | ||
| Блок управления преобразователя DC/AC (с 01.12.2011) | ||
| 75 | 20 | Нагревательное устройство автономного отопителя |
| 25 | Реле электромотора вентилятора масляного радиатора (двигатели 156:) | |
| 20 | Действительно с 01.03.2013 с кодом 641 (Светодиодные фары динамические для левостороннего движения) или кодом 642 (Светодиодные фары динамические для правостороннего движения): | |
| Передняя левая блок-фара | ||
| Действительно с 01.03.2013 с кодом 631 (Светодиодные фары статические для левостороннего движения) или кодом 632 (Светодиодные фары статические для правостороннего движения): | ||
| Передняя левая блок-фара | ||
| Передняя правая блок-фара | ||
| 76 | 15 | Подстаканник сзади |
| Розетка центральной консоли в задней части салона | ||
| Электрическое штекерное USB-соединение задней части а/м | ||
| 77 | 7.5 | Блок управления Weight Sensing System (до 28.02.2013) |
| Навигационный компьютер (Китай, Корея) | ||
| Подстаканник сзади | ||
| 78 | 7.5 | Блок управления Media Interface |
| Модуль подключения мультимедийных устройств | ||
| 79 | 5 | Блок управления радарных датчиков (до 31.05.2010) |
| Блок управления видеодатчиков и радарных датчиков (с 01.06.2010) | ||
| Блок управления интерфейсом шин данных ходовой части (с 01.03.2013) | ||
| 80 | 5 | Блок управления системы помощи при парковке |
| 81 | 5 | Антенный усилитель /компенсатор мобильной связи |
| Электрическое штекерное соединение мобильного телефона | ||
| Навигационный компьютер (Китай, Корея) | ||
| 82 | 10 | Регулятор вентилятора системы вентиляции переднего левого сиденья |
| Регулятор вентилятора системы вентиляции переднего правого сиденья | ||
| 83 | 7.5 | Концевая кабельная муфта клеммы 15R |
| Навигационный компьютер (Китай, Корея) | ||
| Блок управления системы экстренного вызова | ||
| Блок управления “Electronic Toll Collection ” (Япония) | ||
| 84 | 5 | Камера заднего вида (с 01.03.2013) |
| Блок управления камеры обзора на 360° (с 01.03.2013) | ||
| Блок управления SDAR/тюнера высокого разрешения (Спутниковое радио SIRIUS) (до 31.05.2010) | ||
| Блок управления Satellite Digital Audio Radio (SDAR) (Спутниковое радио SIRIUS) (с 01.06.2010) | ||
| Блок управления цифрового звукового радиовещания (Цифровое радио (DAB) | ||
| Блок управления камеры заднего вида (Япония) | ||
| Модуль электропитания камеры заднего вида (Япония) | ||
| 85 | 7.5 | ТВ-тюнер (аналоговый /цифровой) (до 28.02.2015) |
| Цифровой ТВ-тюнер (до 28.02.2015) | ||
| Модуль тюнера (с 01.03.2015) | ||
| 86 | 7.5 | DVD-проигрыватель |
| Дисплей в задней части салона слева | ||
| Дисплей в задней части салона справа | ||
| 87 | 7.5 | Блок управления системы экстренного вызова |
| Реле циркуляционного насоса охлаждающей жидкости (с 01.06.2011; США) | ||
| Коммуникационный модуль телекоммуникационных служб (с 01.03.2015) | ||
| Многофункциональный блок управления спецавтомобиля (N26/14) | ||
| 88 | 15 | Модуль сервопривода АКП для системы DIRECT SELECT (коробкой передач 722.9) |
| 89 | 30 | Блок управления распознавания наличия прицепа |
| Многофункциональный блок управления спецавтомобиля (MSS) | ||
| Блок управления топливного насоса (до 28.02.2013; двигатель 157) | ||
| Действительно с 01.03.2013 с кодом 632 (Светодиодные фары статические для правостороннего движения) и кодом 494 (Исполнение для США): | ||
| Передняя правая блок-фара | ||
| Действительно с 01.03.2013 с кодом 642 (Светодиодные фары динамические SAE для правостороннего движения) и кодом 494 (Исполнение для США): | ||
| Передняя левая блок-фара | ||
| Передняя правая блок-фара | ||
| 90 | 40 | Блок предохранителей AdBlue® (двигатель 642.8) |
| Действительно для типа 212.076/276: | ||
| Реле циркуляционного насоса охлаждающей жидкости | ||
| 91 | 10 | Передний блок управления SAM с модулем предохранителей и реле (коробка передач 722) |
| 92 | 15 | Блок управления KEYLESS-GO |
| Модуль бесключевого открытия крышки багажника под задним бампером (с 01.03.2013) | ||
| Блок управления преобразователя переменного/постоянного тока (до 30.11.2011) | ||
| Реле | ||
| A | Реле клеммы 15 | |
| B | Реле клеммы 15R (1) | |
| C | Реле обогрева заднего стекла | |
| D | На а/м с дизельным двигателем: | |
| Реле топливного насоса | ||
| E | Реле стеклоочистителя двери багажника | |
| F | Реле регулировки положения сиденья | |
| G | Реле клеммы 15R (2) | |
За работу прикуривателей отвечают предохранители с номерами 71, 72 и 76.
Блок силовых предохранителей
Ещё один блок силовых предохранителей высокой мощности крепится к плюсовой клемме на аккумуляторной батареи в багажнике.
| № | A | Обозначение |
|---|---|---|
| F170 | Резерв | |
| F171 | 60 | Передний блок управления SAM с модулем предохранителей и реле |
| F172 | 100 | Блок управления SAM с модулем предохранителей и реле в задней части салон |
Рядом с блоком AdBlue (при его наличии) могут устанавливаться дополнительные элементы защиты отвечающие за его работы.
Частые вопросы: предохранители и реле Мерседес w212
Реклама
Где находится блок предохранителей на Мерседес w212?
Где искать блоки на Мерседес w212: Электронный блок управления кондиционером – в панели управления отопителем; Дополнительная аккумуляторная батарея – под полые багажные отделения; Дополнительная аккумуляторная батарея – с переключением передач на рулевой колонке; Реле дополнительного аккумулятора — под полые багажные отделения. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Мерседес w212?
Найдите позицию прикуривателя в таблице на странице Мерседес w212 (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Какой предохранитель отвечает за магнитолу на Мерседес w212?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Мерседес w212?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Мерседес w212?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Мерседес w212?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Мерседес w212?
Схема и таблица предохранителей Мерседес w212 — на этой странице: Расположение, Блок в салоне, Блоки под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на Мерседес w212?
На Мерседес w212 обычно 3 блока: салонный и подкапотный, как указано в разделе «Расположение». Третий блок в багажнике — только если он есть в перечне на этой странице.
