Mercedes-Benz Sprinter 3 поколения с маркировками кузова 907 и 910 выпускался в 2018, 2019, 2020, 2021, 2022, 2023 году. В данном материале Вы сможете найти описание предохранителей и реле Мерседес Спринтер 907 910 со схемами блоков и фото примерами их расположения. Выделим предохранитель прикуривателя.

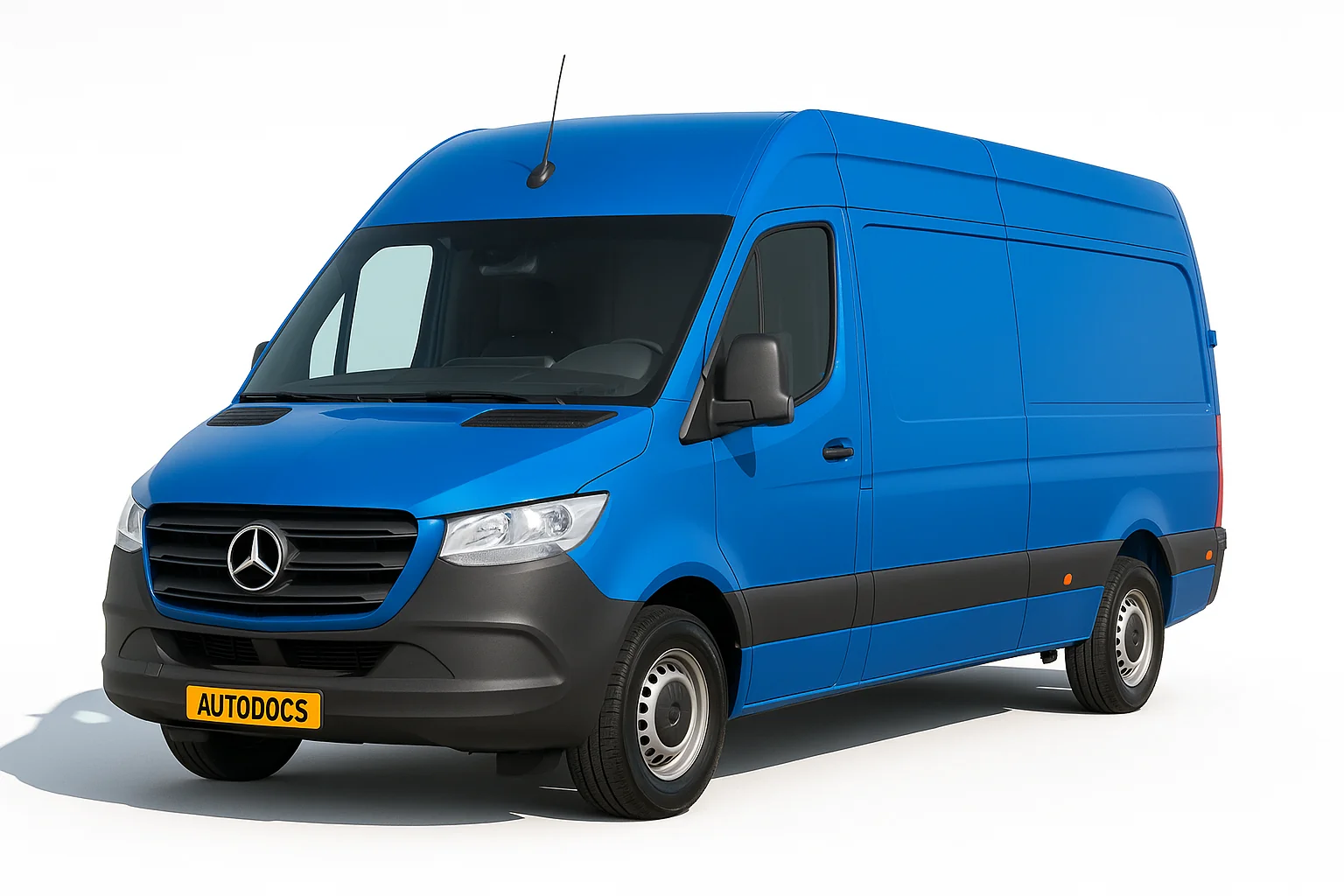

Mercedes sprinter 907

Исполнение блоков и назначение элементов в них может отличатся от представленного и зависит от года выпуска, уровня оснащения и региона поставки Вашего автомобиля.

Не подходит поколение или схемы?

[Описание Спринтер 1]
[Описание Спринтер 2]
[Описание Спринтер Классик]

Блок предохранителей и реле под панелью

Под панелью приборов, в пространстве ног переднего пассажира, установлен основной блок с предохранителями и реле.

блок предохранителей Mercedes-Benz Sprinter 3

Схема блока в салоне Mercedes-Benz Sprinter 3
Схема

A Описание предохранителей
MF1
15-1 5 Блок управления двигателем;
Общий модуль трансмиссии (CPC);
Модуль ESP;
Модуль полного привода;
Замедлитель;
Пневматическая подвеска.
MF2
15-2 5 Кабель обратной связи, реле клеммы 15;
Регулировка угла наклона фар, галогенная фара;
Тахограф ТШО;
Радарный датчик активного усилителя тормозов;
Отключение реверсивного сигнализатора, коробка отбора мощности, регулировка рабочей скорости;
Подключение к розетке DIN.
MF3
30-Т 7,5 Многофункциональная камера;
Тахограф ТШО;
Подключение к DIN-розетке, крыша;
Клемма 15, реле минимального напряжения;
Приборный щиток;
Центральный масляный насос.
S9
1 Не назначен
2 10 Общий модуль трансмиссии (CPC)
3 10 Блок управления двигателем OM642 / OM651 / M274
4 7,5 Разъем DIN, кабина
5 10 Общий модуль трансмиссии (CPC)
6 5 Вентилятор радиатора (не для OM654)
S10
7 30 Автоматическая коробка передач
8 30 Контроллер тела
9 30 Контроллер тела
10 30 Подогрев, катализатор SCR.
11 10 Модуль управления потолком (стандарт);
10 Модуль управления потолком, шасси кабины;
15 Модуль управления потолком, высокий.
12 15 Насос, катализатор SCR
S11
13 60 Автоматическая коробка передач NAT3
S12
14 25 / 40 Клапаны ESP (Premium), автомобили с электромеханическим стояночным тормозом;
Клапаны ESP (Стандарт).
S13
16 60 Насос ESP
S14
17 30 Контроллер
18 30 Контроллер тела
19 10 Клеммная колодка для электрического соединения производителя кузова
20 25 Блок управления дверью переднего пассажира
21 25 Контроллер двери водителя
22 10 Блок управления пневматической подвеской (LFA)
S15
23 25 Блок управления вентилятором
24 7,5 USB-разъем (кокпит, перчаточный ящик);
Розетка преобразователя 115/230 В.
25 15 Прикуриватель, центральная консоль
26 15 Розетка информационной панели
27 25 Розетка преобразователя, 115В / 230В.
28 7,5 Предварительная установка магнитолы;
Грузовой лифт;
Антенна преобразователя напряжения;
Розетка преобразователя, 115 В / 230 В для автомобилей с внешним аккумулятором.
S16
30-1 Не назначен
30-2 Не назначен
30-3 5 Центральный замок
30-4 5 Сигнализация (ATA)
30-5 Не назначен
30-6 10 Блок управления электронным замком зажигания
31 25 Пуск, реле контакта 15-II
S17
32 Не назначен
S18
33 5 Датчик качества напряжения (SEB)
S19
34 10 Электроника для внутреннего освещения
S1
35 7,5 Advance Caravanning (ACU) — дом на колесах
S2
36 5 Панель управления кондиционером
37 5 Электрический замок рулевого управления (ESTL)
38 10 Рулевая колонка (SCSM)
39 10 Антенна;
Навигация;
Двустороннее радио .
40 5 Проблесковый маячок
41 25 Радио мультимедийная система (C5 / NTG6), предварительная установка радио
S3
42 Не назначен
S4
43 Не назначен
S5
44 5 Панель управления мультимедийной системой
45 5 Кронштейн зарядного устройства;
Беспроводной мобильный интерфейс (WMI).
46 7,5 Мультимедийный соединительный блок (MMI)
47 5 Гермес (модуль связи UMTS / LTE)
48 5 Стационарное отопление Telestar
49 5 Центральный дисплей
S6
50 5 Дополнительная фара левая (производитель кузовов с платформой)
51 5 Дополнительная фара правая (производитель кузовов платформы)
52 7,5 Блок управления подушками безопасности
53 5 Диагностика
54 5 Релейный источник питания
55 7,5 Двигатель TS (Дизель), блок управления двигателем (OM651)
S7
57 10 Датчик частиц сажи;
Датчик NOx;
Датчик частиц сажи (не для OM654)
58 10 Двигатель, рециркуляция выхлопных газов (EGR) (OM642 / OM651);
Двигатель (не для OM654).
59 15 Датчик NOx до и после катализатора (не OM654)
60 10 Лямбда-зонд
61 7,5 Двигатель М274; Двигатель (OM642 / OM651).
H2
62 15 Блок управления двигателем (не для OM654)
63 20 / 25 Блок управления двигателем;Двигатель (М274);
Двигатель (не для OM654).
S8
64 30 Контроллер кузова
65 30 Контроллер кузова
66 15 Вентилятор на крыше
67 25 Блок управления дозированием топлива (FSCM)
68 15 Правая светодиодная фара
69 15 Левая светодиодная фара
H2
70 30 Дворники
Реле
R1 30 Резерв
R2 50 Клемма 87, двигатель
R3 30 Клемма 87, модуль общего привода (CPC)
R4 40 Терминал 15-1
R5 40 Включает и выключает дворники.
R6 40 Резерв
R7 40 Скорость дворников
R8 40 Клемма 50, стартер
R9 50 Клемма 15R (автомобили без дополнительного аккумулятора)
R10 30 Терминал 15-2
R11 50 Клемма 15R (автомобили без дополнительного аккумулятора)

За работу USB порта и прикуривателя отвечают предохранители с номерами 24, 25, 26, 27, а так же дополнительные элементы в блоке водительского сиденья.

Блоки предохранителей и реле под сиденьем водителя

Под водительским сиденьем, а так же сиденьем пассажира могут устанавливаться блоки с предохранителями и реле.

Расположение блоков Mercedes-Benz Sprinter 3

Блок предохранителей

Для доступа к блоку надо убрать защитную крышку, с боку водительского сиденья.

доступ к блоку под сидением Mercedes-Benz Sprinter 3

блока предохранителей Mercedes-Benz Sprinter 3
Фото – пример

Схема блока под сиденьем Mercedes-Benz Sprinter 3
Схема

A Обозначение предохранителей
F55 / 1
1 10 Дополнительная лампа указателя поворота
2 15 Стеклоочиститель заднего стекла правый
3 30 Полный привод
4 25 Клеммная колодка для электрического подключения
5 25 Блок регулировки сиденья водителя
6 10 Блок обогрева сиденья водителя
7 25 Поясничная опора водителя
8 5 Контроль давления в шинах
9 5 Ассистент парковки;Основная камера (RVC).
F55 / 2
10 25 Сцепное устройство прицепа правое (розетка прицепа)
11 15 Блок управления с розеткой для прицепа
12 25 Сцепное устройство левое (гнездо для прицепа)
13 15 Блок управления с розеткой для прицепа
14 25 Многофункциональный модуль (MPM)
15 25 Многофункциональный модуль (MPM)
16 25 Воздуходувка задней камеры
17 20 Дополнительное отопление (водяное отопление)
18 15 Автоматическая коробка передач, дополнительный масляный насос
F55 / 3
19 15 Парковочное отопление;
Клемма 15 на дополнительном аккумуляторе.
20 5 Вспомогательная аккумуляторная батарея Измерение напряжения
21 15 Обогрев заднего стекла, левое
22 15 Обогрев заднего стекла правое
23 7,5 Гидроборт / самосвал (перед установкой)
24 15 Клеммная колодка для электрического подключения
25 5 Реле вентилятора крыши
26 7,5 Сигнал специальный, производитель кузовов кабины
27 30 Обогрев заднего стекла
F55 / 4
28 15 / 30 Раздвижная дверь слева;
Электрическая раздвижная дверь слева.
29 15 / 30 Раздвижная дверь правая;
Электро раздвижная дверь правая.
30 5 Блок антенного переключателя
31 7,5 Автоматическая коробка передач
32 10 Автоматическая коробка передач
33 30 Усилитель тормозов
34 15 / 30 Реле сирены; Подготовка к дому на колесах.
35 15 / 30 Проблесковый маячок с сиреной;
30 Подготовка к дому на колесах.
36 30 Подготовка к дому на колесах
F55 / 5
37 10 Электрическая ступенька левая
38 10 Электрическая подножка правая
39 5 Предупреждающий зуммер;
Электрическая ступенька, правая и левая.
40 10 Автоматическая коробка передач (NAT2)
41 5 Клемма 15, специальный сигнал
42 5 Камера заднего вида (RVC);
Внутреннее зеркало с монитором для заднего вида.
43 15 Гнездо питания, кабина
44 15 Гнездо питания, стойка D, левая
45 15 Гнездо питания, стойка D, правая
F55 / 6
51 5 / 7,5 USB-порт, левый
52 5 / 7,5 USB-порт, правый

Блок реле

Устанавливается под самой сидушкой водителя.

Схема блока реле Mercedes-Benz Sprinter 3
Схема

Назначение
1 Обогрев лобового стекла
2 Терминал 15
3 Обогрев заднего стекла
4 Розетки, задние
5 Внутреннее освещение
6 Не используется
7 Не используется
8 Не используется
9 Не используется
10 Не используется
11 Не используется
12 Не используется
13 Не используется
14 Не используется
Мини-реле
15 Правый задний дворник
16 Корпус клеммной колодки производителя
17 Переключатель, контрольный сигнал заднего хода
18 Крышный вентилятор
19 Дополнительный масляный насос
20 Электрическая подножка правая 1
21 Электрическая подножка правая 2
22 Электрическая ступенька левая 1
23 Электрическая ступенька левая 2
24 сирена
25 Проблесковый маячок с сиреной
26 Загрузочный лифт

Блок предохранителей на АКБ

На плюсовой клемме аккумуляторной батареи установлен блок силовых предохранителей выполненных в виде плавкой вставки.

схема блока 3 Mercedes-Benz Sprinter 3
Схема

A Обозначение предохранителей
F150 / 1 (MFB-1)
1 Датчик батареи
2 Не назначен
3 Главный блок предохранителей (MFB-2)
4 50 Центр распределения энергии, терминал 30 (F30-1 — F30-6)
5 125 Дополнительный нагреватель PTC
F150 / 4 (MFB-2)
1 125 Клемма 30T, блок предохранителей, основание сиденья водителя (F55 / 1-F55 / 6)
2 125 Электрический контроль
3 300 Генератор
4 400 Генератор
5 175 Центр распределения энергии (PDC), FB-P
6 80 Выходной каскад накала (GZE)
7 40 / 70 / 80 Вентилятор радиатора (не для OM654);
Вентилятор радиатора двигателя;
Вентилятор радиатора (не для OM654).
8 100 Главные предохранители автодома
9 Не назначен
10 25 / 50 / 100 Кондиционер в задней части салона
11 100 / 150 Дополнительный аккумулятор / реле отключения аккумулятора;
Ретардер без дополнительной батареи.
12 40 Пневматическая подвеска (LFA)
13 80 Обогрев лобового стекла
F150 / 5 (MFB-ZB)
1 100 Замедлитель
2 250 Гидроборт / самосвал (подготовка)
3 Дополнительная батарея
4 150 Реле отключения аккумуляторной батареи
5 60 Розетка, преобразователь
6 25 Дополнительное отопление
F59 / 1 и F59 / 2
1 40 Лобовое стекло с подогревом
2 40 Лобовое стекло с подогревом правое
