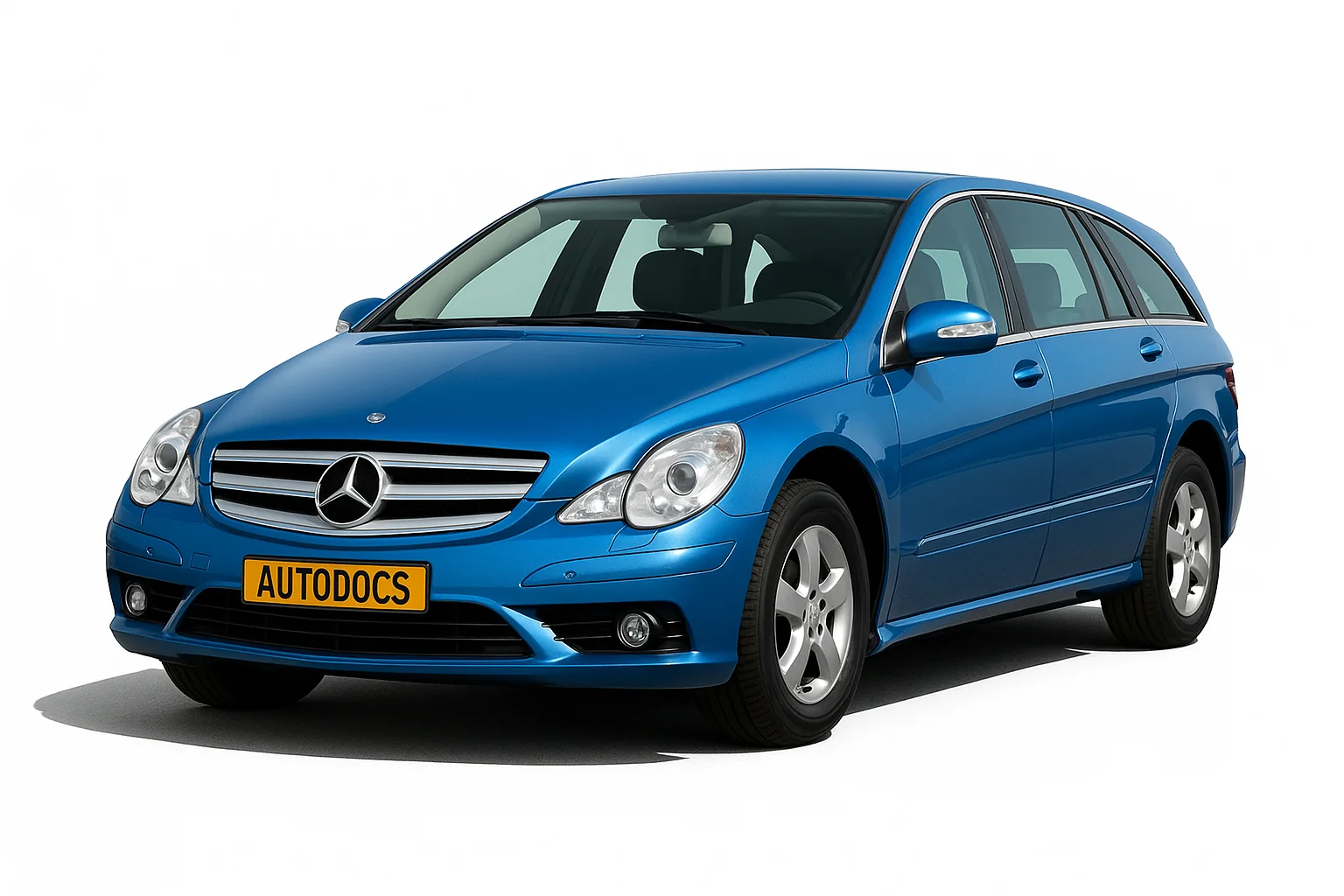

Mercedes W251 выпускался в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Реклама
Содержание
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и региона поставки Вашего автомобиля.
Блоки в салоне
Блок предохранителей
В правом торце приборной панели, за защитной крышкой, расположен блок с предохранителями.
| № | A | Описание |
|---|---|---|
| 10 | 10 | Электронный регулятор вспомогательного вентилятора |
| 11 | 5 | Комбинация приборов |
| 12 | 15 | Блок-панель управления системы KLA (Система автомат. климат-контроля) |
| 13 | 5 | Блок управления верхней панели управления / Модуль рулевой колонки |
| 14 | 7.5 | Блок управления EZS, CD-чейнджер (до 2008 модельного года) |
| 15 | 5 | Электронный компас / Блок управления мультимедийного интерфейса (с 2009 модельного года) |
| 16 | Резерв | |
| 17 | Резерв | |
| 18 | Резерв |
Блок силовых предохранителей
Данный блок расположен рядом с аккумуляторной батареей под сиденьем переднего пассажира.
| № | A | Обозначение |
|---|---|---|
| 78 | 150 | Дизельные двигатели: Дополнительный электро подогреватель |
| 79 | 60 | Блок управления SAM, задний |
| 80 | 60 | Блок управления SAM, задний |
| 81 | 40 | Двигатели 642.870: Реле электропитания системы AdBlue® |
| Двигатели 276: Блок предохранителей и реле в моторном отсеке | ||
| 82 | 150 | До 2008 модельного года: Блок предохранителей и реле в грузовом отделении |
| 100 | С 2009 модельного года: Блок предохранителей и реле в грузовом отделении | |
| 83 | 5 | Блок управления системы определения массы пассажиров (WSS) (США) |
| 84 | 10 | Блок управления систем пассивной безопасности |
| 85 | 25 | С 2009 модельного года: Блок управления трансформатора DC/AC (розетка 115 В) |
| 86 | 30 | Блок предохранителей в передней панели |
| 87 | Резерв | |
| 88 | 70 | До 2008 модельного года: Блок управления SAM, передний |
| 40 | С 2009 модельного года: Блок управления SAM, передний | |
| 89 | 70 | Блок управления SAM, передний |
| 90 | 70 | Блок управления SAM, передний |
| 91 | 40 | Регулятор вентилятора |
Реклама
Блоки под капотом
Блок предохранителей и реле
В моторном отсеке, с правой стороны, расположен основной блок с предохранителями и реле.
| № | A | Назначение |
|---|---|---|
| 100 | 30 | Электродвигатель стеклоочистителя |
| 101 | 15 | Всасывающий электровентилятор двигателя и кондиционера с интегрированным регулятором |
| Двигатели 272, 273: (с 2009 модельного года) | ||
| Переключающий клапан в системе замкнутой вентиляции топливного бака | ||
| Концевая кабельная муфта электр. цепи клеммы 87 M1e | ||
| Двигатели 113, 272: (до 2008 модельного года) | ||
| Переключающий клапан регенерации | ||
| Двигатели 272: (до 2008 модельного года) | ||
| Помехоподавляющий конденсатор 1 аудиомодуля | ||
| Помехоподавляющий конденсатор 2 аудиомодуля | ||
| Катушка зажигания цилиндра 1 | ||
| Катушка зажигания цилиндра 2 | ||
| Катушка зажигания цилиндра 3 | ||
| Катушка зажигания цилиндра 4 | ||
| Катушка зажигания цилиндра 5 | ||
| Катушка зажигания цилиндра 6 | ||
| Двигатели 642: | ||
| Блок управления CDI | ||
| O2 зонд перед каталитическим нейтрализатором ОГ | ||
| Двигатели 642.870/872: | ||
| O2зонд перед каталитическим нейтрализатором ОГ | ||
| 102 | 15 | Двигатели 642, (642.870 до 31.7.10) (с 2009 модельного года): Циркуляционный насос масляного радиатора КП |
| Двигатели 276: Циркуляционный насос охладителя наддувочного воздуха | ||
| Двигатели 156: Циркуляционный насос масляного радиатора двигателя | ||
| 103 | 20 | Двигатели 642.950, 642.870/872: Блок управления CDI |
| Двигатели 272: Блок управления ME | ||
| Двигатели 276: | ||
| Блок управления ME | ||
| Штекерное соединение двигателя/моторного отсека | ||
| 104 | 25 | Двигатели 113: |
| Блок управления ME | ||
| Топливная форсунка 1-го цилиндра | ||
| Топливная форсунка 2-го цилиндра | ||
| Топливная форсунка 3-го цилиндра | ||
| Топливная форсунка 4-го цилиндра | ||
| Топливная форсунка 5-го цилиндра | ||
| Топливная форсунка 6-го цилиндра | ||
| Топливная форсунка 7-го цилиндра | ||
| Топливная форсунка 8-го цилиндра | ||
| Двигатели 642 (до 2008 модельного года): Блок управления системы CDI | ||
| 15 | Двигатели 272, 273 (с 2009 модельного года): Концевая кабельная муфта электр. цепи клеммы 87 M2e | |
| Двигатели 272 (до 2008 модельного года): | ||
| Запорный клапан системы отопления | ||
| Переключающий клапан перекидной заслонки во впускном коллекторе | ||
| Переключающий клапан воздушного насоса | ||
| Клапан трёхтарельчатого термостата клапан-регулятор давления насоса ГУР | ||
| Двигатели 642.950 (с 2009 модельного года): Концевая кабельная муфта электр. цепи клеммы 87 | ||
| Двигатели 642.870/872 (с 2009 модельного года): Концевая кабельная муфта электр. цепи клеммы | ||
| Двигатели 642 (до 2008 модельного года): | ||
| Термоанемометрический расходомер массы воздуха левого ряда цилиндров | ||
| Термоанемометрический расходомер массы воздуха правого ряда цилиндров | ||
| Сервомотор отключения впускных каналов | ||
| Конец времени накаливания свечи | ||
| Нагревательный элемент в вентиляционном воздуховоде картера двигателя | ||
| Клапан-регулятор давления насоса ГУР | ||
| Сервомеханизм левой заслонки рециркуляции ОГ | ||
| Сервомеханизм регулировки давления наддува | ||
| Двигатели 113: | ||
| Датчик O2 левого ряда цилиндров перед катализатором | ||
| Датчик O2 правого ряда цилиндров перед катализатором ) | ||
| O2-Левый датчик за катализатором | ||
| O2-Правый датчик за катализатором | ||
| Переключающий клапан впускного коллектора с изменяемой длиной впускного тракта | ||
| Преобразователь давления системы ARF | ||
| Переключающий клапан воздушного насоса | ||
| 105 | 15 | Двигатели 272, 273 (с 2009 модельного года): |
| Блок управления ME | ||
| Концевая кабельная муфта электр. цепи клеммы 87 M1i | ||
| Двигатели 272 (до 2008 модельного года): | ||
| Блок управления ME | ||
| Термоанемометрический расходомер массы воздуха | ||
| Левый датчик холла впускного распределительного вала | ||
| Правый датчик холла впускного распределительного вала | ||
| Левый датчик холла левого выпускного распределительного вала | ||
| Датчик холла правого выпускного распределительного вала | ||
| Управляющий электромагнит левого впускного распределительного вала | ||
| Управляющий электромагнит правого впускного распределительного вала | ||
| Управляющий электромагнит левого выпускного распределительного вала | ||
| Управляющий электромагнит правого впускного распределительного вала | ||
| Топливная форсунка 1-го цилиндра | ||
| Топливная форсунка 2-го цилиндра | ||
| Топливная форсунка 3-го цилиндра | ||
| Топливная форсунка 4-го цилиндра | ||
| Топливная форсунка 5-го цилиндра | ||
| Топливная форсунка 6-го цилиндра | ||
| Двигатели 276: Штекерное соединение двигателя/моторного отсека | ||
| Двигатели 642 (до 2008 модельного года): Блок управления CDI | ||
| Двигатели 642.950: | ||
| Блок управления CDI | ||
| Штекерное соединение моторного отсека/салона | ||
| Двигатели 642.870/872: | ||
| Блок управления CDI | ||
| Штекерное соединение моторного отсека/салона | ||
| Концевая кабельная муфта электр. цепи клеммы 87 | ||
| Двигатели 113: | ||
| Блок управления ME | ||
| Помехоподавляющий конденсатор 1 радиоприёмника | ||
| Помехоподавляющий конденсатор 2 радиоприёмника | ||
| Катушка зажигания 1-го цилиндра | ||
| Катушка зажигания 2-го цилиндра | ||
| Катушка зажигания 3-го цилиндра | ||
| Катушка зажигания 4-го цилиндра | ||
| Катушка зажигания 5-го цилиндра | ||
| Катушка зажигания 6-го цилиндра | ||
| Катушка зажигания 7-го цилиндра | ||
| Катушка зажигания 8-го цилиндра | ||
| 106 | Резерв | |
| 107 | 40 | Двигатели 113, 272, 273: Электрический воздушный насос |
| 108 | 40 | Электродвигатель воздушного компрессора |
| 109 | 25 | Блок управления ESP |
| 110 | 10 | Сирена тревожной сигнализации |
| 111 | 30 | Модуль сервопривода АКП DIRECT SELECT |
| 112 | 7.5 | Блок-фара передняя левая |
| Блок-фара передняя правая | ||
| 113 | 15 | Звуковой сигнал левый |
| Звуковой сигнал правый | ||
| 114 | 5 | Блок управления SAM передний |
| Двигатели 272 (до 2008 модельного года): Блок управления ME | ||
| 115 | 5 | Блок управления ESP |
| 116 | 7.5 | Электрический модуль управления (VGS) |
| 117 | 7.5 | Модуль управления DTR (Distronic) |
| 118 | 5 | Двигатели 272, 273, 276: Блок управления ME |
| Двигатели 642: Блок управления CDI | ||
| 119 | 5 | Двигатели 642.870/872: Блок управления CDI |
| 120 | 10 | Двигатели 272, 273, 276 (с 2009 модельного года): |
| Реле эл. цепи клеммы 87 двигателя | ||
| Блок управления ME | ||
| Двигатели 113, 272 (до 2008 модельного года): Блок управления ME | ||
| Двигатели 642 (с 2009 модельного года): Реле эл. цепи клеммы 87 двигателя | ||
| Двигатели 642 (до 2008 модельного года): Блок управления системы CDI | ||
| 121 | 20 | Отопитель STH (система автономного отопления) |
| 122 | 25 | Двигатели 272, 273, 276, 642: Стартер |
| 123 | 20 | Двигатели 642: Датчик конденсата в топливном фильтре с нагревательным элементом |
| Дизельные двигатели с 1.9.08: Датчик конденсата в топливном фильтре с нагревательным элементом | ||
| 124 | 7.5 | Электрогидравлический усилитель рулевого управления |
| 125 | Резерв | |
| Реле | ||
| А | Реле режима работы стеклоочистителя 1/2 | |
| B | Реле вкл./выкл. стеклоочистителя | |
| C | Двигатели 156:Реле циркуляционного насоса охлаждающей жидкости | |
| Двигатели 642 (с 2009 модельного года): Реле циркуляционного насоса охлаждающей жидкости | ||
| Двигатели 642 (до 2008 модельного года): Дополнительный циркуляционный насос охлаждения масла КП | ||
| D | Реле электр. цепи клеммы 87 двигателя | |
| E | Двигатели 272, 273 (с 2009 модельного года): Реле воздушного насоса | |
| До 2008 модельного года: Воздушный насос продувки катализатора | ||
| F | Реле звукового сигнала | |
| G | Реле компрессора пневмоподвески | |
| H | Реле электр. цепи клеммы 15 | |
| I | Реле стартера | |
Блок силовых предохранителей
Данный блок располагается в правой части моторного отсека.
| № | A | Расшифровка |
|---|---|---|
| 4 | Резерв | |
| 5 | 40 | Действительно начиная с 1.7.09: Блок управления ESP |
| 6 | 40 | Электрогидравлический усилитель рулевого управления, Действительно до 30.6.09: Блок управления ESP |
| 7 | 100 | Всасывающий электровентилятор двигателя и кондиционера с интегрированным регулятором |
| 8 | 100 | Блок предохранителей и реле в моторном отсеке |
Реклама
Блок в багажнике
Основной блок с предохранителями и реле находится под полом багажника, за обшивкой со звукоизоляцией.
| № | A | Описание |
|---|---|---|
| 20 | 5 | Помехоподавляющий фильтр радиоантенны |
| Блок управления группы микрофонов (Япония; до 2008 модельного года) | ||
| Блок управления системы голосового управления (SBS) (США; до 2008 модельного года) | ||
| 21 | 5 | Блок управления HBF |
| 22 | Блок управления PTS (парктроник) | |
| Приёмник пульта дистанционного управления STH (с 2009 модельного года) | ||
| 23 | 10 | DVD-проигрыватель |
| Блок-панель управления и индикации COMAND (с 2009 модельного года) | ||
| Компенсатор сети радиотелефонной связи E (с 2009 модельного года) | ||
| Антенный компенсатор GSM 1800 (до 2008 модельного года) | ||
| Блок управления задней аудиосистемы (до 2008 модельного года) | ||
| Блок управления (универсальный интерфейс мобильного телефона) (Япония; до 2008 модельного года) | ||
| Разъём электр. цепи мобильного телефона (Япония; до 2008 модельного года) | ||
| 24 | 40 | Реверсивный натяжитель переднего правого ремня безопасности |
| 25 | 20 | С 2009 модельного года: |
| Радиоприемник | ||
| Радиоприемник и компьютер системы навигации | ||
| Блок-панель управления и индикации COMAND | ||
| 15 | До 2008 модельного года: | |
| Блок-панель управления с дисплеем системы COMAND | ||
| Аудиосистема | ||
| Аудиомодуль и навигационный блок | ||
| 26 | 25 | Блок управления передней правой двери |
| 27 | 30 | Блок управления регулировкой положения переднего сиденья с функцией памяти, сиденье переднего пассажира |
| Реле комфортной регулировки положения сиденья переднего пассажира (до 2008 модельного года) | ||
| 28 | 30 | Блок управления регулировкой положения переднего сиденья с функцией памяти, сиденье водителя |
| Реле комфортной регулировки положения сиденья водителя (до 2008 модельного года) | ||
| 29 | 40 | Реверсивный натяжитель переднего левого ремня безопасности |
| 30 | 40 | Блок управления топливного насоса |
| Двигатели 156: | ||
| Блок управления левого топливного насоса | ||
| Блок управления правого топливного насоса | ||
| 31 | 10 | Блок управления системы подогрева, вентиляции сидений и подогрева рулевого колеса |
| 32 | 15 | Блок управления AIRMATIC с системой ADS |
| Блок управления системы регулирования уровня кузова на заднем мосту | ||
| 33 | 25 | Блок управления системы KEYLESS-GO |
| 34 | 25 | Блок управления передней левой двери |
| 35 | 30 | Усилитель акустической системы |
| Усилитель сабвуфера (с 2009 модельного года) | ||
| 36 | 10 | Блок управления системы аварийного вызова (с 2009 модельного года) |
| Разъёмное соединение VICS+ETC электропитания (Япония; до 2008 модельного года) | ||
| 5 | Блок управления системы аварийного вызова (до 2008 модельного года) | |
| 37 | 5 | Модуль электропитания камеры заднего вида |
| Блок управления камеры заднего вида | ||
| 38 | 10 | Цифровой TВ-тюнер |
| Комбинированный ТВ-тюнер (аналоговый/цифровой) (Япония) | ||
| Блок управления аудиоинтерфейса (Япония; до 2008 модельного года) | ||
| 39 | 7.5 | Блок управления тюнера высокого разрешения (с 2009 модельного года) |
| Блок управления цифрового звукового радиовещания (с 2009 модельного года) | ||
| Блок управления RDK (система контроля давления шинах) | ||
| Интерфейс для подключения внешнего навигационного модуля (Южная Корея; с 2009 модельного года) | ||
| Блок управления SDAR (США; до 2008 модельного года) | ||
| 40 | 40 | До 2008 модельного года: Блок управления приводом закрывания двери багажного отделения |
| 30 | С 2009 модельного года: Блок управления приводом закрывания двери багажного отделения | |
| 41 | 25 | Блок управления панели управления крышей |
| 42 | 25 | Блок управления панели управления крышей |
| 43 | 20 |
Двигатели 272, 273, 276: Блок управления топливного насоса (с 2009 модельного года) |
| Двигатели 642.872: Блок управления правого топливного насоса (с 2009 модельного года) | ||
| До 31.05.2006: | ||
| Электромотор стеклоочистителя двери багажного отделения | ||
| Розетка 3 ряда сидений слева | ||
| Розетка 3-го ряда сидений справа | ||
| 44 | 20 |
С 2009 модельного года: |
| Розетка в передней части салона (США) | ||
| Розетка 115 В | ||
| С 01.06.2006: Не используется | ||
| До 31.05.2006: | ||
| Розетка 2-го ряда сидений слева | ||
| Розетка 2-го ряда сидений справа | ||
| 45 | 20 |
Розетка 2-го ряда сидений слева |
| Розетка 2-го ряда сидений справа | ||
| Розетка в багажнике | ||
| До 31.05.2006: Розетка салон спереди | ||
| 46 | 15 | Прикуриватель с подсветкой пепельницы, передний |
| 47 | 10 | Накладка порога с подсветкой, передняя левая (с 2009 модельного года) |
| Накладка порога с подсветкой, передняя правая (с 2009 модельного года) | ||
| 48 | 5 | Двигатели 642.870: Реле подачи AdBlue® |
| 49 | 30 | Заднее стекло с подогревом |
| Катушка антенны, справа (до 2008 модельного года) | ||
| 50 | 10 | До 2008 модельного года: Электродвигатель стеклоочистителя двери багажного отделения |
| 15 | С 2009 модельного года: Электродвигатель стеклоочистителя двери багажного отделения | |
| 51 | 5 | Запорный клапан фильтра с активированным углем |
| 52 | 5 | Действительно до 30.6.09: |
| Реверсивный натяжитель переднего левого ремня безопасности | ||
| Реверсивный натяжитель переднего правого ремня безопасности | ||
| 53 | 5 | Блок управления AIRMATIC с системой ADS |
| Блок управления системы регулирования уровня кузова на заднем мосту | ||
| Двигатели 272, 273, 276: Блок управления топливного насоса | ||
| Двигатели 642.872: Блок управления правого топливного насоса | ||
| Двигатели 156: | ||
| Блок управления левого топливного насоса | ||
| Блок управления правого топливного насоса | ||
| 54 | 5 | Блок управления SAM, передний |
| Блок управления системы регулировки угла наклона фар | ||
| 55 | 7.5 | Комбинация приборов |
| Поворотный переключатель наружного освещения | ||
| 56 | 5 | Двигатели 642.870: Блок управления системы AdBlue® |
| До 2008 модельного года: Диагностический разъём | ||
| 57 | 20 | Двигатели 642.870: Топливный насос |
| До 2008 модельного года: Топливный насос с датчиком уровня топлива | ||
| 58 | 7.5 | Диагностический разъём |
| Блок управления центрального интерфейса | ||
| 59 | 7.5 | Соленоид подголовника NECK-PRO сиденья водителя |
| Соленоид подголовника NECK-PRO сиденья переднего пассажира | ||
| 60 | 5 | Плафон освещения вещевого ящика с микровыключателем |
| Блок предохранителей и реле в моторном отсеке | ||
| Задний блок управления SAM | ||
| Интерфейс для подключения мобильного телефона | ||
| Разъёмное соединение цепи электропитания системы VICS+eTc (Япония) | ||
| Пневмонасос мультиконтурного сиденья (с 2009 модельного года) | ||
| Блок управления системы аварийного вызова | ||
| Электрическое штекерное соединение системы контроля мёртвых зон “салон/задний бампер” | ||
| 61 | 7.5 | Блок управления систем пассивной безопасности |
| Контактная планка переднего правого сиденья | ||
| 62 | 30 | Блок управления регулятора поясничной поддержки, сиденье переднего пассажира |
| Выключатель регулировки положения сиденья переднего пассажира | ||
| 63 | 30 | Блок управления регулятора поясничной поддержки, сиденье водителя |
| Выключатель регулировки положения сиденья водителя | ||
| 64 | Резерв | |
| 65 | Резерв | |
| 66 | 30 | Пневмонасос мультиконтурного сиденья (с 2009 модельного года) |
| 67 | 25 | Электродвигатель вентилятора климатической системы в задней части салона |
| 68 | 25 | С 2009 модельного года: Блок управления системы подогрева, вентиляции сидений и подогрева рулевого колеса |
| До 2008 модельного года: Подогрев сидений сзади | ||
| 69 | Резерв | |
| 70 | 20 |
Розетка тягово-сцепного устройства, 13-контактная |
| Розетка тягово-сцепного устройства, 7-контактная | ||
| 71 | 30 | Разъёмное соединение системы электронного управления тормозной системы |
| 72 | 15 | Розетка тягово-сцепного устройства, 13-контактная |
| Реле | ||
| K | До 31.05.2006: Реле эл.цепи клеммы 15R (Реле розеток, с задержкой выключения) | |
| С 01.06.2006: Реле эл.цепи клеммы 15R розетки (с задержкой выключения) (электропитание системы электрической регулировки сидений) | ||
| L | Реле клеммы 30X прицепа | |
| М | Реле подогрева стекла двери багажного отделения | |
| N | Реле эл. цепи клеммы 15 / клеммы 87FW | |
| O | Реле топливного насоса | |
| P | Реле заднего стеклоочистителя | |
| R | Реле клеммы 15R | |
| S | С 2009 модельного года: Резерв 1 (реле с переключающим контактом) (электропитание передней розетки) | |
| T | Резерв 2 (реле с замыкающим контактом) (электропитание розеток в центре и сзади) | |
| U | Реле эл. цепи клеммы 30 (прицеп) | |
| V | Реле резерва 2 | |
За передний прикуриватель отвечает предохранитель номер 46 на 15А.
Частые вопросы: предохранители и реле Mercedes W251
Где находится блок предохранителей на Mercedes W251?
Где искать блоки на Mercedes W251: Двигатели 276: Блок предохранителей и реле в моторном отсеке; 30A Блок предохранителей в передней панели; Штекерное соединение двигателя/моторного отсека; Сервомотор отключения впускных каналов. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Mercedes W251?
Найдите позицию прикуривателя в таблице на странице Mercedes W251 (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Реклама
Какой предохранитель отвечает за магнитолу на Mercedes W251?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Какой предохранитель отвечает за стеклоочистители на Mercedes W251?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Mercedes W251?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Mercedes W251?
Схема и таблица предохранителей Mercedes W251 — на этой странице: Блоки в салоне, Блоки под капотом, Блок в багажнике. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на Mercedes W251?
На Mercedes W251 обычно два блока: салонный и подкапотный, как указано в разделе «Блоки в салоне». Третий блок в багажнике — только если он есть в перечне на этой странице.
Можно ли ставить предохранитель большего номинала на Mercedes W251?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Mercedes W251 и может привести к оплавлению жгута. Ставьте только значение из таблицы.
