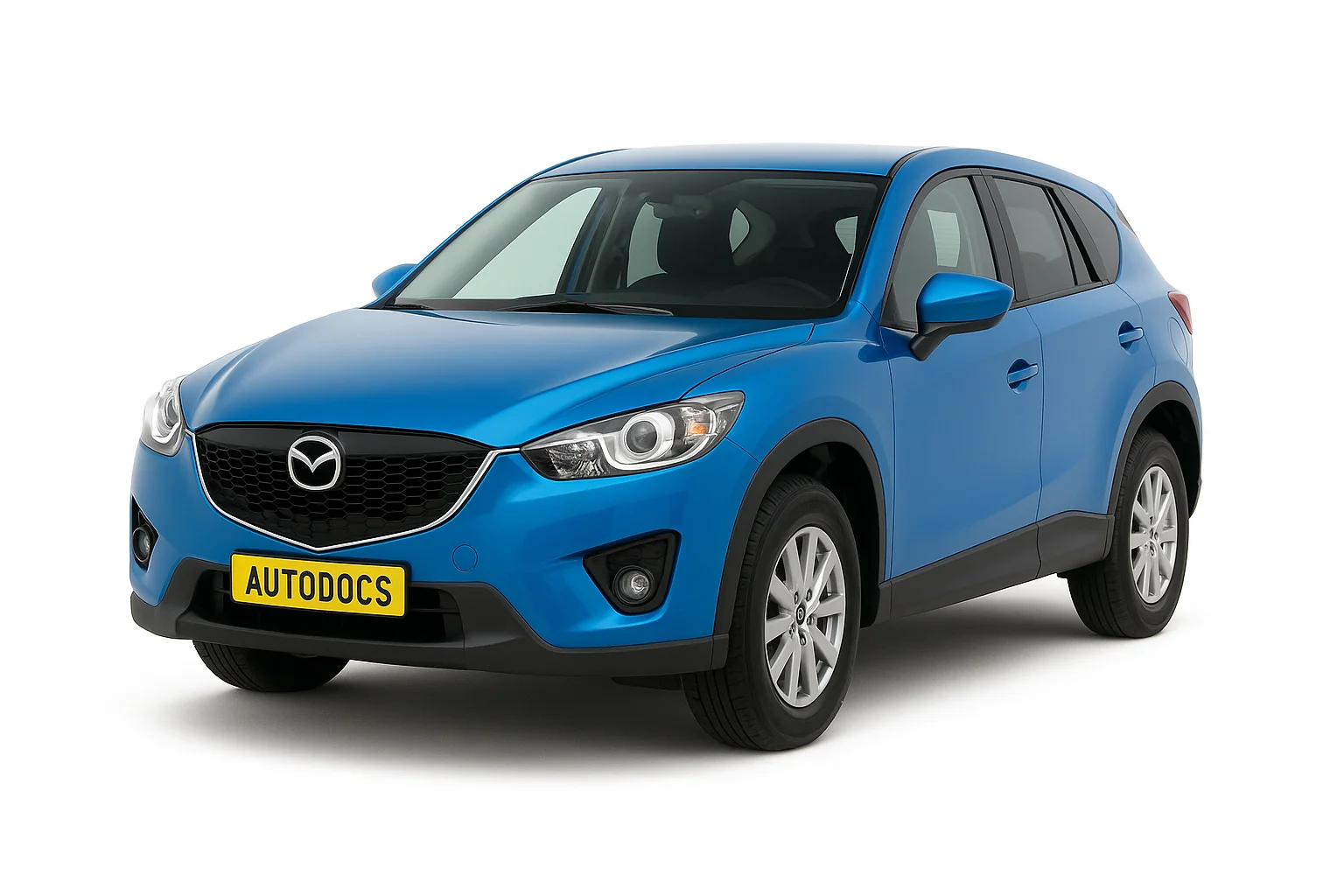

Кроссовер Mazda CX-5 (KE) (1 поколение) выпускался в 2011, 2012, 2013, 2014, 2015, 2016 и 2017 году с бензиновыми и дизельными двигателями. За это время модель прошла рестайлинг. В данной публикации вы можете найти описание предохранителей и реле Мазда сх 5 со схемами блоков. Отдельно отметим предохранители отвечающие за прикуриватель и омыватель фар.
Количество элементов в блоках как и их назначение может отличатся от представленного – сверяйте со своими схемами на защитной крышке либо иной технической документацией.
Блок в салоне
Находится под защитной крышкой на левой стойке около ноги водителя.
Фото – пример
Схема
Описание
| 1 | 30А P.SEAT D – Электропривод регулировки сиденья (для некоторых вариантов исполнения) |
| 2 | 30А P.WINDOW 3 – Электрические стеклоподъемники |
| 3 | 15А R.OUTLET3 – Дополнительные электрические розетки |
| 4 | 25А P.WINDOW 2 – Электрические стеклоподъемники |
| 5 | 15А SRS2/ESCL – Замок рулевого вала |
| 6 | 25А D.LOCK – Центральный электрический замок |
| 7 | 20А SEAT WARM – Электро подогрев сидений (для некоторых вариантов исполнения) |
| 8 | 10А SUNROOF – Вентиляционный люк в крыше (для некоторых вариантов исполнения) |
| 9 | 15А F.OUTLET – Передние электрические розетки (прикуриватель) |
| 10 | 7,5А MIRROR – Электрический привод регулировки зеркал заднего вида |
| 11 | 15А R.OUTLET1 – Задние электрические розетки (для некоторых вариантов исполнения) |
| 12 | Резерв |
| 13 | Резерв |
| 14 | Резерв |
| 15 | Резерв |
| 16 | Резерв |
| 17 | 7,5А M.DEF – Электрический подогрев наружных зеркал |
| 18 | 20А R.SEAT W – Подогрев сидений |
| 19 | Резерв |
| 20 | 7,5А AT IND – Индикатор трансмиссии |
| 21 | 30А P.SEAT Р – Электрический привод регулировки сиденья |
Предохранители прикуривателя обозначены как OUTLET на 15А и расположены под номерами 3, 9 и 11. Так же в блоке под капотом может крепится ещё одни предохранитель и одно реле отвечающие за работу розеток питания.
Блок под капотом
Он устанавливается в левой части моторного отсека, рядом с аккумулятором.
Фото – пример исполнения
Пример схемы с крышки блока
Предохранители
Схема предохранителей
Назначение предохранителей
| 1 | 30А ADD FAN GE – Вентилятор охлаждения двигателя |
| 2 | 30А IG2 – Защита различных электрических цепей |
| 3 | 30А INJECTOR – Система управления двигателем |
| 4 | 40А FAN DE – Вентилятор охлаждения двигателя |
| 5 | 30А P.WINDOW1 – Электрические стеклоподъемники |
| 6 | Резерв |
| 7 | 40А ADD FAN DE – Вентилятор охлаждения двигателя |
| 8 | 20А EVVT – Система управления двигателем |
| 9 | 40А DEFOG – Электрический подогрев заднего стекла |
| 10 | 40А DCDC DE – Защита различных электрических целей |
| 11 | 30А FAN GE – Вентилятор охлаждения двигателя |
| 12 | Резерв |
| 13 | Резерв |
| 14 | Резерв |
| 15 | 40А ENG.MAIN – Система управления двигателем |
| 16 | 50А ABS/DSC M – Анти блокировочная тормозная система (ABS), противо заносная система (DSC) |
| 17 | 50А CABIN +B – Защита различных электрических цепей |
| 18 | 20А WIPER – Очиститель и омыватель ветрового стекла |
| 19 | 40А HEATER – Отопитель / Кондиционер |
| 20 | 30А DCDC REG – Защита различных электрических цепей |
| 21 | 7,5А ENGINE IG1 – Система управления двигателем |
| 22 | 15А C/U IG1 – Защита различных электрических цепей |
| 23 | H/L LOW L HID L – Фара (левая), фара ближнего света (левая) |
| 24 | 15А H/L LOW R – Фара ближнего света (правая) |
| 25 | 15А ENGINE 3 – Система управления двигателем |
| 26 | 15А ENGINE 2 – Система управления двигателем |
| 27 | 15А ENGINE 1 – Система управления двигателем |
| 28 | 15А AT – Система управления коробкой передач, замок зажигания |
| 29 | 20А H/CLEAN – Омыватель фар |
| 30 | 7,5А А/С – Кондиционер |
| 31 | 15А – AT PUMPСистема управления коробкой передач |
| 32 | 10А STOP – Стоп-сигналы, задний противотуманный фонарь |
| 33 | 15А R.WIPER – Очиститель заднего стекла |
| 34 | 20А H/L HI – Фары дальнего света |
| 35 | 15А HID R – Фара (правая) |
| 36 | 15А FOG – Передние противотуманные фары |
| 37 | 7,5А ENG.+B – Система управления двигателем |
| 38 | 7,5А AUDIO2 – Аудиосистема |
| 39 | 5А GLOW SIG – Система управления двигателем |
| 40 | 7,5А METER2 – Комбинация приборов |
| 41 | 10А METER1 – Комбинация приборов |
| 42 | 7,5А SRS1 – Подушки безопасности |
| 43 | 25А BOSE – Автомобили,оборудованные аудиосистемой Bose |
| 44 | 15А AUDIO 1 – Аудиосистема |
| 45 | 30А ABS/DSC S – Анти блокировочная тормозная система (ABS), противо заносная система (DSC) |
| 46 | 15А FUEL PUMP – Топливная система |
| 47 | 25А FUEL WARM – Подогрев топлива |
| 48 | TAIL – Габариты |
| 49 | Резерв |
| 50 | 50А HAZARD – Фонари аварийной сигнализации, указатели поворота, передние и задние габаритные фонари, фонари освещения номерного знака |
| 51 | Резерв |
| 52 | 15А R.OUTLET2 – Электрические розетки |
| 53 | 15А HORN – Звуковой сигнал |
| 54 | 15А ROOM – Плафон освещения салона |
Что бы отключить работу омывателя фар, надо достать предохранитель под номером 29 на 20А обозначенный как H/CLEAN.
Реле
Схема реле
Обозначение реле
| TNS RELAY (TAIL) | РЕЛЕ TNS (ГАБАРИТОВ) |
| A/C RELAY | РЕЛЕ КОНДИЦИОНЕРА |
| FUELINJECTOR RELAY | РЕЛЕ ТОПЛИВНОГО ИНЖЕКТОРА |
| ELECTRIC AT OR OIL PUMP RELAY | РЕЛЕ ЭЛЕКТРИЧЕСКОЙ ТРАНСМИССИИ ИЛИ РЕЛЕ МАСЛЯНОГО НАСОСА ТРАНСМИССИИ |
| HEADLIGHT HI RELAY | РЕЛЕ ПЕРЕДНИХ ФАР |
| STARTER RELAY | РЕЛЕ СТАРТЕРА |
| BLOWER RELAY | РЕЛЕ ВЕНТИЛЯТОРА |
| ELECTRIC VARIABLE VALVE TIMING RELAY | РЕЛЕ ЗАРЯДКИ ЭЛЕКТРИЧЕСКОГО КЛАПАНА |
| REAR WINDOW DEFROSTER RELAY | РЕЛЕ РАЗМОРАЖИВАНИЯ ЗАДНИХ ОКОН |
| FUEL PUMP RELAY | РЕЛЕ ТОПЛИВНОГО НАСОСА |
| OUTLET RELAY | РЕЛЕ ЭЛЕКТРИЧЕСКИХ РОЗЕТОК |
| HEADLIGHT LO RELAY | РЕЛЕ ФАРЫ (БЛИЖНИЙ) |
| IG1 RELAY | РЕЛЕ ЗАЖИГАНИЯ |
| FRONT FOG LIGHT RELAY | РЕЛЕ ПЕРЕДНИХ ПРОТИВО ТУМАННЫХ ФАР |
| COOLING FAN RELAY NO.2 | РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 2 |
| MAIN RELAY | ГЛАВНОЕ РЕЛЕ |
| COOLING FAN RELAY NO. 3 | РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 3 |
| DRL RELAY | РЕЛЕ ДХО |
| HORN RELAY | РЕЛЕ СИГНАЛА |
| COOLING FAN ACC RELAY | РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ |
