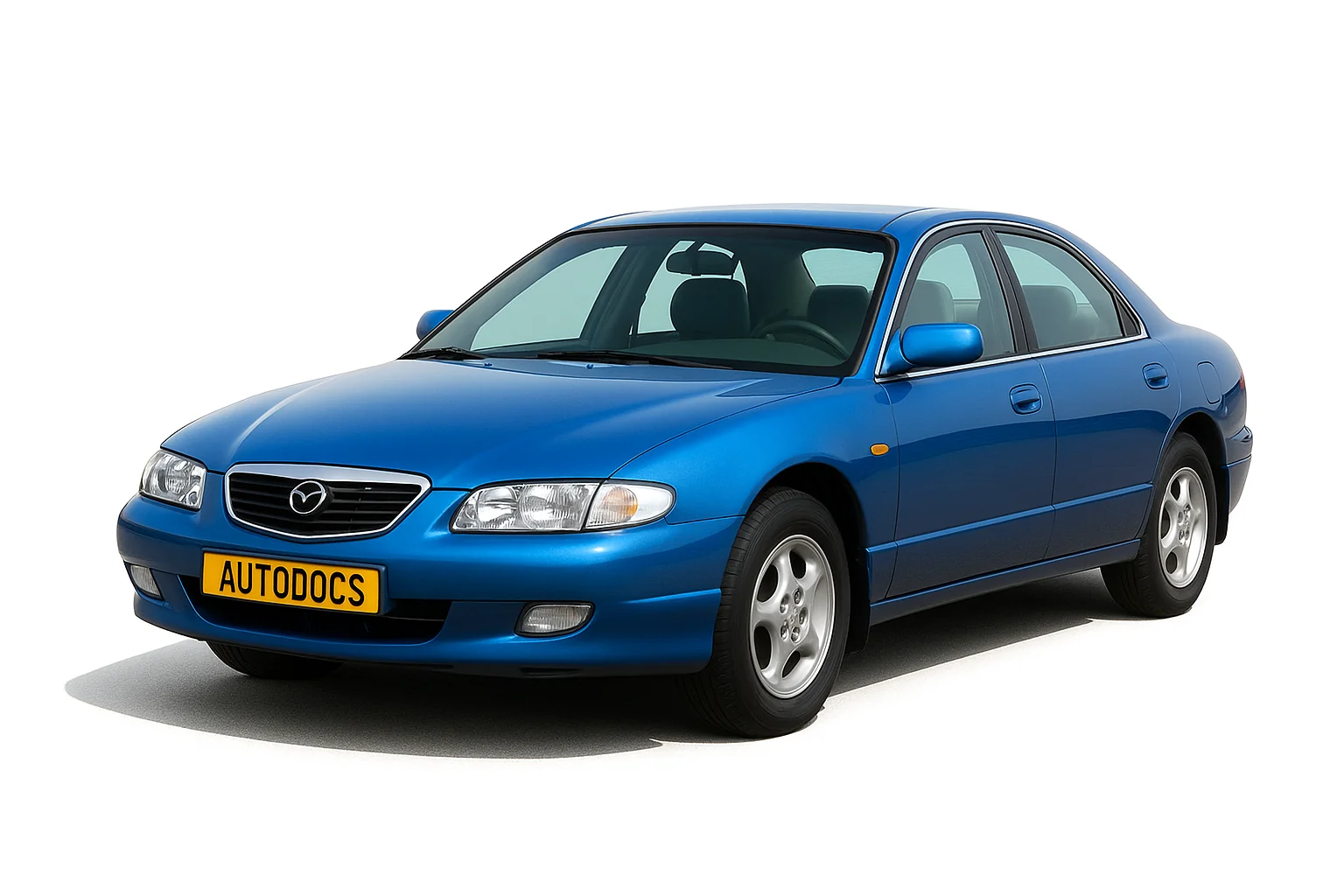

Седан бизнес-класса Mazda Millenia производился в 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 и 2003 году и поставлялась по всему миру. За это время модель прошла рестайлинг и обновление. В странах Европы так же известна под названием Xedos 9. А модели с правым рулём – Eunos 800. В данной статье мы представим описание предохранителей и реле Мазда Милления (Кседос 9) со схемами блоков и вариантами их исполнения. Отметим предохранитель прикуривателя.
Назначение элементов в блоках может отличатся от представленного, сверяйте со своими схемами на защитной крышке.
Содержание
Блок в салоне
Он находится в нижней части стойки, около ноги водителя, за защитной крышкой.
Левый руль Правый руль
Вариант 1
Пример схемы с крышки блока
Схема
Описание 1
| 1 | 15A S/WRM – Подогрев сидений |
| 2 | 20А H/CLN – Очиститель фар |
| 3 | 15/20А RADIO – Аудио система, центральная консоль, часы, магнитола |
| 4 | 15А А/С – Кондиционер, Люк |
| 5 | 10А R/WIPER – Очиститель заднего стекла |
| 6 | 10А ENG – Управление двигателем |
| 7 | Резерв |
| 8 | 10А ROOM – Внутренне освещение |
| 9 | 10А MIRR/DEF – Обогрев зеркал |
| 10 | 15A S/WRM – Подогрев сидений |
| 11 | 30А DOOR LOCK – Центральный замок |
| 12 | 15/20А TAIL – Фары задние, габариты |
| 13 | 20А WIPPER – Стекло очиститель / омыватель |
| 14 | 10А ENGINE – Система управления двигателем, система ABS |
| 15 | 15А METER – Комбинация приборов, указатели поворотов, фонари заднего хода |
| 16 | Резерв |
| 17 | 30А P.WIND – Электро привод стеклоподъемников |
В данном исполнении отдельного предохранителя прикуривателя нет, но он питается от номера 3 (центральная консоль). Поэтому когда прикуриватель выходит из строя, а сам предохранитель целый, то перегорает мягкая проволочка позади прикуривателя.
Описание 2
| 1 | 15А R. SOCKET – Дополнительное оборудование (прикуриватель), предохранитель для различных цепей |
| 2 | 20А WIPER – Стеклоочистители и омыватели |
| 3 | 15А A/C – Кондиционер, электропривод люка, предохранитель для различных цепей |
| 4 | 15А RADIO – Магнитола, предохранитель для различных цепей |
| 5 | 10А R.WIPER – Стеклоочиститель заднего стекла / стекла задней двери”, предохранитель для различных цепей |
| 6 | 7,5А ST / SG – Блок управления двигателем |
| 7 | Резерв |
| 8 | 10А ROOM – Освещение салона, подсветка багажника / багажного отделения |
| 9 | 7,5А MIRR DEF – Подогрев зеркал, предохранитель для различных цепей |
| 10 | Резерв |
| 11 | 30А DOOR LOCK – Центральный замок, предохранитель для различных цепей |
| 12 | 15А TAIL – Габариты, фары |
| 13 | Резерв |
| 14 | 10А ENGINE – Система управления двигателем, система ABS |
| 15 | 15А METER – Комбинация приборов, указатели поворотов, фонари заднего хода |
| 16 | 20А P.WIND – Электро привод стеклоподъемников |
| 17 | 30А P.WIND – Электро привод стеклоподъемников |
В данном исполнение за прикуриватель отвечает предохранитель номер 1 на 15А.
Вариант 2
Фото – пример
Схема
Назначение
| 1 | 15А HAZARD – Аварийная сигнализация |
| 2 | 15А ROOM – Часы, внутреннее освещение салона |
| 3 | 15А S/ROOF – Люк |
| 4 | 15А METER – Комбинация приборов, фонари заднего хода, указатели поворотов, система поддержания скорости |
| 5 | 15/20А STOP – Лампы стоп-сигналов |
| 6 | 15А 4WS – Полный привод |
| 7 | 15А IIА |
| 8 | 10/15А R.DEF – Обогрев заднего стекла |
| 9 | 10А A/C – Кондиционер |
| 10 | 20А WIPER – Стеклоочистители и омыватели лобового стекла |
| 11 | 10А M.DEF – Подогрев исковых зеркал заднего вида |
| 12 | 10/15А START – Стартер |
| 13 | 10A TURN – Указатели поворотов |
| 14 | 10/15A BLOWER – Кондиционер |
| 15 | 30A WINDOW – Электропривод стеклоподъемников |
| 16 | – |
| 17 | – |
| 18 | 10A RADIO – Магнитола |
| 19 | 15A ENGINE – Система управления двигателем |
| 20 | 10A ILLUMI – Подсветка комбинации приборов |
| 21 | 15A OPENER – Электропривод крышки багажника, электропривод замка лючка топливной, заливной горловины |
| 22 | – |
| 23 | 15A CIGAR – Прикуриватель |
| 24 | – |
| 25 | – |
| 26 | – |
| 27 | – |
| 28 | – |
| 29 | 30A D/LOCK – Центральный замок |
За работу прикуривателя отвечает предохранитель номер 23 на 15А.
Блок под капотом
Под капотом предусмотрены 2 блока: основной блок и дополнительный с реле. Отдельные элементы могут крепится вне этих блоков.
Основой блок
Устанавливается в левой части моторного отсека рядом с аккумулятором.
Схема
Обозначение
| 1 | 120А MAIN – Главный предохранитель |
| 2 | 30А AD. FAN – Вентилятор отопителя |
| 3 | 30А EGI INJ – Система впрыска топлива |
| 4 | 40А HEAD -Фары |
| 5 | 60А IG KEY – Магнитолы, указателя поворотов, люка, приборная панель, система запуска двигателя |
| 6 | 30А COOLING FAN – Вентилятор радиатора |
| 7 | 60А ABS – Анти блокировочная система тормозов |
| 8 | 40А HEATER – Отопитель и кондиционер |
| 9 | 40А DEFOG – Обогрев заднего стекла |
| 10 | 60А BTN – STOP, ROOM, D/LOCK. Электропривод лючка топливно-заливной горловины, центральный замок |
| 11 | 20А AUDIO – Магнитола |
| 12 | 30А P/WINDOW – Электропривод стеклоподъемников |
| 13 | 30А P. SEAT – Электропривод стеклоподъемников |
| 14 | 10А HORN – Звуковой сигнал |
| 15 | 10А IDL UP – Система управления двигателем |
| 16 | 10А ST.SIGN – Блок управления двигателем, сигнал стартера |
| 17 | 15А FOG – Противотуманные фары |
| 18 | 20А S.WARM – Подогреватель сидений |
| 19 | 15А TAIL – Габаритные, стояночные огни, лампа подсветки номерного знака, подсветка комбинации приборов, подсветка вещевого ящика, часы |
| R19 | Реле сигнала |
| R20 | Реле уровня О2 |
| R21 | Реле топливного насоса |
| R22 | Реле ДХО |
| R23 | Реле управления двигателем |
| R24 | Реле габаритов |
| R25 | Реле стартера |
| R26 | Реле противотуманных фар |
Дополнительный блок
Расшифровка
- Реле вентилятора охлаждения 1
- Реле вентилятора охлаждения 2
- Реле противотуманных фар
- Реле вентилятора охлаждения 3
