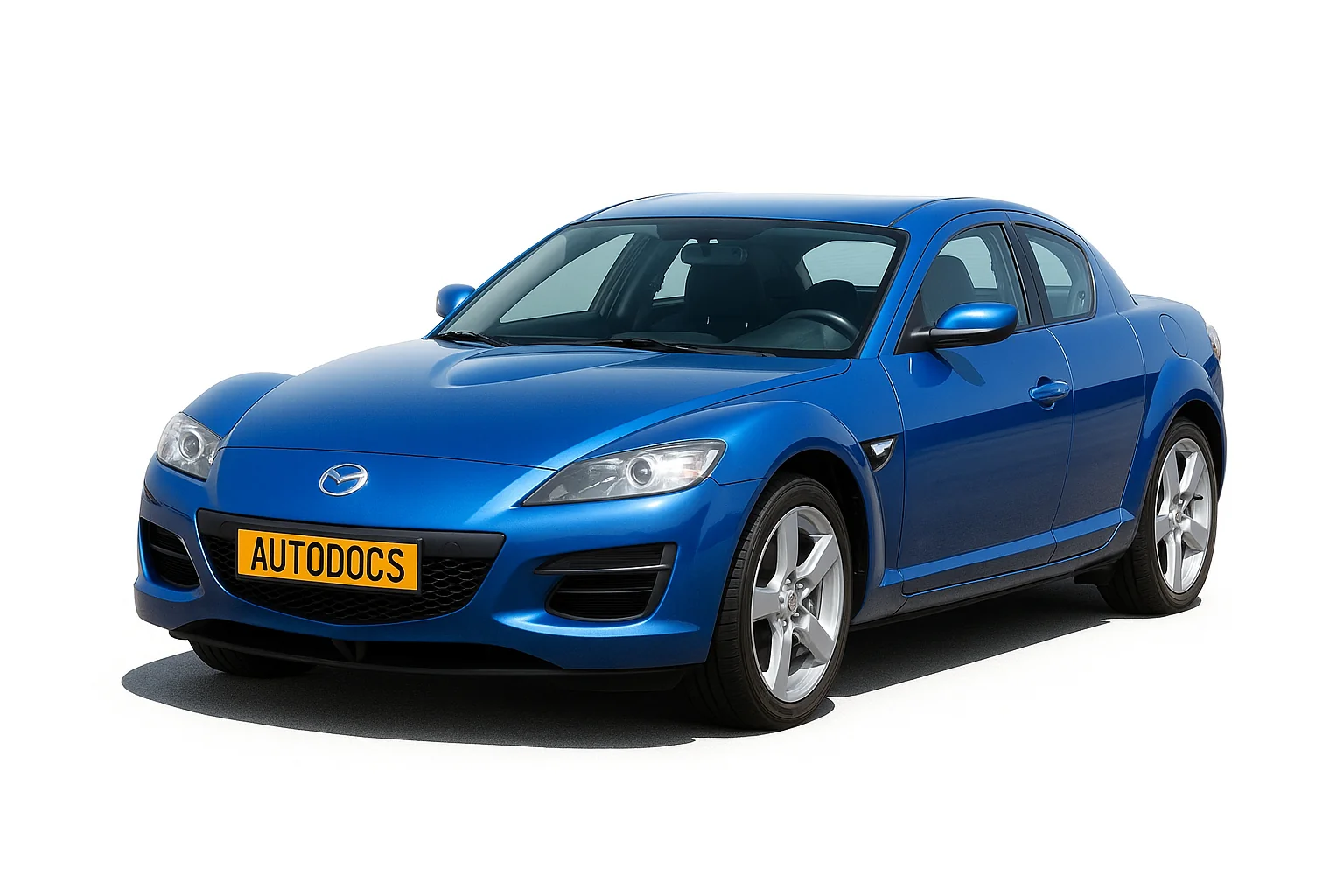

Спортивный автомобиль Mazda RX-8 выпускался в 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 и 2012 году. За это время автомобиль прошел рестайлинг. Некоторые называют это сменой поколения. В данной статье вы найдете описание предохранителей и реле Мазда рх8 со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя.
Количество элементов в блоках может отличатся от представленного. Сверяйтесь со своими схемами.
Блок в салоне
Находится на стойке под панелью приборов со стороны водителя.
Фото – схема
Описание
| 1 | 15А CIGAR – Прикуриватель |
| 2 | 7,5А ACC – Аудиосистема, блок управления зеркалами |
| 3 | 20А AUX PWR / OUTLET – 2002-2007: Розетка |
| 4 | 7,5А A/C – Кондиционер |
| 5 | 10А METER – 2005-2012: Комбинация приборов |
| 6 | 10А TCM – 2005-2007: Блок управления коробкой передач |
| 7 | SPARE – Свободный |
| 8 | SPARE – Свободный |
| 9 | 10А M.DEF – Обогрев зеркал |
| 10 | 7,5А DSC – Система dsc |
| 11 | 20/25А AUDIO – Аудиосистема |
| 12 | 30А D.LOCK – Центральный замок, люк |
| 13 | 30А P.WIND – 2002-2007: Стекло подъемники 15А OUTLET 2008-2012: Розетка |
| 14 | 15А ROOM – Освещение салона |
| 15 | SPARE – Свободный |
| 16 | SPARE – Свободный |
За работу прикуривателя отвечает предохранитель номер 1 на 15А, обозначенный как CIGAR, за дополнительные розетки OUTLET.
Блок под капотом
Расположен в левой части моторного отсека.
Предохранители
Схема
Обозначение
| 1 | 120А MAIN – Главный предохранитель |
| 2 | 40А HEATER – Отопитель |
| 3 | 60А AIR PUMP – Нагнетатель воздуха |
| 4 | 30А BTN – Стекло подъемники, центральный замок, люк, освещение |
| 5 | 50А DEFOG – Обогрев заднего стекла |
| 6 | 30/40А FAN – Вентилятор |
| 7 | 60А ABS /DSC – АБС, DSC |
| 8 | 30А ACC – Прикуриватель, зеркала с электроприводом, розетка, аудиосистема |
| 9 | 30А FAN 2 – 2008-2012: Вентилятор 2 |
| 10 | 15А HEAD – Дальний свет, омыватель фар |
| 11 | 15А HEAD LOW R – Ближний правый свет |
| 12 | 15А HEAD LOW L – Ближний левый свет |
| 13 | 15А DRL – Дневные ходовые огни (дальний свет) |
| 14 | 30А DSC – DSC |
| 15 | 20А SEAT WARM – Подогрев сидений |
| 16 | 20А H/CLEAN – Омыватель фар |
| 17 | R.FOG – Задний противотуманный свет |
| 18 | 15А FOG – Противотуманный свет |
| 19 | 10А А/С – Кондиционер |
| 20 | 30/40А IG – Электроника двигателя |
| 21 | 30А P.WIND 1 – 2008-2012: Стекло подъемники |
| 22 | 15А IG KEY – Электроника двигателя |
| 23 | 10/15А STOP – Лампы стоп-сигнала |
| 24 | 20А FUEL PUMP – Топливный насос |
| 25 | 15А HORN – Звуковой сигнал |
| 26 | 15А HAZARD – Аварийная сигнализация и указатели поворота |
| 27 | 15А ETV – Дроссельная заслонка |
| 28 | 10А ST – Стартер |
| 29 | 20А WIPER – Стеклоочиститель и омыватель |
| 30 | 20А P.WIND – 2002-2007: Стекло подъемники |
| 15А TCM – 2008-2012: Блок управления коробкой передач | |
| 31 | 15А ENGINE – Блок управления двигателем, подушки безопасности, ABS, рулевое управление |
| 32 | 10А TAIL – Габаритный свет, освещение номерного знака |
| 33 | 7,5/10А ILLUMI – Освещение |
| 34 | 10/15А EGI COMP1 – Блок управления двигателем |
| 35 | 10А EGI COMP2 – Блок управления двигателем |
| 36 | 15А EGI IN.I – Электроника двигателя |
| 37 | 20А P.WIND 2 – Стекло подъемники |
Отдельно на клемме АКБ может находится предохранитель рулевого управления EPS 60A.
Реле
Схема
Назначение
| 1 Trunk lid opener relay | Реле открывания крышки багажника |
| 2 AIR pump relay | Реле насоса |
| 3 ACC relay | Реле ACC |
| 4 Horn relay | Реле звукового сигнала |
| 5 Front fog light relay | Реле передних противотуманных фар |
| 6 Drive-by-wire relay | Электронное реле |
| 7 Main relay | Главное реле |
| 8 Headlight relay | Реле фар |
| 9 Starter relay | Реле стартера |
| 10 Ignition relay | Реле зажигания |
| 11 TNS relay | Реле габаритов |
| 12 Cooling fan relay No.3 | Реле вентилятора охлаждения №3 |
| 13 A/C relay | Реле кондиционера |
| 14 Rear window defroster relay | Реле обогревателя заднего стекла |
| 15 Cooling fan relay No.1 | Реле вентилятора охлаждения №1 |
| 16 Seat warmer relay | Реле обогрева сиденья |
| 17 Fuel pump relay | Реле топливного насоса |
| 18 Cooling fan relay No.2 | Реле вентилятора охлаждения №2 |
| 19 Blower relay | Реле вентилятора |
| 20 Fuel pump speed control relay | Реле управления скоростью топливного насоса |
