Hyundai Terracan — внедорожник, выпускавшийся в 2001, 2002, 2003, 2004, 2005, 2006 и 2007 годах в 5- и 7-местных версиях. В статье рассмотрены расположение блоков предохранителей и реле, схемы и назначение элементов в салоне и под капотом, а также фотографии монтажных мест. Приведены номиналы предохранителей и отдельно указан элемент, отвечающий за прикуриватель.
Количество элементов в блоках может отличаться от представленного. Сверяйте обозначение со своими схемами.
Содержание
Блоки в салоне
Блок предохранителей

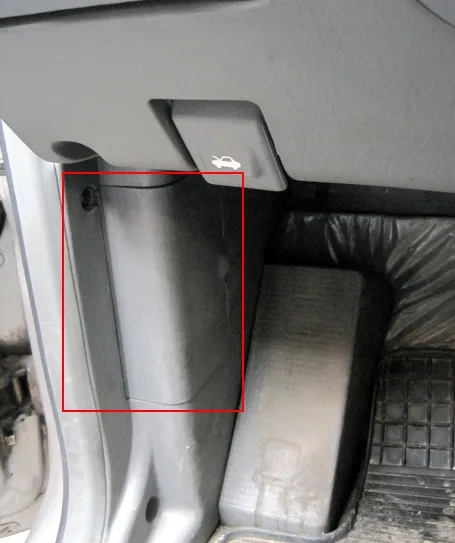

Он расположен на левой стойке под панелью приборов за защитной крышкой.
| № | A | Описание |
|---|---|---|
| 1 | 30 | Реле обогревателя |
| 2 | 10 | Реле аварийной сигнализации, аварийный выключатель |
| 3 | 15 | Выключатель стоп – сигнала |
| 4 | 20 | Модуль управления TOD, EST |
| 5 | 10 | Резерв |
| 6 | 15 | Контроллер люка на крыше |
| 7 | 30 | Реле вентилятора |
| 8 | 20 | Замки двери с электроприводом |
| 9 | 10 | Реле заднего противотуманного фонаря |
| 10 | 10 | Аудио, лампа карты |
| 11 | 20 | Прикуриватель, реле розетки, розетка ACC |
| 12 | 10 | Переключатель внешнего зеркала с питанием |
| 13 | Резерв | |
| 14 | Резерв | |
| 15 | 10 | Переключатель кондиционера |
| 16 | 10 | Левое / правое наружное зеркало и обогреватель |
| 17 | Резерв | |
| 18 | 10 | TCM, ECM (COVEC-F), TCCS (TOD, EST), иммобилайзер |
| 19 | 10 | Переключатель фонарей заднего хода, внутреннее зеркало заднего вида, переключатель диапазонов коробки передач |
| 20 | 10 | Переключатель опасности |
| 21 | 10 | Комбинация приборов, ETACM, датчик скорости автомобиля, модуль управления DRL |
| 22 | 10 | Воздушная подушка |
| 23 | 10 | Индикатор подушки безопасности |
| 24 | Резерв | |
| 25 | 10 | Вентилятор и кондиционер, ETACM, реле обогревателя |
| 26 | 15 | Подогрев сиденья |
| 27 | 15 | Люк, задний стекло очиститель и омыватель, переключатель круиз – контроля, реле нерегулируемого заднего стеклоочистителя |
| 28 | 10 | Пусковое реле, реле охранной сигнализации |
За прикуриватель отвечает предохранитель номер 11 на 20А, а реле прикуривателя находится в блоке под капотом.
Блок реле
Рядом, под панелью крепится блок с реле.
| № | Расшифровка |
|---|---|
| М61 | Реле обогрева заднего стекла и зеркал |
| М62 | Реле указателей поворотов |
| М63 | Реле электропривода стекло подъёмников |
| М64 | Реле блокировки замков дверей |
| М65 | Реле разблокировки замков дверей |
| М66 | Реле задних противотуманных фар |
Блоки под капотом
В моторном отсеке предусмотрены 2 блока с предохранителями и реле. Они могут находится рядом либо в разных концах подкапотного пространства.
Блок 1
| № | A | Назначение |
|---|---|---|
| 1 | 100 | Реле накаливания (COVEC-F / EGR), реле нагревателя воздуха (дизельный двигатель) |
| 2 | 120 | (ДИЗЕЛЬ) Блок реле и предохранителей в моторном отсеке №2, |
| 2 | 140 | (БЕНЗИН) Генератор |
| 3 | 50 | Блок предохранителей на внутренней панели (предохранители 1,2,3,4,5) |
| 3 | 50 | Блок реле и предохранителей в моторном отсеке №1 (предохранитель 8,9) |
| 3 | 50 | Модуль управления подогревателем топлива (COVEC-F / EGR) |
| 4 | 30 | Генератор, Замок зажигания |
| 5 | Генератор | |
| 6 | Генератор | |
| 7 | 20 | Реле управления двигателем (дизельный двигатель), главное реле управления (бензиновый двигатель) |
| 8 | 10 | Реле звукового сигнала |
| 9 | 15 | Реле передних противотуманных фар |
| 10 | Резерв | |
| 11 | 10 | ECM (дизельный двигатель), блок управления EGR |
| 12 | 10 | ECM (дизельный двигатель) |
| Реле | ||
| Glow | реле свечей накала | |
| Horn | реле сигнала | |
| Fr Fog | реле передних противотуманных фонарей | |
Блок 2
| № | A | Обозначение |
|---|---|---|
| 1 | 50 | Разъем питания (A, B), предохранитель и реле №2 в моторном отсеке (предохранитель 28,29), блок предохранителей внутренней панели (предохранители 6,7,8, 9) |
| 2 | 30 | Пусковое реле, замок зажигания |
| 3 | 40 | Реле вентилятора конденсатора, блок предохранителей и реле в моторном отсеке №2 (предохранители 14,15) |
| 4 | 40 | Модуль управления ABS |
| 5 | 30 | Реле стекло подъемника |
| 6 | 40 | Реле заднего фонаря, блок предохранителей и реле в моторном отсеке №2 (предохранитель 11,12) |
| 7 | 20 | Модуль управления ABS |
| 8 | Резерв | |
| 9 | 20 | Реле топливного насоса, ЕСМ, датчик отказа зажигания |
| 10 | 15 | Подогреватель топлива и датчик (дизельный двигатель) |
| 11 | 15 | Фара (ближний свет) |
| 12 | 15 | Фара (дальний свет) |
| 13 | Резерв | |
| 14 | 10 | Реле компрессора кондиционера, тройной переключатель |
| 15 | 10 | Реле вентилятора TCI (COVEC-F / EGR) |
| 16 | Резерв | |
| 17 | Резерв | |
| 18 | 15 | ECM (дизельный двигатель) |
| 19 | 15 | ECM (дизельный двигатель) |
| 20 | 15 | ЕСМ (дизельный двигатель), реле воздухонагревателя (дизельный двигатель), соленоид системы рециркуляции ОГ (дизельный двигатель) |
| 21 | 10 | Освещение, Комбинированная Лампа |
| 22 | 10 | Лицензионный фонарь, комбинированный фонарь |
| 23 | 10 | Блок управления ABS, реле ABS, реле EBD |
| 24 | 10 | ЕСМ (дизельный двигатель), реле фар, реле вентилятора конденсатора (бензин / COVEC-F), электромагнитный клапан рециркуляции ОГ (COVEC-F) |
| 25 | 10 | Модуль управления ABS |
| 26 | 10 | Модуль круиз – контроля |
| 27 | 15 | Передний дворник и омыватель |
| 28 | 25 | Переключатель сиденья с электроприводом |
| 29 | 20 | Реле розетки |
| 30 | 10 | A / CON, TCM, ETACM, разъем канала передачи данных, сирена, модуль управления иммобилайзером |
| 31 | 15 | Лампа салона, лампа карты, аудиосистема, комбинация приборов, сигнальная лампа передней двери |
| Реле | ||
| Start | реле стартера | |
| Acc socket | реле прикуривателей | |
| Fr wip | реле переднего очистителя | |
| ABS | реле АБС | |
| H/lp | реле фар | |
| C/fan | реле вентилятора кондиционера | |
Частые вопросы: предохранители и реле Hyundai Terracan
Где находится блок предохранителей на Hyundai Terracan?
Где искать блоки на Hyundai Terracan: (ДИЗЕЛЬ) Блок реле и предохранителей в моторном отсеке №2; Блок предохранителей на внутренней панели (предохранители 1,2,3,4,5); Блок реле и предохранителей в моторном отсеке №1 (предохранитель 8,9). Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Hyundai Terracan?
Найдите позицию прикуривателя в таблице на странице Hyundai Terracan (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Какой предохранитель отвечает за магнитолу на Hyundai Terracan?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Hyundai Terracan?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Hyundai Terracan?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Hyundai Terracan?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Hyundai Terracan?
Схема и таблица предохранителей Hyundai Terracan — на этой странице: Блоки в салоне, Блоки под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на Hyundai Terracan?
На Hyundai Terracan обычно два блока: салонный и подкапотный, как указано в разделе «Блоки в салоне». Третий блок в багажнике — только если он есть в перечне на этой странице.
