Honda Civic 10 generația a fost produsă în anii 2016, 2017, 2018, 2019, 2020, 2021 cu caroserii sedan, hatchback și coupe și a fost livrată în întreaga lume. În acest timp, modelul a suferit un facelift. În materialul nostru veți găsi descrierea siguranțelor și releelor Honda Civic 10 cu schemele blocurilor, locurile de amplasare și exemple foto de execuție. Menționăm siguranța brichetei.
Denumirea siguranțelor și releelor din blocuri poate diferi de cea prezentată. Verificați destinația elementelor conform schemelor proprii.
Blocul din habitaclu

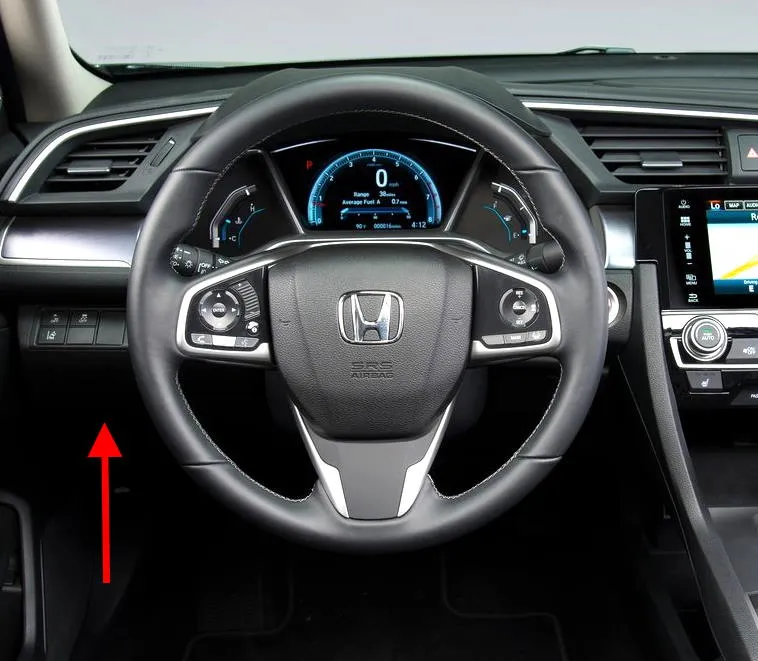

În habitaclu, blocul principal cu siguranțe se află sub bord, pe partea șoferului. Aici este instalată și mufa de diagnosticare.
Fotografie
Schema originală pentru vehiculul dumneavoastră este amplasată pe montant, sub bord, în apropierea piciorului stâng al șoferului.
Schema
Descriere
| 1 | 10 Accesorii |
| 2 | 5A Contact |
| 3 | – |
| 4 | 5/10A Cameră senzorială față, transmisie |
| 5 | 10A Opțiune |
| 6 | 10A Indicator SRS |
| 7 | 10A Instrumente de bord |
| 8 | 15A Pompă combustibil |
| 9 | 10A Aer condiționat |
| 10 | − |
| 11 | 10A Control motor |
| 12 | 10A Încuietoare ușă pasager |
| 13 | 10A Deblocare ușă spate partea șofer |
| 14 | 20A Ridicător geam spate partea șofer |
| 15 | 20A Ridicător geam pasager față |
| 16 | 20A Încuietoare |
| 17 | 5/10A Transmisie, Cameră senzorială față |
| 18 | − |
| 19 | 20A Trapă |
| 20 | − |
| 21 | 10A ACG (contact) |
| 22 | 10A Lumini de zi |
| 23 | − |
| 24 | 5A Cameră senzorială frontală |
| 25 | 10A Încuietoare ușă șofer |
| 26 | 10A Deblocare ușă partea pasager |
| 27 | 20A Ridicător geam pasager spate |
| 28 | 20A Ridicător geam șofer |
| 29 | 20A Priza frontală pentru accesorii, brichetă |
| 30 | 10A Intrare inteligentă |
| 31 | 20A Scaun șofer reglaj electric înclinare |
| 32 | 20A Încălzire scaun față |
| 33 | 20A Scaun șofer reglaj electric deplasare |
| 34 | 10A VSA/ABS |
| 35 | 10A SRS |
| 36 | − |
| 37 | − |
| 38 | 10A Încuietoare ușă spate partea șofer |
| 39 | 10A Deblocare ușă șofer |
Pentru brichetă răspunde siguranța numărul 29 de 20A.
Blocul sub capotă

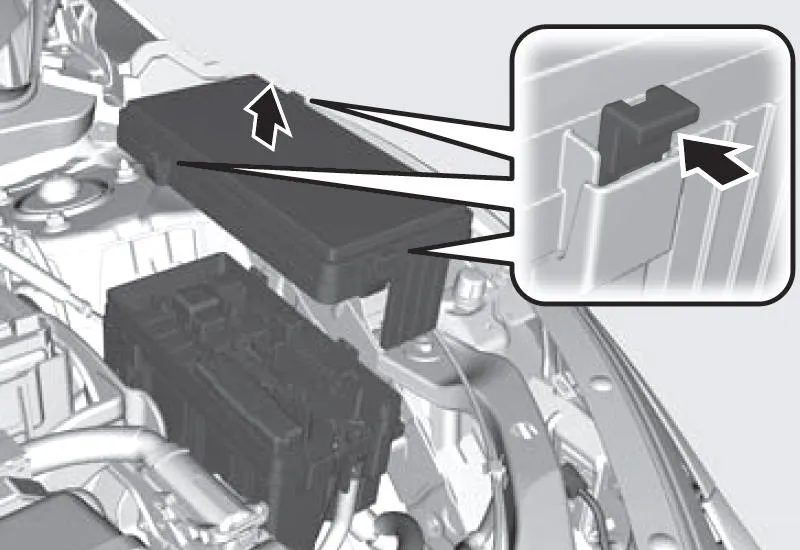

Sub capotă, blocul principal cu siguranțe și relee este amplasat pe partea stângă și este acoperit cu un capac de protecție.
Blocul în sine arată aproximativ astfel.

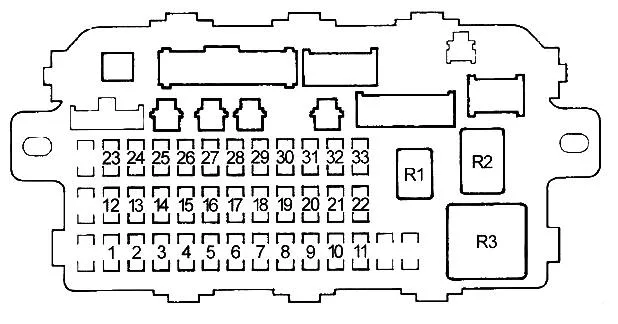

Schema de pe capacul blocului
Schema
Denumire
| 1 | 60A Scaun pasager reglaj electric / Încălzire scaun spate |
| 30A Ventilator răcire | |
| 50A Ventilator răcire | |
| — | |
| IG principal | |
| – | |
| 30A Fară lungă principal | |
| 125A Baterie | |
| 2 | 70A EPS |
| 30A IG Principală | |
| 50A | |
| 40A Opțiune (bloc siguranțe) | |
| 60A Bloc siguranțe | |
| 30A Motor ștergător parbriz | |
| 30A Fară scurtă principal | |
| 3 | 40A Lunetă termică spate |
| 30A Demaror | |
| – | |
| 40A Bloc siguranțe | |
| 40A ABS/VSA Motor | |
| 40A ABS/VSA FSR | |
| 40A Motor ventilator | |
| 4 | — |
| 5 | 5A Ventilator răcire |
| 6 | 15A Spălător parbriz |
| 7 | 15A Injecție combustibil principal |
| 8 | 15A Injecție combustibil sub |
| 9 | 10A Lămpi de frână |
| 10 | 15A Injector |
| 11 | 5A LAF |
| 12 | 10A UCM motor |
| 13 | 10A Lămpi de parcare |
| 14 | 15A Semnalizare avarie |
| 15 | 15A Bobină IG |
| 16 | 15A Transmisie |
| 17 | 10A Lumini de zi |
| 18 | 10A Lampă marșarier |
| 19 | 15A Audio |
| 20 | 30A Amplificator audio |
| 21 | 10A Iluminare interior |
| 22 | 15A Lămpi de ceață față |
| 23 | 10A Compresor aer condiționat |
| 24 | 10A Claxon |
| 25 | 10A Fară scurtă stânga |
| 26 | 10A Fară scurtă dreapta |
| 27 | 10A VB ACT |
| 28 | 10A Fară lungă stânga |
| 29 | 10A Fară lungă dreapta |
| 30 | — |
| 31 | 15A Încălzitoare scaune spate |
| 32 | 20A Scaun pasager reglaj electric deplasare |
| 33 | 20A Scaun pasager reglaj electric înclinare |
| 34 | — |
| 35 | — |
| 36 | — |
