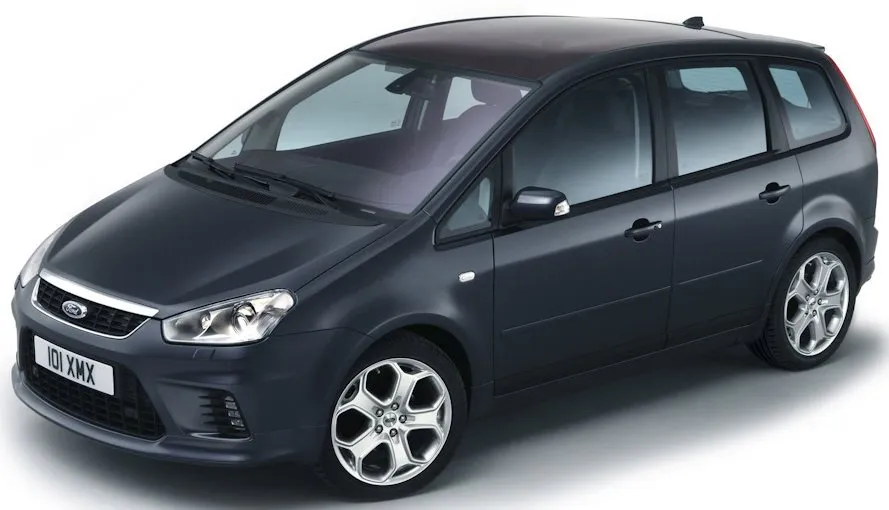

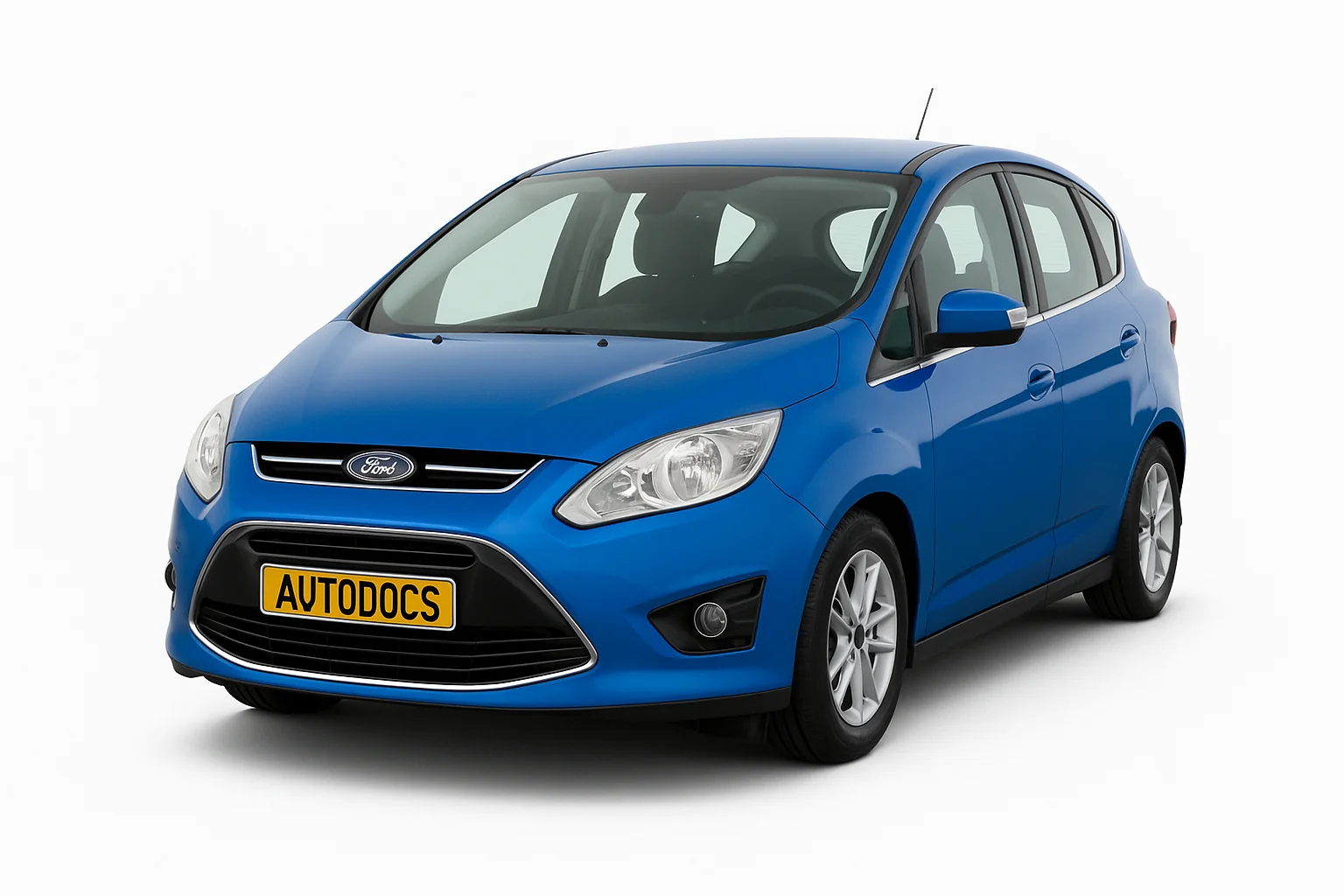

Компактвэн Ford C-Max, иногда его ещё называют CИ Макс (не путь с S-max, это другая модель) выпускается в 2-х поколениях с 2003 года. 1 поколение производилось в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годах. В этот период автомобиль с-макс проходил рестайлинг. 2 поколение поставлялось на рынки в 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 годах и по настоящее время. Однако в Россию официальные поставки не осуществляются с 2018 года. В нашем материале мы покажем описание блоков предохранителей и реле форд с макс с фотографиями и схемами блоков для 1 и 2 поколения. Отметим предохранитель прикуривателя.
Исполнение блоков зависит от года выпуска, а назначение элементов схем может отличаться от представленного из – за возможного отличия в уровне электро оснащенности С Макс.
Содержание
Блок под капотом
Основной блок подкапотного пространства находится с левой стороны, под защитной крышкой.
Вариант 1 (2003 – 2010)
| № | A | Описание предохранителей |
|---|---|---|
| 1 | 40 / 60 | Вентилятор системы охлаждения |
| 2 | 80 | Усилитель рулевого управления |
| 3 | 60 | Блок предохранителей в салоне |
| 4 | 60 | Блок предохранителей в салоне |
| 5 | 80 | Вспомогательный отопитель |
| 6 | 60 | Дизель: Свечи подогрева |
| 7 | 30 | ABS, насос системы динамической стабилизации |
| 8 | 20 | ABS, клапаны системы динамической стабилизации |
| 9 | 20 | Блок управления двигателем |
| 10 | 30 | Вентилятор системы климат-контроля |
| 11 | 20 | Замок зажигания |
| 12 | 40 | Реле зажигания 15l |
| 13 | 20 | Стартер |
| 14 | 40 | Обогрев лобового стекла, правая сторона |
| 15 | 30 | Реле вентилятора системы охлаждения (Sigma – только варианты без A/C) |
| 16 | 40 | Обогрев ветрового стекла, левая сторона |
| 17 | 30 | Электронный парковочный тормоз |
| 18 | 30 | Инвертор |
| 19 | 10 | Модуль ABS |
| 20 | 15 | Звуковой сигнал |
| 21 | 20 | Дизель: Вспомогательный отопитель |
| 22 | 10 | Модуль усилителя рулевого управления |
| 23 | 30 | Омыватель фар |
| 24 | 15 | Дизель: Вспомогательный отопитель |
| 25 | 10 | Реле зажигания |
| 26 | 10 / 15 | Блок управления автоматической коробкой передач |
| 27 | 10 | Муфта компрессора кондиционера |
| 28 | 10 | Дизель: Блок управления свечами накала |
| 29 | 10 | Система раздельного климат-контроля |
| 30 | 3 | Блок управления двигателем, блок управления автоматической коробкой передач |
| 31 | 10 | Интеллектуальная зарядка аккумуляторной батареи |
| 32 | 10 | 2004-2007: 16V+VCT: Вентиляция 2007-2010: Блок управления автоматической коробкой передач |
| 33 | 10 | Бензин: Подогреваемые кислородные датчики Дизель: Перепускной клапан промежуточного охлаждения воздуха |
| 34 | 10 | Бензин: Форсунки, катушки зажигания 2004-2007: Дизель: Топливный насос |
| 35 | 10 | Блок управления двигателем, клапаны |
| 36 | 10 | Блок управления двигателем |
| Реле | ||
| R1 | Блокировка стартера (автоматическая коробка передач) | |
| R2 | Звуковой сигнал | |
| R3 | Лампы заднего хода (автоматическая коробка передач) | |
| R4 | Резерв | |
| R5 | Дизель Предпусковой подогрев 16V+VCT: Вентиляция | |
| R6 | Главное реле | |
| R7 | Обогрев лобового стекла | |
| R8 | Зажигание | |
| R9 | Омыватель фар | |
| R10 | Отопитель | |
| R11 | Кондиционер | |
| R12 | Вентилятор системы охлаждения (без кондиционера) | |
| R13 | Стартер | |
| R14 | Управление электропитанием вентилятор системы охлаждения | |
Вариант 2 (2011 – 2017)
| № | A | Обозначение предохранители |
|---|---|---|
| F7 | 40 | Насос АБС |
| F8 | 30 | Клапан ABS |
| F9 | 20 | Омыватели фар |
| F10 | 40 | Вентилятор обогревателя |
| F11 | 30 | Модуль качества напряжения, Система старт-стоп |
| F12 | 30 | Реле системы управления двигателем |
| F13 | 30 | Реле стартера |
| F14 | 40 | Обогрев ветрового стекла, правая сторона |
| F15 | 25 | Вентилятор промежуточного охладителя — 1.0L EcoBoost, Реле вентилятора системы охлаждения |
| F16 | 40 | Обогрев ветрового стекла, левая сторона |
| F17 | 20 | Отопитель, работающий за счет сгорания топлива |
| F18 | 20 | Cтеклоочистители ветрового стекла |
| F19 | 5 | Антиблокировочная система тормозов, модуль управления системой динамической стабилизации |
| F20 | 15 | Звуковой сигнал |
| F21 | 5 | Выключатель стоп-сигналов |
| F22 | 15 | Система контроля аккумуляторной батареи |
| F23 | 5 | Катушки реле, модуль управления выключателем освещения, Блок управления двигателем (15A), блок управления коробкой передач (15A), масляный насос коробки передач (15A) |
| F24 | 20 | Задняя электрическая розетка |
| F25 | 10 | Наружные зеркала заднего вида с электроприводом |
| F26 | 15 | Блок управления силовым агрегатом |
| F27 | 15 | Муфта компрессора системы кондиционирования |
| F28 | Резерв | |
| F29 | 25 | Обогреватель заднего стекла |
| F30 | 5 | Блок управления силовым агрегатом |
| F31 | Резерв | |
| F32 | 10 | Клапан системы рециркуляции отработавших газов, клапаны управления завихрением, подогреваемый кислородный датчик выхлопных газов (системы управления двигателем), реле электронного модуля управления вентилятором (обмотка), модуль вспомогательного водяного насоса — Двигатель 1.0L EcoBoost |
| F33 | 10 | Катушки зажигания |
| F34 | 10 | Форсунки |
| F35 | 5 | Катушка реле промежуточного охладителя, 15A Подогрев топливного фильтра, 10A Датчик наличия воды в топливе (1.5L, 2.0L), блок управления двигателем, катушки зажигания |
| F36 | 10 | Блок управления силовым агрегатом, 5A Активные жалюзи радиатора |
| F37 | Резерв | |
| F38 | 15 | Модуль управления силовым агрегатом, модуль управления коробкой передач |
| F39 | 5 | Модуль управления фарами |
| F40 | 5 | Электроусилитель рулевого управления |
| F41 | 20 | Блок кузовной электроники |
| F42 | 15 | Очиститель заднего стекла |
| F43 | 15 | Регулятор наклона световых фар |
| F44 | 5 | Адаптивный круиз-контроль |
| F45 | 10 | Обогрев форсунок омывателя |
| F46 | 25 | Электропривод стеклоподъемников (передние окна), Вентилятор системы охлаждения |
| F47 | 7,5 | Электрообогрев наружных зеркал заднего вида |
| F48 | 15 | Испаритель фильтра продуктов сгорания дизельного топлива |
| Реле | ||
| R1 | Вентилятор промежуточного охладителя | |
| R2 | Звуковой сигнал | |
| R3 | Испаритель фильтра продуктов сгорания дизельного топлива, Гибридная установка | |
| R4 | Стеклоочиститель | |
| R5 | Омыватель фар | |
| R6 | Стеклоочиститель (высокая/ низкая скорость) | |
| R7 | Обогрев лобового стекла | |
| R8 | Вентилятор системы охлаждения | |
| R9 | Резерв | |
| R10 | Вентилятор системы охлаждения | |
| R11 | Муфта компрессора кондиционера | |
| R12 | Вентилятор системы охлаждения | |
| R13 | Отопитель | |
| R14 | Блок управления двигателем | |
| R15 | Стартер | |
| R16 | Зажигание | |
Блок главных предохранителей
Расположен рядом с основным и состоит из плавких ставок высокой мощности.
| № | A | Обозначение предохранители |
|---|---|---|
| 1 | 80 | Блок управления усилителем рулевого управления |
| 2 | 150 | Стартер |
| 3 | 100 | |
| 4 | 50 | Многофункциональный блок управления |
| 5 | 80 | Дополнительный отопитель |
| 6 | 70 | Блок предохранителей/реле в багажном отделении |
| 7 | 60 | |
| 8 | 50 | Блок управления электродвигателем вентилятора системы охлаждения |
| 9 | 50 | Многофункциональный блок управления |
| 10 | 60 | Блок управления свечами накаливания |

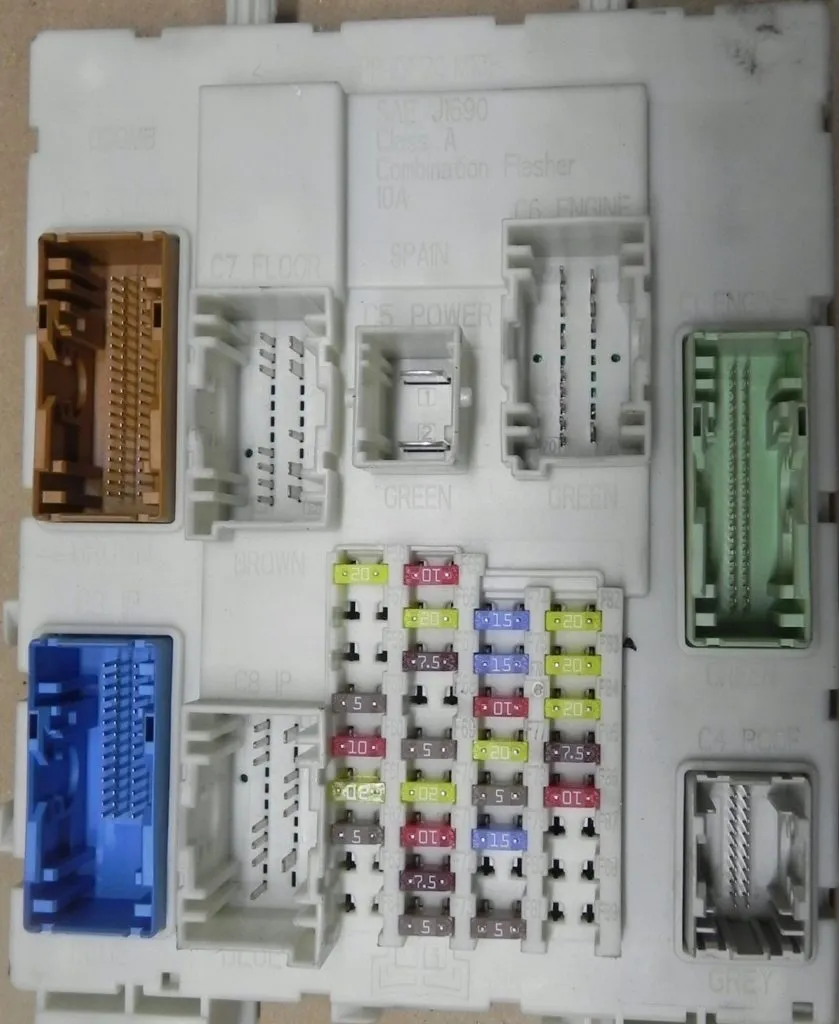

Блок в салоне
Он находится под бардачком, за обшивкой. Крепится на двух элементах.
Вариант 1 (2004-2007)
| № | A | Описание предохранителей |
|---|---|---|
| 37 | 10 | Дальний свет левой фары |
| 38 | 10 | Дальний свет правой фары |
| 39 | 20 | Прикуриватель, задняя розетка |
| 40 | 20 | Люк |
| 41 | 20 | Модуль электрооборудования двери переднего пассажира |
| 42 | 7,5 | Обогрев зеркал |
| 43 | 10 | Электронные модули (питание от аккумуляторной батареи) |
| 44 | 10 | Диагностический разъем (OBD II) |
| 45 | 10 | Дневные ходовые огни |
| 46 | 10 | Комбинация приборов, многофункциональный электронный модуль (GEM) |
| 47 | 15 | Насос омывателя, обогрев жиклеров стеклоомывателя |
| 48 | 20 | Ближний свет фар, дневные ходовые огни |
| 49 | 15 | Переключатель освещения |
| 50 | 20 | Стеклоочиститель |
| 51 | 15 | Топливный насос |
| 52 | 25 | Обогрев заднего стекла |
| 53 | 7,5 | Габаритный свет с левой стороны |
| 54 | 7,5 | Габаритный свет с правой стороны |
| 55 | 20 | Модуль электрооборудования двери водителя, центральный замок |
| 56 | 20 | Система бесключевого доступа |
| 57 | 10 | Сирена противоугонной системы |
| 58 | 15 | Аудиосистема (питание от аккумуляторной батареи) |
| 59 | 25 | Розетка в багажном отделении, разъем прицепа |
| 60 | 15 | Ближний свет правой фары |
| 61 | 15 | Ближний свет левой фары |
| 62 | 20 | Электропривод регулировок сиденья водителя |
| 63 | 25 | Стеклоподъемники |
| 64 | Резерв | |
| 65 | 10 | Подушки безопасности |
| 66 | 7,5 | Корректор фар, ближний свет фар, модуль ксенона |
| 67 | 10 | Иммобилайзер (WFS), комбинация приборов (питание от выключателя зажигания) |
| 68 | 7,5 | Радио, комбинация приборов |
| 69 | Противотуманный свет | |
| 70 | 10 | Электронные модули (питание от замка зажигания) |
| 71 | 10 | Дневные ходовые огни |
| 72 | 25 | Многофункциональный электронный модуль (GEM) |
| 73 | 7,5 | Освещение номерного знака |
| 74 | 15 | Лампы стоп-сигнала |
| 75 | 10 | Блок управления коробкой передач, электрическая педаль газа |
| 76 | 7,5 | Электрический стояночный тормоз |
| 77 | 25 | Реле центрального замка |
| 78 | 15 | Стеклоочиститель заднего стекла |
| 79 | 15 | Электропривод складывания зеркал |
| 80 | 10 | Освещение салона, зеркала с электроприводом |
| 81 | 20 | Модуль электрооборудования правой задней двери |
| 82 | 20 | Модуль электрооборудования левой задней двери |
| 83 | 10 | CD-чейнджер, развлекательная система для задних пассажиров (RSE) |
| 84 | 10 | Лампы заднего хода, разъем прицепа |
| 85 | 10 | Система охлаждения |
| 86 | 20 | Подогрев сидений |
| Реле | ||
| K1 | Обогрев заднего стекла | |
| K4 | Топливный насос | |
| K5 | Дневные ходовые огни | |
За прикуриватель отвечает предохранитель номер 39 на 20А.
Вариант 2 (2007-2010)
| № | A | Обозначение предохранителей |
|---|---|---|
| 100 | 10 | Электронные модули (питание от замка зажигания) |
| 101 | 20 | Люк, сиденье водителя с электроприводом |
| 102 | 10 | Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления |
| 103 | 10 | Питание органов управления внешним освещением от аккумуляторной батареи |
| 104 | 10 | Освещение салона, система экономии электроэнергии |
| 105 | 25 | Обогреватель заднего стекла |
| 106 | 20 | Система бесключевого доступа |
| 107 | 10 | Комбинация приборов (питание от аккумуляторной батареи), диагностический разъем (OBD II) |
| 108 | 7.5 | Дополнительные функции комбинации приборов (аудиосистема и система навигации) |
| 109 | 20 | Прикуриватель, задняя розетка |
| 110 | 10 | Дневные ходовые огни |
| 111 | 15 | Бензин: Топливный насос |
| 112 | 15 | Аудиосистема (питание от аккумуляторной батареи) |
| 113 | 10 | Дневные ходовые огни (габаритный свет) |
| 114 | 10 | Комбинация приборов, иммобилайзер |
| 115 | 7.5 | Питание органов управления внешним освещением от генератора |
| 116 | 20 | Противотуманный свет |
| 117 | 7.5 | Освещение номерного знака |
| 118 | 20 | Модуль электрооборудования левой задней двери |
| 119 | 15 | Розетка в багажном отделении |
| 119 | 25 | Розетка в багажном отделении (при наличии модуля прицепа) |
| 120 | 20 | Модуль электрооборудования правой задней двери |
| 121 | 20 | Подогрев передних сидений |
| 122 | 10 | Подушки безопасности |
| 123 | 7.5 | Обогрев зеркал |
| 124 | 7.5 | Габаритный свет с левой стороны |
| 125 | 7.5 | Габаритный свет с правой стороны |
| 126 | 20 | Система управления без ключа |
| 127 | 25 | Стеклоподъемники |
| 128 | Не используется | |
| 129 | 20 | Стеклоочиститель |
| 130 | Не используется | |
| 131 | 15 | Задний стеклоочиститель |
| 132 | 15 | Лампы стоп-сигнала |
| 133 | 25 | Реле центрального замка, модуль электрооборудования двери переднего пассажира |
| 134 | 20 | Центральный замок, модуль электрооборудования двери водителя |
| 135 | 20 | Дневные ходовые огни |
| 136 | 15 | Насос омывателя, обогрев жиклеров стеклоомывателя |
| 137 | 10 | Динамик включения аварийного батарейного питания |
| 138 | 10 | Блок управления двигателя, блок управления коробкой передач, электрическая педаль газа |
| 139 | 10 | Дальний свет правой фары |
| 140 | 10 | Дальний свет левой фары |
| 141 | 10 | Лампы заднего хода, зеркала с электроприводом |
| 142 | 15 | Ближний свет правой фары |
| 143 | 15 | Ближний свет левой фары |
| Реле | ||
| R1 | Топливный насос | |
| R2 | Не используется | |
За прикуриватель отвечает предохранитель 109 на 20А.
Вариант 3 (2011 – 2017)
| № | A | Назначение предохранителей |
|---|---|---|
| 56 | 20 | Топливный насос |
| 57 | Не используется | |
| 58 | Не используется | |
| 59 | 5 | Приемопередатчик пассивной противоугонной системы |
| 60 | 10 | Освещение салона, блок управления в двери водителя, освещение перчаточного ящика, фоновая подсветка, потолочный блок управления |
| 61 | 20 | Прикуриватель, задняя розетка |
| 62 | 5 | Датчик дождя, датчик влажности, зеркало салона с автоматическим затемнением |
| 63 | 10 | Система адаптивного круиз-контроля |
| 64 | Не используется | |
| 65 | 10 | Отпирание защелки двери багажного отделения с электроприводом |
| 66 | 20 | Блокировка двери водителя, двойная блокировка, блокировка замка лючка бензобака (2015-2018) |
| 67 | 7.5 | Информационно-развлекательный дисплей, модуль SYNC module, модуль GPS, телефон (Energi) |
| 68 | 15 | Электрический блокиратор рулевой колонки |
| 69 | 5 | Комбинация приборов |
| 70 | 20 | Центральный замок |
| 71 | 7.5 / 10 | Система кондиционирования воздуха, блок управления отопителем (механический кондиционер (Hybrid, Energi)) |
| 72 | 7.5 | Модуль рулевого колеса |
| 73 | 5 | Противоугонная система, диагностический разъем, батарея автономного звукового устройства |
| 74 | 15 | Дальний свет |
| 75 | 15 | Передний противотуманный свет |
| 76 | 10 | Лампы заднего хода |
| 77 | 20 | Омыватель лобового стекла, омыватель заднего стекла |
| 78 | 5 | Замок зажигания, кнопка запуска, система доступа без ключа |
| 79 | 15 | Выключатель аварийной сигнализации, радио, навигация, модуль голосового управления, DVD плеер, CD чейнджер, переключатель блокировки замков двери |
| 80 | 20 | Люк |
| 81 | 5 | Датчик контроля салона, радиочастотный радиоприемник, солнцезащитные шторки |
| 82 | 20 | Насос омывателя стекла |
| 83 | 20 | Центральный замок |
| 84 | 20 | Разблокировка двери водителя, двойная блокировка, отпирание замка лючка бензобака (2015-2018) |
| 85 | 7.5 | Радио, навигация, выключатель срабатывания подушки безопасности пассажира, переключатель подогрева сидений, парковочный подогреватель, блок управления отопителем (механический кондиционер), реле заднего стеклоочистителя, вспомогательный отопитель, адаптивный круиз-контроль |
| 86 | 10 | Модуль управления системы подушек и ремней безопасности, система распознавания присутствия пассажира, индикатор подушки безопасности пассажира |
| 87 | 15 | Подогрев рулевого колеса |
| 88 | 20 | Модуль качества напряжения |
| 89 | Не используется |
За прикуриватель отвечает предохранитель 61 на 20А.
Блок в багажном отделении
| № | A | Назначение предохранителей |
|---|---|---|
| 1 | 5 | Открытие двери багажника без рук |
| 2 | 10 | Система бесключевого доступа |
| 3 | 5 | Ручки дверей в автомобилях с системой бесключевого входа |
| 4 | 25 | Модуль двери (передняя левая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал) |
| 5 | 25 | Модуль двери (передняя правая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал) |
| 6 | 25 | Модуль двери (задняя левая) (стеклоподъемник) |
| 7 | 25 | Модуль двери (задняя правая) (стеклоподъемник) |
| 8 | 10 | Противоугонная система 25A Сиденье пассажира с электроприводом |
| 9 | 25 | Сиденье водителя с электроприводом |
| 10 | 25 | Стеклоподъемники, Обогрев заднего стекла |
| 11 | 5 | Реле зажигания |
| 12 | 10 | Кондиционер, 15A Блок управления батареей |
| 13 | 5 | Комбинация приборов |
| 14 | 7.5 / 10 | Дисплей информационно-мультимедийной системы, модуль GPS (с модулем запуска и остановки), Система зарядки |
| 15 | 15 | Аудиосистема |
| 16 | Не используется | |
| 17 | 10 | Блок управления батареей |
| 18 | 15 | Блок управления батареей — вентилятор |
| 19 | 15 | Energi: Вентилятор зарядки |
| 20 | Не используется | |
| 21 | 10 / 15 | Smart разъем |
| 22 | 10 | Активное подавление шума |
| 23 | Не используется | |
| 24 | 30 | DC/AC конвертер |
| 25 | 25 | Дверь багажного отсека с электроприводом |
| 26 | 40 | Модуль прицепа, AC/DC зарядка |
| 27 | 20 / 30 | Обогрев заднего стекла, Розетка в багажном отсеке |
| 28 | Не используется | |
| 29 | 5 | Система мониторинга слепых зон, система контроля за соблюдением дорожной разметки, система Active City Stop, камера заднего вида (без модуля запуска/остановки двигателя), зажигание (с системой запуска/остановки двигателя) |
| 30 | 5 | Модуль помощи при парковке |
| 31 | 5 | Камера заднего вида |
| 32 | 5 | DC/AC конвертер |
| 33 | 15 | Реле заднего стеклоочистителя |
| 34 | 15 | Подогрев водительского сиденья |
| 35 | 15 | Подогрев пассажирского сиденья |
| 36 | Не используется | |
| 37 | 20 | Солнцезащитная панель люка крыши |
| 38 | Не используется | |
| 39 | Не используется | |
| 40 | Не используется | |
| 41 | Не используется | |
| 42 | Не используется | |
| 43 | Не используется | |
| 44 | 10 | Зеркала с электроприводом |
| 45 | 7.5 | Обогрев зеркал 5A Датчик влажности |
| 46 | 5 | Система мониторинга слепых зон, система контроля за соблюдением дорожной разметки, камера заднего вида (с системой запуска/остановки двигателя) 10A Топливная система |
| Реле | ||
| R1 | Замок зажигания, Клемма 15 | |
| R2 | Обогрев заднего стекла | |
| R3 | Задний стеклоочиститель, Топливный лючок | |
| R4 | – | |
| R5 | Сирена противоугонной системы | |
| R6 | Вспомогательное реле, Задний стеклоочиститель | |
