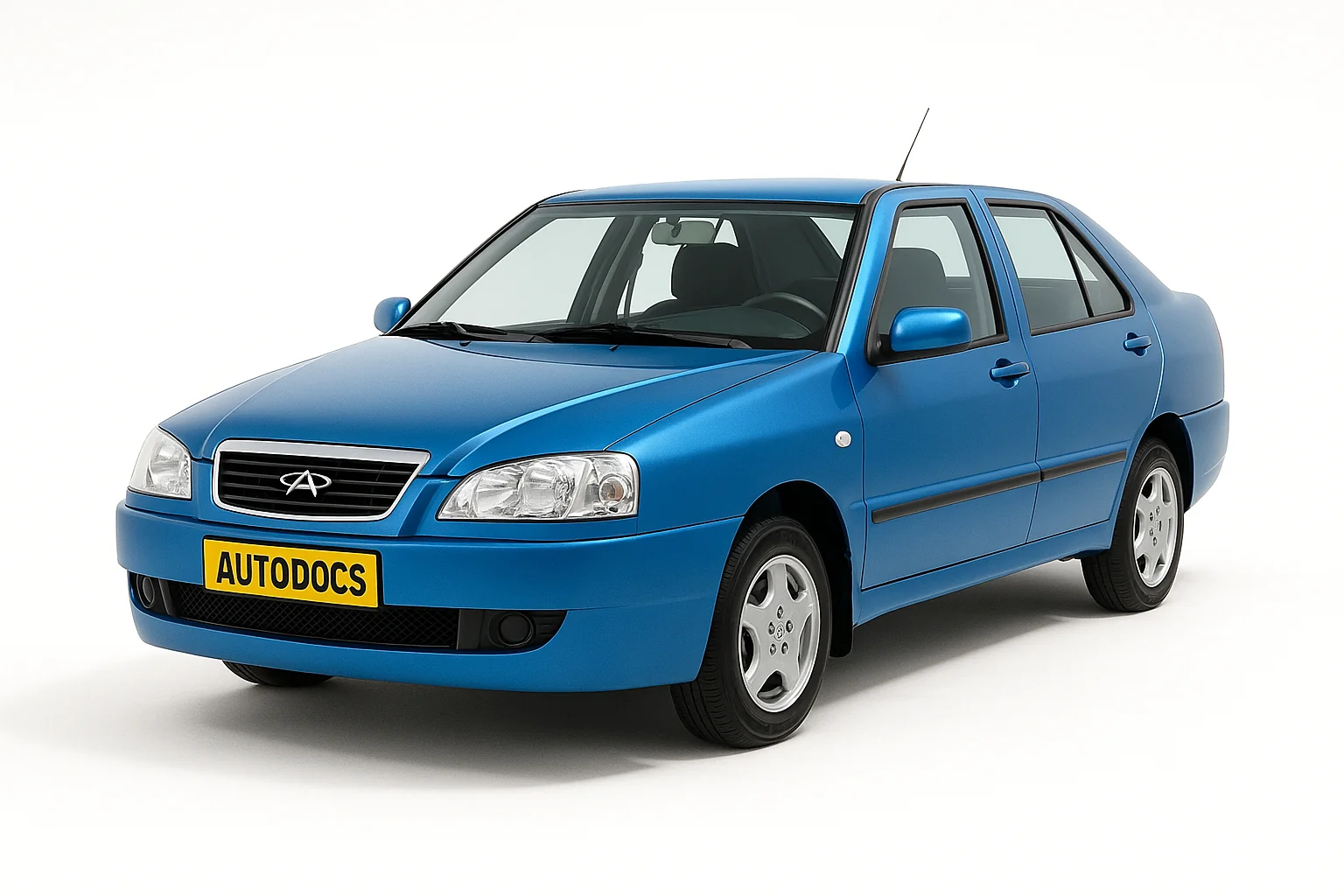

Chery Amulet A15 выпускался в 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 и 2012 годах, с объемом двигателя в 1.6 л. За это время модель прошла рестайлинг. Так же известна под названием Vortex Corda. В нашей статье Вы найдёте описание предохранителей и реле Чери Амулет А15 со схемами блоков и местами из расположения.
Назначение предохранителей и реле может отличаться от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салоне
В салоне блок с предохранителями и реле находится в нижней части приборной панели со стороны водителя, за вещевой полки. Для доступа к блоку надо отвинтить крепления вещевой полки и убрать её.
Фото – схема
Описание
| F1 | 10A Подсветка номера (освещение номерного знака) |
| F2 | 20A Обогрев / подогрев заднего стекла |
| F3 | 30A Электро вентилятор печки (отопителя салона) |
| F4 | 10A Запасной (резерв) |
| F5 | 20A Запасной (резерв) |
| F6 | 30A Стеклоподъемники, центральный замок |
| F7 | 10A Подсветка панели приборов |
| F8 | 10A Огни заднего хода, датчик скорости движения автомобиля |
| F9 | 15A Люк в крыше (электропривод, при его наличии) |
| F10 | 20A Ближний и дальний свет фар (выключатель) |
| F11 | 15A Стеклоочиститель лобового стекла (дворники передние) |
| F12 | 10A Запасной (резерв) |
| F13 | 15A Противотуманные фары и огни (передние и задние птф) |
| F14 | 30A Термодатчик / термовыключатель (система кондиционирования A/C) |
| F15 | 10A Указатели поворотов (огни поворотников) |
| F16 | 20A Электропривод боковых зеркал заднего вида |
| F17 | 15A Муфта компрессора кондиционера A/C |
| F18 | 15A Магнитола (аудиосистема), освещение внутри салона (лампы, плафоны), подсветка вещевого ящика (бардачка) |
| F19 | 10A Комбинация /набор приборов |
| F20 | 15A Запасной (резерв) |
| F21 | 15A Сигнал (гудок, клаксон) |
| F22 | 10A Стоп-сигналы |
| F23 | 15A Прикуриватель (передняя розетка / зарядка) |
| F24 | 10A Аварийная сигнализация (аварийка) |
| F25 | 30A Тормозная система ABS (абс, соленоидный клапан) |
| F26 | 30A Тормозная система ABS (абс, гидравлический насос) |
| R1 | Реле стеклоочистителя (дворников) лобового стекла |
| R2 | Реле аварийной сигнализации (аварийки) |
За работу прикуривателя отвечает предохранитель номер 23 на 15А.
Блоки под капотом
Под капотом Чери Амулет А15 могут находится 4 блока с предохранителями и реле.
Схема расположения блоков
Блок 1
Расположен на правой стойке и закрыт защитной крышкой.
Схема
Обозначение
| 1 | Реле света фар |
| 2 | Реле кондиционера A/C |
| 3 | 10А Ближний свет – правая фара |
| 4 | 10А Габаритный свет – правая фара |
| 5 | 10А Дальний свет – правая фара |
| 6 | 10А Ближний свет – левая фара |
| 7 | 10А Габаритный свет левая фара |
| 8 | 10А Дальний свет – левая фара |
| 9 | Резерв |
| 10 | Резерв |
Блок 2
Находится около левой стойки.
Схема
Назначение
- 30А Низкие обороты электро вентилятора радиатора (системы охлаждения двигателя)
- 30А Высокие обороты электро вентилятора радиатора (системы охлаждения двигателя)
- Реле высоких оборотов электровентилятора радиатора (повышенная скорость), система охлаждения двигателя
- Реле низких оборотов электровентиляторов радиатора (пониженная скорость), система охлаждения двигателя
Блок 3
Крепится к плюсовой клемме аккумуляторной батареи.
Схема
Расшифровка
- 60А Общее питание
- 60А Тормозная система ABS (абс), блок управления двигателем
- 120А Стартер
Блок 4
Он установлен в коробе воздухо притока рядом с электронным блоком управления двигателем (ЭБУ). Для доступа надо снять облицовочную защиту.
Схема
Описание
- 15А Предохранитель Бензонасоса (топливного насоса)
- 30А Цепь главного реле
- 7,5А Питание блока управления двигателем (ЭБУ, ECU)
- Главное реле
- Реле Бензонасоса (топливного насоса)
Отдельно расположено реле генератора – в самом генераторе и для доступа к нему необходимо разбирать сам генератор.
