Volkswagen Tiguan – kompaktowy crossover produkowany w 2 generacjach od 2007 roku do chwili obecnej. I generacja Volkswagena Tiguana była produkowana w latach 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 i 2016. W tym okresie przeszedł jeden face lifting. W tym artykule znajdziesz opis bloków bezpieczników i przekaźników w Volkswagenie Tiguan wraz z ich zdjęciami – przykładami i schematami. Osobno wyróżnimy bezpiecznik odpowiedzialny za gniazdo zapalniczki.
Spis treści
Lokalizacja bloków
| Nr | Opis |
|---|---|
| 1 | Blok głównych bezpieczników w bloku komunikacyjnym |
| 2 | Blok łączeniowy bezpieczników. |
| 3 | Blok bezpieczników w kabinie pasażerskiej. |
| 4 | Blok przekaźników. |
Aktualne przeznaczenie bloku bezpieczników zależy od roku produkcji i poziomu wyposażenia pojazdu.
Blok bezpieczników
Znajduje się w kabinie pasażerskiej, w dolnej części deski rozdzielczej od strony kierowcy, za osłoną ochronną.
| Nr | A | Opis |
|---|---|---|
| 1 | Nie używane | |
| 2 | Nie używane | |
| 3 | Nie używane | |
| 4 | Nie używane | |
| 5 | Nie używane | |
| 6 | Nie używane | |
| 7 | Nie używane | |
| 8 | Nie używane | |
| 9 | 5 | Sterownik poduszek powietrznych, Lampka kontrolna wyłączenia poduszki powietrznej pasażera z przodu |
| 10 | 10 | Sterownik układu napędu na wszystkie koła |
| 11 | 5 | Sterownik asystenta parkowania lub asystenta |
| 12 | 10 | Sterownik lampy wyładowczej lewego reflektora |
| 13 | 5 | Czujnik wysokiego ciśnienia, Elektrochromiczne wewnętrzne lusterko wsteczne, Wyłącznik świateł cofania, Rezystor grzejny dyszy spryskiwacza, Przycisk AUTO HOLD, Lampka kontrolna funkcji AUTO HOLD, Sterownik układu rozpoznawania zajętości fotela, Przednia kamera systemów wspomagania kierowcy, Czujnik poziomu i temperatury oleju silnikowego, Klawisz wyłączania ASR i ESP, Klawisz programu sterowania ruchem |
| 14 | 10 | Sterownik wspomagania układu kierowniczego, Sterownik układu śledzenia pozycji pojazdu, Przekaźnik rozrusznika, Sterownik układu elektronicznej regulacji tłumienia, Sterownik rozpoznawania przyczepy, Przełącznik Tiptronic, Interfejs diagnostyczny magistrali danych, Sterownik zestawu wskaźników, Sterownik nagrzewnicy, Wyłącznik oświetlenia, Sterownik silnika, Sterownik ABS |
| 15 | 10 | Przekaźnik do pracy w trybie nagrzewnicy postojowej, Przetwornica napięcia, Sterownik układu adaptacyjnego oświetlenia i korektora reflektorów, Przepływomierz powietrza, Gniazdo diagnostyczne, Sterownik elektromechanicznego hamulca postojowego, Regulator jasności podświetlenia wyłączników i zestawu wskaźników, Rezystor grzejny układu wentylacji skrzyni korbowej silnika, Siłownik korektora lewego reflektora, Siłownik korektora prawego reflektora |
| 16 | 10 | Sterownik lampy wyładowczej prawego reflektora |
| 17 | 5 | Sterownik zestawu wskaźników |
| 18 | 5 | Sterownik elektroniki zarządzania telefonem komórkowym, Sterownik systemu multimedialnego, Czujnik pola magnetycznego dla kompasu |
| 19 | 7,5 | Sterownik kolumny kierownicy |
| 20 | 5 / 7,5 | Sterownik kontroli ciśnienia w oponach, Urządzenie odbiorcze sygnału radiowego dodatkowej nagrzewnicy cieczowej, Przekaźnik ogrzewania tylnej szyby, Przekaźnik sygnału dwutonowego, Sterownik ABS, Przełącznik Tiptronic, Sterownik automatycznej skrzyni biegów, Sterownik układu klimatyzacji, Sterownik Climatronic, Sterownik nagrzewnicy |
| 21 | 7,5 / 15 | Sterownik sieci pokładowej, Sterownik drzwi pasażera z przodu, Sterownik prawych tylnych drzwi |
| 22 | 5 | Sterownik sieci pokładowej, Syrena alarmowa, Czujnik systemu ochrony wnętrza |
| 23 | 10 | Czujnik deszczu i oświetlenia, Wyłącznik oświetlenia, Sterownik układu śledzenia pozycji pojazdu, Sterownik systemu autoryzacji dostępu i rozruchu silnika, Sterownik kamery cofania, Czujnik pola magnetycznego dla kompasu, Klawisz elektromechanicznego hamulca postojowego, Gniazdo diagnostyczne |
| 24 | 10 | Sterownik drzwi kierowcy, Sterownik lewych tylnych drzwi |
| 25 | 5 / 20 | Przełącznik wielofunkcyjny, Sterownik automatycznej skrzyni biegów, Moduł Mechatronik skrzyni DSG |
| 26 | Nie używane | |
| 27 | Nie używane | |
| 28 | 40 | Przekaźnik do pracy w trybie nagrzewnicy postojowej, Sterownik nagrzewnicy, Sterownik układu klimatyzacji |
| 29 | 15 | Silnik wycieraczki tylnej szyby |
| 30 | Nie używane | |
| 31 | 20 | Gniazdo zapalniczki i Gniazdo 12 V |
| 32 | Nie używane | |
| 33 | Nie używane | |
| 34 | Nie używane | |
| 35 | Nie używane | |
| 36 | Nie używane | |
| 37 | Nie używane | |
| 38 | 10 | Sterownik elektronicznego systemu blokady kolumny kierownicy |
| 39 | 20 | Przekaźnik układu spryskiwaczy reflektorów |
| 39 | 15 | Sterownik rozpoznawania przyczepy / przygotowanie do montażu haka |
| 40 | 15 | Sterownik rozpoznawania przyczepy |
| 41 | 15 | Sterownik rozpoznawania przyczepy |
| 42 | 20 | Sterownik rozpoznawania przyczepy |
| 43 | 25 | Sterownik przesuwnego dachu |
| 44 | 25 | Sterownik elektromechanicznego hamulca postojowego |
| 45 | 25 | Przekaźnik wentylatora nawiewu, Przekaźnik ogrzewania tylnej szyby |
| 46 | 30 | Sterownik drzwi kierowcy, Sterownik lewych tylnych drzwi |
| 47 | 30 | Sterownik drzwi pasażera z przodu, Sterownik prawych tylnych drzwi |
| 48 | 20 | Przekaźnik pompy paliwowej |
| 49 | 20 | Sterownik sieci pokładowej |
| 50 | 25 | Sterownik elektromechanicznego hamulca postojowego |
| 51 | 40 | Sterownik wentylatora nawiewu |
| 52 | 20 / 30 | Sterownik ogrzewania przednich foteli |
| 53 | 20 / 30 | Przekaźnik układu spryskiwaczy reflektorów |
| 54 | 30 | Falownik z gniazdem, 12 V – 230 V |
| 55 | 15 | Wyłącznik regulacji podparcia lędźwiowego fotela kierowcy |
| 56 | 15 | Sterownik układu elektronicznej regulacji tłumienia |
| 57 | 25 | Sterownik rolety dachowej |
| 58 | 1 | Lampka kontrolna urządzenia holowniczego (zablokowana) |
| 59 | Sterownik z wyświetlaczem systemu radionawigacji | |
| 60 | Nie używane |
Za gniazdo zapalniczki w Volkswagenie Tiguan I generacji odpowiada bezpiecznik numer 31 o natężeniu 20A
Blok przekaźników
Blok z przekaźnikami znajduje się z tyłu bloku bezpieczników.
| Nr | Przeznaczenie przekaźnika |
|---|---|
| 1 | Przekaźnik zasilania zacisku 15 2, -J681-, (460) Gniazdo B1 |
| 2 | Przekaźnik ogrzewania lusterek zewnętrznych -J99- (449) Gniazdo B2 |
| 3 | Przekaźnik ogrzewania tylnej szyby -J9- (53) Gniazdo B5 |
| 4 | Przekaźnik sygnału dwutonowego -J4- (449) Gniazdo B6 |
| 5 | Przekaźnik odciążenia styku X -J59- (460) Gniazdo B9 |
| 6 | Przekaźnik 2 podwójnej pompy spryskiwaczy -J730- (404) Gniazdo B8 |
| 7 | Przekaźnik 1 podwójnej pompy spryskiwaczy -J729- (404) Gniazdo B7 |
| 8 | Rezerwa Gniazdo B3 |
| 9 | Przekaźnik zasilania 2 zacisku 30 -J689- (449) Gniazdo B4 |
| Nr | Przeznaczenie przekaźnika |
|---|---|
| 1 | Przekaźnik nagrzewnicy postojowej |
| 2 | Przekaźnik rozrusznika |
| 3 | – |
| 4 | Przekaźnik wentylatora nagrzewnicy |
| 5 | Przekaźnik systemu alarmowego / przekaźnik pompy spryskiwaczy reflektorów |
| 6 | Przekaźnik pompy paliwowej (FP) |
| 7 | Przekaźnik podgrzewacza płynu chłodzącego silnika 1 |
| 8 | Przekaźnik pompy płynu chłodzącego silnika – niektóre modele, Przekaźnik pompy paliwowej (FP) – niektóre modele, Przekaźnik pompy paliwowej nagrzewnicy postojowej – niektóre modele |
| 9 | Przekaźnik podgrzewacza płynu chłodzącego silnika 2 |

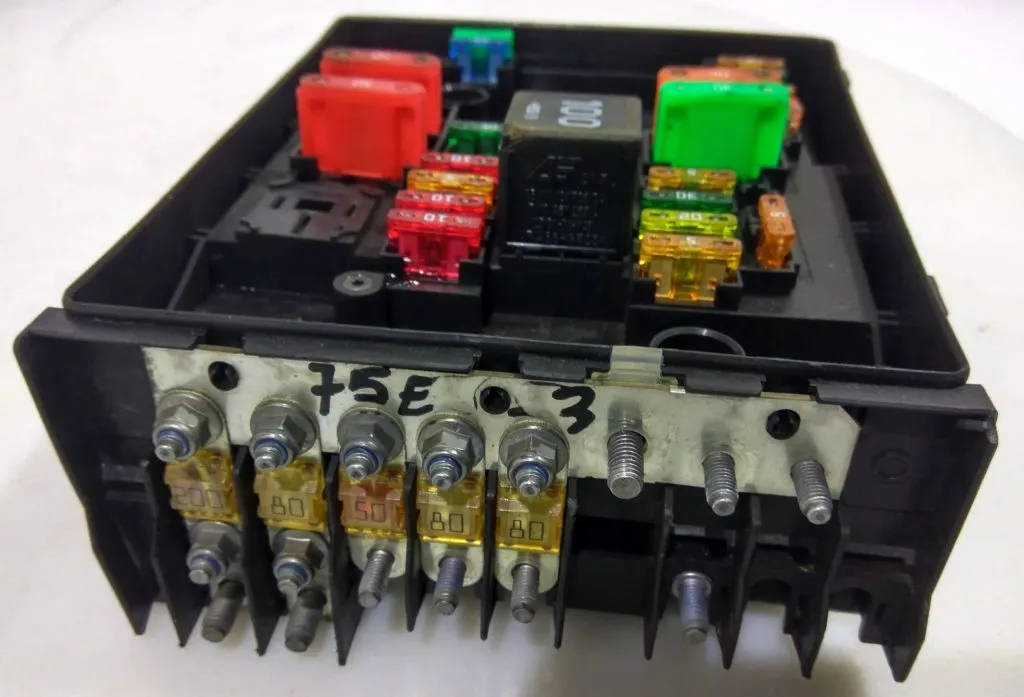

Blok komunikacyjny pod maską
Składa się z części bezpieczników i przekaźników (Część główna – 1) oraz wkładek topikowych dużej mocy (główne bezpieczniki – 2 ) i znajduje się obok akumulatora, pod osłoną ochronną.
Część główna bezpieczników
Wariant 1
| Nr | A | Oznaczenie |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | 5 | Sterownik sieci pokładowej |
| 4 | 30 | Sterownik ABS, Moduł hydrauliczny ABS |
| 5 | ||
| 6 | 5 | Sterownik zestawu wskaźników, Sterownik kolumny kierownicy |
| 7 | 40 | Przekaźnik 2 zasilania zacisku 15 |
| 8 | 25 | Sterownik z wyświetlaczem systemu radionawigacji, Urządzenie główne, Tuner TV, Cyfrowy tuner radia satelitarnego, Sterownik systemu multimedialnego, Przetwornica napięcia |
| 9 | 5 | Sterownik elektroniki zarządzania telefonem komórkowym |
| 10 | 5 / 10 | Przekaźnik zasilania, Sterownik silnika |
| 11 | 20 | Sterownik nagrzewnicy dodatkowej |
| 12 | 5 | Interfejs diagnostyczny magistrali danych |
| 13 | 15 / 30 | Sterownik silnika |
| 14 | 5 | Regulator ciśnienia paliwa, Zawór dozowania paliwa, Cewki zapłonowe |
| 15 | 5 / 10 / 15 | Elektromagnetyczne sprzęgło sprężarki doładowującej, Element grzejny sondy lambda, Element grzejny sondy lambda 1 za katalizatorem, Pompa diagnostyczna układu paliwowego, Przekaźnik pompy paliwowej, Sterownik świec żarowych, Przekaźnik elektrycznej pompy paliwowej 2 |
| 16 | 30 | Sterownik sieci pokładowej |
| 17 | 15 | Przekaźnik syreny alarmowej |
| 18 | 30 | Wzmacniacz cyfrowego systemu audio |
| 19 | 30 | Sterownik silnika wycieraczek |
| 20 | 10 | Regulator ciśnienia paliwa, Pompa obiegowa płynu chłodzącego |
| 21 | 10 / 20 | Element grzejny sondy lambda, Sterownik pompy paliwowej |
| 22 | 5 | Czujnik pozycji pedału sprzęgła |
| 23 | 10 | Elektrozawór ograniczenia ciśnienia doładowania, Zawór przełączający chłodnicy układu recyrkulacji spalin, Regulator ciśnienia paliwa, Przepływomierz powietrza |
| 24 | 10 | Sterownik wentylatora chłodnicy, Przekaźnik grzania, Przekaźnik dodatkowej pompy układu chłodzenia, Przekaźnik zasilania, Elektrozawór ograniczenia ciśnienia doładowania, Elektrozawór 1 kanistra, Zawór 1 układu zmiany faz rozrządu, Zawór recyrkulacji powietrza doładowującego, Zawór przepustnicy w kolektorze dolotowym, Pompa 2 obiegu płynu chłodzącego, Pompa obiegowa płynu chłodzącego, Przekaźnik pompy paliwowej |
| 25 | 40 | Sterownik ABS |
| 26 | 30 | Sterownik sieci pokładowej |
| 27 | Nie używane | |
| 28 | 50 | Sterownik świec żarowych |
| 29 | 50 | Termiczny bezpiecznik 1 regulacji pozycji fotela kierowcy, Bezpieczniki 54 – 57 w bloku w kabinie |
| 30 | 50 | Przekaźnik odciążenia styku X |
| Przekaźniki | ||
| А1 | Przekaźnik głównych obwodów zapłonu (diesel) | |
| А2 | Przekaźnik sterowania silnikiem (EC) (diesel) | |
Wariant 2
| Nr | A | Przeznaczenie |
|---|---|---|
| 1 | 15 | Moduł Mechatronik skrzyni DSG |
| 2 | 30 | Sterownik ABS |
| 3 | 15 | Przekaźnik sygnału dźwiękowego |
| 4 | Rezerwa | |
| 5 | 5 | Sterownik sieci pokładowej |
| 6 | Rezerwa | |
| 7 | 25 | Przetwornica napięcia, Sterownik z wyświetlaczem systemu radionawigacji, Sterownik systemu multimedialnego |
| 8 | 40 | Przekaźnik 2 zasilania zacisku 15 |
| 9 | Rezerwa | |
| 10 | 5 / 10 | Element grzejny sondy lambda, Elektromagnetyczne sprzęgło sprężarki doładowującej, Pompa diagnostyczna układu paliwowego, Sterownik świec żarowych |
| 11 | 5 | Sterownik zestawu wskaźników, Sterownik kolumny kierownicy |
| 12 | 5 | Sterownik elektroniki zarządzania telefonem komórkowym |
| 13 | 5 / 10 | Sterownik silnika |
| 14 | 15 / 30 | Sterownik silnika |
| 15 | 5 | Interfejs diagnostyczny magistrali danych |
| 16 | 10 | Elektrozawór ograniczenia ciśnienia doładowania, Zawór przełączający chłodnicy układu recyrkulacji, Przepływomierz powietrza, Regulator ciśnienia paliwa |
| 17 | 10 / 15 | Zawór regulacji ciśnienia paliwa, Pompa obiegowa płynu chłodzącego |
| 18 | 10 | Element grzejny sondy lambda 20A Sterownik pompy paliwowej |
| 19 | 30 | Wzmacniacz cyfrowego systemu audio |
| 20 | 5 | Czujnik pozycji pedału sprzęgła |
| 21 | 30 | Sterownik nagrzewnicy dodatkowej |
| 22 | 30 | Sterownik silnika wycieraczek |
| 23 | 10 | Przekaźnik dużej mocy grzania, Przekaźnik małej mocy grzania, Przekaźnik pompy paliwowej, Pompa 2 obiegu płynu chłodzącego, Sterownik wentylatora chłodnicy, Przekaźnik elektrycznej pompy paliwowej 2, Elektrozawór ograniczenia ciśnienia doładowania, Zawór recyrkulacji powietrza doładowującego, Elektrozawór 1 kanistra, Zawór 1 układu zmiany faz rozrządu, Zawór przepustnicy w kolektorze dolotowym, Przekaźnik zasilania 2 Motronic, Wyłącznik świateł stopu |
| 24 | 20 | Cewki zapłonowe 15A Zawór dozowania paliwa |
| 25 | 30 | Sterownik sieci pokładowej |
| 26 | 30 | Sterownik sieci pokładowej |
| 27 | 50 | Przekaźnik odciążenia styku X |
| 28 | 50 | Sterownik świec żarowych |
| 29 | 50 | Termiczny bezpiecznik 1 regulacji pozycji fotela kierowcy, Bezpieczniki 54 – 57 w bloku w kabinie |
| 30 | 40 | Sterownik ABS (Pompa) |
Część głównych bezpieczników
| Nr | A | Opis |
|---|---|---|
| 1 | 200 | Alternator |
| 2 | 80 | Sterownik wspomagania układu kierowniczego |
| 3 | 50 | Bezpiecznik 40 w bloku bezpieczników |
| 4 | 50 | Sterownik wentylatora chłodnicy |
| 5 | 80 | Blok bezpieczników |
| 6 | 70 | Sterownik wentylatora chłodnicy, Przekaźnik dużej mocy grzania |
| 7 | Rezerwa | |
| 8 | 40 | Przekaźnik małej mocy grzania |
