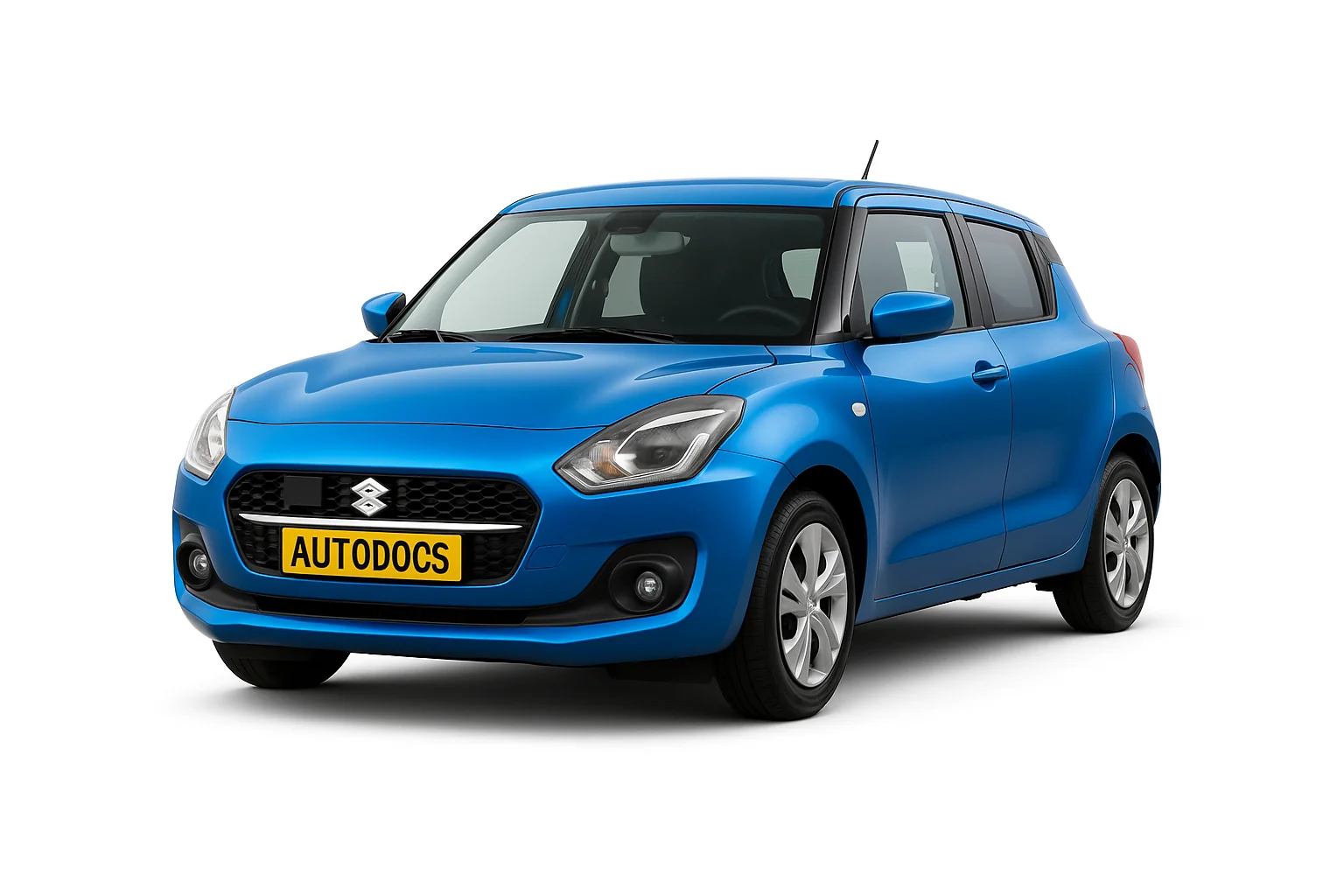

Suzuki Swift 3 го покоління випускався в 2017, 2018, 2019, 2020, 2021, 2022, 2023 році. За цей час модель пройшла оновлення. У цьому матеріалі ви зможете знайти опис запобіжників і реле Сузукі Свіфт 3 зі схемами блоків, місцями їх розташування фото прикладами виконання. Покажемо запобіжник, що відповідає за прикурювач.
Призначення запобіжників і реле може відрізнятись від представленого і залежить від року випуску та рівня електричного оснащення Вашого автомобіля.
Блок у салоні
У салоні автомобіля блок запобіжників розташований під панеллю приладів з лівого боку.
Звіряйте призначення зі своїми схемами на захисній кришці блоку.
| № | A | Опис |
|---|---|---|
| 1 | 30 | P/W - Електро склопідйомники |
| 2 | 10 | MTR - Лічильник (Прилади) |
| 3 | 15 | IG - Запалювання |
| 4 | 5 | IG1 SIG2 - Підсилювач керма |
| 5 | 20 | SHIFT - Не використовується |
| 6 | 20 | S/R - Люк на даху |
| 7 | Не використовується | |
| 8 | 20 | D/L - Дверний замок |
| 9 | 15 | STL - Блокування рульового управління |
| 10 | 10 | HAZ - Аварійна сигналізація |
| 11 | 5 | A-STOP - Контролер двигуна |
| 12 | 10 | RR FOG - Задній протитуманний ліхтар |
| 13 | 5 | ABS - ABS/ESP |
| 14 | 15 | S/H - Обігрівач сидіння |
| 15 | 5 | IG1 SIG3 - Камера |
| 16 | 10 | DOME2 - Внутрішнє освітлення |
| 17 | 5 | DOME - Лічильник, приладова панель |
| 18 | 15 | RADIO - Радіо |
| 19 | 5 | CONT |
| 20 | 5 | KEY2 - Вимикач запалювання |
| 21 | 20 | P/WT - Функція таймера електро скло підйомників |
| 22 | 5 | KEY - Вимикач запалювання |
| 23 | 15 | HORN - Звуковий сигнал |
| 24 | 5 | TAIL - Задній ліхтар зліва (із системою автоматичного освітлення) |
| 25 | 10 | TAIL - Задній ліхтар зліва та справа (без системи автоматичного освітлення) |
| Задній ліхтар праворуч (із системою автоматичного освітлення) | ||
| 26 | 10 | A/B - Подушка безпеки |
| 27 | 10 | IG1 SIG - Зупинка холостого ходу або BCM |
| 28 | 10 | BACK - Подсветка, задний ход |
| 29 | 5 | ACC3 |
| 30 | 20 | RR DEF - Задній обігрівач |
| 31 | 10 | MRR HTR - Обігрівач дзеркал на двері |
| 32 | 15 | ACC2 - Гніздо для аксесуарів (прикурювач) |
| 33 | 5 | ACC - Радіо |
| 34 | 10 | WIP - Задній склоочисник |
| 35 | 5 | IG2 SIG - Вентилятор обдува |
| 36 | 15 | WASH - Електродвигун омивача |
| 37 | 25 | FR WIP - Передній склоочисник |
| 38 | 10 | STOP - стоп-сигнал |
За роботу прикурювача відповідає запобіжник номер 32 на 15А.
Блок під капотом
Під капотом у моторному відсіку блок запобіжників і реле розташований поруч з акумуляторною батареєю.
| № | A | Призначення |
|---|---|---|
| 1 | 30 | ST - Стартер |
| 2 | 30 | BLW - Вентилятор |
| 3 | 40 | BTRY - Релейний блок №2 |
| 4 | 40 | ABS MOT - Двигун ABS |
| 5 | 40 | IGN - Запалювання |
| 6 | 30 | B/U - Резервне живлення |
| 7 | 30 | SUB BAT - Додатковий акумулятор |
| 8 | 25 | ABS SOL - Соленоїд ABS |
| 9 | 15 | H/LL - Фара (ліва) |
| 10 | 15 | H/LR - Фара (права) |
| 11 | 30 / 40 | RDTR - Вентилятор радіатора |
| 12 | 20 | FR FOG - Передня протитуманна фара |
| 13 | 10 | CPRSR - Компресор |
| 14 | 50 | IGN2 - Запалювання 2 |
| 15 | 15 | T/M - Контролер AT/CVT |
| 16 | 15 / 30 | FI - Паливний інжектор |
| 17 | 20 | F/P - Паливний насос |
| 17 | 15 | T/M PUMP - Електричний масляний насос |
| 18 | 5 | ST SIG - Контролер двигуна |
| 19 | 20 | INJ DRV - Паливний інжектор |
| 20 | 10 | FI - Паливний інжектор |
| 21 | 25 | H/L HI - Фари (дальнє світло) |
| 22 | 15 | H/L HI R - Фара (права) |
| 23 | 15 | H/L HI L - Фара (ліва) |
| 24 | 60 | P/S - Підсилювач керма |
| Реле | ||
| ST - Стартер | ||
| RDTR - Вентилятор радіатора | ||
| HORN - Сигнал | ||
| F/P - Паливний насос | ||
На плюсовій клемі акумуляторної батареї так само можуть бути встановлені запобіжники високої потужності у вигляді плавких вставок.
