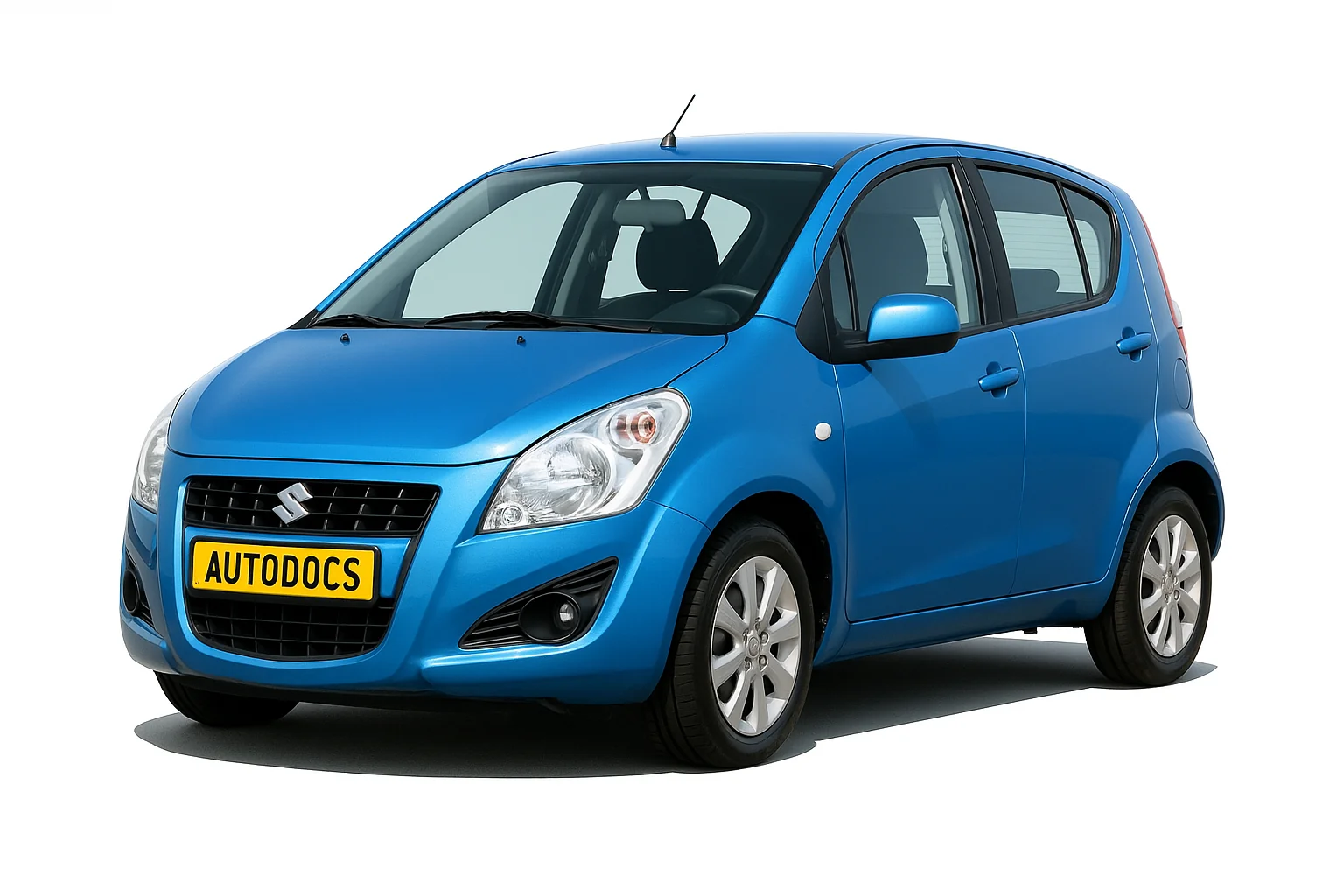

Suzuki Splash випускався в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 році. За цей час модель отримала оновлення. У цьому матеріалі Ви зможете знайти опис запобіжників і реле Сузукі Сплеш зі схемами блоків, місцями їхнього розташування і фото прикладами виконання. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників і реле в блоках може відрізнятися від представленого і залежить від року випуску, рівня оснащення і регіону поставки Вашого автомобіля.
Блок у салоні
У салоні автомобіля блок запобіжників розташований під панеллю приладів з боку водія. Для доступу треба прибрати захисну кришку.
Звіряйте призначення елементів зі своїми схемами на кришці блоків.
| № | A | Призначення |
|---|---|---|
| 1 | 15 | Резерв |
| 2 | 10 | Котушка запалювання |
| 3 | 10 | Ліхтар заднього ходу |
| 4 | 15 | Комбінація приладів |
| 5 | 15 | Бічні дзеркала заднього виду та розетка |
| 6 | 15 | Прикурювач або роз'єм для під'єднання додаткового обладнання |
| 7 | 15 | Склопідйомники |
| 8 | 15 | Склоочисник і омивач |
| 9 | 10 | Електропідсилювач рульового управління |
| 10 | 15 | SRS |
| 11 | 10 | ABS |
| 12 | 10 | Габаритні вогні |
| 13 | Не використовується | |
| 14 | 20 | Дверні замки |
| 15 | 10 | Фара (ліва) |
| 16 | 10 | Стартер |
| 17 | 15 | Обігрівач передніх сидінь |
| 18 | 10 | Опалювач |
| 19 | 15 | Задні протитуманні ліхтарі |
| 20 | 15 | Магнітола, освітлення салону |
| 21 | 20 | Обігрівач скла задніх дверей |
| 22 | 15 | Звуковий сигнал |
| 23 | 10 | Фара (права) |
| 24 | 20 | "Таймер" вимкнення приводу склопідйомників |
За роботу прикурювача відповідає запобіжник номер 5 і 6 на 15А.
Блок під капотом
Під капотом автомобіля в моторному відсіку блок запобіжників і реле розташований з лівого боку, поруч зі стійкою.
| № | A | Опис |
|---|---|---|
| 1 | 80 | Усі електричні ланцюги |
| 2 | 50 | Склопідйомники, запалювання, стартер, склоочисник |
| 3 | Задні габарити, обігрівач скла задніх дверей, центральний замок, звуковий сигнал, освітлення салону | |
| 4 | Реле вентилятора радіатора №1 | |
| 5 | Реле вентилятора радіатора №2 | |
| 6 | Реле вентилятора радіатора №3 | |
| 7 | Реле стартера | |
| 8 | Головне реле | |
| 9 | Реле дросельної заслінки | |
| 10 | Реле протитуманних фар | |
| 11 | Реле паливного насоса | |
| 12 | Реле повітряного компресора | |
| 13 | Резерв | |
| 14 | 30 | Опалювач |
| 15 | 15 | Система впорскування |
| 16 | 10 | Реле повітряного компресора |
| 17 | Резерв | |
| 18 | 15 | Стоп-сигнал |
| 19 | 30 | ABS |
| 20 | 30 | Стартер |
| 21 | Резерв | |
| 22 | 50 | Електро підсилювач рульового управління |
| 23 | 30 | Замок запалювання |
| 24 | 30 | Вентилятор системи охолодження |
| 25 | Резерв | |
| 26 | 30 | ABS |
| 27 | Резерв | |
| 28 | Резерв | |
| 29 | 15 | Протитуманні фари |
| 30 | 15 | Фара (ліва) |
| 31 | 15 | Фара (права) |
| 32 | 80 | Опалювач, електропідсилювач рульового керування |
| 33 | 80 | Вентилятор системи охолодження, протитуманні фари, фари, фари |
