Розташування центрального монтажного блоку
Центральний монтажний блок розміщений з боку водія, одразу за теплоізоляційною перегородкою. Оскільки всі електричні з'єднання між салоном і моторним відсіком виконані всередині центрального монтажного блоку, відсутня проводка через теплоізоляційну перегородку, що дозволило значно знизити рівень перешкод.

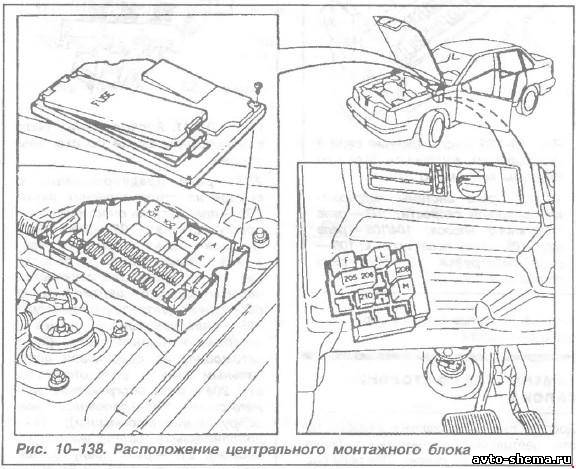

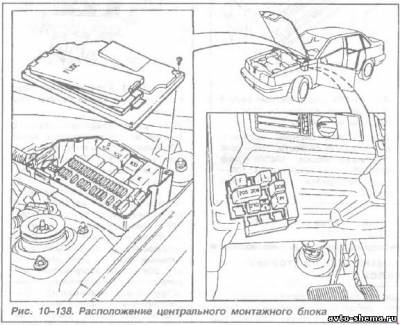

Центральний монтажний блок складається з трьох частин (рис. 10-138): одна містить запобіжники, інша - реле (доступ до яких забезпечується з боку моторного відсіку) і ще одна реле (доступ до яких забезпечується під панеллю приладів).
Центральний монтажний блок має зверху кришку, під якою розміщуються плавкі запобіжники. Доступ до реле, розташованого горизонтально, забезпечується зняттям усієї верхньої панелі. Реле, доступ до яких забезпечується з боку моторного відсіку, переважно працюють у системах двигуна. Доступ до вертикально розташованих реле забезпечується під панеллю приладів. Ці реле пов'язані з функціонуванням систем, розміщених у салоні.
Заміна реле з боку моторного відсіку
Розташування реле в центральному монтажному блоці з боку моторного відсіку: 101/102 реле системи підтримки заданої швидкості; 103-реле паливного насоса; 104/108-реле фар; 105-реле навантаження X; 106 реле перевантаження 15; 107 - реле навантаження 15i
Заміна реле з боку салону
Доступ до реле, що знаходиться у нижній частині центрального монтажного блоку, забезпечується із салону. Ці реле розташовуються з боку водія, у верхньому лівому кутку за звуковбирною панеллю.
- Від'єднати провід від негативного виведення акумулятора.

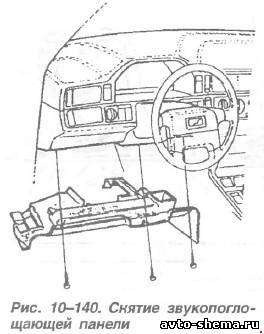

- Вивернути три гвинти кріплення звукопоглинаючої панелі (рис. 10-140).
- Зняти звукопоглинаючу панель.
- Замінити потрібне реле (рис. 10-141).
- Встановити зняті деталі у зворотній послідовності.
- Частина реле розташована в моторному відсіку поза монтажним блоком (рис. 10-142).
Номери запобіжників і ланцюги, що захищаються ними
