У цій статті електросхеми обладнання Nissan Patrol 1988-1997 р.в. Всі моделі Хардтоп та Універсал обладнані підвіскою на гвинтових пружинах, на Міні-вантажівках застосована ресорна підвіска. На деякі моделі з метою забезпечення можливості збільшення ходу підвіски встановлено задній стабілізатор поперечної стійкості регульованого типу. Гідропідсилювач керма входить до стандартної комплектації автомобілів такого класу. В обладнаній вакуумним підсилювачем гальмівній системі застосовані вентильованого типу дискові механізми гальмівні передніх коліс і дискові ж, або барабанні - задніх.
Позначення кольорів електропроводки
А Світло-коричневий
У Чорний
D Золотистий
Є Синьо-сірий
G Зелений
До Рожевий
L Синій
M Темно-зелений
N Коричневий
O Помаранчевий
P Пурпуровий
R Червоний
S Сірий
T Темно-синій
V Фіолетовий
W Білий
X Світло-зелений
Y Жовтий
Z Блакитний

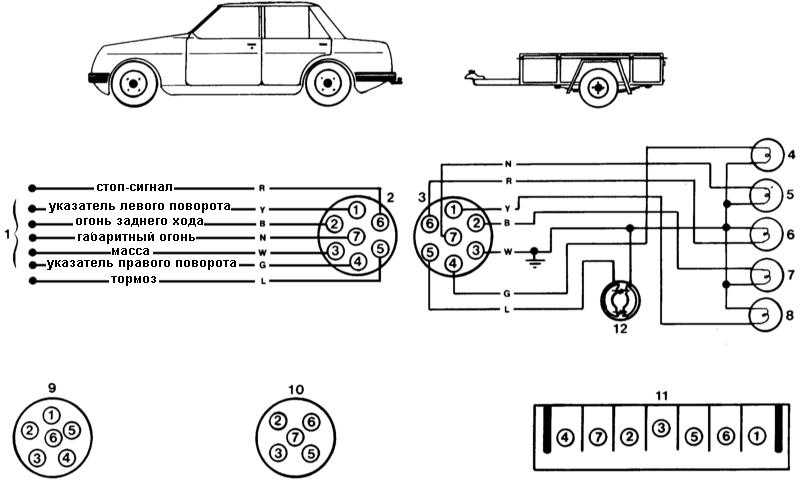

Електросхема розміщення клем у фаркопних роз'ємах автомобіля
1 - До джгута проводів автомобіля
2 - 7-контактне приймальне гніздо Bosch, Hella, Utilux
3 – 7-контактний штекер Bosch, Hella, Utilux
4 - Лампа вказівника правого повороту причепа
5 - Лампа габаритного вогню причепа
6 - Лампа стоп-сигналу причепа 7 - Лама вогню заднього ходу причепа
8 - Лампа покажчика лівого повороту причепа
9 - 6-контактне приймальне гніздо Utilux
10 - 5-контактне приймальне гніздо Bosch, Hella
11 - 7-контактне приймальне гніздо Brylite
12 - Електричні гальма причепа

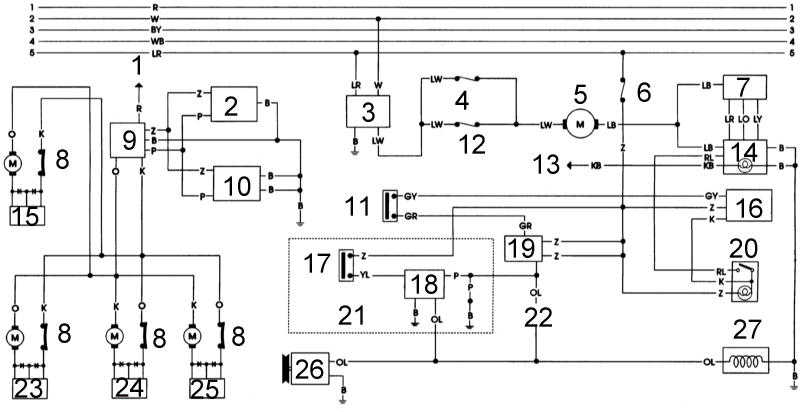

Схема електричних з'єднань систем запуску, заряду, електрообладнання двигуна та систем зниження токсичності відпрацьованих газів на Ніссан Патрол
1 - запобіжник контуру електроустаткування двигуна
2 - запобіжник контуру паливного насоса
3 - тільки моделі 3.0 л
4 - замок запалювання
5 - до комбінованого вимірювача
6 - реле даїчника-вимикача дозволу запуску
7 - реле автоматики запуску
8 - генератор
9 - резистор (тільки моделі 4.2 л)
10 - плавкі вставки
11 - РКПП
12 - блок керування паливного насоса (тільки моделі 3.0 л)
13 - до тахометра
14 - розподільник
15 - реле запалювання
16 - котушка
17 - головна плавка вставка (тільки моделі 4.2 л з вип. з жовтня 1994 р.)
18 - датчик-вимикач дозволу запуску
19 - реле нагрівача (тільки моделі 3.0 л) 20 - контрольний роз'єм
21 - запобіжник вимірювача
22 - паливний насос
23 - батарея
24 - стартер
25 - плавка вставка (тільки моделі 4.2 л вип., Усунена з жовтня 1994 р.)
26 - нагрівач з позитивним температурним компонентом (тільки моделі 3.0 л)
27 - карбюратор
28 - автоматика запуску
29 - е/м запірний паливний клапан
30 - е/м клапан (BCDD)
31 - датчик-вимикач швидкості
32 - тільки РКПП
33 - до комбінованого вимірювача
34 - датчик-вимикач дозволу запуску
35 - датчик-вимикач тиску масла
36 - е/м клапан повернення палива (тільки моделі 3.0 л)
37 - блок оборотів двигуна

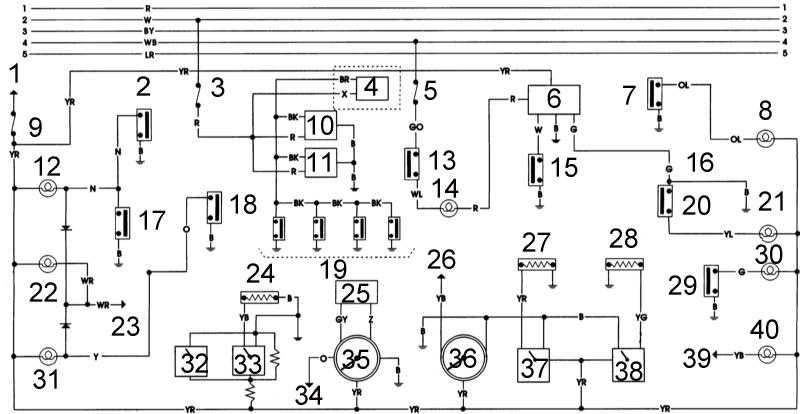

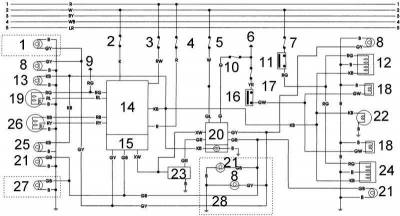

Ел.схема з'єднань електропроводки зовнішніх освітлювальних та сигнальних приладів
1 - правий повторювач покажчика повороту (тільки Утиліті (Фургон))
2 - запобіжник заднього габаритного вогню
3 - запобіжник правої головної фари
4 - запобіжник лівої головної фари
5 - запобіжник вогню аварійної сигналізації
6 - від реле запалювання
7 - запобіжник стоп-сигналу
8 - правий покажчик повороту
9 - до комбінованого вимірювача
10 - запобіжник покажчика повороту
11 - датчик-вимикач стоп-сигналів
12 - правий задній стоп-сигнал/габаритний вогонь
13 - правий паркувальний вогонь
14 - комбінований перемикач 15 - перемикач покажчиків поворотів
16 - датчик-вимикач вогнів заднього ходу
17 - запобіжник вогнів заднього ходу
18 - вогонь заднього ходу
19 - права головна фара
20 - вимикач аварійної сигналізації
21 - лівий покажчик повороту
22 - підсвічування номерного знака
23 - блок переривника
24 - лівий задній стоп-сигнал/габаритний вогонь
25 - лівий паркувальний вогонь
26 - ліва головна фара
27 - лівий повторювач покажчика повороту (тільки УТИЛІТІ (Фургон))
28 - комбінований вимірювач

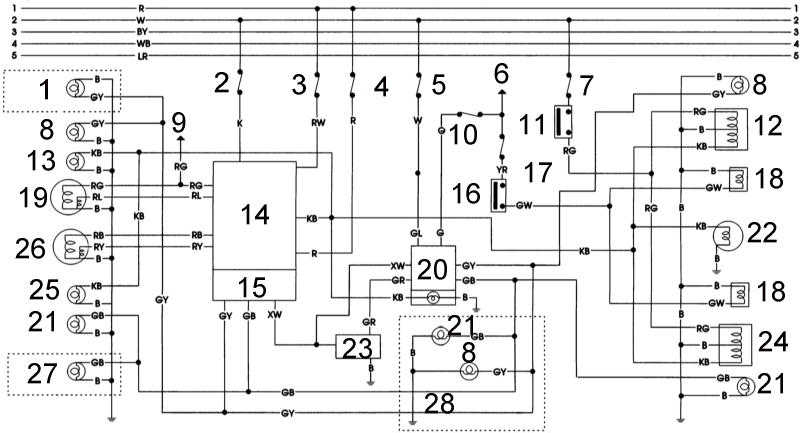

Схема з'єднань електропроводки внутрішніх освітлювальних приладів, вимірювачів та контрольних ламп на Ніссан Патрол
1 - від реле запалювання
2 - датчик-вимикач рівня гальмівної рідини
3 - запобіжник лампи освітлення салону
4 - лаппа освітлення салону (тільки УТИЛІТІ)
5 - запобіжник управління пристрою AT
6 - реле індикатора нейтрального положення трансмісії
7 - датчик-вимикач індикатора положення стабілізатора поперечної відстійності
8 - стабілізатор поперечної відстійності вимкнений
9 - запобіжник вогнів заднього ходу
10 - передня лампа освітлення салону
11 - задня лампа освітлення салону
12 - контрольна лампа ручного гальма/ гальмівної рідини
13 - датчик-вимикач дозволу запуску
14 - лампа АТ у положенні "Р"
15 - датчик-вимикач нейтрального положення
16 - РКПП
17 - датчик-вимикач зведеного положення гальма стоянки
18 - датчик-вимикач температури ATF
19 - дверні вимикачі
20 - перемикач режиму 4WD 21 - контрольна лампа включення режиму 4WD
22 - контрольна лампа рівня заряду
23 - до генератора
24 - датчик рівня палива
25 - датчик швидкості
26 - до котушки запалювання
27 - датчик температури
28 - датчик тиску масла
29 - датчик-вимикач тиску масла
30 - контрольна лампа тиску масла
31 - контрольна лампа температури ATF
32 - вольтметр
33 - витрата палива
34 - до перемикача блокування диференціала
35 - спідометр
36 - тахометр
37 - температура
38 - олія
39 - до блоку управління
40 - контрольна лампа включення живлення

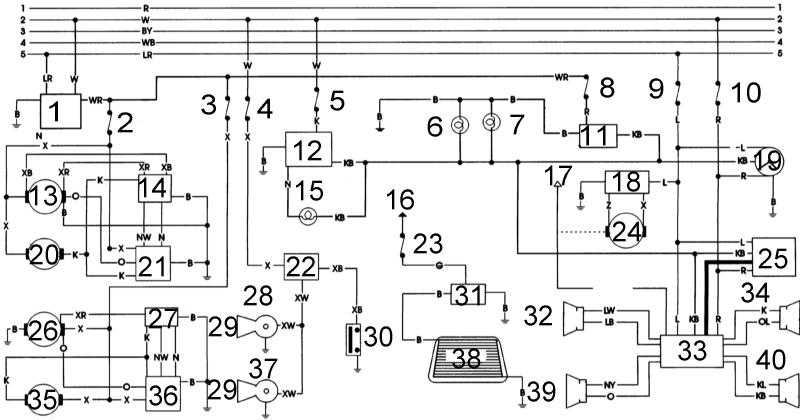

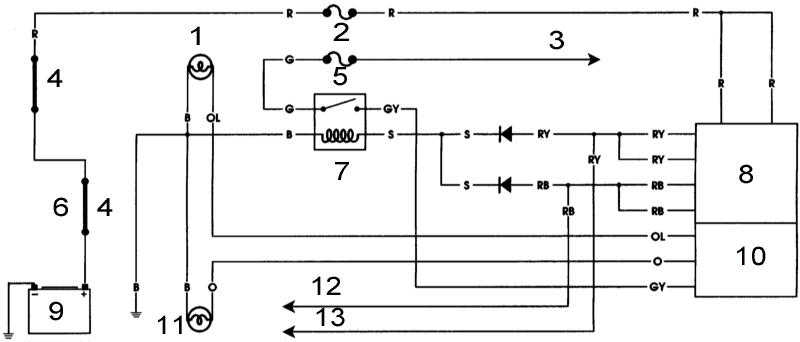

Електросхема з'єднань електропроводки живлення передніх та заднього склоочисників та омивачів, клаксона, обігрівача заднього скла, прикурювача, годинника, управління підсвічуванням та аудіосистеми
1 - реле допоміжних аксесуарів
2 - запобіжник передніх склоочисників/омивачів
3 — запобіжник заднього склоочисника/омивача
4 - запобіжник клаксону
5 - запобіжник заднього габаритного вогню
6 - контрольна лампа положення AT
7 — лампа підствітки попільнички
8 - запобіжник прикурювача
9 — запобіжник годинника/аудіосистеми
10 - запобіжник годинника/ лампи освітлення салону
11 - прикурювач
12 - потенціометр зміни інтенсивності підсвічування
13 - мотор приводу передніх склоочисників
14 - перемикач режимів роботи склоочисників
15 - підсвічування вимірювача
16 - від реле запалювання
17 - антена
18 - вимикач приводу антени
19 - годинник
20 - мотор передніх склоомивачів 21 - реле передніх склоомивачів
22 - реле клаксону
23 - запобіжник обігрівача заднього скла
24 - мотор приводу антени
25 - магнітофон
26 - мотор приводу заднього склоочисника
27 - перемикач режимів роботи склоочисника
28 - сирена жорсткого звукового сигналу
29 - ріжок
30 - вимикач клаксону
31 - вимикач обігріву заднього скла
32 - правий передній гучномовець
33 - радіоприймач
34 - правий задній гучномовець
35 - мотор заднього склоомивача
36-реле заднього склоомивача
37 - сирена м'якого звукового сигналу
38 - обігрівач заднього скла
39 - лівий передній гучномовець
40 - лівий задній гучномовець

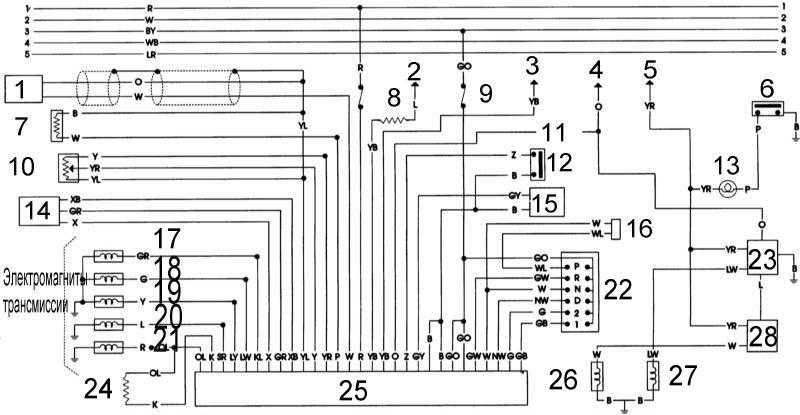

Ел.схема з'єднань електропроводки автоматичної трансмісії (АТ) та системи блокування заднього дифференіалу на Nissan Patrol
1 - датчик оборотів двигуна
2 - від котушки запалювання
3 - від контрольної лампи перемикання потужних режимів
4 - від спідометра
5 - від вимірювача вогнів заднього ходу
6 - датчик-вимикач індикатора блокування диференціала
7 - датчик температури ATF
8 - запобіжник лівої головної фари
9 - запобіжник управління AT
10 - датчик положення дросельної заслінки
11 - тільки моделі з AT
12 - датчик-вимикач режиму КІК-ДАУН
13 - контрольна лампа блокування диференціала
14 - датчик крайніх положень дросельної заслінки 15 - вимикач перемикання потужних режимів
16 - діод
17 - обгінна муфта
18 - електромагніт перемикання A
19 - електромагніт перемикання B
20 - блокування
21 - тиск у лінії
22 - датчик-вимикач дозволу запуску
23 - пристрій блокування диференціала
24 - резистор, що гасить
25 - блок управління AT
26 - електромагніт 1 блокування диференціала
27 - електромагніт 2 блокування диференціала
28 - вимикач блокування диференціала

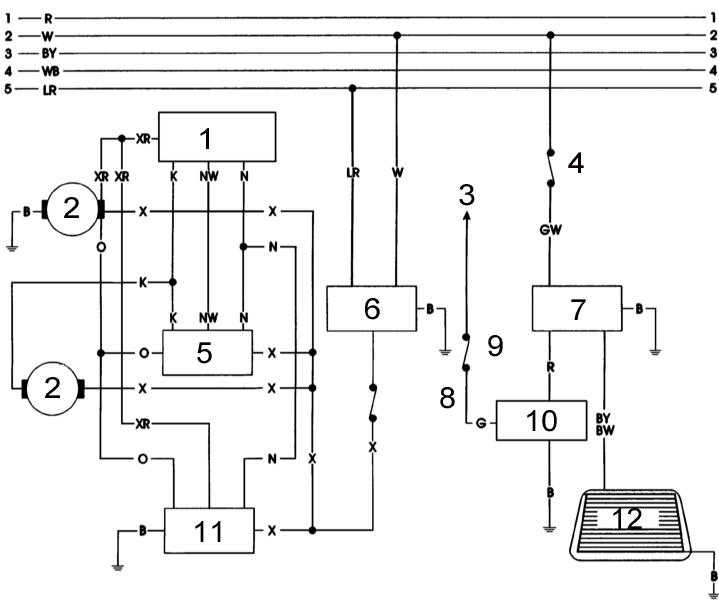

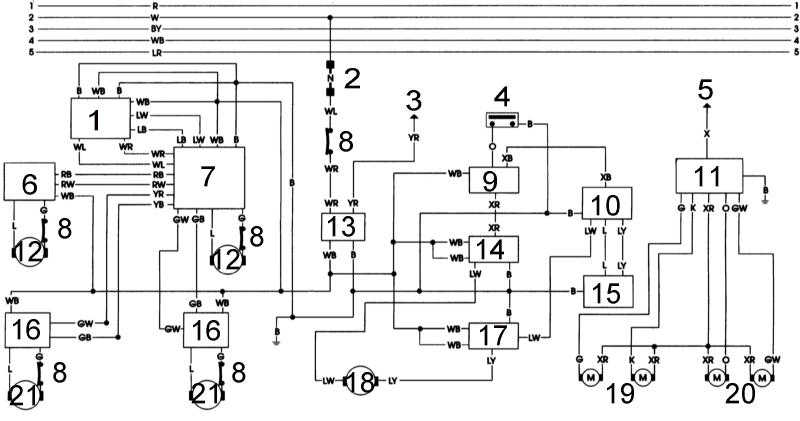

Схема з'єднань електропроводки склопідйомників, верхнього люка та приводу дзеркал на Ніссан Патрол
1 - підсилювач електроприводу склопідйомників
2 - плавка вставка
3 - від запобіжника вимірювача вогнів заднього ходу
4 - датчик-вимикач безпеки
5 - від запобіжника заднього склоочисника/омивача
6 - вимикач електроприводу склопідйомника лівих передніх дверей
7 - вимикач електроприводу склопідйомника правих передніх дверей
8 - переривник контуру
9 - реле безпеки
10 - задній вимикач електроприводу верхнього люка
11 - вимикач електроприводу дверного дзеркала заднього виду 12 - мотор-регулятор склопідйомника
13 - реле електроприводу склопідйомників
14 - реле верхнього люка 2
15 - передній вимикач електроприводу верхнього люка
16 - вимикач електроприводу склопідйомника правих задніх дверей
17 - реле верхнього люка 1
18 - мотор приводу верхнього люка
19 - дзеркало лівих дверей
20 - дзеркало правих дверей
21 - мотор регулятор склопідйомника
З'єднання електропроводки обігрівача, кондиціонера повітря та центрального замку - ел.
1 - від запобіжника вимірювача вогнів заднього ходу
2 - перемикач увімк./вимк. центрального замку 2
3 - реле вентилятора обігрівача
4 - запобіжник 2 мотора вентилятора обігрівача
5 - мотор вентилятора обігрівача
6 - запобіжник двигуна вентилятора кондиціонера повітря
7 - резистор
8 - термочутливий переривник контуру (ТПК)
9 - таймер центрального замку
10 - перемикач увімк./вимк. центрального замку 1
11 - датчик-вимикач подвійного напору
12 - запобіжник 1 мотора вентилятора обігрівача
13 - до системи освітлення
14 - перемикач вентилятора 15 - вимикач блокування замка (ліві передні двері)
16 - підсилювач керування температурою
17 - термочутливий вимикач
18 - реле відключення кондиціонера повітря
19 - реле кондиціонера повітря
20 - вимикач кондиціонера повітря
21 - тільки моделі з АТ
22 - тільки моделі з РКПП
23 - вимикач блокування замка (ліві задні двері)
24 - вимикач блокування замка (дверб задка)
25 - вимикач блокування замка (праві задні двері)
26 - компресор
27 - електромагніт FICD
З'єднання електропроводки заднього склоочисника та обігрівача заднього скла моделей із серпня 1995 р. — електросхема
1 - перемикач режимів роботи склоочисника
2 - приводний мотор
3 - від реле запалювання
4 - запобіжник на 15 А
5 - підсилювач приводу заднього склоочисника
6 - реле допоміжних аксесуарів 7 - реле обігрівача заднього скла
8 - запобіжник заднього склоомивача
9 - запобіжник обігрівача заднього скла
10 - вимикач обігріву заднього скла
11 - реле заднього склоочисника
12 - обігрівач заднього скла
З'єднання електропроводки окремо встановлених покажчиків поворотів - схема на Ніссан Патрол пізніх років випуску
1 - правий покажчик повороту
2 - запобіжник на 15 А
3 - до реле запалювання
4 - плавка вставка на 25 А
5 - запобіжник на 10 А
6 - головна плавка вставка
7 - реле покажчиків поворотів 8 - комбінований перемикач
9 - батарея
10 - перемикач покажчиків поворотів
11 - лівий покажчик повороту
12 - до лівої головної фари
13 - до правої головної фари

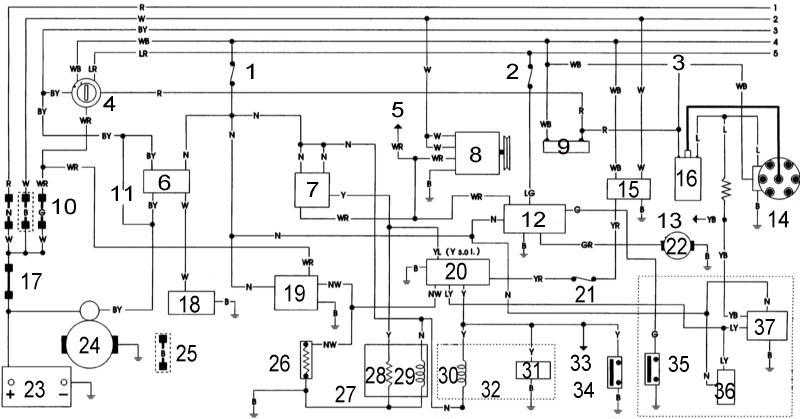

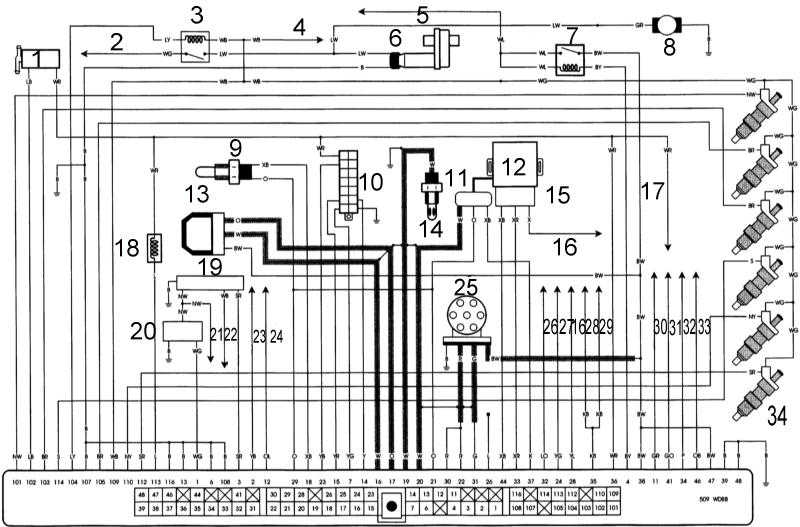

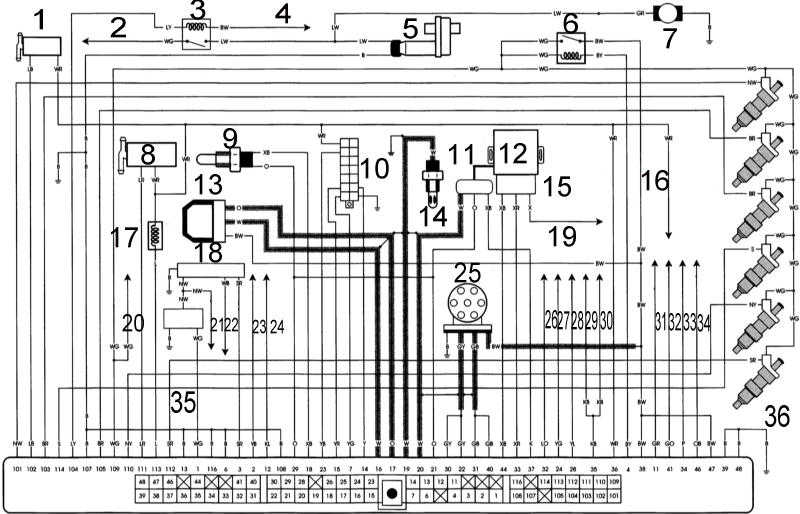

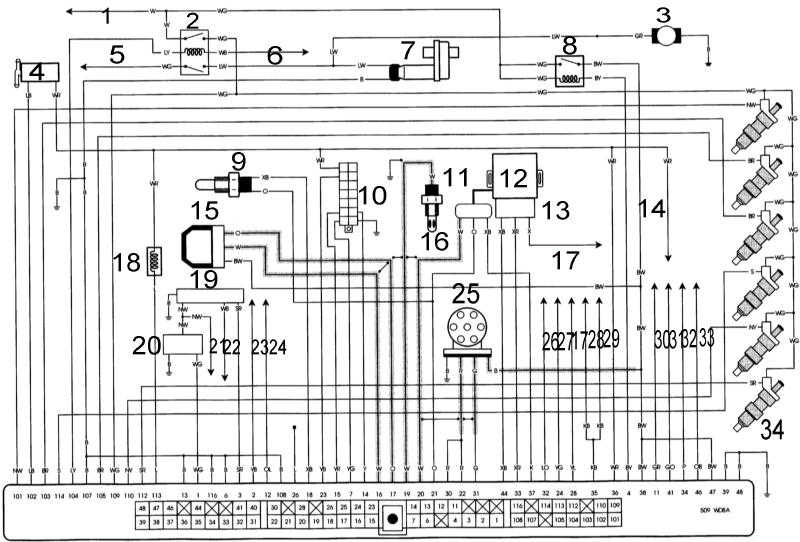

Ел.схема з'єднань електропроводки систем упорскування палива та управління двигуном моделей EFI випуску до жовтня 1994р.
1 - е/м клапан продування вугільного адсорбера
2 - запобіжник на 15 А в руховому відсіку
3 - реле паливного насоса
4 - замок запалювання
5 - повітряний регулятор
6 - реле управління ECC
7 - паливний насос
8 - е/м клапан регулятора тиску
9 - датчик температури охолоджуючої рідини
10 - діагностичний роз'єм
11 - роз'єм TPS
12 - TPS і вимикач холостого ходу
13 - вимірювач повітряного потоку
14 - лямбда-зонд
15 - роз'єм вимикача холостого ходу
16 - запобіжник запалювання на 10 А
17 - клапан AAC
18 - резистор/конденсатор 19 - блок керування AT
20 - плавка вставка на 25 А
21 - котушка запалювання
22 - замок і котушка запалювання
23 - тахометр
24 - датчик-вимикач тиску в системі гідропідсилення керма
25 - розподільник
26 - спідометр
27 - контрольна лампа
28 - блок управління АТ
29 - д/в дозволу запуску РКПП
30 - реле НЕЙТРАЛЬ-ПАРКУВАННЯ
31 - реле кондиціонера повітря
32 - д/в подвійного напору кондиціонера повітря
33 - запобіжник двигуна на 10 А
34 - запобіжник батареї на 10 А
35 - потужний ключ вихідного каскаду
36 - інжектори
Електросхема з'єднань електропроводки систем упорскування палива та керування двигуном моделей EFI випуску з жовтня по серпень 1994р.
1 - плавка вставка на 25 А
2 - реле паливного насоса
3 - паливний насос
4 - е/м клапан продування вугільного адсорбера
5 - запобіжник на 15 А в руховому відсіку
6 - замок запалювання
7 - повітряний регулятор
8 - реле управління ECCS
9 - датчик температури охолоджуючої рідини
10 - діагностичний роз'єм
11 - роз'єм TPS
12 - TPS і вимикач холостого ходу
13 - роз'єм вимикача холостого ходу
14 - запобіжник запалювання на 10 А
15-вимірювач повітряного потоку
16 - лямбда-зонд
17 - блок управління АТ 18 - клапан AAC
19 - резистор/конденсатор
20 - потужний ключ вихідного каскаду
21 - котушка запалювання
22 - замок і котушка запалювання
23 - тахометр
24 - датчик-вимикач тиску в системі гідропідсилення керма
25 - розподільник
26 - спідометр
27 - контрольна лампа
28 - д/в дозволу запуску РКПП
29 реле НЕЙТРАЛЬ-ПАРКУВАННЯ
30 - реле кондиціонера повітря
31 - реле подвійного напору кондиціонера повітря
32 - запобіжник двигуна на 10 А
33 - запобіжник батареї на 10 А
34 - інжектори
Схема на Ніссан Патрол з'єднань електропроводки систем упорскування палива та управління двигуном моделей EFI випуску з серпня 1994 р.в.
1 - е/м клапан продування вугільного адсорбера
2 — запобіжник на 15 А в руховому відсіку
3 - реле паливного насоса
4 - замок запалювання
5 - плавка вставка на 25 А
6 - повітряний регулятор
7 - реле управління ECCS
8 - паливний насос
9 - датчик температури охолоджуючої рідини
10 - діагностичний роз'єм
11 - роз'єм TPS
12 - TPS і вимикач холостого ходу
13 - вимірювач повітряного потоку
14 - лямбда-зонд
15 - роз'єм вимикача холостого ходу
16 - блок управління AT
17 - запобіжник запалювання на 10 А 18 - клапан AAC
19 - резистор/конденсатор
20 - потужний ключ вихідного каскаду
21 - котушка запалювання
22 - замок і котушка запалювання
23 - тахометр
24 - датчик-вимикач тиску в системі гідропідсилення керма
25 - розподільник
26 - спідометр
27 - контрольна лампа
28 - д/в дозволу запуску РКПП
29 реле НЕЙТРАЛЬ-ПАРКУВАННЯ
30 - реле кондиціонера повітря
31 - реле подвійного напору кондиціонера повітря
32 - запобіжник двигуна на 10 А
33 - запобіжник батареї на 10 А
34 - інжектори
