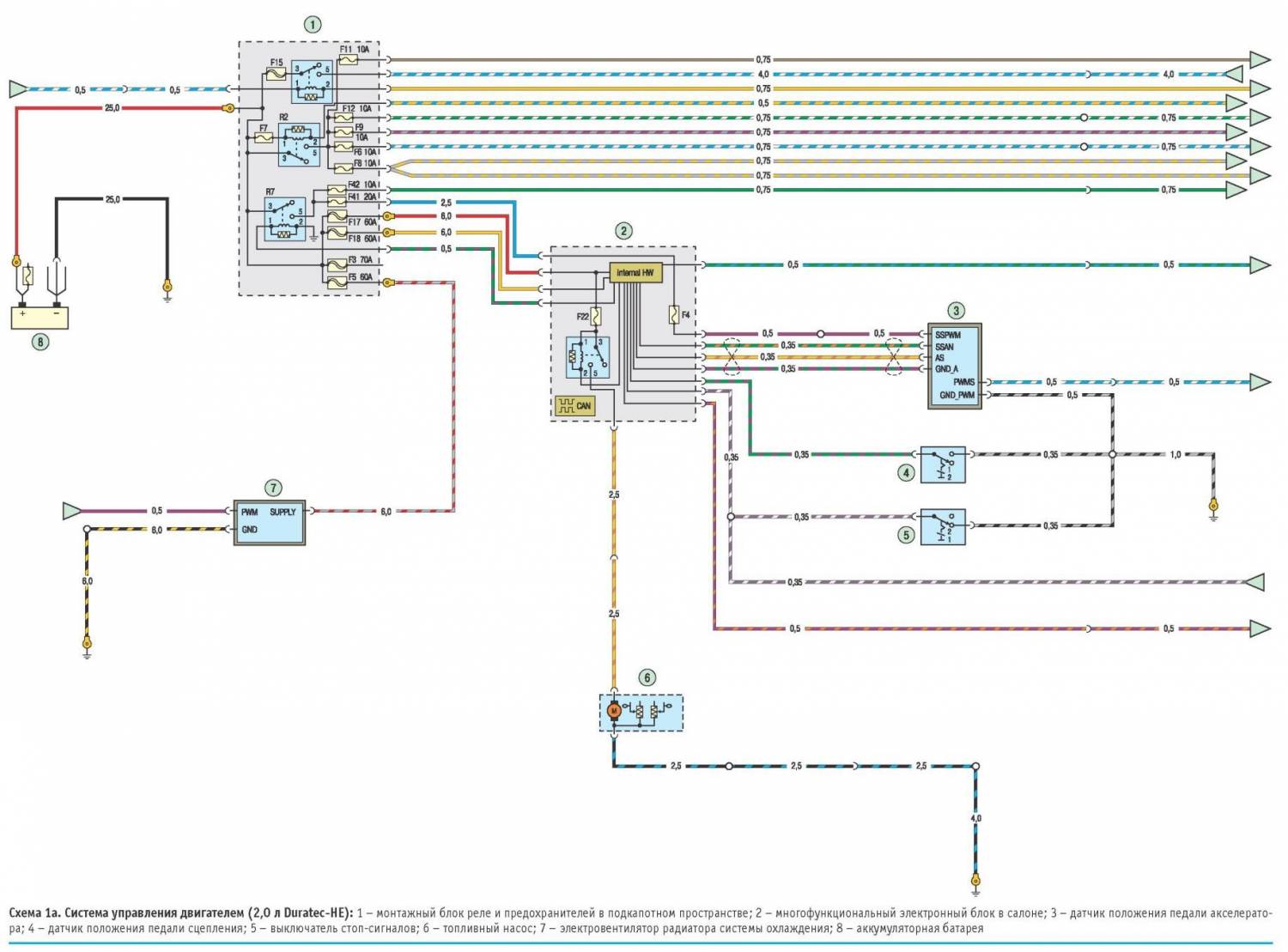

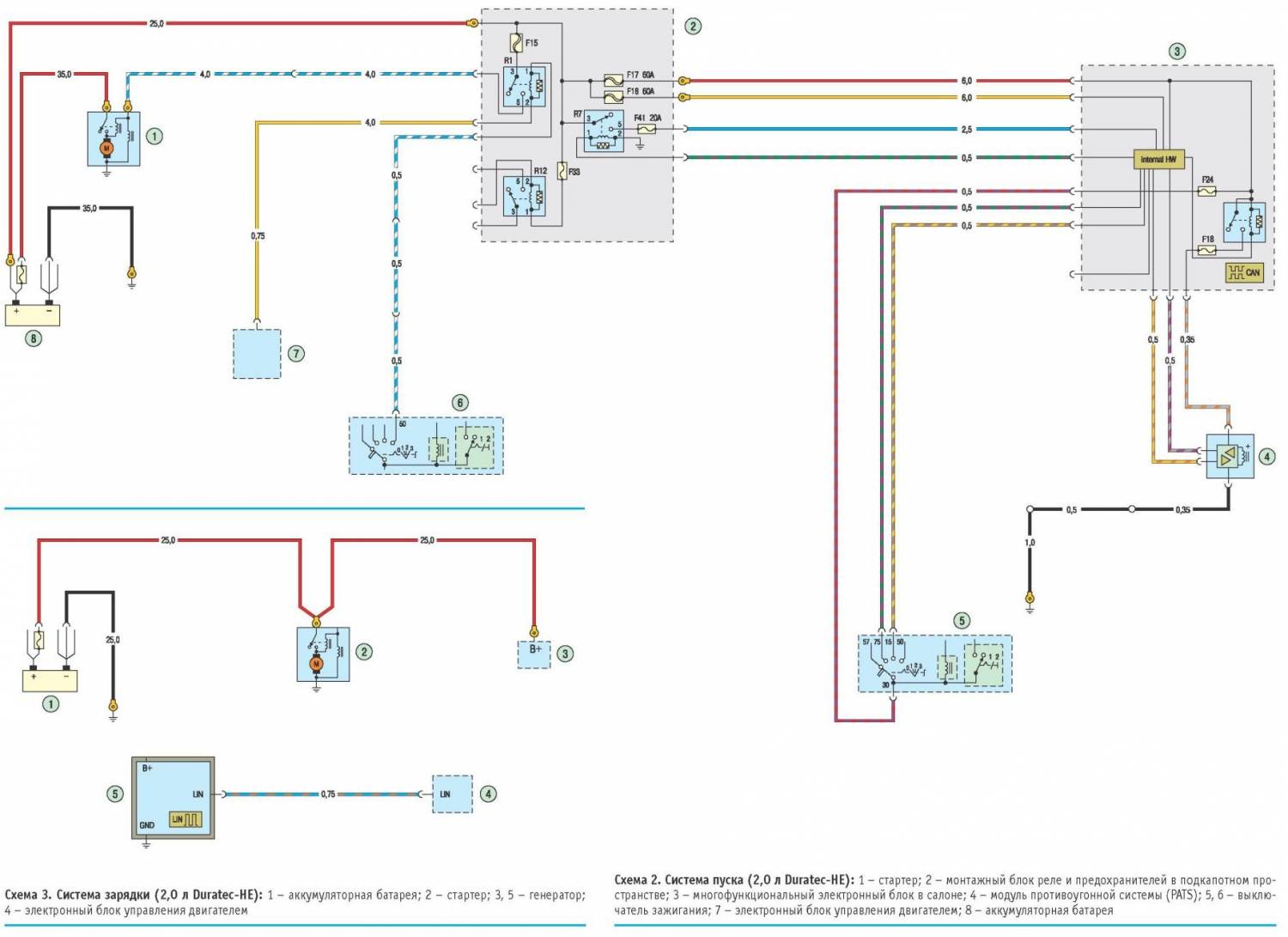

Кольорові схеми високоякісного електроустаткування Форд Мондео з 2007 р. У даному матеріалі показано електросхему легкового автомобіля FORD MONDEO. Система управління двигунами, запуск двигуна та зарядка акумуляторної батареї, система охолодження двигунів, діагностичний роз'єм, центральний замок, привід склопідйомників, ліхтарі заднього ходу, передні та задні протитуманні фари, габаритні вогні та вогні освітлення номерного знака, вказівники сигналів вузлів.
Схеми електроустаткування Форд Мондео

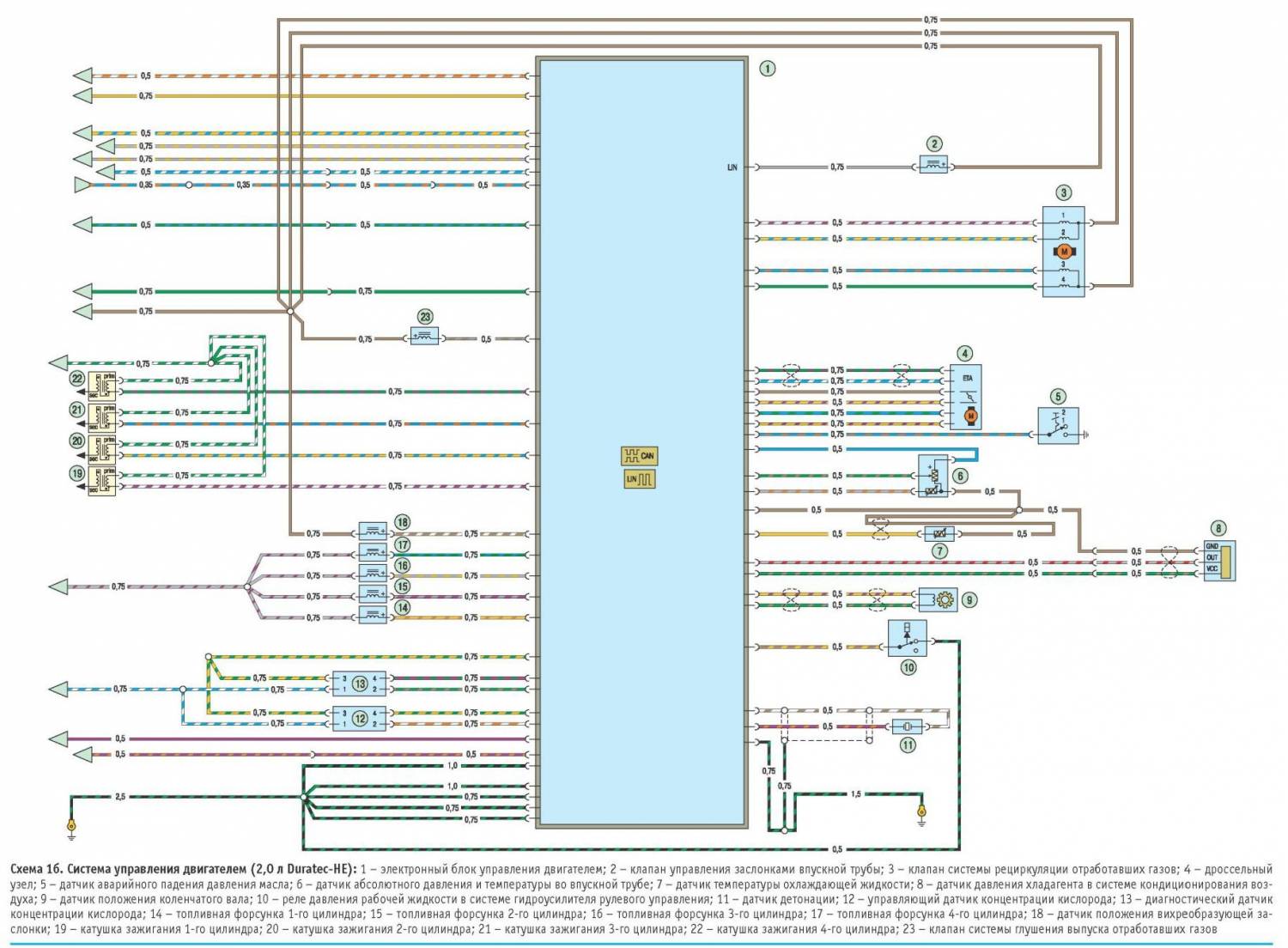

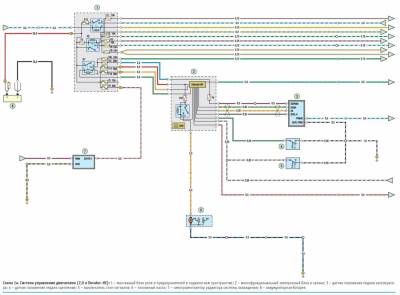

Система керування двигуном - підключення

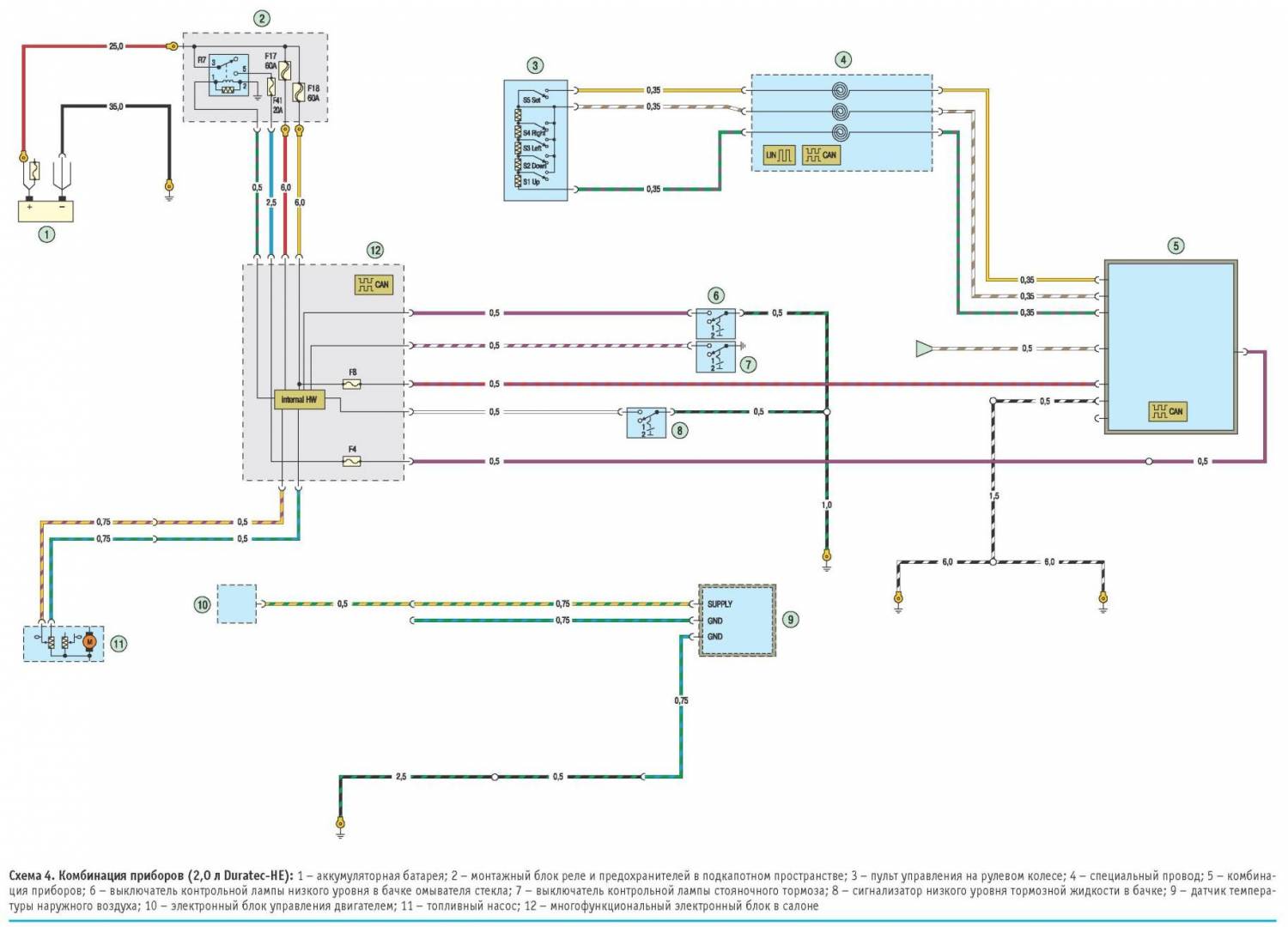

Схема комбінації приладів

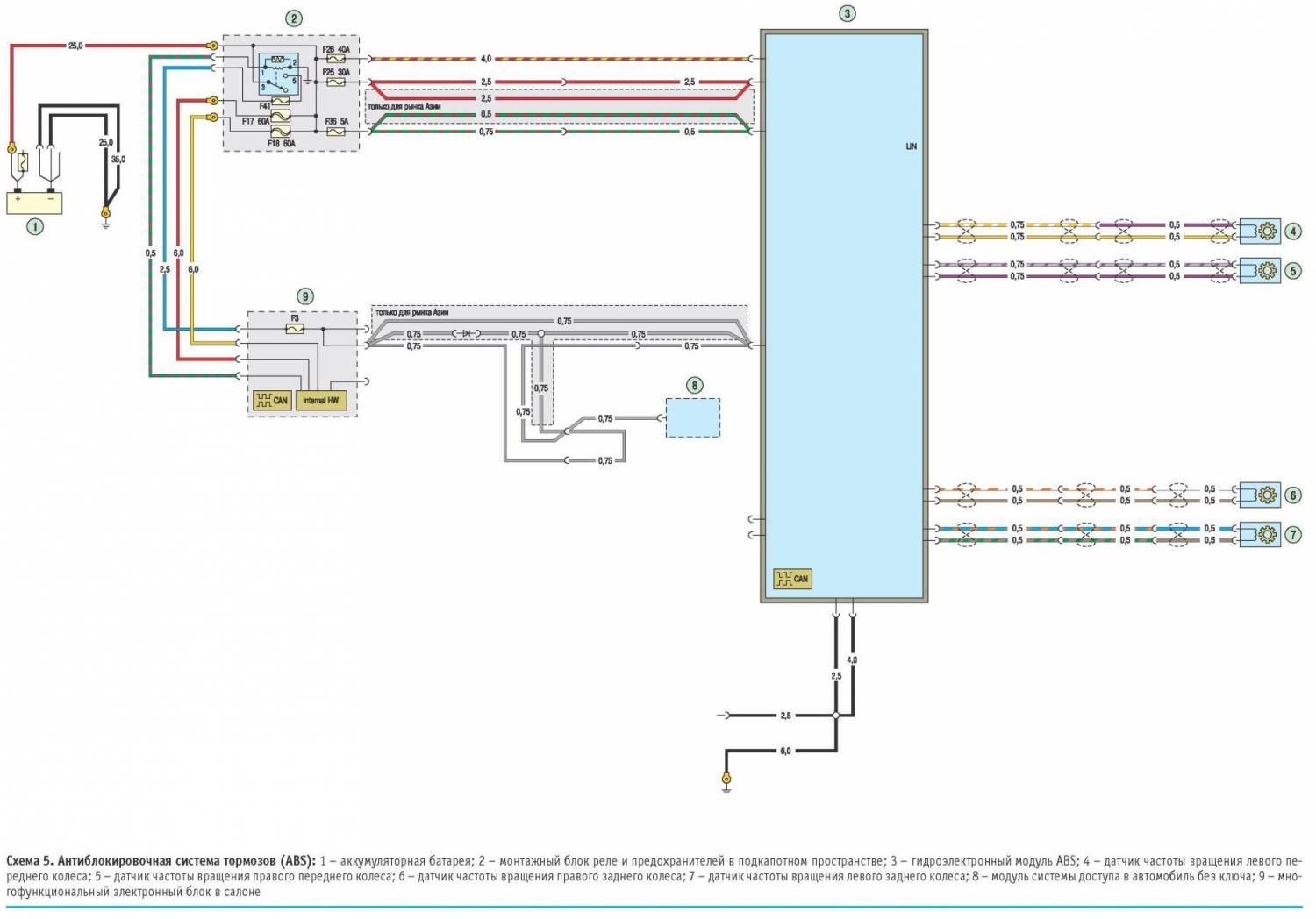

Система ABS Мондео

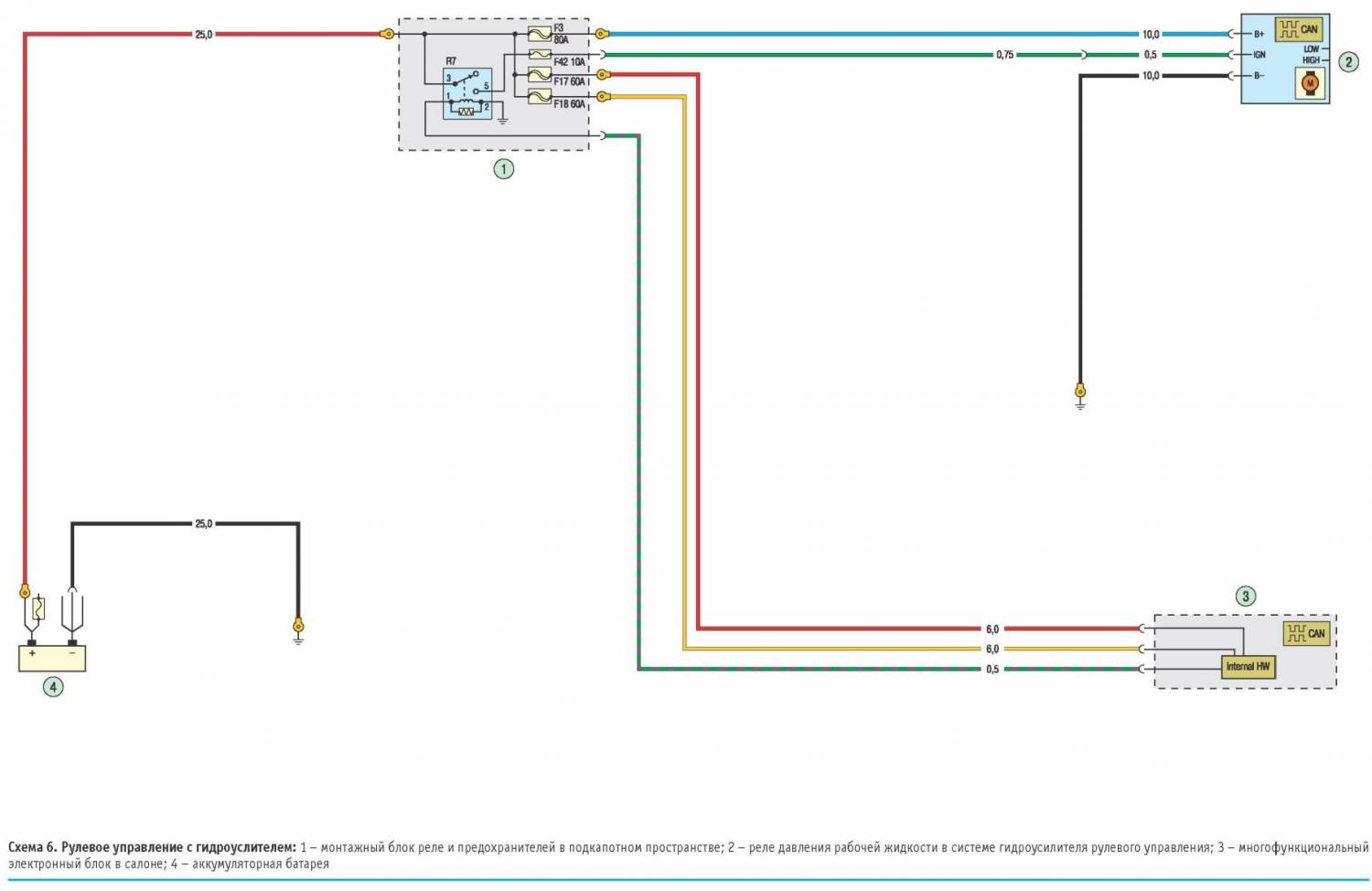

Рульове керування

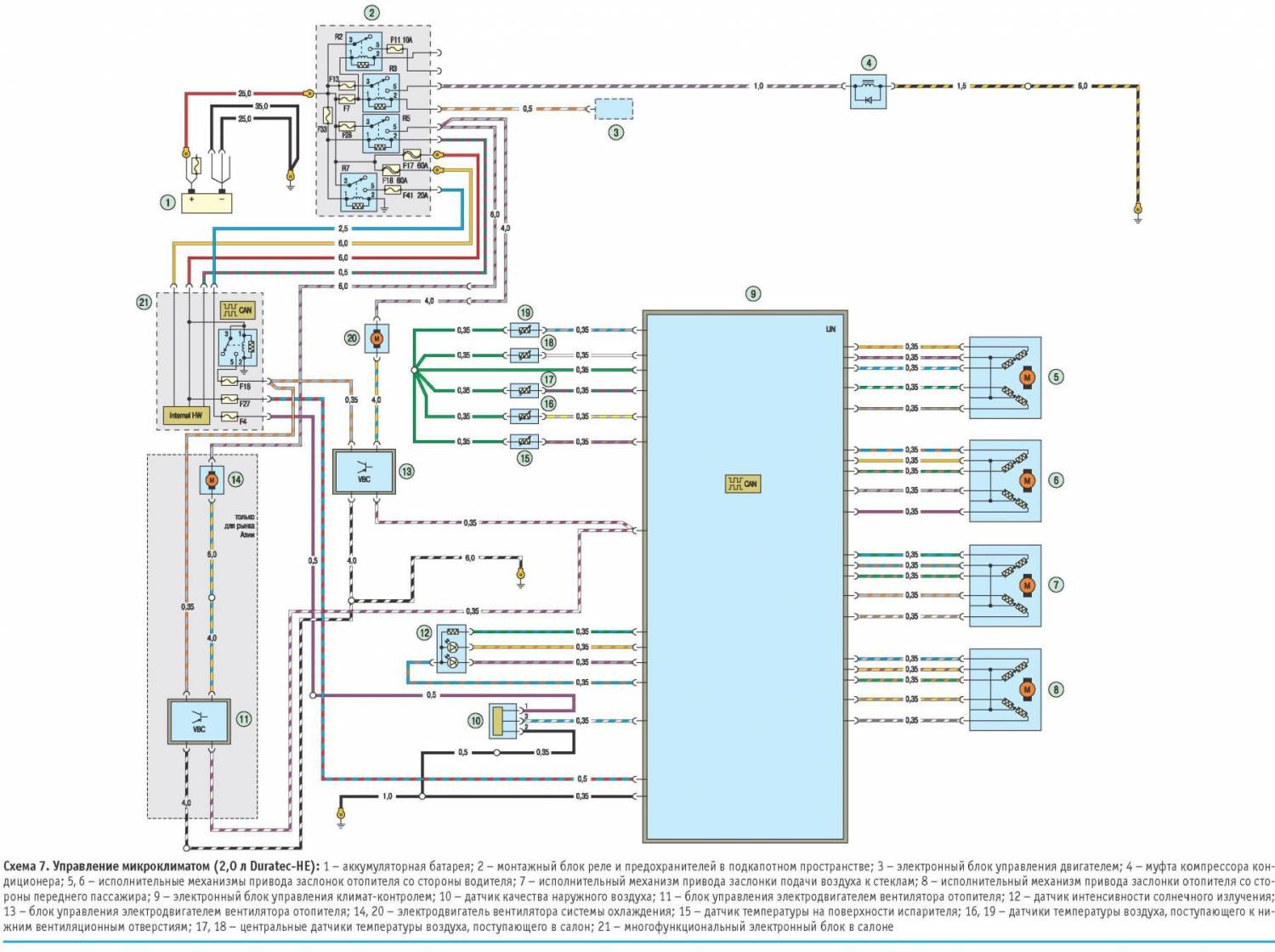

Управління мікрокліматом авто

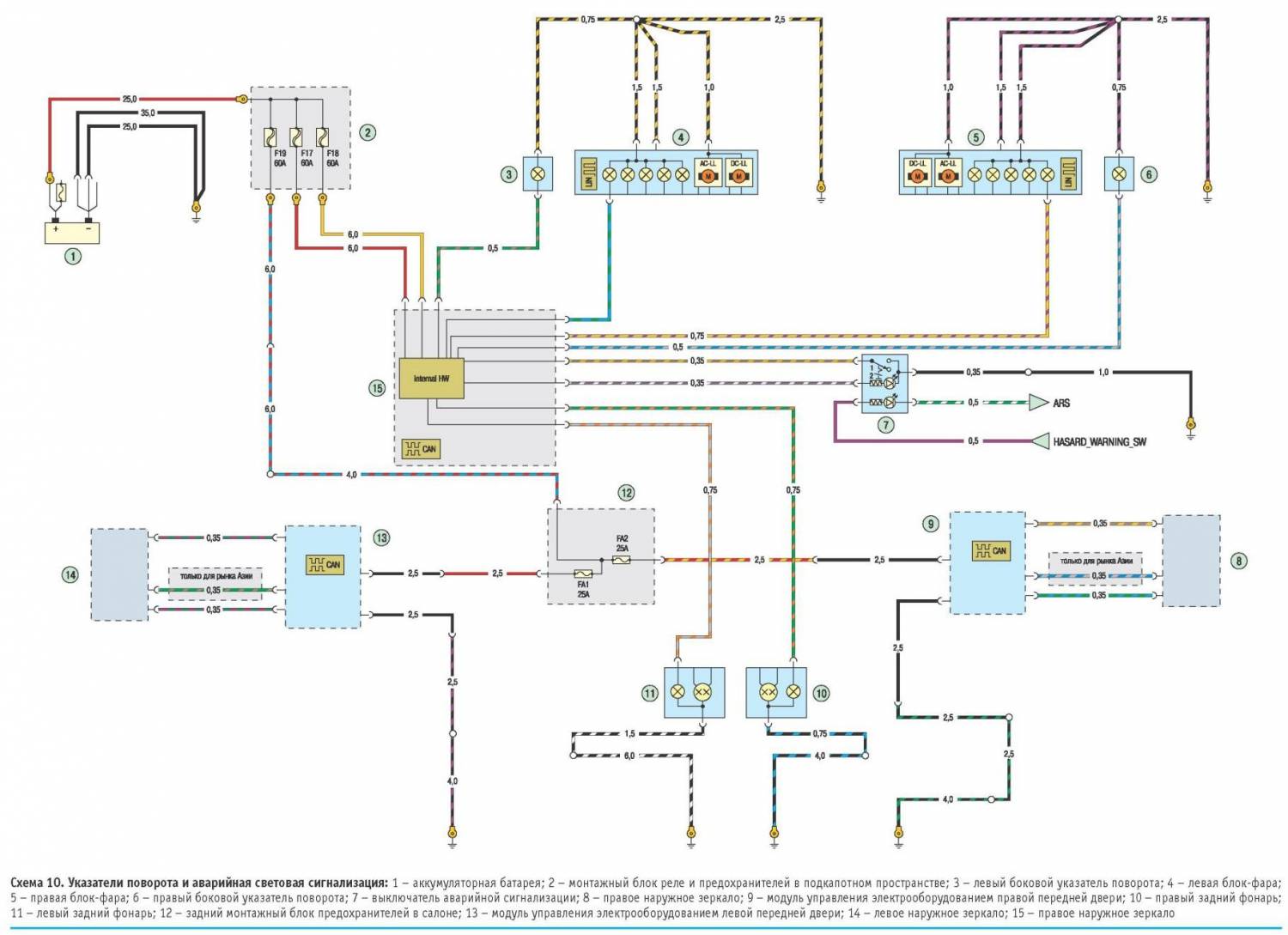

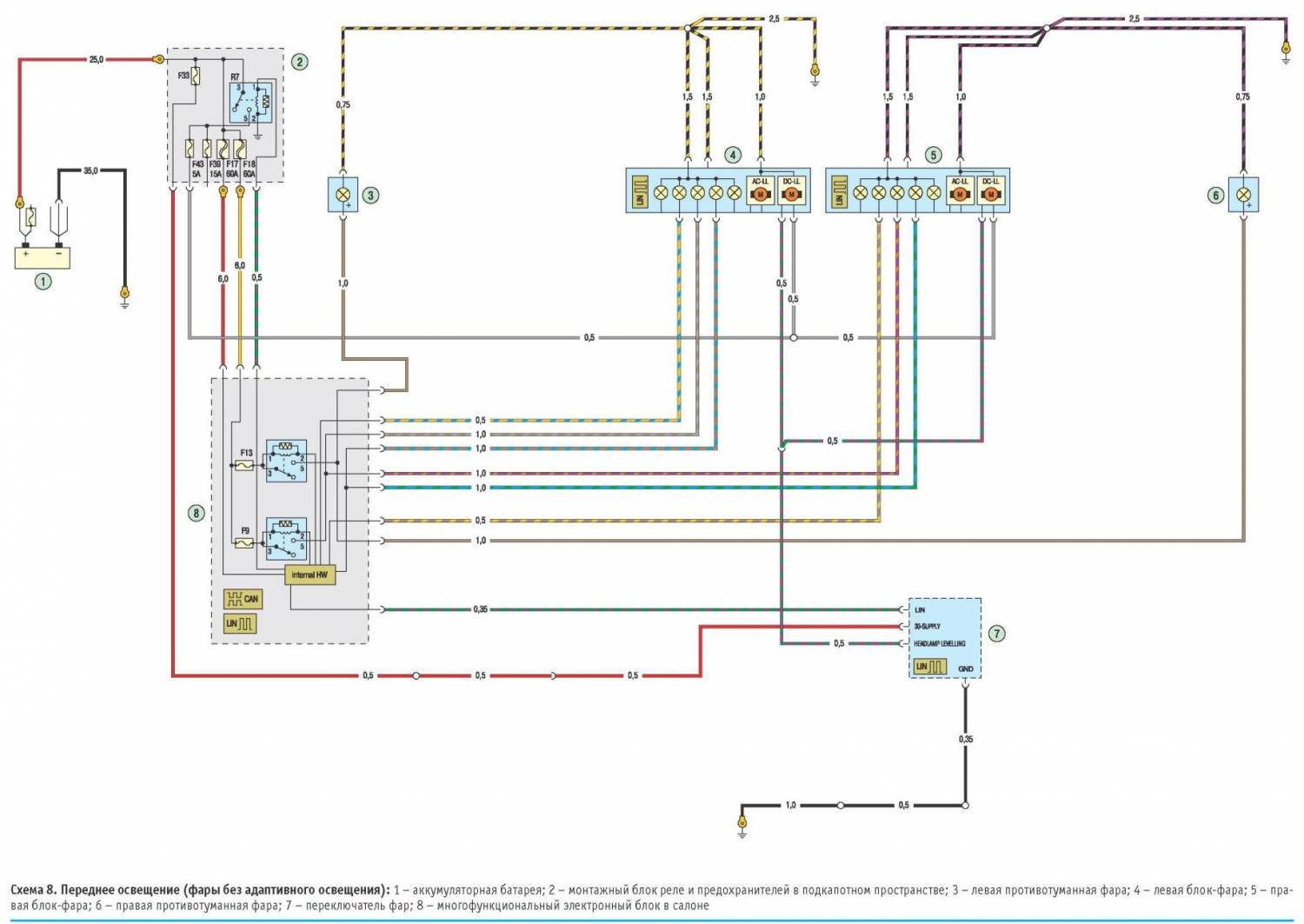

Підключення передніх фар

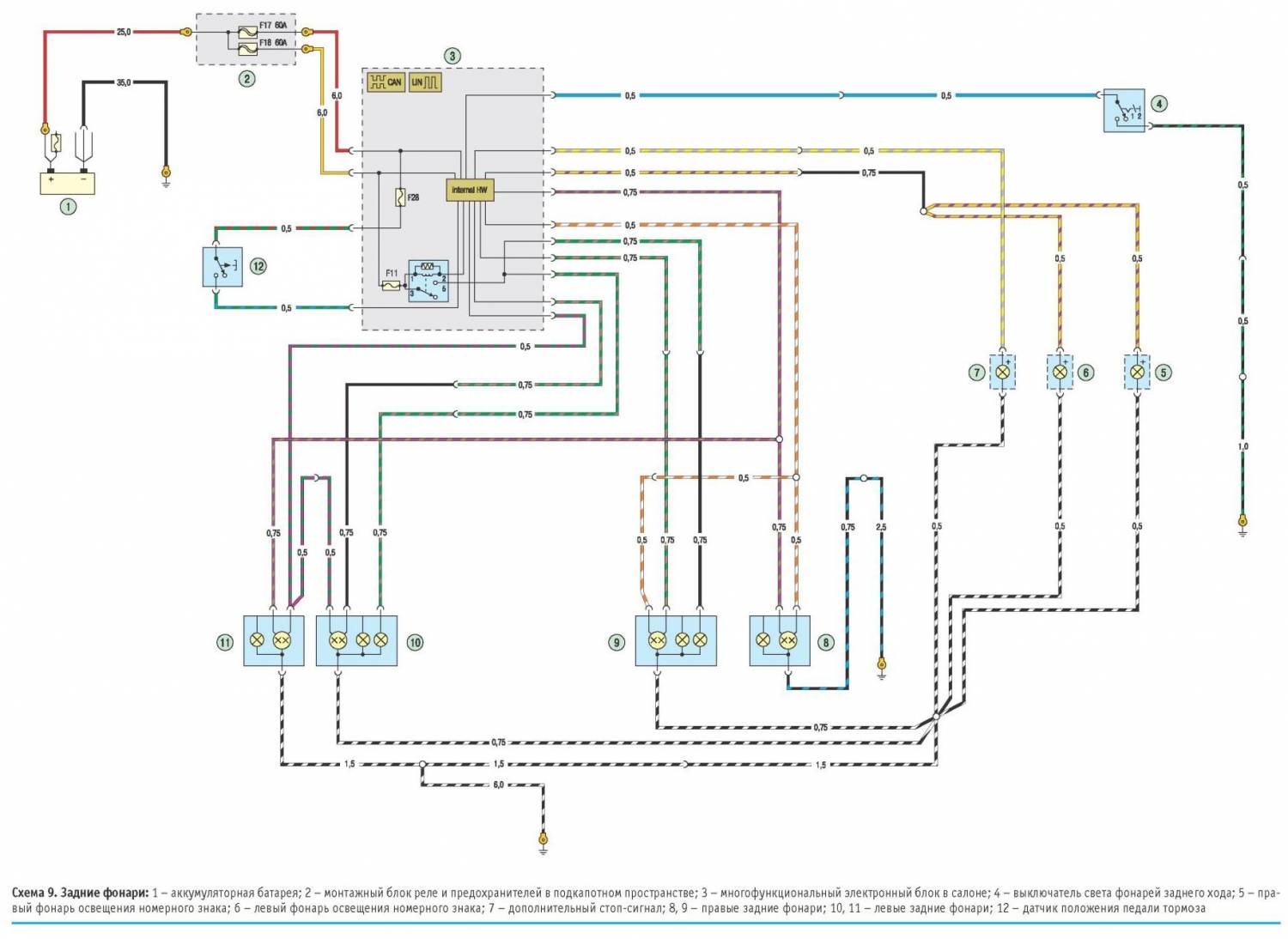

Інші фари Форд Мондео

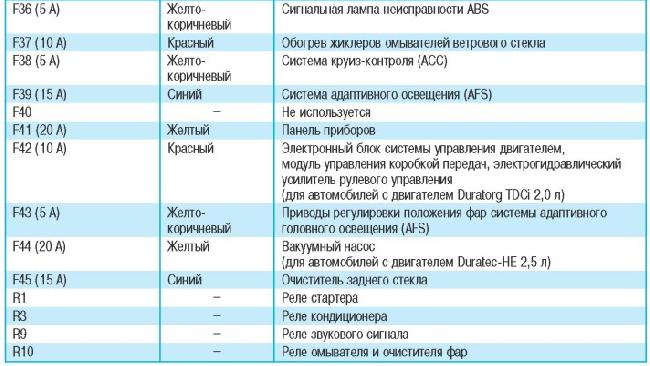

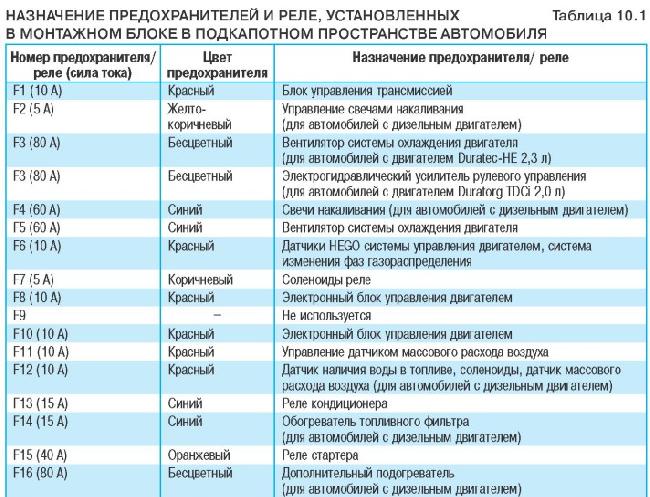

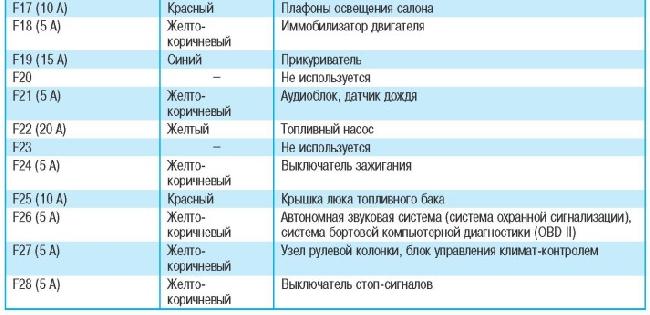

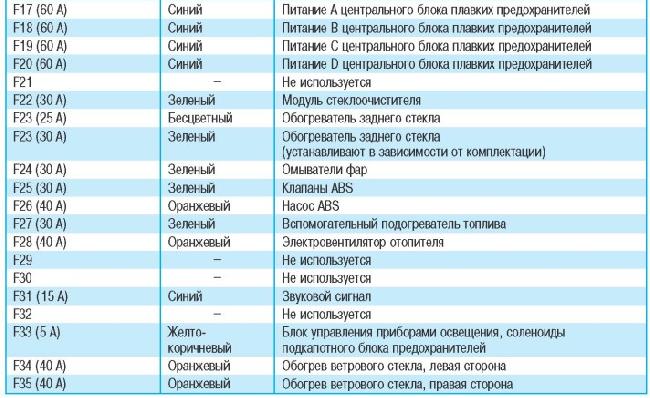

Запобіжники та реле FORD MONDEO

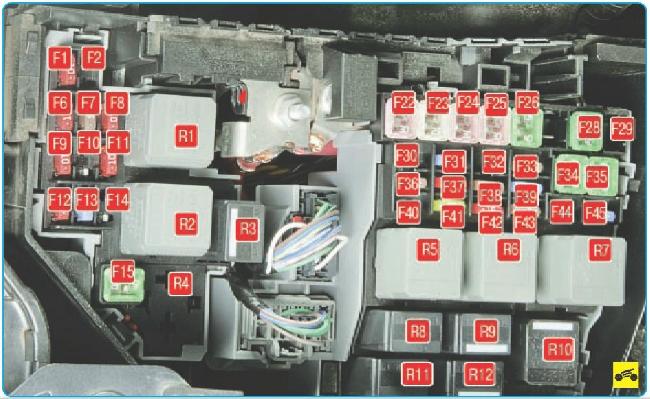

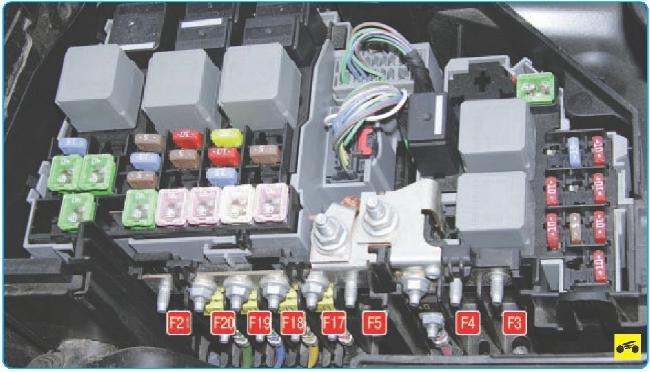

Розташування запобіжників та реле у монтажному блоці, встановленому у підкапотному просторі

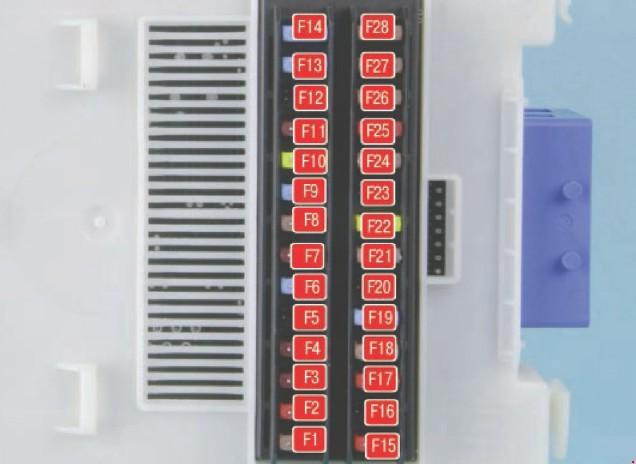

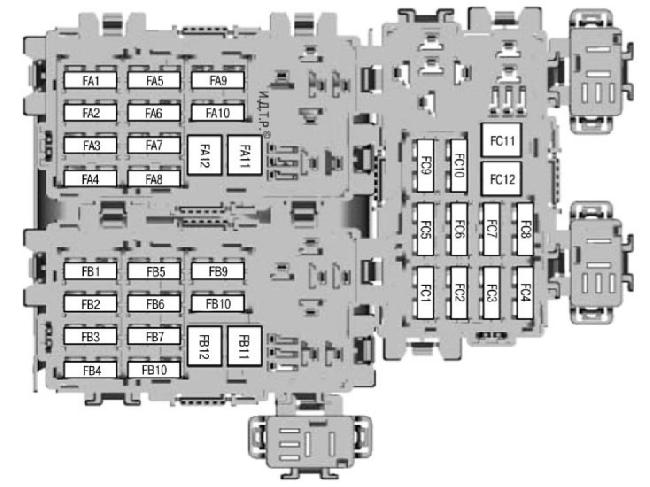

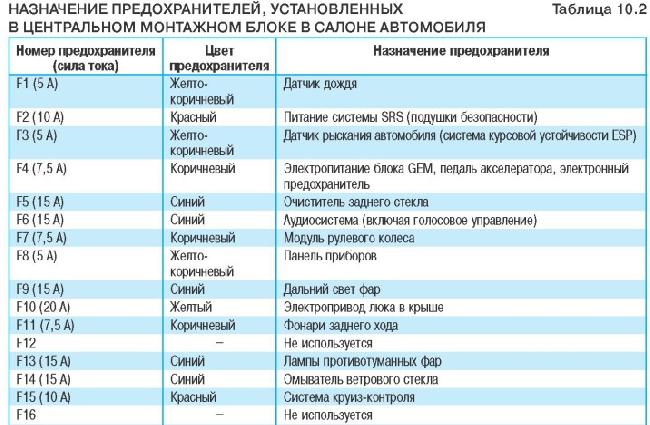

Запобіжники у центральному монтажному блоці, розташованому в салоні

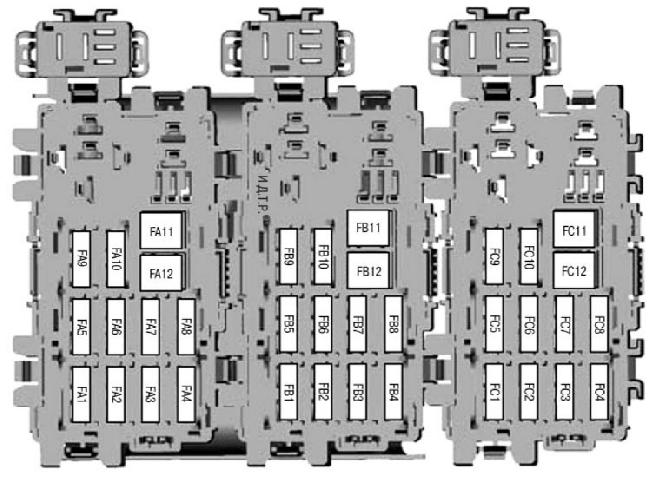

Розташування запобіжників у задньому монтажному блоці, встановленому у багажному відділенні автомобілів з кузовами седан та хетчбек
Запобіжники в задньому монтажному блоці, у багажному відділенні автомобілів з кузовом універсал
