Схема автомобиля — Форд Мондео с 2007 г.

   Цветные схемы высококачественные электрооборудования Форд Мондео с 2007 г. В данном материале показана электросхема легкового автомобиля FORD MONDEO. Система управление двигателями, запуск двигателя и зарядка аккумуляторной батареи, система охлаждения двигателей, диагностический разъем, центральный замок, привод стеклоподъемников, фонари заднего хода, передние и задние противотуманные фары, габаритные огни и огни освещения номерного знака, указатели поворотов и аварийная сигнализация, а также остальные системы и электропроводка для соединения всех этих узлов.

Реклама

Схемы электрооборудования Форд Мондео

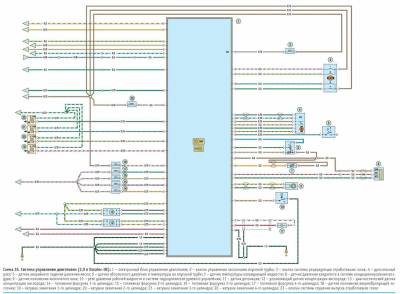

Система управления двигателем — подключение

Схема автомобиля — Форд Мондео с 2007 г.

Схема автомобиля — Форд Мондео с 2007 г.

Схема автомобиля — Форд Мондео с 2007 г.

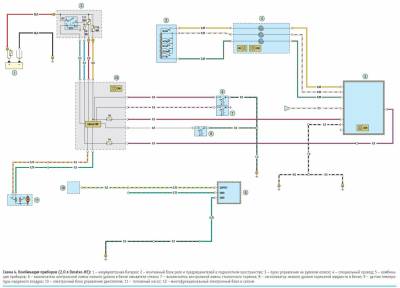

Схема комбинации приборов

Схема автомобиля — Форд Мондео с 2007 г.

Система ABS Мондео

Схема автомобиля — Форд Мондео с 2007 г.

Рулевое управление

Схема автомобиля — Форд Мондео с 2007 г.

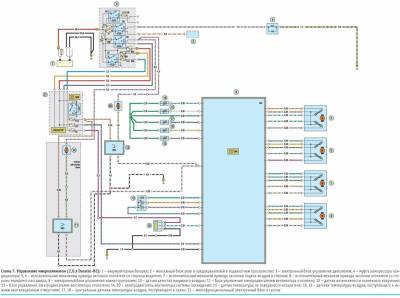

Управление микроклиматом авто

Схема автомобиля — Форд Мондео с 2007 г.

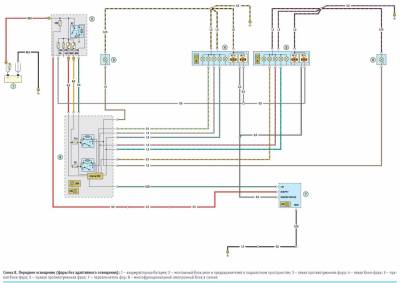

Подключение передних фар

Схема автомобиля — Форд Мондео с 2007 г.

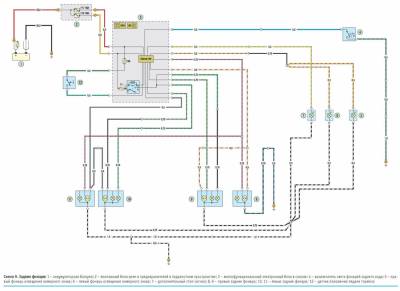

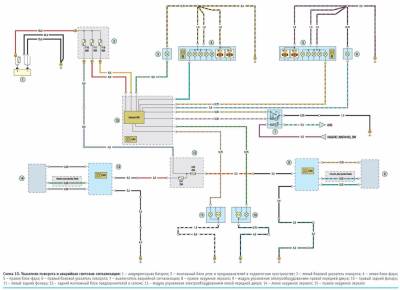

Другие фары Форд Мондео

Схема автомобиля — Форд Мондео с 2007 г.

Схема автомобиля — Форд Мондео с 2007 г.

Предохранители и реле FORD MONDEO

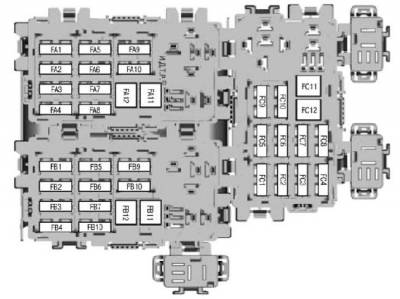

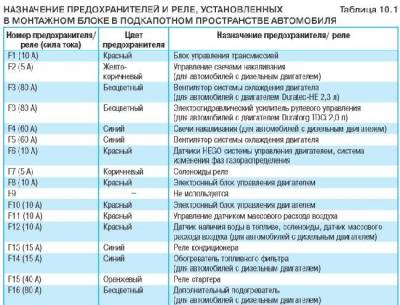

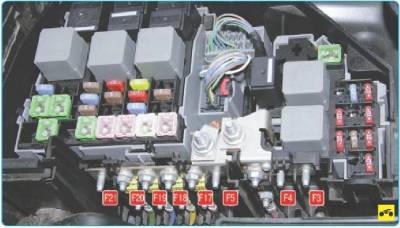

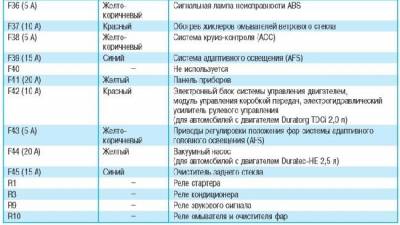

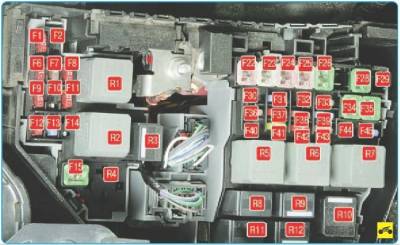

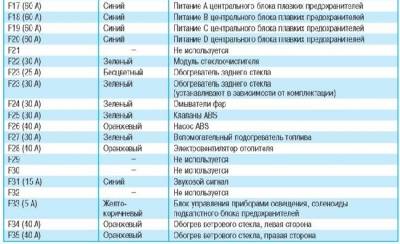

Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве

Схема автомобиля — Форд Мондео с 2007 г.

Схема автомобиля — Форд Мондео с 2007 г.

Схема автомобиля — Форд Мондео с 2007 г.

Схема автомобиля — Форд Мондео с 2007 г.

Схема автомобиля — Форд Мондео с 2007 г.

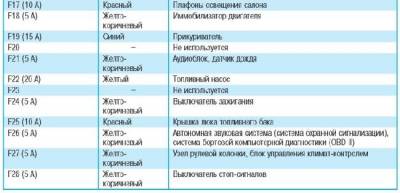

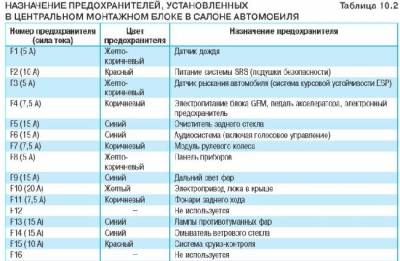

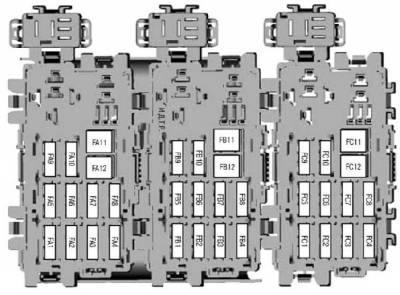

Предохранители в центральном монтажном блоке, расположенном в салоне

Схема автомобиля — Форд Мондео с 2007 г.

Схема автомобиля — Форд Мондео с 2007 г.

Схема автомобиля — Форд Мондео с 2007 г.

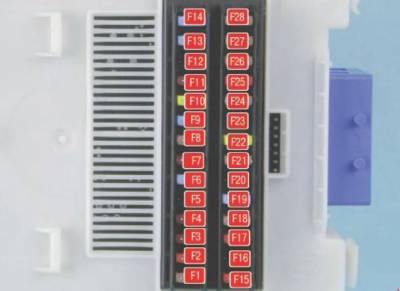

Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовами седан и хэтчбек

Схема автомобиля — Форд Мондео с 2007 г.

Предохранители в заднем монтажном блоке, в багажном отделении автомобилей с кузовом универсал

Схема автомобиля — Форд Мондео с 2007 г.

Реклама

Частые вопросы: предохранители и реле Форд Мондео с 2007 г.

Где находится блок предохранителей на Форд Мондео с 2007 г.?

Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Форд Мондео с 2007 г. — в разделе о расположении блоков.

Не работает стеклоподъёмник на Форд Мондео с 2007 г. — какой предохранитель проверить?

Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.

Реклама

Почему перегорают предохранители один за другим на Форд Мондео с 2007 г.?

В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.

Где посмотреть схему предохранителей Форд Мондео с 2007 г.?

Схема и таблица предохранителей Форд Мондео с 2007 г. — на этой странице: Схемы электрооборудования Форд Мондео, Предохранители и реле FORD MONDEO. Сохраните страницу — номиналы соответствуют штатной комплектации.

Сколько блоков предохранителей на Форд Мондео с 2007 г.?

На Форд Мондео с 2007 г. обычно два блока: салонный и подкапотный, как указано в разделе «Схемы электрооборудования Форд Мондео». Третий блок в багажнике — только если он есть в перечне на этой странице.

Реклама

Можно ли ставить предохранитель большего номинала на Форд Мондео с 2007 г.?

Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Форд Мондео с 2007 г. и может привести к оплавлению жгута. Ставьте только значение из таблицы.

Что означает номинал и цвет предохранителя на Форд Мондео с 2007 г.?

В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.

Как проверить реле на Форд Мондео с 2007 г.?

Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
