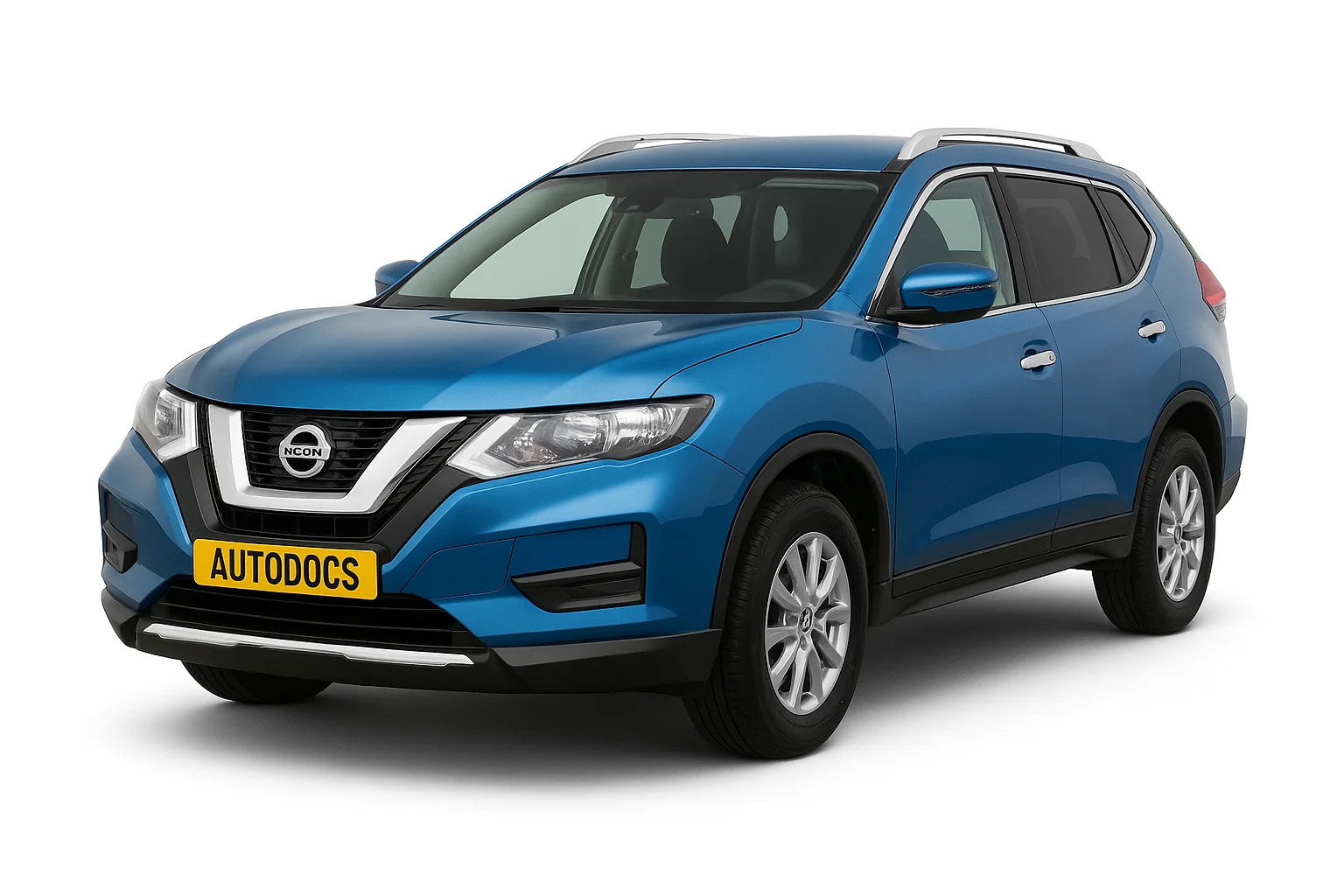

Nissan X-Trail T32 представляє 3 покоління х треїл. Випускався в 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 як з бензиновими так і дизельними двигунами. За цей час модель пройшла рестайлінг. У даному матеріалі ви знайдете опис запобіжників та реле Ніссан Х Трейл Т32 зі схемами блоків та місцями їх розташування. Виділимо запобіжник прикурювача.
Кількість елементів у блоках та їх розшифровка може відрізнятись від представленого та залежить від року випуску та оснащення Вашого автомобіля. Звіряйте опис зі своїми схемами на кришці блоку.
Зміст
Блоки в салоні
Вони знаходяться у торці панелі приладів з обох боків.
Лівий блок (основний)
Для доступу необхідно прибрати захисну кришку.
Фото – приклад (перевернене зображення)
Схема
Опис
| 1 | 15А Покажчики повороту, аварійна сигналізація (блок кузовної електроніки (BCM)) |
| 2 | 5А Блок керування повним приводом |
| 3 | 20А Центральний замок (блок кузовної електроніки (BCM)) |
| 4 | 15А Задній склоочисник (блок кузовної електроніки (BCM)) |
| 5 | 20А Центральний замок (блок кузовної електроніки (BCM)) |
| 6 | 10А Блок управління повним приводом, діагностичний роз'єм, паркувальне гальмо |
| 7 | 10А Блок кузовної електроніки (BCM) |
| 8 | 5А Перемикач муфти зчеплення |
| 9 | 1А Антена протиугінної системи Nissan (NATS) |
| 10 | 10А Вимикач стоп-сигналу |
| 11 | 20А Аудіосистема |
| 12 | 10А Сабвуфер (опціональний роз'єм) |
| 13 | 10А Комбінація приладів |
| 14 | 5А Блок кузовної електроніки (BCM), блок керування сиреною |
| 15 | 20А Аудіосистема, блок керування навігацією, система кругового огляду |
| 16 | 20А Аудіосистема, блок керування навігацією, система кругового огляду |
| 17 | 15А Мотор обігрівача, кондиціонер |
| 18 | 10А Запасний запобіжник |
| 19 | 20А Прикурювач |
| 20 | 10А Кондиціонер, педаль гальма, вимикач стоп-сигналу (R9M), блок керування дзеркалами |
| 21 | 10А ABS, блок керування ABS, система динамічного контролю стійкості автомобіля (VDC) |
| 22 | 10А Підігрів дзеркал |
| 23 | 15А Обігрів заднього скла |
| 24 | 15А Обігрів заднього скла |
| 25 | 20А Реле освітлення салону (блок кузовної електроніки (BCM)), опціональний роз'єм |
| 26 | 5А Блок керування навігацією, коректор фар, аудіосистема |
| 27 | 15А Мотор обігрівача, кондиціонер, реле Bypass |
| 28 | 15А Підігрів передніх сидінь |
| 29 | 10А DC/DC перетворювач |
| 30 | 10А Вимикач стоп-сигналу. датчик кута повороту рульового колеса, блок управління Sonar, блок управління ESP, блок управління повним приводом, діагностичний роз'єм, аудіосистема, блок управління навігацією, система кругового огляду Around View Monitor, гальмо паркування. модуль шасі, дзеркало з автоматичним затемненням, опціональний роз'єм, комбінований перемикач, реле підігріву палива. датчик дистанції, передня камера, реле PTC: 1, 2, 3 |
| 31 | 5А Комбінація приладів, діод |
| 32 | 10А Подушки безпеки |
| 33 | 15А Омивач скла, комбінований перемикач |
За прикурювач відповідає запобіжник номер 19 на 20А.
Окремі елементи реле знаходяться зі зворотного боку блоку: Запалювання, Опалювач, Обігрів заднього скла, Допоміжне реле.
Правий блок
Є переважно в автомобілях із системою старт-стоп.
Схема
Позначення
| 54 | 10А Датчик кута повороту кермового колеса |
| 55 | 10А Діод |
| 56 | 10А Аудіосистема, система кругового огляду Around View Monitor, датчик дистанції, передня камера |
| 57 | 10А Блок управління двигуном, блок управління коробкою, датчик діапазону трансмісії, блок запобіжників у моторному відсіку, датчик нейтрального положення, датчик первинної швидкості, датчик вторинної швидкості, датчик обертів, вимикач задньої швидкості |
| 58 | Не використовується |
| 59 | 10А Кондиціонер |
| 60 | 10А ABS, блок керування ABS, система динамічного контролю стійкості автомобіля (VDC) |
| 61 | Не використовується |
| 62 | Не використовується |
| 63 | 20А Аудіосистема, блок керування навігацією, система кругового огляду Around View Monitor |
| 64 | Не використовується |
- R1 – Допоміжне реле
- R2 – Запалювання
Блоки під капотом
У моторному відсіку передбачено 4 блоки із запобіжниками. 2 монтажні блоки знаходяться поряд з акумулятором, запобіжники високої потужності на клемі акумулятора та за бампером збоку під фарою ще один додатковий.
Блок А
Приклад виконання
Схема
Розшифровка
| 81 | 10А Блок керування двигуном |
| 82 | 15А Блок керування двигуном, |
| 83 | 15А Дросельна заслінка, блок керування двигуном, клапан адсорбера (EVAP), датчик масової витрати повітря, котушки запалювання, головне реле, випускний клапан, впускний клапан, паливний насос високого тиску, форсунки, блок запобіжників у моторному відсіку, датчик співвідношення повітря, паливо, підігрівач палива, датчик наявності води в паливі, обхідний клапан охолоджуючої рідини |
| 84 | 10А Блок керування двигуном, клапан впускного колектора, випускний клапан грм, впускний клапан грм, проміжний клапан грм |
| 85 | 15А Датчик співвідношення повітря паливо, кисневий датчик, що підігрівається, клапан турбонаддува, блок управління двигуном, блок управління свічками розжарювання |
| 86 | 15А Форсунки, котушки запалювання, блок запобіжників |
| 87 | 15А Реле компресора кондиціонера |
| 88 | Не використовується |
| 89 | Не використовується |
| 90 | 30А Реле переднього склоочисника, мотор переднього склоочисника |
| 91 | 20А Реле паливного насосу |
| 92 | Не використовується |
| 93 | 10А Блок керування двигуном, блок керування коробкою, датчик діапазону трансмісії, блок запобіжників у моторному відсіку, датчик нейтрального положення, датчик первинної швидкості, датчик вторинної швидкості, датчик оборотів, датчик заднього ходу / нейтральної передачі |
| 94 | Не використовується |
| 95 | 5А Блок блокування рульового колеса |
| 96 | 10А Реле повторного запуску (старт-стоп) |
| 97 | 10А Передній правий комбінований ліхтар, передній лівий комбінований ліхтар, компресор, датчик діапазону трансмісії, блок запобіжників у моторному відсіку, датчик нейтрального положення, вимикач задньої швидкості, датчик заднього ходу/нейтральної передачі |
Блок Б
Схема
Таблиця з описом
| 41 | 15А Звуковий сигнал |
| 42 | 30А R9M: Реле PTC 2 |
| 43 | 30А R9M: Реле PTC 3 |
| 44 | 30А R9M: Реле PTC 1 |
| 45 | 30А Паркувальне гальмо |
| 46 | 30А Опціональний роз'єм |
| 47 | 15А Звуковий сигнал |
| 48 | 30А Паркувальне гальмо |
| F | 50А ESP |
| 50А R9M: Склопідйомники, люк, шторка, електропривод сидінь | |
| G | 30А ABS |
| H | 50А ESP |
| 30А R9M: Реле вентилятора системи охолодження двигуна | |
| I | 30А Стартер |
| 50А R9M: ESP | |
| J | 30А Електропривод дверей багажника |
| 50А R9M: ESP | |
| K | 40А ABS |
| 30А R9M: Реле вентилятора системи охолодження двигуна | |
| L | 30А Стартер, блок запобіжників (E14) |
| M | 50А Склопідйомники, люк, шторка, електропривод сидінь |
| 40А R9M: ABS |
Блок за бампером
Фото приклад та схема зі зворотного боку кришки
| HEATED SCREEN | Обігрів скла |
| H/LAMP WASHER RELAY | Реле омивачів фар |
| ANTI THEFT HORN RELAY | Реле звукового сигналу протиугінної системи |
| HEATED FRONT SCREEN RELAY | Реле обігріву лобового скла |
Блок на акумуляторі
Розташований на плюсовій клемі акумуляторної батареї, тому цей блок можуть називати просто – клема плюсова і складається із запобіжників виконаних у вигляді плавкої вставки високої потужності.
Схема
Призначення
| A | 450А Генератор, стартер (QR, MR), реле повторного запуску (старт-стоп), запобіжник № F (ESP) |
| B | 100А Генератор, стартер, реле повторного запуску (старт-стоп), запобіжник № F (ESP) |
| 450А Генератор, стартер, реле повторного запуску (старт-стоп), запобіжник № F (ESP) | |
| C | 100А Запалювання, блок запобіжників у салоні |
| D | 80А Блок запобіжників у моторному відсіку №3 |
| 100А Блок запобіжників, блок запобіжників (E137 – термоплунжер (двигун R9M)) | |
| E | 100А Блок запобіжників у салоні |
| 50А Блок запобіжників у моторному відсіку №2 (F116) | |
| U | 100А Блок запобіжників у моторному відсіку №2 (F116), №3, запалювання |
| V | 100А ESP |
