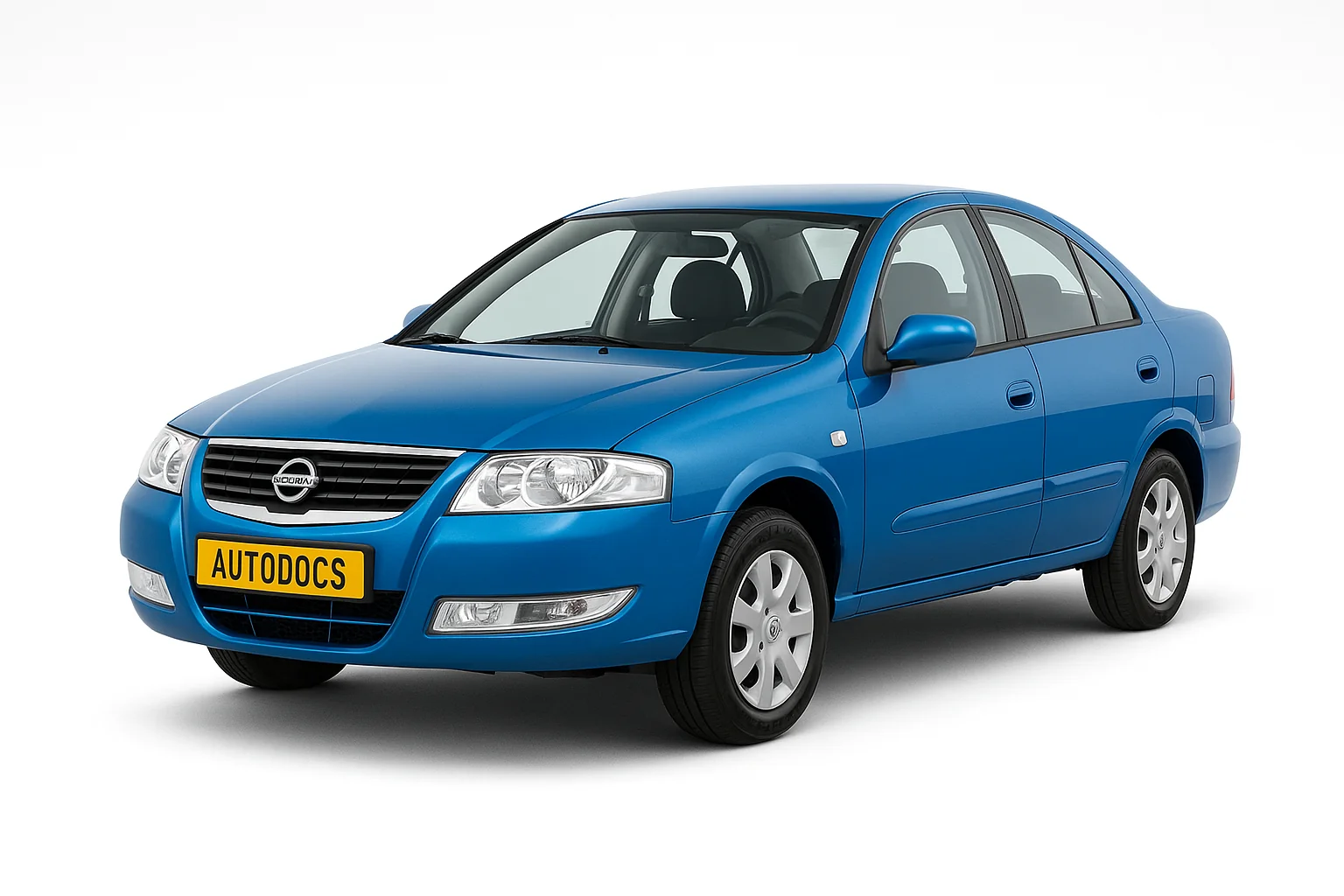

Одні відносять Nissan Almera Classic до третього покоління Альмера, інші до рестайлінгової моделі 2-го покоління. В обох випадках є своя правда. Так як вона створена на платформі попереднього покоління, має доопрацьований кузов з маркуванням B10 і змінену систему підвіски. Розроблялася спеціально для Росії. Роки випуску: 2006, 2007, 2008, 2009, 2010, 2011, 2012 і 2013. Ми пропонуємо ознайомитися з описом блоків запобіжників і реле нісан альмера класик, а також їх фотографіями, схемами та розшифровкою елементів.
Зміст
Місця розташування блоків
У даній моделі передбачені 3 блоки із запобіжниками та реле. Основний знаходиться в салоні, два інших у моторному відсіку.
Схема
Блок в салоні альмера класик
Він розташований на панелі приладів з лівого боку, за невеликим ящиком.
Схема
Опис
| 1 | 15А Електродвигун обігрівача |
| 2 | 15А Електродвигун обігрівача |
| 3 | Резерв |
| 4 | 10А Покажчики повороту |
| 5 | 10А Комбінація приладів та ліхтарі світла заднього ходу |
| 6 | 10А Антиблокувальна система гальм |
| 7 | 20А Склоочисники |
| 8 | 10А Обігрів передніх сидінь |
| 9 | 15А Паливний насос |
| 10 | 10А Додаткові споживачі |
| 11 | 20А Обігрів заднього скла |
| 12 | Резерв |
| 13 | 10А Фари |
| 14 | 10А Форсунки системи упорскування палива |
| 15 | 10А Комбінація приладів, годинник |
| 16 | 15А Прикурювач |
| 17 | 10А Зовнішні дзеркала заднього виду |
| 18 | 10А Плафон освітлення салону |
| 19 | 15А Замки дверей |
| 20 | 10А Стоп-сигнали |
| 21 | 10А Автомагнітола |
| 22 | 10А Система керування двигуном |
| 23 | 10А Подушки безпеки |
| 24 | 10А Кондиціонер |
| 25 | 10А Система керування автоматичною коробкою передач |
| 26 | 10А Система запалювання |
За прикурювач відповідає запобіжник номер 16 на 15А.
Реле лицьової частини
- реле склопідйомників;
- реле заднього протитуманного ліхтаря;
- реле центрального замку
Реле тильного боку
- реле системи кондиціювання;
- 1-е реле запалювання;
- 2-ге реле запалювання;
- реле додаткового встаткування.
Запобіжники та реле під капотом
Блок із запобіжниками
Він розташований з лівого боку від акумуляторної батареї. На кришці буде нанесено актуальну схему з описом.
Загальна схема
Призначення
- Резерв
- Резерв
- Резерв
- 15А Звуковий сигнал
- 15А Дросельна заслінка
- 10А Габаритні вогні
- 10А Система керування двигуном
- Резерв
- 15А Котушки запалювання
- 30А Ланцюг замку запалювання
- 20А Антиблокувальна система гальм
- 20А Антиблокувальна система гальм
- 20А Антиблокувальна система гальм
- 65А 1-й головний запобіжник
- Резерв
- Резерв
- 15А Обігрів вітрового скла
- 5А Антиблокувальна система гальм
- 10А Задній протитуманний ліхтар
- 20А Комбінація приладів
- 15А Протитуманні фари
- 15А Далеке світло фар
- 15А Близьке світло фар
- 100А Генератор
- 30А 1-й електродвигун вентилятора радіатора
- 30А 2-й електродвигун вентилятора радіатора
- 30А Склопідйомник
- Резерв
- 65А 2-й головний запобіжник
Кількість елементів та їх номінал може відрізнятись від даної інформації та залежить від року випуску та електро оснащеності вашої альмери класик.
Блок із реле
Він знаходиться біля правого крила машини, поруч із бочком рідини, що омиває.
Фото – схема
Розшифровка
| 1 | Реле ближнього світла фар |
| 2 | Реле протиугінної сигналізації |
| 3 | Реле далекого світла фар |
| 4 | 2-ге реле вентилятора радіатора |
| 5 | Діагностичний роз'єм ABS |
| 6 | 1-е реле вентилятора радіатора |
| 7 | Реле звукового сигналу |
| 8 | Реле кондиціонера |
| 9 | Реле автоматичної коробки передач |
| 10 | 3-тє реле вентилятора радіатора |
