Nissan X-Trail T32 reprezintă a 3-a generație X-Trail. A fost produs în anii 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, atât cu motoare pe benzină, cât și diesel. În acest timp, modelul a suferit un facelift. În acest material veți găsi descrierea siguranțelor și releelor pentru Nissan X-Trail T32, cu schemele cutiilor și locațiile acestora. Vom evidenția siguranța pentru brichetă.
Numărul elementelor din cutii și interpretarea acestora pot diferi de cele prezentate și depind de anul de fabricație și de dotarea vehiculului dumneavoastră. Verificați descrierea cu schemele proprii de pe capacul cutiei.
Cuprins
Cutiile din habitaclu
Acestea se află în capetele bordului, pe ambele părți.
Cutia din stânga (principală)
Pentru acces, trebuie îndepărtat capacul de protecție.
Publicitate
Foto – exemplu (imagine răsturnată)
Schema
Descriere
| 1 | 15A Semnalizatoare, avarie (unitatea de control al caroseriei (BCM)) |
| 2 | 5A Unitatea de control a tracțiunii integrale |
| 3 | 20A Închidere centralizată (unitatea de control al caroseriei (BCM)) |
| 4 | 15A Ștergător lunetă spate (unitatea de control al caroseriei (BCM)) |
| 5 | 20A Închidere centralizată (unitatea de control al caroseriei (BCM)) |
| 6 | 10A Unitatea de control a tracțiunii integrale, conector de diagnostic, frână de parcare |
| 7 | 10A Unitatea de control al caroseriei (BCM) |
| 8 | 5A Comutatorul ambreiajului |
| 9 | 1A Antena sistemului antifurt Nissan (NATS) |
| 10 | 10A Întrerupătorul luminilor de frână |
| 11 | 20A Sistem audio |
| 12 | 10A Subwoofer (conector opțional) |
| 13 | 10A Panoul de instrumente |
| 14 | 5A Unitatea de control al caroseriei (BCM), unitatea de control a sirenă |
| 15 | 20A Sistem audio, unitatea de control al navigației, sistem de vizualizare perimetrală |
| 16 | 20A Sistem audio, unitatea de control al navigației, sistem de vizualizare perimetrală |
| 17 | 15A Motorul ventilatorului de încălzire, aer condiționat |
| 18 | 10A Siguranță de rezervă |
| 19 | 20A Brichetă |
| 20 | 10A Aer condiționat, pedala de frână, întrerupătorul luminilor de frână (R9M), unitatea de control a oglinzilor |
| 21 | 10A ABS, unitatea de control ABS, sistemul dinamic de control al stabilității vehiculului (VDC) |
| 22 | 10A Încălzire oglinzi |
| 23 | 15A Încălzire lunetă spate |
| 24 | 15A Încălzire lunetă spate |
| 25 | 20A Releul iluminatului interior (unitatea de control al caroseriei (BCM)), conector opțional |
| 26 | 5A Unitatea de control al navigației, corector faruri, sistem audio |
| 27 | 15A Motorul ventilatorului de încălzire, aer condiționat, releu Bypass |
| 28 | 15A Încălzire scaune față |
| 29 | 10A Convertor DC/DC |
| 30 | 10A Întrerupătorul luminilor de frână. senzorul unghiului de rotație al volanului, unitatea de control Sonar, unitatea de control ESP, unitatea de control a tracțiunii integrale, conector de diagnostic, sistem audio, unitatea de control al navigației, sistemul de vizualizare perimetrală Around View Monitor, frâna de parcare. modul șasiu, oglindă cu ecranizare automată, conector opțional, comutator combinat, releul încălzitorului de combustibil. senzor distanță, cameră frontală, relee PTC: 1, 2, 3 |
| 31 | 5A Panoul de instrumente, diodă |
| 32 | 10A Airbag-uri |
| 33 | 15A Spălător parbriz, comutator combinat |
Pentru brichetă răspunde siguranța numărul 19 de 20A.
Elementele individuale ale releelor se află pe partea inversă a cutiei: Contact, Încălzire, Încălzire lunetă spate, Releu auxiliar.
Cutiile din dreapta
Este prezentă în principal în vehiculele cu sistem start-stop.
Publicitate
Schema
Denumire
| 54 | 10A Senzorul unghiului de rotație al volanului |
| 55 | 10A Diodă |
| 56 | 10A Sistem audio, sistemul de vizualizare perimetrală Around View Monitor, senzor distanță, cameră frontală |
| 57 | 10A Unitatea de control al motorului, unitatea de control al cutiei de viteze, senzorul domeniului de transmisie, cutia de siguranțe din compartimentul motor, senzorul poziției neutre, senzorul vitezei primare, senzorul vitezei secundare, senzorul turației, întrerupătorul vitezei de marșarier |
| 58 | Nu se utilizează |
| 59 | 10A Aer condiționat |
| 60 | 10A ABS, unitatea de control ABS, sistemul dinamic de control al stabilității vehiculului (VDC) |
| 61 | Nu se utilizează |
| 62 | Nu se utilizează |
| 63 | 20A Sistem audio, unitatea de control al navigației, sistemul de vizualizare perimetrală Around View Monitor |
| 64 | Nu se utilizează |
- R1 – Releu auxiliar
- R2 – Contact
Cutiile sub capotă

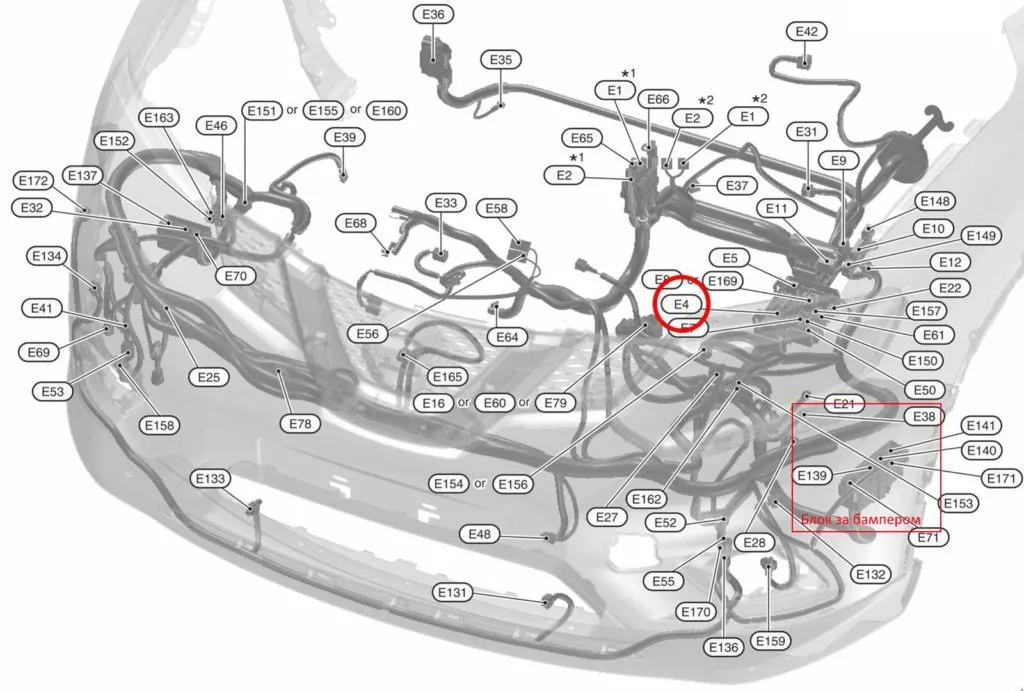

În compartimentul motor sunt prevăzute 4 cutii cu siguranțe. 2 cutii de montaj se află lângă baterie, siguranțele de mare putere pe borna bateriei și încă una suplimentară în spatele barei de protecție, lateral sub far.
Cutia A
Exemplu de configurație
Schema
Publicitate
Interpretare
| 81 | 10A Unitatea de control al motorului |
| 82 | 15A Unitatea de control al motorului, |
| 83 | 15A Clapetă de accelerație, unitatea de control al motorului, supapa de adsorbție (EVAP), senzorul debitului masic de aer, bobine de inductanță, releu principal, supapă de evacuare, supapă de admisie, pompă de combustibil de înaltă presiune, injectoare, cutia de siguranțe din compartimentul motor, senzorul raportului aer-combustibil, încălzitor combustibil, senzor prezență apă în combustibil, supapă de bypass lichid de răcire |
| 84 | 10A Unitatea de control al motorului, supapa galeriei de admisie, supapa de evacuare a distribuției, supapa de admisie a distribuției, supapa intermediară a distribuției |
| 85 | 15A Senzorul raportului aer-combustibil, senzorul de oxigen încălzit, supapa de supraalimentare, unitatea de control al motorului, unitatea de control a bujiilor incandescente |
| 86 | 15A Injectoare, bobine de inductanță, cutia de siguranțe |
| 87 | 15A Releul compresorului de aer condiționat |
| 88 | Nu se utilizează |
| 89 | Nu se utilizează |
| 90 | 30A Releul ștergătorului parbriz, motorul ștergătorului parbriz |
| 91 | 20A Releul pompei de combustibil |
| 92 | Nu se utilizează |
| 93 | 10A Unitatea de control al motorului, unitatea de control al cutiei de viteze, senzorul domeniului de transmisie, cutia de siguranțe din compartimentul motor, senzorul poziției neutre, senzorul vitezei primare, senzorul vitezei secundare, senzorul turației, senzorul de marșarier / poziție neutră |
| 94 | Nu se utilizează |
| 95 | 5A Unitatea de blocare a volanului |
| 96 | 10A Releul de repornire (start-stop) |
| 97 | 10A Blocul optic dreapta față, blocul optic stânga față, compresor, senzorul domeniului de transmisie, cutia de siguranțe din compartimentul motor, senzorul poziției neutre, întrerupătorul vitezei de marșarier, senzorul de marșarier / poziție neutră |
Cutia B
Schema
Tabel cu descriere
| 41 | 15A Claxon |
| 42 | 30A R9M: Releu PTC 2 |
| 43 | 30A R9M: Releu PTC 3 |
| 44 | 30A R9M: Releu PTC 1 |
| 45 | 30A Frână de parcare |
| 46 | 30A Conector opțional |
| 47 | 15A Claxon |
| 48 | 30A Frână de parcare |
| F | 50A ESP |
| 50A R9M: Geamuri electrice, trapă, perdea, acționare electrică scaune | |
| G | 30A ABS |
| H | 50A ESP |
| 30A R9M: Releul ventilatorului sistemului de răcire a motorului | |
| I | 30A Demaror |
| 50A R9M: ESP | |
| J | 30A Acționare electrică portbagaj |
| 50A R9M: ESP | |
| K | 40A ABS |
| 30A R9M: Releul ventilatorului sistemului de răcire a motorului | |
| L | 30A Demaror, cutia de siguranțe (E14) |
| M | 50A Geamuri electrice, trapă, perdea, acționare electrică scaune |
| 40A R9M: ABS |
Cutia din spatele barei de protecție
Publicitate
Exemplu foto și schema de pe partea inversă a capacului
| HEATED SCREEN | Încălzire parbriz |
| H/LAMP WASHER RELAY | Releul spălătorilor farurilor |
| ANTI THEFT HORN RELAY | Releul claxonului sistemului antifurt |
| HEATED FRONT SCREEN RELAY | Releul încălzirii parbrizului |
Cutia de pe baterie
Este amplasată pe borna pozitivă a bateriei, prin urmare această cutie poate fi numită simplu – bornă pozitivă și constă din siguranțe realizate sub formă de inserții fuzibile de mare putere.
Schema
Atribuire
| A | 450A Generator, demaror (QR, MR), releu de repornire (start-stop), siguranța nr. F (ESP) |
| B | 100A Generator, demaror, releu de repornire (start-stop), siguranța nr. F (ESP) |
| 450A Generator, demaror, releu de repornire (start-stop), siguranța nr. F (ESP) | |
| C | 100A Contact, cutia de siguranțe din habitaclu |
| D | 80A Cutia de siguranțe din compartimentul motor nr. 3 |
| 100A Cutia de siguranțe, cutia de siguranțe (E137 – termoplunjer (motor R9M)) | |
| E | 100A Cutia de siguranțe din habitaclu |
| 50A Cutia de siguranțe din compartimentul motor nr. 2 (F116) | |
| U | 100A Cutia de siguranțe din compartimentul motor nr. 2 (F116), nr. 3, contact |
| V | 100A ESP |
