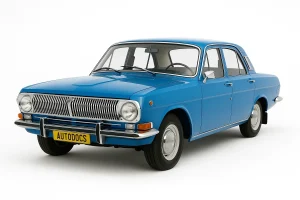

Радянський автомобіль середнього класу ГАЗ 24 "Волга" вироблявся з різними змінами та модифікаціями з 1966 по 1992 рік (Газ 24-10, 24-20 і т. д.). Відповідно і схем електрообладнання теж багато. У даному матеріалі ми опишемо загальне розташування електронних блоків управління, опис запобіжників та реле Газ 24 та його електросхему. Виділимо запобіжник, що відповідає за прикурювач, для пізніших моделей.
Умовні позначення елементів схеми електроустаткування:
В1 - датчик вказівника тиску олії;
В2 - датчик сигналізатора аварійного тиску масла;
В5 - датчик сигналізатора аварійного падіння рівня гальмівної рідини;
В7 - датчик покажчика температури охолоджуючої рідини;
08 - датчик сигналізатора перегріву рідини, що охолоджує;
В12 - датчик покажчика рівня палива;
013 - датчик вказівника рівня палива в правому баку (ГАЗ-33027);
В46 - датчик швидкості;
В57 - датчик включення-електромагнітної муфти вентилятора (встановлюється на частини двигунів ЗМЗ-4026, УМЗ-4215);
В68 - датчик-розподільник (ЗМЗ-4026 та УМЗ-4215);
D4 - блок управління ЕПХХ (ЗМЗ-4026 п УМЗ-4215);
D7 - блок управління антиблокувальною системою гальм (встановлюється на частини автомобілів);
D21 - пульт управління опалювально-вентиляційною установкою;
D27 - регулятор освітленості приладів;
D28 - блок управління електромагнітною муфтою вентилятора (встановлюється на частини двигунів ЗМЗ-4026 н УМЗ-4215);
Е1 - фара головного світла ліва;
Е2 - фара головного світла права;
Е9 - повторювач покажчика повороту лівий;
Е10 - повторювач покажчика повороту правий;
Е16 - плафон освітлення передніх сидінь кабіни;
Е18, Е19 - плафон освітлення вантажного салону автофургонів;
Е20 - плафони пасажирського салону (праві);
Е27 - ліхтар задній лівий;
Е28 - ліхтар задній правий;
Е30, Е64 - ліхтар освітлення номерного знака;
Е35 - ліхтар підкопотний;
Е59 - прикурювач;
Е60, Е61 - плафони пасажирського салону (ліві);
Е63 - плафон освітлення підніжки;
Е65 - плафон другого ряду сидінь (для автофургонів з двома рядами сидінь);
Е71 -плафон освітлення речового ящика;
F1 - F4 - свічка запалювання;
F41 - блок запобіжників;
F42 - блок запобіжників верхній;
F43 - блок запобіжників нижній;
G1 - генератор;
G2 - Акумулятор;
H1, Н2 - сигнал звуковий;
Н62 v- лампа габаритного світла ліва;
Н63 - лампа габаритного світла права;
Н70 - лампа протнвотуманна задня ліва;
Н71 - лампа протитуманна задня права;
Н72 - лампа світла заднього ходу ліва;
Н73 - лампа світла заднього ходу права;
Н74 - лампа сигналу гальмування ліва;
Н75 - лампа сигналу гальмування права;
Н76 - лампа габаритного світла заднього ліва;
Н77 - лампа габаритного світла заднього права;
Н78 - лампа покажчика повороту заднього ліва;
Н79 - лампа покажчика повороту заднього права;
Н98 - лампа ближнього світла ліва;
1199 - лампа ближнього світла права;
Н100 - лампа далекого світла ліва;
Н101 - лампа далекого світла права;
Н102 - лампа покажчика повороту переднього (ліва);
Н103 - лампа покажчика повороту переднього (права);
К1 - реле стартера;
КЗ - реле управління склоочисником;
К7 - реле сигналів;
К12 - переривник покажчиків повороту;
К13 - переривник сигналізатора гальма стоянки;
К16 - вимикач акумуляторної батареї дистанційний (для автобусів);
К40 - реле фар;
М1 - стартер;
М2 - електродвигун обігрівача;
М4 - електродвигун склоочисника;
М5 - електродвигун стеклоомивача;
М8 - електронасос додаткового обігрівача (для автобусів та автофургонів з двома рядами сидінь);
М20 - електродвигун додаткового обігрівача (для автобусів та автофургонів з двома рядами сидінь);
М38 - електропривод коректора фар (правий);
М39 - електропривод коректора фар (лівий);
М43 - моторедуктор крана обігрівача;
Р2 - комбінація приладів;
R1 - R4 - резистор свічки помеходавний (ЗМЗ-4026 і УМЗ-4215);
R12 - резистор електродвигуна обігрівача;
R13 - резистор електродвигуна додаткового обігрівача (для автобусів та автофургонів з двома рядами сидінь);
S1 - вимикач системи пуску та приладів;
S3 - вимикач плафонів другого ряду сидінь (для автофургонів з двома рядами сидінь);
S5 - вимикач аварійної світлової сигналізації;
S6 - перемикач електродвигуна та електронасоса обігрівача;
S9 - перемикач покажчиків повороту та світла фар;
S12 - перемикач склоочисника;
S13 - кнопковий вимикач дистанційного вимикача батареї (для автобусів);
S29 - вимикач світла заднього ходу;
S30 - вимикач сигналу гальмування;
S39 - перемикач освітлення;
S52 - вимикач сигналізатора гальма стоянки;
S54 - вимикач перевірки справності сигналізаторів;
S60 - вимикач плафона речового ящика;
S62 – вимикач правих плафонів освітлення пасажирського салону автобусів;
S63 - вимикач лівих плафонів освітлення пасажирського салону автобусів;
S72 - вимикач системи ЕПХХ (ЗМЗ-4026 та УМЗ-4215);
S73 - перемикач електродвигуна додаткового обігрівача (для автобусів та автофургонів з двома рядами сидінь);
S116 - перемикач коректора фар;
U - радіоприймач;
Т1 - котушка запалення (ЗМЗ-4026 та УМЗ-4215);
V1 - регулятор напруги (ЗМЗ-4026 та УМЗ-4215);
V2 - комутатор транзсторний (ЗМЗ-4026 та УМЗ-4215);
YЗ - електромагнітний клапан (ЗМЗ-4026 та УМЗ-4215);
Y48 - електромагнітна муфта вентилятора (встановлюється на частини двигунів ЗМЗ-4026. УМЗ-4215);
