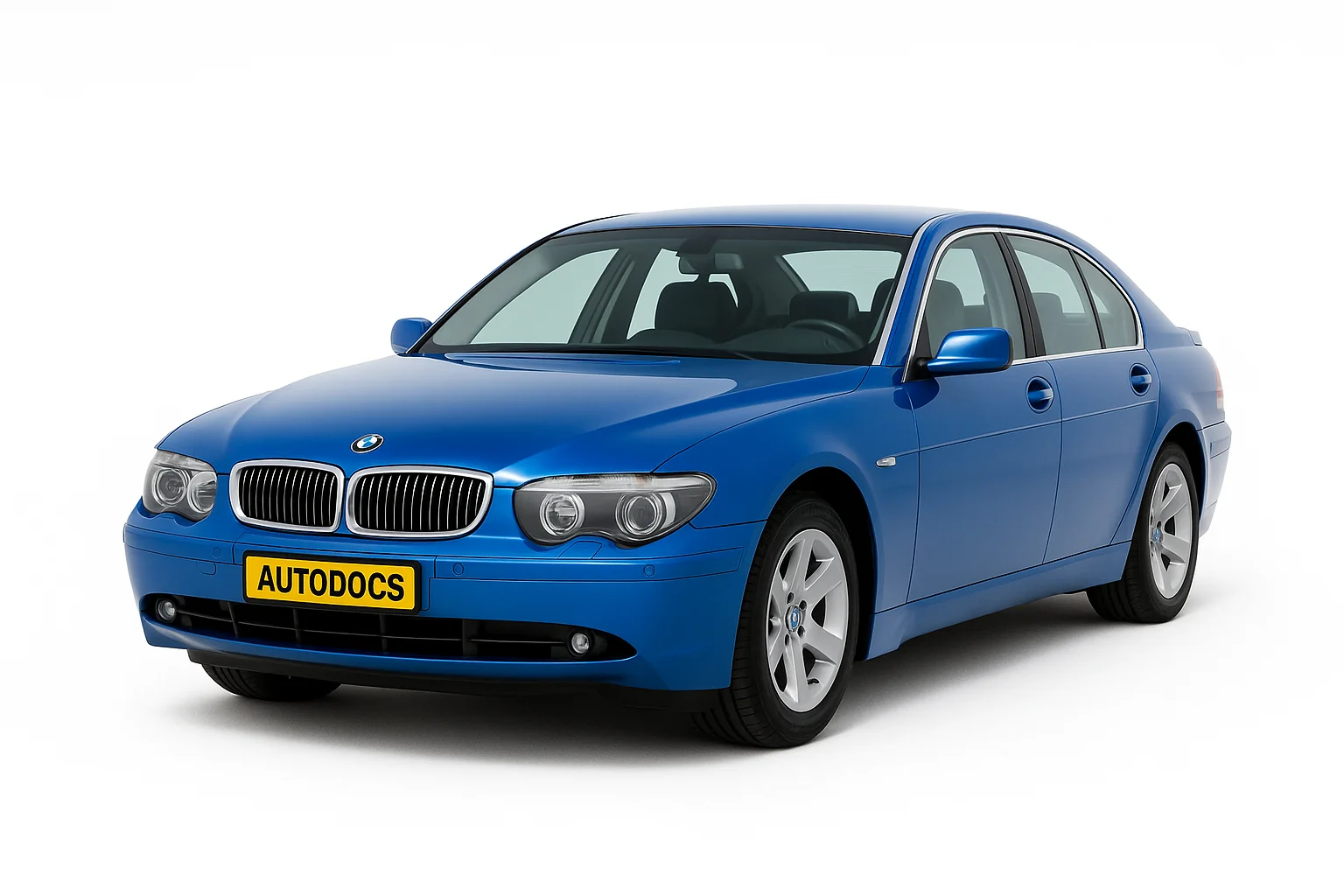

Четверте покоління BMW 7-ї серії було випущено в 2001-2008 роках під маркуванням кузова E65. Більш витягнуту версію автомобіля позначали як E66, а броньовані варіанти - як E67. Протягом цього часу автомобіль пройшов одне оновлення дизайну. Ми надаємо інформацію про блоки реле та запобіжники для BMW E65 та E66 українською мовою з детальним описом схеми.
У цій версії BMW є два основних блоки із запобіжниками. Один знаходиться в салоні, інший у багажнику.
Блок запобіжників у салоні bmw e65/e66
Він знаходиться за бардачком або як його ще називають речовим ящиком.
Для доступу, потрібно вдавити язичок на кришці вперед та підняти її. Це буде виглядати приблизно так.
фото блоку запобіжників бмв е65
| 1 | (20A) Додатковий обігрівач |
| 2 | (5A) Аудіосистема / Радіо |
| 3 | (30A) |
| 4 | - |
| 5 | (7.5A) |
| 6 | CD-чейнджер |
| 7 | (7,5A) Система підтримки швидкості |
| 8 | (10A) |
| 9 | (5A) Система контролю тиску в шинах |
| 10 | (15A) Електронний блок керування кондиціонером |
| 11 | (7,5A) |
| 12 | (20A) Блок керування електрообладнанням рульової колонки |
| 13 | - |
| 14 | (15A) Система підвіски |
| 15 | (15A) |
| 16 | - |
| 17 | (5A) |
| 18 | (5А) Блок управління коректором фар |
| 19 | (30A) Блок керування електрообладнанням лівих задніх дверей |
| 20 | (25A) |
| 21 | (30A) Блок керування електрообладнанням лівих передніх дверей |
| 22 | (15A) |
| 23 | (30A) Електропривод передніх сидінь |
| 24 | (10A) Блок управління системою нічного бачення |
| 25 | - |
| 26 | - |
| 27 | - |
| 28 | (15A) Блок керування комбінацією приладів |
| 29 | (7,5A) Діагностичний роз'єм (DLC) |
| 30 | (10A) Свічки розжарення |
| 31 | (20A) Прикурювач (і) |
| 32 | (20A) Роз'єм(и) заряджання |
| 33 | (7.5A) |
| 34 | (5A) |
| 35 | (40A) Очищувач лобового скла |
| 36 | (50A) |
| 37 | (40A) Блок керування електродвигуном вентилятора Кондиціонер/опалювача |
| 38 | - |
| 39 | (50A) Система ABS |
| 40 | (60A) Електросистема двигуна |
| 41 | (50A) |
| 42 | (50A) Блок керування замком запалювання |
| 43 | (50A) Прикурювач |
| 44 | (50A) |
Блок із запобіжниками в багажнику бмв е66/е65
Відкрийте праву бічну панель, тримаючись за ручку зверху. Актуальна специфікація запобіжників розміщена на внутрішній стороні панелі.
блоку із запобіжниками у багажнику
| 51 | (15A) Реле обігрівача лобового скла |
| 52 | (15A) Холодильник |
| 53 | (5A) |
| 54 | (5A) Блок управління системи дистанційного керування центральним замком та запуску двигуна |
| 55 | (30A) Блок керування підігрівом заднього сидіння |
| 56 | (30A) Електропривод передніх сидінь |
| 57 | (15A) |
| 58 | (30A) Блок керування електрообладнанням правих передніх дверей |
| 59 | (5A) Блок керування гальмом стоянки |
| 60 | (30A) Блок керування електрообладнанням правих задніх дверей |
| 61 | (30A) Блок управління гальмом стоянки |
| 62 | (30A) Компресор системи активної підвіски |
| 63 | (20A) Блок керування електроприводом люка |
| 64 | - |
| 65 | (30A) Радіо |
| 66 | (20A) Роз'єм електроустаткування причепа |
| 67 | - |
| 68 | - |
| 69 | - |
| 70 | - |
| 71 | (5A) |
| 72 | (7,5) Блок управління підвіскою |
| 73 | (15A) Паливний насос |
| 74 | - |
| 75 | (30A) Підігрів сидінь |
| 76 | (10A) Навігаційна система / ДВД |
| 77 | (5A) Кондиціювання сидінь |
| 78 | (30A) Підігрів сидінь |
| 79 | (10A) Телефон |
| 80 | - |
| 81 | (50A) Блок керування приводом відкривання/закривання кришки багажника |
| 82 | - |
| 83 | (40A) |
| 84 |
