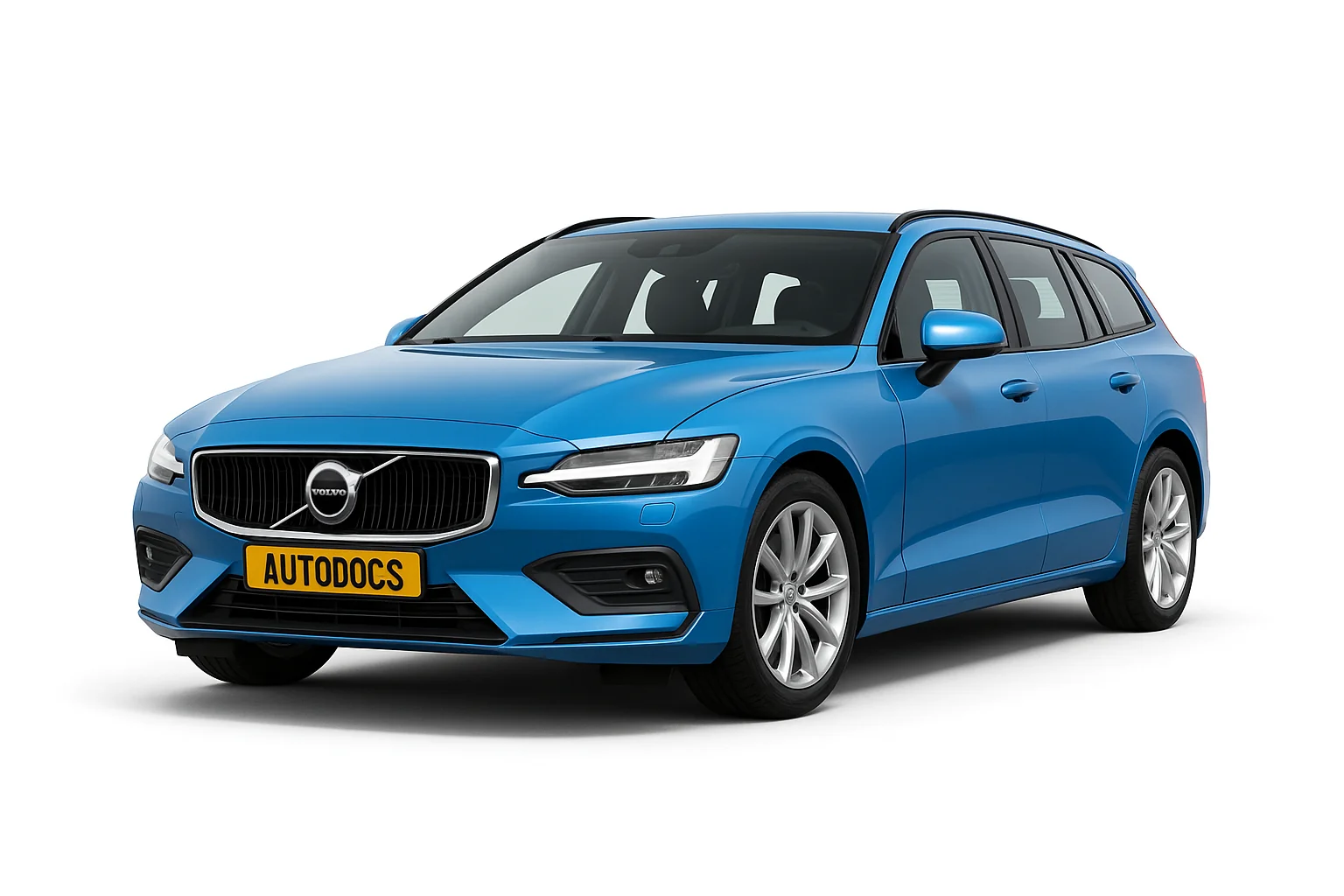

Универсал Volvo V60 2 поколения производился в 2018, 2019, 2020, 2021, 2022, 2023, 2024 году. За это время модель получила обновление. В данной публикации вы найдёте описание предохранителей и реле Вольво V60 со схемами блоков, местами их расположения и фотографиями. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска уровня электрического оснащения и региона поставки Вашего автомобиля.
Блок в салоне
В салоне блок с предохранителями находится под приборной панелью со стороны пассажира.
Для доступа надо убрать обшивку салона и защитную крышку блока.
| № | A | Описание |
|---|---|---|
| 1 | Не используется | |
| 2 | 30 | Электрическая розетка в туннельной консоли между задними сиденьями |
| 3 | Не используется | |
| 4 | 5 | Датчик движения |
| 5 | 5 | Медиа плеер |
| 6 | 5 | Приборная доска |
| 7 | 5 | Кнопки центральной консоли |
| 8 | 5 | Датчик солнца |
| 9 | 20 | Модуль управления Sensus |
| 10 | Не используется | |
| 11 | 5 | Модуль рулевого колеса |
| 12 | 5 | Модуль для ручки запуска и управления стояночным тормозом |
| 13 | 15 | Модуль обогрева рулевого колеса |
| 14 | Не используется | |
| 15 | Не используется | |
| 16 | Не используется | |
| 17 | Не используется | |
| 18 | 10 | Модуль управления климатической системой |
| 19 | Не используется | |
| 20 | 10 | Разъем для передачи данных OBD-II |
| 21 | 5 | Центральный дисплей |
| 22 | 40 | Модуль вентилятора климатической системы (передний) |
| 23 | 5 | USB HUB |
| 24 | 7,5 | Приборное освещение; Внутреннее освещение; Функция автоматического затемнения зеркала заднего вида; Датчики дождя и света; Клавиатура задней туннельной консоли, заднее сиденье; Электропривод передних сидений; Пульты управления задней дверью; Модуль вентилятора климатической системы левый / правый |
| 25 | 5 | Модуль управления функциями поддержки водителя |
| 26 | 20 | Панорамная крыша с солнцезащитной завесой |
| 27 | 5 | Head-дисплей |
| 28 | 5 | Освещение салона |
| 29 | Не используется | |
| 30 | 5 | Дисплей консоли потолка (напоминание о ремне безопасности / индикатор боковой подушки безопасности переднего пассажира) |
| 31 | Не используется | |
| 32 | 5 | Датчик влажности |
| 33 | 20 | Дверной модуль в правой задней двери |
| 34 | 10 | Предохранители в багажнике / грузовом отсеке |
| 35 | 5 | Модуль управления для подключенного к интернету автомобиля; Модуль управления для Volvo On Call |
| 36 | Модуль двери в левой задней двери | |
| 37 | 40 | Модуль управления звуком (усилитель) (только для некоторых моделей) |
| 38 | Не используется | |
| 39 | 5 | Многодиапазонный антенный модуль |
| 40 | 5 | Функция массажа передних сидений |
| 41 | Не используется | |
| 42 | 15 | Стеклоочиститель заднего стекла |
| 43 | 15 | Модуль управления топливным насосом |
| 44 | 5 | Twin Engine: обмотки реле для распределительной коробки в моторном отсеке; Обмотки реле для трансмиссионного масляного насоса |
| 45 | Не используется | |
| 46 | 15 | Подогрев сидений водителя |
| 47 | 15 | Обогрев переднего пассажира |
| 48 | 7,5 | Насос охлаждающей жидкости |
| 49 | Не используется | |
| 50 | 20 | Модуль двери в левой передней двери |
| 51 | 20 | Активный модуль управления шасси |
| 52 | Не используется | |
| 53 | 10 | Модуль управления Sensus |
| 54 | Не используется | |
| 55 | Не используется | |
| 56 | 20 | Дверной модуль в правой передней двери |
| 57 | Не используется | |
| 58 | 5 | ТВ (только на определенных рынках) |
| 59 | 15 | Первичный предохранитель для предохранителей 52, 53, 57 и 58 |
Блок под капотом
В моторной отсеке блок с предохранителями и реле установлен рядом с фарой с левой стороны.
Сам блок будет выглядеть примерно вот так.
Сверяйте назначение со своими схемами на обратной стороне крышке блоков.
| № | A | Обозначение |
|---|---|---|
| 1 | Не используется | |
| 2 | Не используется | |
| 3 | Не используется | |
| 4 | 15 | Катушки зажигания (бензин); свечи зажигания (бензин) |
| 5 | 15 | Соленоид масляного насоса; Магнитная муфта кондиционера; подогреваемый кислородный датчик, центр (бензин); датчик кислорода с подогревом, задний (дизель) |
| 6 | 7,5 | Регуляторы вакуума; клапан; клапан для импульсов мощности (дизель) |
| 7 | 20 | Модуль управления двигателем; привод; дроссельная заслонка; Клапан рециркуляции отработавших газов (дизель); датчик положения турбонагнетателя (дизель); клапан турбокомпрессора (бензин) |
| 8 | 5 | Модуль управления двигателем |
| 9 | Не используется | |
| 10 | 10 | Соленоиды (бензин); клапан; Термостат системы охлаждения двигателя (бензин); Насос охлаждения EGR (дизель); Модуль контроля накала (дизель) |
| 11 | 5 | Модуль управления заслонкой спойлера; Модуль управления заслонкой радиатора; Обмотки реле для импульсного питания (дизель) |
| 12 | Не используется | |
| 13 | 20 | Модуль управления двигателем |
| 14 | 40 | Двигатель стартера |
| 15 | Пусковой двигатель | |
| 16 | 30 | Подогрев топливного фильтра (дизель) |
| 17 | Не используется | |
| 18 | Не используется | |
| 19 | Не используется | |
| 20 | Не используется | |
| 21 | Не используется | |
| 22 | Не используется | |
| 23 | Не используется | |
| 24 | 15 | 12 В розетка в туннельной консоли спереди |
| 25 | 15 | Розетка 12 В в туннельной консоли между задними сиденьями |
| 26 | 15 | Розетка 12 В в багажнике / грузовом отсеке |
| 27 | Не используется | |
| 28 | 15 | Левая фара, некоторые модели со светодиодом |
| 29 | 15 | Фара правая, некоторые модели со светодиодом |
| 30 | Не используется | |
| 31 | Лобовое стекло с подогревом, левая сторона | |
| 32 | 40 | Лобовое стекло с подогревом, левая сторона |
| 33 | 25 | Омыватели фар |
| 34 | 25 | Омыватель ветрового стекла |
| 35 | 15 | Модуль управления коробкой передач |
| 36 | 20 | Сигнал |
| 37 | 5 | Сигнальная сирена |
| 38 | 40 | Модуль управления тормозной системой (клапаны, стояночный тормоз) |
| 39 | 30 | Стеклоочиститель |
| 40 | 25 | Омыватель заднего стекла |
| 41 | 40 | Обогрев лобового стекла, правая сторона |
| 42 | 20 | Стояночный отопитель |
| 43 | Не используется | |
| 44 | Не используется | |
| 45 | Обогрев лобового стекла, правая сторона | |
| 46 | 5 | Питается при включенном зажигании: модуль управления двигателем, компоненты трансмиссии, электроусилитель руля, центральный электрический модуль, модуль управления тормозной системой |
| 47 | Не используется | |
| 48 | 7,5 | Правая фара |
| 48 | 15 | Фара правая, некоторые модели со светодиодом |
| 49 | Не используется | |
| 50 | Не используется | |
| 51 | 5 | Модуль управления подключением аккумулятора |
| 52 | 5 | подушки безопасности |
| 53 | 7,5 | Левая фара |
| 53 | 15 | Левая фара, некоторые модели со светодиодом |
| 54 | 5 | Датчик педали акселератора |
За работу переднего прикуривателя отвечает предохранитель номер 24 на 15А.
Блок в багажнике
В багажном отсеке с правой стороны устанавливается ещё один блок с предохранителями и реле.
Cхема перевёрнута в сравнении с изображением.
| № | A | Назначение |
|---|---|---|
| 1 | 30 | Обогрев заднего стекла |
| 2 | Не используется | |
| 3 | 40 | Пневматическая подвеска компрессора |
| 4 | 15 | Блокировка двигателя спинки заднего сиденья, правая сторона |
| 5 | Не используется | |
| 6 | 15 | Блокировка двигателя спинки заднего сиденья с левой стороны |
| 7 | 20 | Twin Engine: электропривод сиденья переднего пассажира; Модуль двери задний правый |
| 8 | 30 | Модуль управления восстановлением закиси азота (дизель) |
| 9 | 25 | Усилитель задней двери |
| 10 | 20 | Сиденье переднего пассажира с электроприводом |
| 11 | 40 | Модуль управления фаркопом |
| 12 | 40 | Модуль натяжителя ремня безопасности (правая сторона) |
| 13 | 5 | Внутренние обмотки реле |
| 14 | 15 | Сиденье переднего пассажира с электроприводом |
| 15 | 5 | Модуль обнаружения движения ног для открывания двери багажного отделения |
| 16 | USB-концентратор / дополнительный порт | |
| 17 | Не используется | |
| 18 | 25 | Модуль управления фаркопом |
| 18 | 40 | Вспомогательный модуль |
| 19 | 20 | Сиденье водителя с электроприводом |
| 20 | 40 | Модуль натяжителя ремня безопасности (левая сторона) |
| 21 | 5 | Камера Park Assist |
| 22 | Не используется | |
| 23 | Не используется | |
| 24 | Не используется | |
| 25 | Не используется | |
| 26 | 5 | Модуль управления подушками безопасности и натяжителями ремней безопасности |
| 27 | Не используется | |
| 28 | 15 | Заднее сиденье с подогревом (левая сторона) |
| 29 | Не используется | |
| 30 | 5 | Информация о мертвых точках (BUS); Внешний модуль управления обратным сигналом |
| 31 | Не используется | |
| 32 | 5 | Модули для натяжителей ремней безопасности |
| 33 | 5 | Привод системы выбросов (бензин, некоторые варианты двигателей) |
| 34 | Не используется | |
| 35 | 15 | Модуль полного привода (AWD) |
| 36 | 15 | Заднее сиденье с подогревом (правая сторона) |
| 37 | Не используется |
