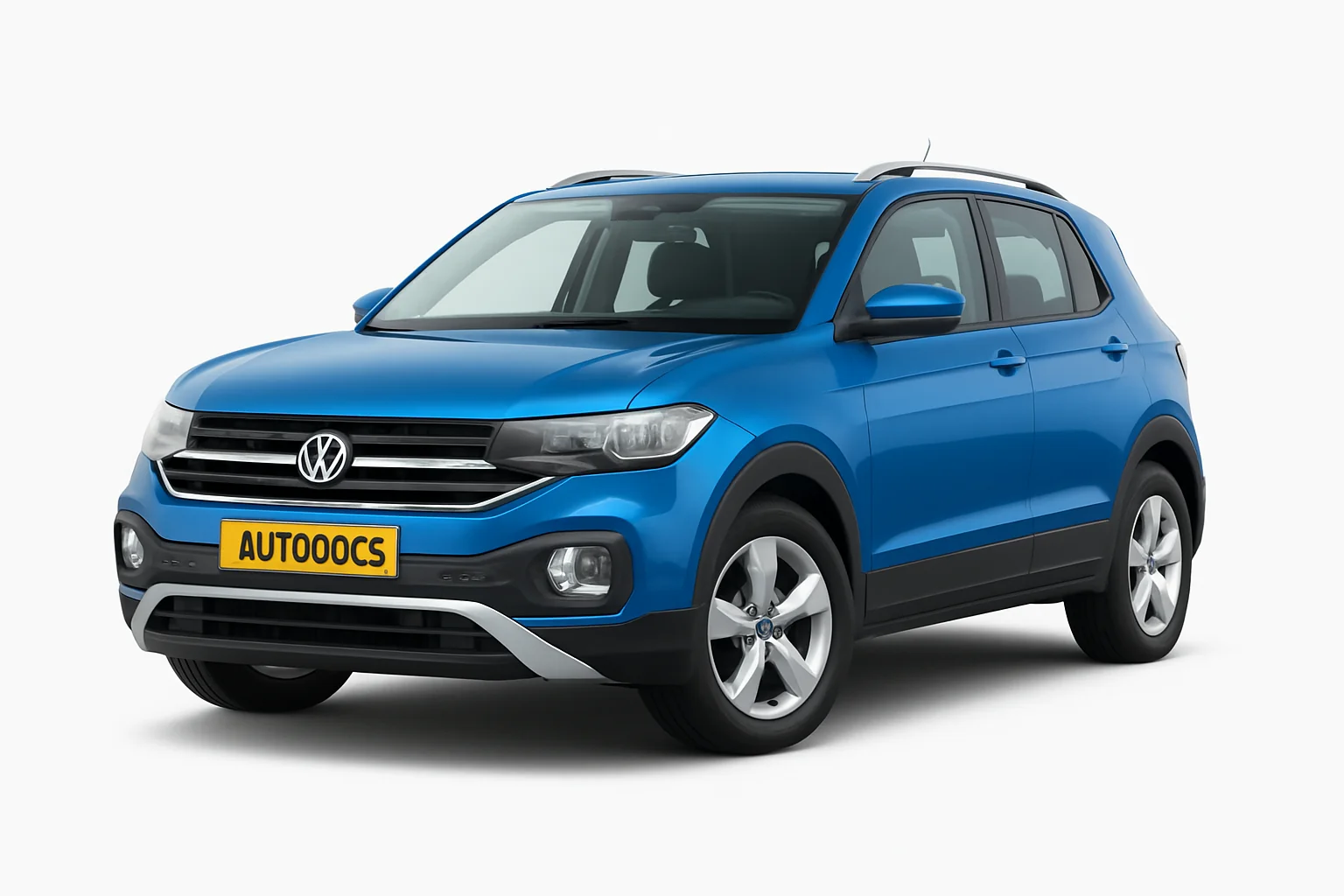

Volkswagen T-Cross выпускался в 2019, 2020, 2021, 2022, 2023, 2024 годах с индексом C1. В нашем посте вы найдёте информацию с описанием предохранителей и реле Фольксваген Т-Кросс, схемы блоков предохранителей, фото-примеры исполнения блоков и места их расположения. Обратим внимание на предохранитель прикуривателя.
Назначение предохранителей в блоках может отличаться от представленного в материале и зависит от года выпуска и уровня комплектации вашего автомобиля. В случае возникновения затруднений обратитесь к ближайшему дилеру.
Блок в салоне
В салоне автомобиля блок с предохранителями и реле находится в нижней части приборной панели, за защитной крышкой.
| № | A | Описание |
|---|---|---|
| 1 | 20 | Блок управления детектором прицепа |
| 2 | – | |
| 3 | 30 | Блок управления цифровой аудиосистемой |
| 4 | – | |
| 5 | – | |
| 6 | 40 | Блок управления бортовой сетью |
| 7 | – | |
| 8 | 30 | Блок управления вентилятором приточного воздуха |
| 9 | – | |
| 10 | 20 | Блок управления детектором прицепа |
| 11 | – | |
| 12 | 15 | Ремень безопасности передний левый (левосторонний руль) |
| Ремень безопасности передний правый (правый руль) | ||
| 13 | 7,5 | Поворотный выключатель света |
| Датчик дождя и света | ||
| Блок управления электроникой рулевой колонки | ||
| Диагностическое соединение | ||
| 14 | 10 | Блок управления электроникой рулевой колонки |
| 15 | 7,5 | Блок управления модулем экстренного вызова и блок связи |
| Вставка в приборную панель | ||
| 16 | 40 | Блок управления бортовой сетью |
| 17 | 30 | Блок управления двери водителя (правый руль) |
| Блок управления передней пассажирской дверью (левый руль) | ||
| Блок управления задней водительской дверью (правый руль) | ||
| Блок управления задней пассажирской дверью (левый руль) | ||
| 18 | 30 | Блок управления бортовой сетью |
| 19 | 25 | Блок управления 1 информационной электроники |
| 20 | 30 | Блок управления бортовой сетью |
| 21 | 30 | Блок управления подогревателем восстановителя |
| 22 | – | |
| 23 | 7,5 | Камера заднего вида |
| 24 | 5 | Блок индикации передней информационной индикации и блока управления блока управления |
| Телефонный кронштейн | ||
| Блок управления стабилизацией передачи и приема | ||
| 25 | 7,5 | Блок управления электроникой рулевой колонки |
| 26 | 7,5 | Диагностический интерфейс шины данных |
| 27 | – | |
| 28 | 7,5 | Датчик охранной сигнализации |
| 29 | 7,5 | Звуковой сигнал противоугонной сигнализации |
| 30 | 15 | Ремень безопасности передний левый (правый руль) |
| Ремень безопасности передний правый (левосторонний руль) | ||
| 31 | 15 | Органы управления отопителем и кондиционером |
| 32 | 7,5 | Выключатель зажигания/стартера |
| 33 | 30 | Блок управления двери водителя (левый руль) |
| Блок управления передней пассажирской дверью (правый руль) | ||
| Блок управления задней водительской дверью (левый руль) | ||
| Блок управления задней пассажирской дверью (правый руль) | ||
| 34 | – | |
| 35 | 40 | Блок управления бортовой сетью |
| 36 | 20 | Блок управления бортовой сетью |
| 37 | 30 | Блок управления подогревом сидений |
| 38 | 30 | Блок управления бортовой сетью |
| 39 | 10 | Блок адаптивного круиз-контроля |
| Блок управления системой помощи при парковке | ||
| Блок управления системой контроля слепых зон | ||
| Блок управления системы контроля слепых зон 2 | ||
| Передняя камера для систем помощи водителю | ||
| 40 | 7,5 | Регулятор корректора фар |
| Поворотный переключатель света | ||
| Модуль переключателей 1 в центральной консоли | ||
| Переключатель света заднего хода | ||
| Блок управления электроникой рулевой колонки | ||
| Передняя левая фара (Галогенные фары) | ||
| Передняя правая фара (Галогенные фары) | ||
| Диагностическое соединение | ||
| Внутреннее зеркало с автоматическим затемнением. | ||
| 41 | 7,5 | Регулятор наружных зеркал |
| 42 | 7,5 | Датчик положения сцепления |
| Датчик давления контура хладагента | ||
| Реле стартера 1 | ||
| Реле стартера 2 | ||
| 43 | 15 | Реле насоса омывателя |
| Электродвигатель стеклоочистителя заднего стекла | ||
| Нагревательный элемент форсунки левого омывателя | ||
| Нагревательный элемент форсунки правого омывателя | ||
| 44 | 7,5 | Модуль переключателя 1 в центральной консоли |
| Блок управления подушками безопасности | ||
| 45 | – | |
| 46 | – | |
| 47 | – | |
| 48 | 7,5 | Блок управления электронной блокировки рулевой колонки |
| Интерфейс для системы входа и запуска | ||
| 49 | 7,5 | Реле системы дозирования восстановителя |
| 50 | – | |
| 51 | 7,5 | USB-разъем для зарядки 1 |
| USB-разъем для зарядки 2 | ||
| 52 | 15 | Передняя правая фара (светодиодные фары) |
| 53 | 7,5 | Механизм переключения |
| Соленоид блокировки извлечения ключа зажигания | ||
| 54 | 15 | Передняя левая фара (светодиодные фары) |
| 55 | 20 | Прикуриватель |
| 56 | 30 | Органы управления отопителем и кондиционером |
| 57 | – | |
| 58 | 7,5 | Насос омывателей ветрового и заднего стекол |
| 59 | 10 | Блок управления бортовой сетью |
| 60 | 30 | Блок управления детектором прицепа |
| 61 | 30 | Блок управления детектором прицепа |
| Реле | ||
| R1 | Реле клапана отсечки газа (газовый двигатель)/Реле системы дозирования восстановителя (дизель) | |
| R2 | Реле насоса омывателя | |
| R3 | Реле подачи напряжения на клемму 15 | |
| R4 | Клемма 75x, реле подачи напряжения | |
| R5 | Пусто | |
| R6 | Пусто | |
За работу прикуривателя отвечает предохранитель номер 55 на 20А.
Блоки под капотом
Блок предохранителей и реле
Под капотом блок предохранителей и реле расположен с левой стороны, рядом с аккумуляторной батареей.
| № | А | Обозначение |
|---|---|---|
| 1 | 15/30 | Блок управления двигателем/ мотором (15А — бензин; 30А — дизель) |
| 2 | 7,5 | Дизель: |
| Реле системы дозирования восстановителя | ||
| Клапан контроля давления масла | ||
| Клапан охлаждающей жидкости головки блока цилиндров | ||
| Насос охлаждения наддувочного воздуха | ||
| Вспомогательный насос для отопления | ||
| 3 | 15 | Лямбда-зонд 1 после катализатора (Бензин) |
| Лямбда-зонд 1 перед каталитическим нейтрализатором (бензин) | ||
| Блок управления датчика NOx (Дизель) | ||
| Блок управления 2 датчика NOx (Дизель) | ||
| 4 | 15 | Блок управления топливным насосом |
| 5 | 20 | Датчик уровня и температуры масла |
| Электромагнитный клапан регулирования давления наддува (дизель) | ||
| Электромагнитный клапан 1 фильтра с активированным углем (бензин) | ||
| Клапан управления распределительным валом 1 (бензин) | ||
| Клапан управления выпускным распредвалом 1 (бензин) | ||
| Клапан контроля давления масла (Бензин) | ||
| Вентилятор радиатора | ||
| 6 | 7,5/20 | Катушка зажигания 1 с выходным каскадом (Бензин) |
| Нагревательный элемент вентиляции картера (Дизель, 7,5А) | ||
| Катушка зажигания 2 с выходным каскадом (Бензин) | ||
| Катушка зажигания 3 с выходным каскадом (Бензин) | ||
| Блок автоматического управления свечением (Дизель, 7,5А) | ||
| 7 | 15 | Вакуумный насос тормозов (Бензин) |
| 8 | 10 | Клапан дозирования топлива (Дизель) |
| 9 | 7,5 | Выключатель стоп-сигнала |
| 10 | 7,5 | Блок управления монитором аккумуляторной батареи |
| 11 | – | |
| 12 | 10 | Реле магнитной муфты |
| 13 | – | |
| 14 | 7,5 | блок управления АБС |
| Главное реле (Бензин) | ||
| Реле подачи напряжения на клемму 30 (Дизель) | ||
| Блок управления двигателем/мотором | ||
| 15 | 30 | Мехатроник коробки передач с двойным сцеплением |
| 16 | – | |
| 17 | 7,5 | Блок управления двигателем/мотором |
| 18 | 30 | Стартер |
| 19 | – | |
| 20 | 40/60 | блок управления АБС |
| 21 | 25 | блок управления АБС |
| 22 | – | |
| 23 | – | |
| 24 | – | |
| 25 | 40 | Элемент подогрева двигателя |
| 26 | 50 | Вентилятор радиатора |
| 27 | 40 | Элемент подогрева двигателя |
| 28 | 40 | Элемент подогрева двигателя |
| Реле | ||
| R1 | Реле питания компонентов двигателя (реле топливного насоса) | |
| R2 | Реле магнитной муфты | |
| R3 | Реле стартера 2 | |
| R4 | Реле вакуумного насоса (бензин 1,5 л) | |
| R5 | Реле стартера 1 | |
| R6 | Реле подачи напряжения на клемму 30 (дизель) Главное реле (бензин) | |
| R7 | Реле высокой тепловой мощности (дизель) Реле 2-й скорости вентилятора радиатора (бензин) | |
| R8 | Реле малой тепловой мощности (дизель)Реле вентилятора радиатора (бензин) | |
| R9 | Блок автоматического управления свечами накаливания (дизель) | |
| R10 | Пусто | |
Блок на АКБ
Еще один блок предохранителей высокой мощности расположен на аккумуляторной батарее.
| № | А | Назначение |
|---|---|---|
| SA1 | 350 | Стартер |
| Генератор с регулятором напряжения | ||
| SA2 | – | |
| SA3 | 150 | Держатель предохранителя B -SB-: предохранители № 10, 12, 14, 15, 20, 21, 26. |
| Главное реле (Бензин) | ||
| Реле подачи напряжения на клемму 30 (Дизель) | ||
| Реле низкой тепловой мощности | ||
| Реле высокой тепловой мощности | ||
| Блок автоматического контроля периода свечения | ||
| Реле стартера 1 | ||
| Реле стартера 2 | ||
| 508 | Батарея | |
| SA4 | 80 | Держатель предохранителя C -SC-: предохранители № 6, 12, 21, 23, 25, 38, 48, 54 |
| SA5 | 125 | Держатель предохранителя C -SC-: предохранители № 8, 10, 26, 28, 33, 35, 37, 49, 52, 53, 59, 60, 61. |
| Реле подачи напряжения на клемму 15 | ||
| Клемма 75x, реле подачи напряжения | ||
| SA6 | 80 | Рулевая рейка |
