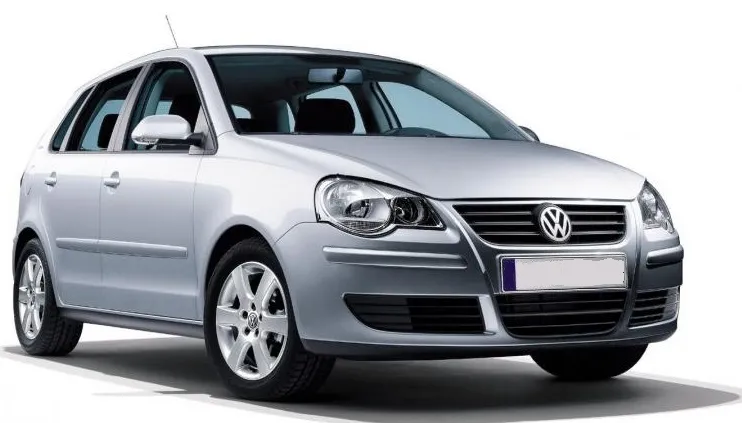

Volkswagen Polo 4 го поколения выпускался в 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году с кузовами седан и хетчбэк. В 2005 году автомобиль обновили и представили дополнительную модель выполненную во внедорожном стиле Cross Polo. В данной публикации мы покажем где находятся все электронные блоки управления в Фольксваген Поло 4. Отдельно выделим назначение предохранителей и реле со схемами блоков в которых они находятся.
Содержание
Общее расположение блоков управления
Схема
| № | Описание элементов |
|---|---|
| 1 | Блок управления кондиционером-в панели управления отопителем |
| 2 | Блок управления электродвигателем вентилятора кондиционера /отопителя (с автоматическим управлением температурой) – блок вентилятора |
| 3 | Усилитель сигнала антенны (аудиосистема) — в антенне аудиосистемы |
| 4 | Усилитель сигнала антенны (навигационная система) -в антенне аудиосистемы |
| 5 | Боковой датчик удара, со стороны водителя-под передним сиденьем |
| 6 | Боковой датчику дара, со стороны пассажира- под передним сиденьем |
| 7 | Боковой датчик удара, левый задний (левая шторка безопасности) — багажное отделение, за левой отделочной панелью |
| 8 | Боковой датчик удара, правый задний (правая шторка безопасности) –багажное отделение,за правой отделочной панелью |
| 9 | Блок управления противоугонной системой -в многофункциональном блоке управления 2 |
| 10 | Звуковой сигнал противоугонной системы — за накладкой задней левой колесной арки |
| 11 | Датчик изменения объема (противоугонная система) — передняя лампа освещения салона |
| 12 | Аккумуляторная батарея |
| 13 | Блок управления центральным замком — в многофункциональном блоке управления 2 |
| 14 | Диагностический разъем (DLC) |
| 15 | Блок диагностики- в многофункциональном блоке управления 1 |
| 16 | Блок управления функциями двери, передний левый (центральный замок /зеркало заднего вида на двери/ стеклоподъемник) |
| 17 | Блок управления функциями двери, правый передний (центральный замок /зеркало заднего вида на двери/ стеклоподъемник) |
| 18 | Блок управления функциями двери, задний левый (центральный замок /стеклоподъемник) |
| 19 | Блок управления функциями двери, задний правый (центральный замок /стеклоподъемник) |
| 20 | Блок управления электродвигателем вентилятора системы охлаждения — с кондиционером-AXU |
| 21 | Блок предохранителей /реле приборная панель 1 |
| 22 | Блок предохранителей /реле приборная панель 2 |
| 23 | Блок предохранителей /реле, моторный отсек-над аккумуляторной батареей |
| 24 | Дополнительный предохранитель (5A/7,5A/10A) – в задней части блока аудиосистемы /блока управления навигационной системой |
| 25 | Резистор электродвигателя вентилятора отопителя (ручное управление температурой) -блок вентилятора |
| 26 | Резистор электродвигателя вентилятора отопителя (автоматическое управление температурой) – в блоке управления электродвигателем вентилятора кондиционера /отопителя |
| 27 | Блок управления отопителем -в панели управления отопителем – без кондиционера |
| 28 | Звуковой сигнал(ы) — за передним бампером |
| 29 | Блок управления иммобилайзером – в комбинации приборов |
| 30 | Кольцевая антенна иммобилайзера – возле замка зажигания |
| 31 | Реле указателей поворотов /аварийной сигнализации- в многофункциональном блоке управления 1 |
| 32 | Блок управления комбинацией приборов, цифровой многофункциональный дисплей – на комбинации приборов-функции: Иммобилайзер, предупреждающие устройства и индикаторы |
| 33 | Зуммер предупреждения об оставленных включенными лампах- в комбинации приборов |
| 34 | Многофункциональный блок управления 1 — под блоком предохранителей /реле 2 приборной панели-функции: Система поддержания скорости, электропривод /подогреватель зеркал заднего вида на дверях, пусковое реле (топливная система), обогреватель заднего стекла, звуковой сигнал, указатели поворота аварийная сигнализация, лампы освещения салона, очиститель заднего стекла, фонарь заднего хода (АКПП), омыватели лобового стекла, очистители лобового стекла |
| 35 | Многофункциональный блок управления 2-функции: Противоугонная система, центральный замок, электропривод и подогреватель зеркал заднего вида на дверях, электропривод стеклоподъемников |
| 36 | Антенна навигационной системы-в антенне аудиосистемы |
| 37 | Блок управления навигационной системы-в панели управления навигационной системой/радио |
| 38 | Датчик температуры наружного воздуха-за передним бампером |
| 39 | Блок управления усилителем рулевого управления |
| 40 | Датчик дождя — во внутреннем зеркале заднего вида |
| 41 | Блок управления подогревом сиденья водителя-под передним сиденьем |
| 42 | Блок управления подогревом сиденья пассажира- под передним сиденьем |
| 43 | Блок управления системы SRS — за центральной консолью |
| 44 | Блок управления люком — за лампой освещения салона |
| 45 | Антенна телефона – в антенне аудиосистемы |
| 46 | Блок управления интерфейсом телефона – переднее правое пространство |
| 47 | Электронный блок управления КПП |
| 48 | Датчик скорости автомобиля — кроме 11/02 —> без ABS — КПП |
Схема бортовой электросети
Блок предохранителей
Щиток предохранителей находится в салоне, в торце приборной панели со стороны водителя и закрыт защитной крышкой. Актуальное обозначение и номера предохранителей сверяйте на внутренней стороне крышки.
| № | A | Назначение предохранителей |
|---|---|---|
| 1 | 10 | Очиститель, омыватель заднего стекла |
| 2 | 5 | Реостат подсветки комбинации приборов, лампы подсветки номерного знака |
| 3 | 5 | Задние противотуманные фонари |
| 4 | 5 | Выключатель стоп-сигналов (датчик положения педали тормоза), система поддержания скорости, система управления двигателем |
| 5 | 5 | Управление двигателем, циркуляция ОГ |
| 6 | 5 | Корректор фар |
| 7 | 5 | Управление двигателем, усилитель рулевого управления |
| 8 | 5 | Обогреватель зеркал заднего вида на дверях |
| 9 | 10 | Управление двигателем |
| 10 | 5 | S-контакт |
| 11 | 5 | Электропривод обогреватель зеркал заднего вида |
| 12 | 5 | Лампы переднего правого габарита, заднего правого габарита |
| 13 | 5 | Лампы переднего левого габарита, заднего левого габарита |
| 14 | 10 | Система управления двигателем, подогреватель впускного коллектора |
| 15 | 10 | Автоматическая коробка передач |
| 16 | 10 | Очиститель, омыватель лобового стекла |
| 17 | 5 | Управление двигателем |
| 18 | 5 | Система кондиционирования, система рециркуляции воздуха (кондиционер /отопитель), противоугонная система, внутреннее зеркало заднего вида с автозатемнением, блок управления электродвигателем вентилятора системы охлаждения, комбинация приборов, навигационная система |
| 19 | 10 | Подогреватели форсунок омывателя лобового стекла, фонари заднего хода |
| 20 | 5 | Комбинация приборов |
| 21 | 10 | Правая фара-дальний свет |
| 22 | 10 | Левая фара — дальний свет |
| 23 | 10 | Антиблокировочная система тормозов, система курсовой устойчивости |
| 24 | 10 | Многофункциональный блок управления 1 |
| 25 | 10 | Управление двигателем |
| 26 | 10 | Стоп-сигналы |
| 27 | 5 | Антиблокировочная система тормозов (с ESP), комбинация приборов |
| 28 | 10 | Лампы освещения салона |
| 29 | 5 | Система кондиционирования, диагностический разъем (DLC), телефон |
| 30 | 5 | Многофункциональный блок управления 1, система блокировки селектора АКПП, датчик дождя (очиститель лобового стекла) |
| 31 | 25 | Электродвигатель стеклоподъемника передней левой двери |
| 32 | 15 | Подогреватель сидений |
| 33 | 15 | Звуковой сигнал противоугонной системы |
| 34 | 15 | Разъем питания дополнительного оборудования |
| 35 | 20 | Люк |
| 36 | 25 | Электродвигатель вентилятора кондиционера /отопителя |
| 37 | 15 / 20 | Катушка(и) зажигания, коммутатор(ы) системы зажигания |
| 38 | 25 | Электродвигатель привода стеклоподъемника задней левой двери |
| 39 | 25 | Электродвигатель привода стеклоподъемника передней правой двери |
| 40 | 10 / 30 | Управление двигателем |
| 41 | 15 | Топливный насос, подкачивающий топливный насос – бензин/TDI |
| 42 | 20 | Управление двигателем – AXU |
| 43 | 15 | Правая фара-ближний свет, корректор фар |
| 44 | 15 | Противотуманные фары |
| 45 | 15 | Управление двигателем – AUB |
| 46 | 20 | Очиститель, омыватель лобового стекла |
| 47 | 20 | Обогреватель заднего стекла (^02/04) |
| 48 | 15 | Указатели поворота, аварийная сигнализация |
| 49 | 15 | Прикуриватель |
| 50 | 15 | Многофункциональный блок управления 2, противоугонная система, центральный замок |
| 51 | 15 | Аудиосистема, навигационная система |
| 52 | 20 | Звуковой сигнал, очиститель, омыватель лобового стекла |
| 53 | 25 | Электродвигатель привода стеклоподъемника задней правой двери |
| 54 | 15 | Левая фара — ближний свет, корректор фар |
За прикуриватель отвечает предохранитель 49 на 15А.
Блок реле
Блок реле находится за обивкой панели приборов на стороне водителя. На автомобиле Polo установлен единый блок реле с однотипными гнездами.
| № | Описание |
|---|---|
| 1 | Резерв |
| 2 | Реле в цепи питания системы Motronic |
| 3 | (100) Реле свечей накаливания |
| 4 | (53) Реле подкачивающего топливного насоса (TDI) |
| 5 | (449) Реле включения габаритной лампы двери, ламп подсветки проема двери |
| 6 | (53) Реле насоса омывателя фар |
| 7 | (126) Реле блокировки стартера |
| 8 | (53) Реле 1 дополнительного отопителя, низкая мощность |
| 9 | (100) Реле 2 дополнительного отопителя, высокая мощность (дизель) |
| 10 | (53/429) Реле системы управления двигателем (бензин, кромеAXU) |
| 11 | (18) Реле вспомогательных цепей зажигания, Реле разгрузки клеммы X |
| 12 | (404) Пусковое реле (топливная система) (бензин, кроме AXU) |
| 13 | (167) Реле топливного насоса (бензиновый двигатель, кроме AXU) |
| 14 | Блок предохранителей в цепи автономного отопителя |
| 15 | (109) Реле системы управления двигателем (дизель) |
В данном блоке могут крепится так же и некоторые предохранители, например дополнительного отопителя на 40А.
Блок главных предохранителей
Он расположен на крышке аккумуляторной батареи. Число входящих в него предохранителей зависит от конкретной комплектации автомобиля. В держателях блока могут быть установлены не более 6 плоских предохранителей и 10 предохранителей ножевого типа. Соединение с положительным выводом осуществлено посредством провода с клеммовым наконечником и винта. Предохранители защищают отдельные цепи бортовой сети от перегрузки непосредственно на выходе батареи.
| № | A | Назначение предохранителей |
|---|---|---|
| 1 | 110 | Генератор |
| 2 | 110 | Салон, замок зажигания |
| 3 | 50 | Усилитель рулевого управления |
| 4 | 50 | Реле системы управления двигателем (AXU), насос подачи воздуха на выпуск |
| 5 | 40 | Электродвигатель вентилятора системы охлаждения |
| 6 | 40 | Антиблокировочная система тормозов (ABS) |
| 7 | 40 | Антиблокировочная система тормозов (ABS) |
| 8 | 30 | Электродвигатель вентилятора системы охлаждения |
| 9 | Резерв | |
| 10 | 5 | Многофункциональный блок управления 1 |
| 11 | 5 | Система кондиционирования, блок управления электродвигателем вентилятора системы охлаждения |
| 12 | Резерв | |
| 13 | 5 | Автоматическая коробка передач |
| 14 | Резерв | |
| 15 | Резерв | |
| 16 | Резерв |
Электросхема Поло 4
Больше информации про электрическую сеть Volkswagen Polo 4 и его электро схемы можете получить изучив данное руководство: “скачать“.
