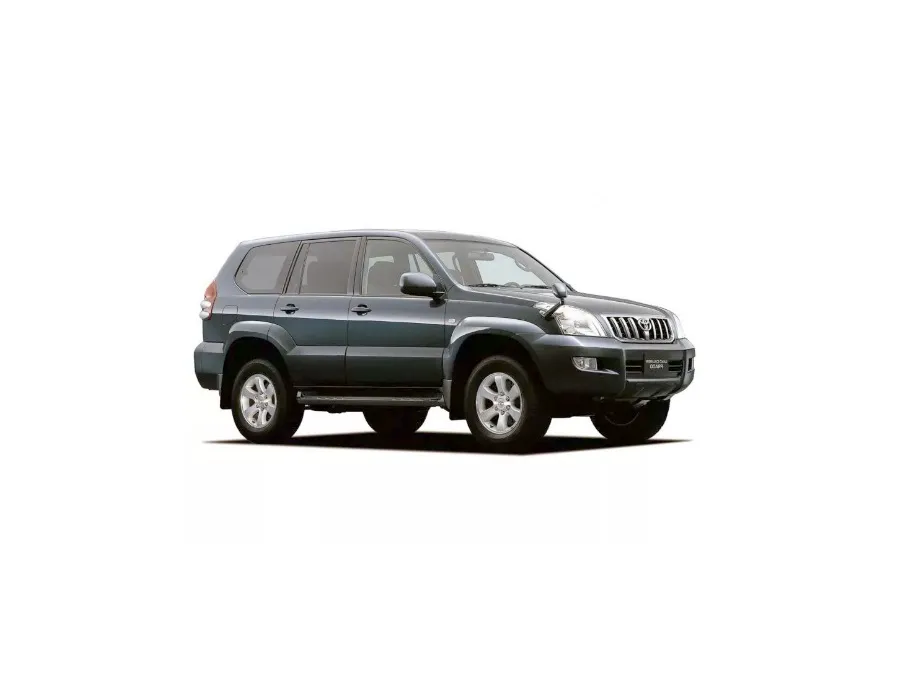

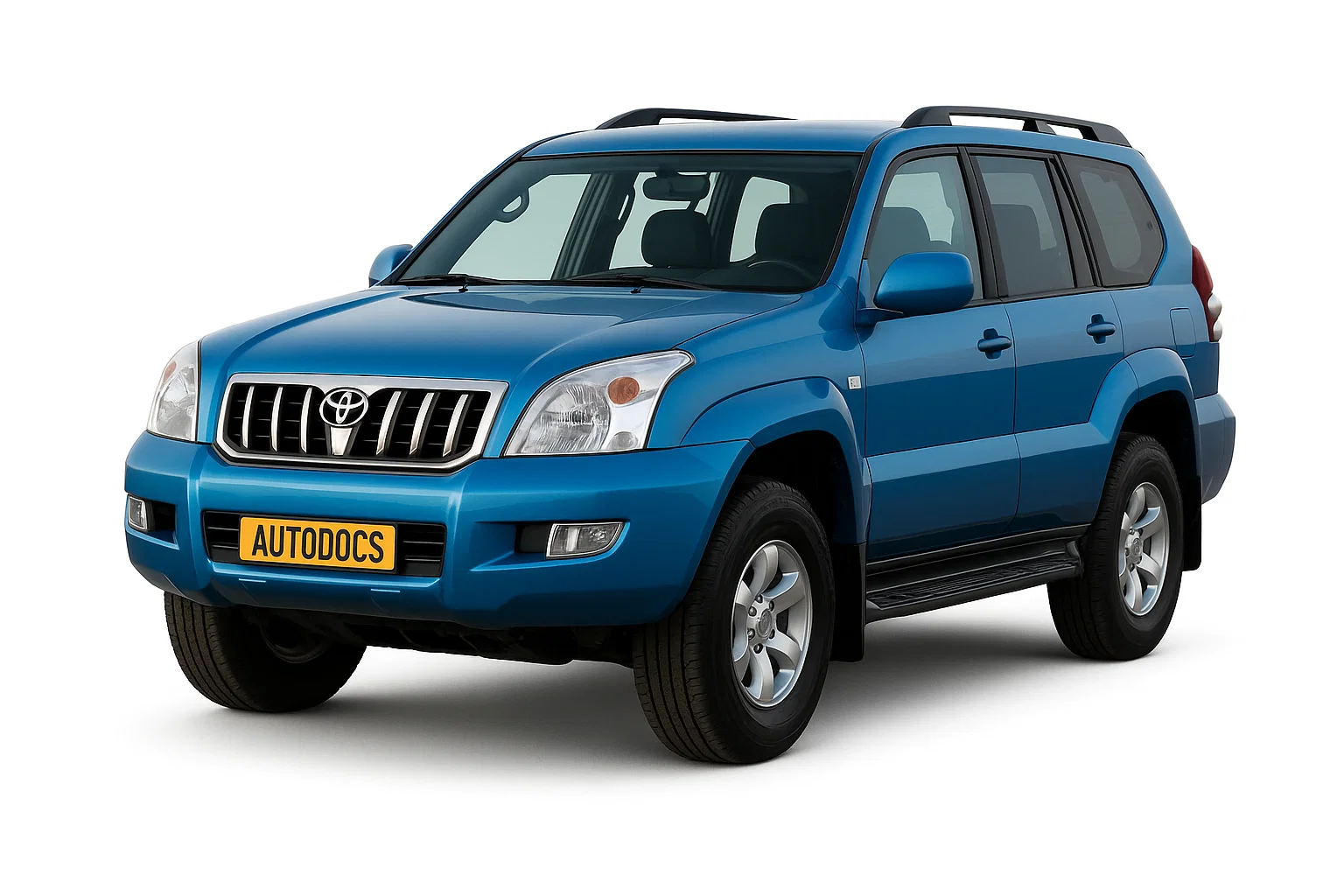

Toyota Land Cruiser Prado 120 представляет 3 поколение модельного ряда Тойота Ленд Крузер Прадо и выпускался в 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году как с бензиновыми так и дизельными двигателями. За это время модель прошла рестайлинг. В данном материале мы покажем места расположения электронных блоков управления, описание предохранителей и реле Тойота Ленд Крузер Прадо 120 с их схемами и фото примерами. Выделим предохранитель прикуривателя.
Расположение блоков и назначение элементов в них может отличатся от представленного. Сверяйте назначение элементов со своими схемами на крышке блока.
Содержание
Блоки в салоне
Расположение
Общая схема расположения блоков в салоне
Левый руль
Описание
- Блок управления кондиционером (автоматический кондиционер (автомобили без навигации))
- Усилитель транспондера ключа
- Блок предохранителей
- Блок управления электронной регулируемой подвеской
- Блок управления контролем устойчивости (VSC A/T)
- Блок управления электрооборудованием кузова
- Блок управления противоугонной системой
- Распределительный блок №1
- Распределительный блок №2
- Усилитель вязкостного подогревателя
- Компьютер транспондера ключа
- Распределительный блок №3
- Блок управления контролем устойчивости (VSC M/T)
- Блок управления кондиционером (автоматический кондиционер (автомобили с навигацией))
Блок управления кондиционером (механический кондиционер) - Блок управления двигателем (M/T)
Блок управления двигателем и автоматической коробкой передач (A/T) - Блок управления блокировкой центрального дифференциала
Блок управления блокировкой заднего дифференциала - Блок реле
- Блок сетевого шлюза
- Блок управления навигацией
- Усилитель холодильника
- Блок управления блокировкой селектора коробки передач
- Аудио усилитель
- Блок подушек безопасности
Правый руль
Обозначение
- Блок управления электрооборудованием кузова
- Блок предохранителей
- Блок управления контролем устойчивости (VSC)
- Блок сетевого шлюза
- Блок подушек безопасности
- Блок управления навигацией
- Блок управления блокировкой селектора коробки передач
- Усилитель холодильника
- Аудио усилитель
- Блок реле
- Блок управления блокировкой центрального дифференциала
Блок управления блокировкой заднего дифференциала - Блок управления электронной регулируемой подвеской
- Блок управления двигателем (M/T)
Блок управления двигателем и автоматической коробкой передач (A/T) - Блок управления кондиционером (автоматический кондиционер (автомобили с навигацией))
Блок управления кондиционером (механический кондиционер) - Распределительный блок №3
- Компьютер транспондера ключа
- Усилитель вязкостного подогревателя
- Распределительный блок №2
- Блок управления кондиционером (автоматический кондиционер (автомобили без навигации))
- Распределительный блок №1
- Блок управления противоугонной системой
- Реле двойной блокировки замков дверей
- Усилитель транспондера ключа
Блок предохранителей
Он находится в нижней части панели приборов, за защитной крышкой.
Пример схемы с обратной стороны крышки
Схема
Назначение
| 1 | 10A IGN – Блок управления топливным насосом, cистема многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, ABS, VSC, A-TRC |
| 2 | 10A SRS – Система подушек безопасности SRS |
| 3 | 7,5A GAUGE – Комбинация приборов |
| 4 | 7,5A ST2 – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 5 | 30A FR WIP−WSH – Стеклоочиститель и омыватель |
| 6 | 20A TEMS – Электронная регулируемая подвеска |
| 7 | 20A DIFF – Блокировка заднего дифференциала, блокировка центрального дифференциала |
| 8 | 15A RR WIP – Задний стеклоочиститель |
| 9 | – |
| 10 | 30A D P/SEAT – LHD: Сиденье водителя с электроприводом |
| 30A P P/SEAT – RHD: Сиденье пассажира с электроприводом | |
| 11 | 30A P P/SEAT – LHD: Сиденье пассажира с электроприводом |
| 30A D P/SEAT – RHD: Сиденье водителя с электроприводом | |
| 12 | 15A PWR OUTLET – Розетка |
| 13 | 10A IG1 NO.2 – Кондиционер, холодильник |
| 14 | 15A RR WSH – Омыватель заднего стекла |
| 15 | 10A ECU-IG – Блокировка селектора коробки передач, стеклоподъемники, ABS, VSC, A-TRC, кондиционер, люк, розетки |
| 16 | 10A IG1 – ABS, VSC, A-TRC, кондиционер, система зарядки, обогрев заднего стекла, лампы заднего хода, указатели поворота, аварийная сигнализация |
| 17 | 7,5A STA – Блок управления топливным насосом |
| 18 | 20A P FR P/W – Стеклоподъемник переднего пассажира |
| 19 | 20A P RR P/W – LHD: Задний правый стеклоподъемник |
| 20A D RR P/W – RHD: Задний правый стеклоподъемник | |
| 20 | 20A D RR P/W – LHD: Задний левый стеклоподъемник |
| 20A P RR P/W – RHD: Задний левый стеклоподъемник | |
| 21 | 10A PANEL – Подсветка панели приборов |
| 22 | 10A TAIL – Габаритный свет, освещение номерного знака |
| 23 | 7,5A ACC – Блок управления автоматической коробкой передач, розетки, зеркала с электроприводом, аудио система |
| 24 | 10A CIG – Прикуриватель |
| 25 | 30A POWER – Стеклоподъемники, люк |
За прикуриватель и розетки отвечают предохранители под номерами 24 (CIG) и 12 (PWR OUTLET).
С обратной стороны блока крепятся некоторые реле.
Схема
Расшифровка
- R1 – Звуковой сигнал
- R2 – Габаритный свет
- R3 – Силовое реле (стеклоподъемники, люк)
- R4 – Розетки (ACC SKT)
Блок реле
Схема
Описание
- R1 – Панель
- R2 – Лампы заднего хода
- R3 – Обогрев зеркал (MIR HTR)
Дополнительные элементы
Схема
Обозначение
- Блок управления люком
- Распределительный блок
- Реле заднего кондиционера
- Усилитель заднего кондиционера
- Ресивер центрального замка
Блоки под капотом
Расположение
Общая схема расположения блоков под капотом
Назначение
- Блок реле №1
- Блок предохранителей и реле
- Блок реле №2
- Реле очистителей фар
- Блок управления контролем устойчивости (без VSC)
- Блок реле №3 (левый руль)
- Блок реле №3 (правый руль)
Блок предохранителей и реле
Он находится с левой стороны рядом с аккумулятором.
Пример схемы с крышки блока
Схема
Расшифровка
| 1 | 10A Запасной предохранитель |
| 2 | 15A Запасной предохранитель |
| 3 | 20A CDS FAN – Вентилятор системы охлаждения |
| 4 | 30A RR A/C – Задний кондиционер |
| 5 | 10A MIR HEATER – Обогрев зеркал |
| 6 | 10A STOP – Лампы стоп-сигнала, дополнительный стоп-сигнал, блокировка селектора коробки передач, ABS, VSC, A-TRC, задняя подвеска с регулируемой высотой |
| 7 | – |
| 8 | 15A FR FOG – Передний противотуманный свет |
| 9 | 7,5A VISCUS – Вязкостной подогреватель |
| 10 | 7,5A OBD – Диагностический разъем |
| 11 | 10A HEAD (LO RH) – Ближний правый свет |
| 12 | 10A HEAD (LO LH) – Ближний левый свет |
| 13 | 10A HEAD (HI RH) – Дальний правый свет |
| 14 | 10A HEAD (HI LH) – Дальний левый свет |
| 15 | 10A EFI NO.2 – Кислородный датчик, датчик массового расхода воздуха |
| 16 | 7,5A HEATER NO.2 – Кондиционер |
| 17 | 30A DEFOG – Обогрев заднего стекла |
| 18 | 10A AIRSUS NO.2 – Задняя подвеска с регулируемой высотой |
| 19 | 20A FUEL HEATER – Подогрев топлива |
| 20 | 20A SEAT HEATER – Подогрев сидений |
| 21 | 10A DOME – Освещение салона, персональное освещение, система беспроводного дистанционного управления, подсветка замка зажигания, освещение в дверях |
| 22 | 20A RADIO NO.1 – Аудио система |
| 23 | 10A ECU−B – ABS, VSC, A-TRC, кондиционера, холодильник, стеклоподъемники |
| 24 | 10A ECU−B NO.2 – Блок управления электрооборудованием кузова |
| 25 | Short pin |
| 26 | 7,5A ALT−S – Система зарядки |
| 27 | – |
| 28 | 10A HORN – Звуковой сигнал |
| 29 | 15A A/F HEATER – Датчик соотношения воздух топливо |
| 15A F/PMP – 1KD−FTV: Топливный насос | |
| 30 | 15A TRN−HAZ – Указатели поворота, аварийная сигнализация |
| 31 | 10A ETCS – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 32 | 20A Efl – Блок управления топливным насосом, топливный насос, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 25A Efl – 1KD−FTV: Блок управления топливным насосом, топливный насос, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива | |
| 33 | 20A D FR P/W – Стеклоподъемник водителя |
| 34 | 25A DR/LCK – Центральный замок |
| 35 | – |
| 36 | 30A RADIO NO.2 – Аудио система |
| 37 | 120A ALT – без PTC: Реле обогрева заднего стекла, реле зажигания, предохранители: “HEATER”, “CDS FAN”, “AM1”, “J/B”, “VISCUS”, “OBD”, “MIR HEATER”, “STOP”, “FR FOG”, “AIRSUS”, “RR A/C” и “STOP” |
| 140A ALT – с PTC: Реле обогрева заднего стекла, реле зажигания, предохранители: “HEATER”, “CDS FAN”, “AM1”, “J/B”, “VISCUS”, “OBD”, “MIR HEATER”, “STOP”, “FR FOG”, “PTC-1”, “PTC-2”, “PTC-3”, “AIRSUS”, “RR A/C” и “STOP” | |
| 38 | 50A HEATER – Кондиционер |
| 39 | 50A AIRSUS – Задняя подвеска с регулируемой высотой |
| 40 | 50A AM1 – Предохранители: “ACC”, “CIG”, “IG1”, “IG1 NO.2”, “ECU−IG”, “FR WIP−WSH”, “RR WIP”, “RR WSH”, “DIFF”, “TEMS” и “STA” |
| 41 | 40A PTC-1 – Вспомогательный отопитель (PTC) |
| 42 | 50A J/B – Предохранители: “PWR OUTLET”, “P FR P/W”, “P RR P/W”, “D RR P/W”, “D P/SEAT”, “P P/SEAT”, “POWER”, “TAIL” и “PANEL” |
| 43 | 40A PTC-2 – Вспомогательный отопитель (PTC) |
| 44 | 40A PTC-3 – Вспомогательный отопитель (PTC) |
| 45 | 40A ABS MTR – ABS, VSC, A-TRC |
| 46 | 30A AM2 – Система запуска, предохранители: “IGN”, “GAUGE” и “SRS” |
| 47 | 30A ABS SOL – без системы курсовой устойчивости: ABS |
| 50A ABS SOL – ABS (антиблокировочная система тормозов), VSC (система курсовой устойчивости), A-TRC (активная антипробуксовочная система) | |
| 48 | 80A GLOW – Свечи накала |
| Реле | |
| R1 | Вентилятор системы охлаждения (CDS FAN) |
| R2 | Вспомогательное реле (ACC CUT) |
| R3 | Противотуманный свет |
| R4 | Стартер (STA) |
| R5 | Зажигание (IG) |
| R6 | Отопитель |
| R7 | Муфта компрессора кондиционера (MG CLT) |
| R8 | – |
| R9 | Обогрев заднего стекла (DEFOG) |
| R10 | Насос антиблокировочной системы тормозов (ABS MTR) |
| R11 | Активная антипробуксовочная система (TRC MTR) |
| R12 | Антиблокировочная система тормозов (ABS SOL) |
| R13 | Система помощи при спуске по склону (DAC) |
| R14 | Топливный насос (C/OPN) или EDU |
| R15 | – |
| R16 | Блок управления двигателем (EFI) |
| R17 | Датчик соотношения воздух топливо (A/F HEATER) |
| R18 | Топливный насос |
| R19 | Фары (HEAD) |
Блок реле 1
- R1 – Стартер (STA)
- R2 – Свечи накала (GLOW)
Блок реле 2
- R1 – Пневматическая подвеска (AIR SUS)
- R2 – Диммер (при наличии дневных ходовых огней)
Блок реле 3
- R1 – Вспомогательный отопитель (PTC №1)
- R2 – Вспомогательный отопитель (PTC №2)
- R3 – Вспомогательный отопитель (PTC №3)
